陶总30米升降式高杆灯基础图纸20141223 Model (1)

升降式高杆灯安装使用说明书江苏名家汇电器有限公司目录一、挂钩式高杆照明灯具结构图二、传动机构简图三、主要技术参数四、结构特点五、安装说明六、操作与使用1．电器原理图2．灯盘升降操作3．电脑时控开关的定时设置七、安装基础图八、使用中的注意事项一、主要技术参数：主杆：1．安装总高度25m 2．灯盘直径 3.4m 3．配用电机功率4．钢丝绳承载能力>1500Kg 5．升降速度3m/s 6．总重量2800Kg灯盘：1．灯盘直径： 3.4M 2．灯盘总重量：700KG 3．灯盘迎风面积：0.85m2升降机构：1．电机：型号SJ—4 功率：W电压:380V 转速:150r/min减速器型号：WD100 速比：40 ：1钢丝绳灯盘钢丝绳：￠8×3主杆钢丝绳:￠10光源电器:飞利浦钠400W×24功率:电压:220V输入电源:三相四线 380V 50HZ全灯总功率:全灯总重量:3500KG抗风速: 30M/S结构特点:1.升降式高杆灯由灯盘,灯杆,升降机构及电器装置等四部分组成2.活动灯盘采用优质型钢,镀锌板或是合金板、不锈钢板制造，结构合理，安全可靠，维修方便，内部安装光源电器，接线盒及导向机构。

灯盘由三根均布的￠钢线绳悬挂,导向机构由6只紧贴的橡胶轮及压力装置组成,确保灯盘在升降的过程中不晃动,不倾斜,运行平稳,灯盘外形美观、大方,具有美化环境气氛的功效.3.灯杆采用优质钢板、由大型折弯机成形锥形杆体、分段焊接而成、在接口处均加焊有确其整体强度的内衬管，灯杆顶部安装有避雷装置，能保证雨季的安全使用，灯杆内外表面经热镀锌处理。

具有优良的抗腐功能，确保10——15年内不生锈4．升降机构由电机、连轴器。

钢丝绳卷筒、涡轮减速器、传动齿轮、钢丝绳、滑轮组、自动挂钩装置及限位开关等组件构成。

灯盘升降速度3M/min，升降平稳，传动部分安装灯杆的下部，操作维修方便，自动脱挂钩装置，挂脱准确方便，使灯盘在正常使用的过程中，钢丝绳不受力，延长了使用寿命，提高了安全性，双重保险的限位开关，确保灯盘上升时不发生“冲顶”事故。

高杆灯升降式高杆灯,以防止尘土、雨水的浸入，保证灯泡的使用寿命。

灯具的材料一般采用耐腐蚀性好的铝合金板和不绣钢。

灯具的透光镜面采用钢化玻璃。

反光器一般是纯铝板经电化抛光处理后压制而成，具有极好的反光率。

灯头支架有角度调节座，可以设定投射角来保证在不同的场合灯光的配置合理，照明均匀。

灯光照明启停控制采用手工和自动两种方式，十分方便。

升降式高杆灯设手动和电动两种升降控制方式，使灯盘可以安全可靠地降到离地面2.5米处，方便维护工作。

手动遥控装置引出线的长度为10米，操作人员在5米处遥控灯盘的升降，这样可确保操作人员的人身安全。

升降式高杆灯还配备一段备用电缆，当灯盘降至最低位置时，该电缆一端插入电气控制系统的插座内，另一端插入灯盘上的接线盒内，如此就能对灯盘直接供电，检修灯具。

结构特点：升降式高杆灯由升降灯架、灯杆、升降机构、电气装置等组成。

升降灯架由升降架和灯具架组成，并配有定位装置。

升降架采用优质钢板或型钢焊接成形，形式多样，能适应各种场地照明要求，主要有方形、圆形、多边形等，亦可根据用户的要求设计造型。

灯杆为多节多菱锥形杆插接而成，一般为3～6节，各节长度7～10m，整体锥度1:69，上端对角直径Φ300mm。

灯杆单节为碳素钢板折压成多菱锥形，并采用CO2气体保护焊接工艺拼焊而成，节与节间无需横向焊接。

灯杆及零部件全部采用热镀锌防腐处理，灯杆底部长方形孔内装升降机构和电气传动装置，杆顶部固定有滑轮组、行程开关、挂钩装置、防雨罩、避雷针等。

升降系统由电动机、蜗轮蜗杆减速箱、滑轮组、齿轮、联轴器、卷筒、钢丝绳等组成，具有升降自如、平稳、安全、操作方便等特点。

电器部分安装在灯杆下部门内，电源采用380V三相四线引入，接至电器板上的空气开关进线端。

杆顶设避雷针，利用杆身作为接地引入地线，接地电阻不大于10Ω。

照明控制标准设置为手动加时控，亦可根据用户要求进行设置。

高杆灯一、高杆灯的介绍高杆灯：一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。

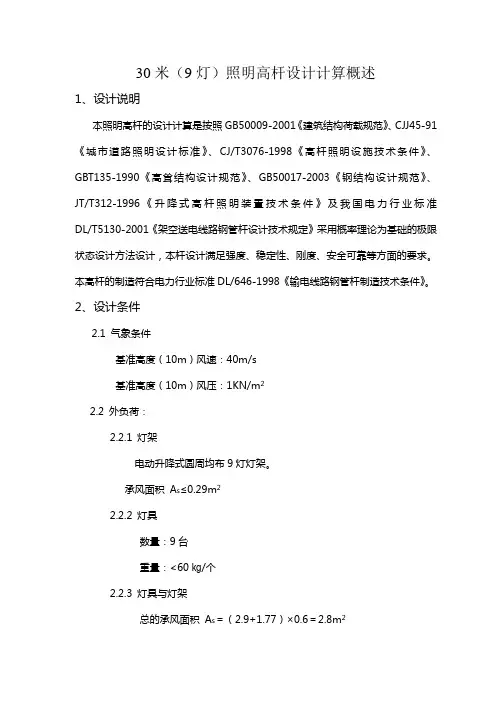

30米（9灯）照明高杆设计计算概述1、设计说明本照明高杆的设计计算是按照GB50009-2001《建筑结构荷载规范》、CJJ45-91《城市道路照明设计标准》、CJ/T3076-1998《高杆照明设施技术条件》、GBT135-1990《高耸结构设计规范》、GB50017-2003《钢结构设计规范》、JT/T312-1996《升降式高杆照明装置技术条件》及我国电力行业标准DL/T5130-2001《架空送电线路钢管杆设计技术规定》采用概率理论为基础的极限状态设计方法设计，本杆设计满足强度、稳定性、刚度、安全可靠等方面的要求。

本高杆的制造符合电力行业标准DL/646-1998《输电线路钢管杆制造技术条件》。

2、设计条件2.1 气象条件基准高度（10m）风速：40m/s基准高度（10m）风压：1KN/m22.2 外负荷：2.2.1 灯架电动升降式圆周均布9灯灯架。

承风面积 A≤0.29m2s2.2.2 灯具数量：9台重量：<60㎏/个2.2.3 灯具与灯架＝（2.9+1.77）×0.6＝2.8m2总的承风面积 As3 、杆体结构设计杆体采用三段十二边形棱锥钢管插接连接，材质为宝钢特制低硅低碳ASTM A572 GR65钢杆段尺寸如下：第一段D240/374.34×10550×5 十二边棱锥尖缩率1/78.53 重449.53kg第二段D355.42/489.76×10550×6 十二边棱锥尖缩率1/78.53 插入700mm 重743.69kg第三段D465.66/600×10550×6 十二边棱锥尖缩率1/78.53 插入950mm 重940.49kg法兰盘及地脚螺栓：法兰盘：重量125kg外形：圆形直径尺寸D=950mm中心孔：正十二边形对边尺寸D=600mm地脚螺栓孔中心圆直径：D=800mm地脚螺栓：12-M48地脚螺栓全杆重：G=2710kg连地脚螺栓总计重量为：3100㎏4、高杆的主要技术参数4.1 地面处荷载地面处最大弯距： 712KN〃m地面处最大压力： 39KN地面处最大剪力： 36KN5、强度、稳定性校核本设计按弯、扭联合强度理论对强度进行校核，并对杆体的压弯局部稳定性以及刚度校核均符合有关标准要求，引证本设计可靠。

昊禹钢杆电器

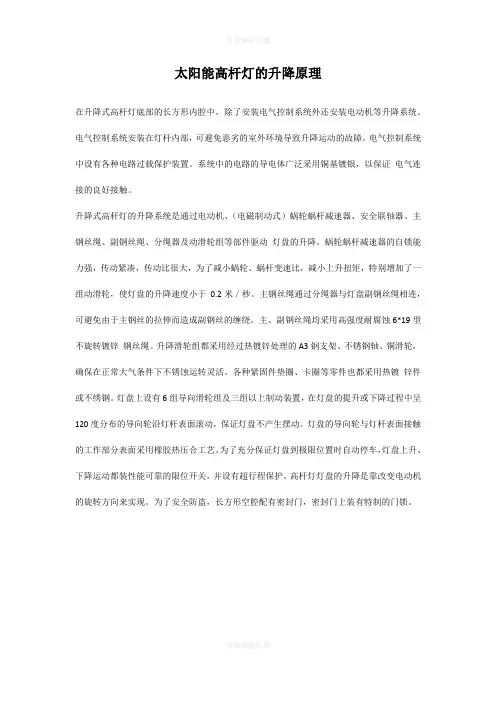

太阳能高杆灯的升降原理
在升降式高杆灯底部的长方形内腔中，除了安装电气控制系统外还安装电动机等升降系统。

电气控制系统安装在灯杆内部，可避免恶劣的室外环境导致升降运动的故障。

电气控制系统中设有各种电路过载保护装置。

系统中的电路的导电体广泛采用铜基镀银，以保证电气连接的良好接触。

升降式高杆灯的升降系统是通过电动机、（电磁制动式）蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动灯盘的升降。

蜗轮蜗杆减速器的自锁能力强，传动紧凑，传动比很大，为了减小蜗轮、蜗杆变速比，减小上升扭矩，特别增加了一组动滑轮，使灯盘的升降速度小于0.2米／秒。

主钢丝绳通过分绳器与灯盘副钢丝绳相连，可避免由于主钢丝的拉伸而造成副钢丝的缠绕。

主、副钢丝绳均采用高强度耐腐蚀6*19型不旋转镀锌钢丝绳。

升降滑轮组都采用经过热镀锌处理的A3钢支架、不锈钢轴、铜滑轮，确保在正常大气条件下不锈蚀运转灵活。

各种紧固件垫圈、卡圈等零件也都采用热镀锌件或不绣钢。

灯盘上设有6组导向滑轮组及三组以上制动装置，在灯盘的提升或下降过程中呈120度分布的导向轮沿灯杆表面滚动，保证灯盘不产生摆动。

灯盘的导向轮与灯杆表面接触的工作部分表面采用橡胶热压合工艺。

为了充分保证灯盘到极限位置时自动停车，灯盘上升、下降运动都装性能可靠的限位开关，并设有超行程保护。

高杆灯灯盘的升降是靠改变电动机的旋转方向来实现。

为了安全防盗，长方形空腔配有密封门，密封门上装有特制的门锁。

昊禹钢杆电器。

高杆灯应用于各种广场、公园、停车场，性能高，使用寿命长，性价比高，严格按照国家标准，辽宁高杆灯升降式高杆灯所有灯具的密封等级为IP65国际标准，以防止尘土、雨水的浸入，保证灯泡的使用寿命。

灯具的材料一般采用耐腐蚀性好的铝合金板和不绣钢。

高杆灯升降原理高杆灯：一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。

高杆灯由灯头、内部灯具电气、杆体及基础部分组成。

高杆灯灯头造型可根据用户要求、周围环境、照明需要具体而定；高杆灯内部灯具多由泛光灯和投光灯组成，光源采用NG400高压钠灯,照明半径达60米。

高杆灯杆体一般为圆柱型独体结构，用钢板卷制而成，高度为25—40米指25米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。

高杆灯由灯头、内部灯具电气、杆体及基础部分组成。

高杆灯灯头造型可根据用户要求、周围环境、照明需要具体而定；内部灯具多由泛光灯和投光灯组成，光源一般采用高压钠灯和金卤灯。

照明半径达60米。

杆体一般为圆柱型独体结构，用钢板卷制而成,高度为15—40米。

高杆灯的光源现多使用LED 光源，或者可以按照要求配置太阳能系统。

高杆灯配置1．高杆灯灯杆为八角或十二角锥形杆体，由高强度优质钢板经剪制、折弯、自动焊接成形，一般高度有2 5、3 0、3 5等规格，设计最大抗风能力可达6 0米／秒，每种规格由3至4节插接组成．配法兰钢底盘，直径1米至1．2米，厚3 0 mm至4 0 m m。

2. 高杆灯功能性以框架结构为主，也有以装饰性为主材料以钢通、钢管为主，灯杆、灯盘采用热浸锌处理。

3．高杆灯电动升降系统由电动马达、卷扬机、三组热浸镀锌控钢丝绳及电缆等组成。

灯杆体内安装，升降速度为每分钟3至5米。

4．高杆灯导向、卸荷系统由导向轮和导向臂组成，确保灯盘在升降过程中不会发生横向移动，保证灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。

5．高杆灯照明电器系统设6—2 4盏4 0 0 w一1 0 0 0 w金卤(白光)、投光、泛光灯具，电脑时控器可自动控制开关灯时间及部分照明或全照明，6．高杆灯防雷系统：灯顶加装1．5米长避雷针，地下基础装1根1米长接地线并与地下螺栓焊接。

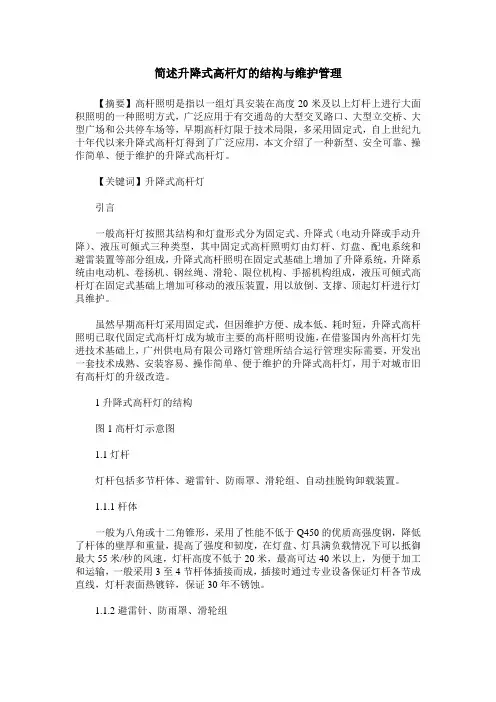

简述升降式高杆灯的结构与维护管理【摘要】高杆照明是指以一组灯具安装在高度20米及以上灯杆上进行大面积照明的一种照明方式，广泛应用于有交通岛的大型交叉路口、大型立交桥、大型广场和公共停车场等，早期高杆灯限于技术局限，多采用固定式，自上世纪九十年代以来升降式高杆灯得到了广泛应用，本文介绍了一种新型、安全可靠、操作简单、便于维护的升降式高杆灯。

【关键词】升降式高杆灯引言一般高杆灯按照其结构和灯盘形式分为固定式、升降式（电动升降或手动升降）、液压可倾式三种类型，其中固定式高杆照明灯由灯杆、灯盘、配电系统和避雷装置等部分组成，升降式高杆照明在固定式基础上增加了升降系统，升降系统由电动机、卷扬机、钢丝绳、滑轮、限位机构、手摇机构组成，液压可倾式高杆灯在固定式基础上增加可移动的液压装置，用以放倒、支撑、顶起灯杆进行灯具维护。

虽然早期高杆灯采用固定式，但因维护方便、成本低、耗时短，升降式高杆照明已取代固定式高杆灯成为城市主要的高杆照明设施，在借鉴国内外高杆灯先进技术基础上，广州供电局有限公司路灯管理所结合运行管理实际需要，开发出一套技术成熟、安装容易、操作简单、便于维护的升降式高杆灯，用于对城市旧有高杆灯的升级改造。

1升降式高杆灯的结构图1高杆灯示意图1.1灯杆灯杆包括多节杆体、避雷针、防雨罩、滑轮组、自动挂脱钩卸载装置。

1.1.1杆体一般为八角或十二角锥形，采用了性能不低于Q450的优质高强度钢，降低了杆体的壁厚和重量，提高了强度和韧度，在灯盘、灯具满负载情况下可以抵御最大55米/秒的风速，灯杆高度不低于20米，最高可达40米以上，为便于加工和运输，一般采用3至4节杆体插接而成，插接时通过专业设备保证灯杆各节成直线，灯杆表面热镀锌，保证30年不锈蚀。

1.1.2避雷针、防雨罩、滑轮组避雷针通过灯杆和地下接地极形成接地系统用于保护灯杆免受雷击，保护灯具等电气设备；防雨罩可以防止雨水进入灯杆内部，避免升降滑轮等部件受雨淋而锈蚀；滑轮组用来避免钢丝绳、电缆脱槽缠绕。

高杆灯安装使用说明书目录1、高杆灯系统示意图及说明2、安装前需要准备的安装工具和材料3、装配及安装高杆灯系统4.注意事项1.高杆灯系统说明高杆灯整体结构示意图结构简介：整体升降包括所有钢缆全部装入灯杆内。

一根电缆将按钮遥控盒及控制板连接起来。

具体如下：一、滑轮架结构滑轮架（实物如左图，共一个），位于灯杆的顶部。

三根不锈钢绳（副钢绳）以120°排列安装于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根不锈钢主钢绳连接。

对应副钢绳支架的下面是3个挂钩盒，也为120°排列均布。

另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰1.2米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。

二、绳缆系统主钢绳（实物如左图，共一条），柔性好强度高，优质不锈钢制作而成，坚固耐用，永不生锈。

副钢绳（实物如左图，共三条）柔性好强度高，优质不锈钢制作而成，坚固耐用，永不生锈。

主电缆（实物如左图，共一条）柔性多芯橡胶国标电缆三、连接法兰连接法兰（实物如左图，共一块），锁副钢绳的三个孔120°排列均布，边上最大的孔为穿电缆的孔，中间的孔为锁主钢绳的孔。

四、电路控制板电路控制板（实物如左图，共一块）固定于杆底门内，输入交流380V三相四线（A、 B 、C、 N）；输出为2路或者3路（按负载多少而定）交流220V (L1、L2、L3、N0)，N0为公用零线。

此板能控制灯盘升降和定时开关灯。

五、按钮遥控器按钮遥控器（实物如左图，共1个）连接于门内电路控制板上，遥控灯盘升降。

六、升降传动系统卷扬机和电机（实物如左图，共一台）具有手动、电动功能，减速机构灵活、轻便，具有自锁功能；变速比合理，灯盘电动升降时速度不超过6m/min。

选用失电断电制动电机，采用电机过载保护装置。

设置有电气、机械限位装置。

升降式高杆灯安装使用说明书江苏名家汇电器有限公司目录一、挂钩式高杆照明灯具结构图二、传动机构简图三、主要技术参数四、结构特点五、安装说明六、操作与使用1．电器原理图2．灯盘升降操作3．电脑时控开关的定时设置七、安装基础图八、使用中的注意事项一、主要技术参数：主杆：1．安装总高度25m 2．灯盘直径 3.4m 3．配用电机功率 1.5KW 4．钢丝绳承载能力>1500Kg 5．升降速度3m/s 6．总重量2800Kg灯盘：1．灯盘直径： 3.4M 2．灯盘总重量：700KG 3．灯盘迎风面积：0.85m2升降机构：1．电机：型号SJ—4 功率：1.5K W 电压:380V 转速:150r/min减速器型号：WD100 速比：40 ：1钢丝绳灯盘钢丝绳：￠8×3主杆钢丝绳:￠10光源电器:飞利浦钠400W×24功率: 9.6KW电压:220V输入电源:三相四线 380V 50HZ全灯总功率:11.1KW全灯总重量:3500KG抗风速: 30M/S结构特点:1.升降式高杆灯由灯盘,灯杆,升降机构及电器装置等四部分组成2.活动灯盘采用优质型钢,镀锌板或是合金板、不锈钢板制造，结构合理，安全可靠，维修方便，内部安装光源电器，接线盒及导向机构。

灯盘由三根均布的￠6.7钢线绳悬挂,导向机构由6只紧贴的橡胶轮及压力装置组成,确保灯盘在升降的过程中不晃动,不倾斜,运行平稳,灯盘外形美观、大方,具有美化环境气氛的功效.3.灯杆采用优质钢板、由大型折弯机成形锥形杆体、分段焊接而成、在接口处均加焊有确其整体强度的内衬管，灯杆顶部安装有避雷装置，能保证雨季的安全使用，灯杆内外表面经热镀锌处理。

具有优良的抗腐功能，确保10——15年内不生锈4．升降机构由电机、连轴器。

钢丝绳卷筒、涡轮减速器、传动齿轮、钢丝绳、滑轮组、自动挂钩装置及限位开关等组件构成。

灯盘升降速度3M/min，升降平稳，传动部分安装灯杆的下部，操作维修方便，自动脱挂钩装置，挂脱准确方便，使灯盘在正常使用的过程中，钢丝绳不受力，延长了使用寿命，提高了安全性，双重保险的限位开关，确保灯盘上升时不发生“冲顶”事故。

本产品遵循中华人民共和国城镇建设行业标准CJ/T 3076-1998电动升降式高杆灯安装使用说明书高要市华明钢杆有限公司二○○三年五月版本 A 修订日期2003-5-25 页数2/17 生效日期2003-6-1避雷针灯盘自动缷荷装置定位轴灯盘支架电器分线箱灯具截顶多棱锥形灯杆升降钢丝绳灯门电缆电器箱示意图高杆灯样图卷扬机示意图高要市华明钢杆有限公司版本 A 修订日期2003-5-25 页数5/17 生效日期2003-6-1 轴线方向。

并在其径向使主杆与最近障碍物之间保证留有适合起重车辆移动的位置。

必须注意,在起重吊车吊臂全伸出时60%额定荷载的运动范围上空以及杆体起落方向上空不得有高压线。

（如上图）2、在主杆体①小口径端距顶端约二米处，使用高度合适的铁马架架高杆体①,并在大端法兰处沿圆周方向与地坪接触点二侧楔入楔状止退木块。

去除杆体小端二米长度范围内在运输过程中产生的毛刺。

（如下图）注意：务必使二块带孔的底法兰筋板处于水平位置3、在起重设备帮助下，将主杆体②(已经去除杆体内壁锌瘤杂物)大端套上主杆体①小端。

并在主杆体②小端距端3～4m处放置铁马架，其高度应使主杆体②与主杆体①轴线重合。

（如下图）注意：尽可能使①#、②#杆的纵向焊缝处于相同位置。

4、利用卸甲、Φ20钢丝绳,5t手拉葫芦及带孔筋板,在②#、①#杆二侧，将其插紧。

在插紧过程中，应用12磅锤头锤击①#杆与②#杆连接部分。

锤击时必须在杆体锤击面上衬放木板。

当插套长度达到指定要求(1.5倍的大端口径)时，使用1.5磅的手锤轻击起重合部，听其发声为实体声时，即可结束5、重复步骤3、4，依此将其余主杆体插套形成一个整体。

版本 A 修订日期2003-5-25 页数7/17 生效日期2003-6-1 开杆体2米以外。

晃拉预置绳索，使起重承载索徐徐下滑到杆体门框处取下。

（如下图）10、使用底法兰与基础之间的螺母或楔铁,调整杆体与水平之间的垂直度，达标值为全长的3‰以内。

高杆灯操作说明书1.2.高杆灯整体结构示意图结构简介：整体升降包括所有钢缆全部装入灯杆内。

一根电缆将按钮遥控盒及控制板连接起来。

具体如下：一、滑轮架结构滑轮架（实物如图，共一个），位于灯杆的顶部。

三根钢绳（副钢绳）以120°排列安装于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根钢绳连接。

对应副钢绳支架的下面是3个挂钩盒，也为120°排列均布。

另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰1.2米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。

一条）柔性多芯橡胶国标电缆二、电路控制板电路控制板（实物一块）固定于杆底门内，输入交流380V三相四线（A、 B 、C、 N）；。

此板能控制灯盘升降和定时开关灯。

三、按钮遥控器按钮遥控器,连接于门内电路控制板上，遥控灯盘升降。

四、升降传动系统卷扬机和电机具有手动、电动功能，减速机构灵活、轻便；变速比合理，灯盘电动升降时速度不超过6m/min。

选用失电断电制动电机，采用电机过载保护装置。

3.高杆灯灯盘升降操作示意图4.灯盘的升降一、灯盘的上升：按动控制器上升按扭，电动机正向旋转，灯盘即沿灯杆平稳的上升。

在上升过程中，要密切注意有无异常的情况，如发现安全联轴器打滑，电动机、蜗轮蜗杆减速机的声音异常或其他异常情况，要立即停止上升，查寻原因，解决问题。

灯盘升到升降系统,要点动操作，并观察灯盘旋转，在旋转一定的角度后，停止上升，点动向下，直到灯盘平稳挂在灯杆上，表明挂钩已经到位(可观察钢丝绳松紧)，此时，钢丝绳卸载负荷，不再受力。

（注意：升降时人要离杆体外径5 米以上。

）上升完成后，把主电缆上的连接器，跟电器控制箱的插头对接。

二、灯盘的下降：先把主电缆上的连接器，跟电器控制箱的插头分离。

然后点动按控制器上升按扭，电动机正向旋转，使灯盘上升，当灯盘上升大约10CM左右时。

NQ-SK型升降式高杆灯（30米）操作使用维修保养说明书河北宁强光源有限公司一、概述随着城市新建、改建工程的不断扩大和深入，城市市政工程的规模、投资大幅提高，城市美化、亮化工程的全面启动，高速公路建设的飞速发展，高杆灯照明以其照明范围广阔，光通利用率高，经济性好，路面照度均匀，以及美化、亮丽环境等诸多优点被广泛采用。

“强牌”系列高杆灯适用于室外大面积照明场所，如城市广场、休闲广场、工业厂矿区、公路立交桥、收费站、港口、机场、停车场、体育场等。

高杆照明有固定式和升降式两种，灯盘的形式各异，分功能型和装饰型。

二、“强牌”高杆灯产品的特点1、照明面积大，照度高、均匀度好。

2、高杆照明设施根据客户要求及安装地条件及有关标准，合理设计。

3、灯盘形式各异，功能型灯盘主要以不锈钢、铝合金型材为主架，装饰型采用优质钢材制造。

4、所有重要部件如滑轮轴、挂钩轴等采用不锈钢材制造，电缆滑轮采用工程尼龙材料制造达到防腐目的。

5、杆体为碳素结构钢热浸镀锌防腐处理，并进行强度校核。

6、基础设计委托建筑设计院根据当地地质状况设计。

三、功能特点1、灯具选用防尘、防水等级较高的光束比较集中的泛光灯具、投光灯具。

2、减速机构灵活、轻便、且具有自锁功能和安全离合器。

3、升降系统具备手动、电动两种功能，且控制可在距灯杆5米外操作，以保证安全。

4、灯盘升到位后，装有自动脱挂钩装置。

5、钢丝绳采用镀锌航空用钢丝绳。

6、可根据客户要求增加其它功能。

四、功能降下或上升操作步骤1、灯架降下：（1）打开灯杆底室门，关闭所有空开，先将电源插头拨下。

（2）关闭提升电机开关，将电机电源接入相应位置内，再将控制盒插头插入电源板上的相应插座内。

（3）合上三联开关，点按控制盒按钮，检查继电器吸合情况，正常后打开电机开关。

（4）持控制盒离开杆体5米操作。

（5）点按控制上升按钮，使灯架稍稍提起（约150mm看限位装置），使自动钩锐钩。

点按下降按钮，使灯慢慢下降至挂钩架以下（约400mm）,此时需注意不要使照明电源等插头与卷扬机底板等物挂住。

高　杆　灯　安　装　说　明　书　天长市安发特照明电器有限公司　目　录　１．高杆灯系统示意图　２．装配及安装高杆灯系统　２．１杆体的套接　２．２导向件的安装　２．３升降系统、防雨罩、避雷针的安装　２．４钢丝绳的安装　２．５灯杆的吊装　２．６灯盘的安装　２．７灯具安装　２．８挂钩圈的安装于调试　２．９限位器的安装于调试　２．１０完成安装　３．保养维护　４．注意事项　５．附图１、附图２　警告：　本安装说明书，只说明安装基本程序，仅供参考，安装时必须由专业人员进行安装。

由于安装时程序繁多，如安装不正确、不到位，发生严重事故，本公司概不负任何法律责任。

　1.高杆灯系统示意图（见附图1）２．装配及安装高杆灯系统（见附图２）　在开始装配高杆灯之前，打开箱盖并根据提供的清单仔细核对所有部件。

２．１　杆体的套接　（不同杆型外观，套接后高度有所不同） 在套接前，准备好一些枕木，放在套接杆体的下面，用来调节套接后杆体是一条直线的。

依据图纸上提供的最大和最小套接长度，在杆体上做好标记，供套接时使用。

为了使安装方便，可能需要润滑配合面。

注意不得使用润滑油以防漏出并污染杆体，可以用肥皂水润滑套接内表面。

套接时要在两端施加必要的力，以获得紧密的套接。

套接力要求见下表：　外套杆体内对边尺寸（ｍｍ）　轴向套接压力（ＫＮ）　３００　２０　３００－５００　３０　５００－７００　４０　７００－９００　５０　９００－１２００　６０　１２００－１４００　８０　１４００－１６００　１００　１６００－１８００　１２０　１８００－２０００　１５０　２０００　２００　 首先把第一节灯门向上，底下放一定高度的枕木，套接前在杆体内穿一根？１２＃铁丝，套接后用来拉主钢丝绳出来。

第一节和第二节的套接，　要求焊缝在一条边上。

用Φ１６钢丝绳６米／根做一根绳圈，共需要两根，把一个绳圈双头围着灯杆第一节安装口２．５米位置打一个节，露出一个环用来连接一个５Ｔ　６米手拉葫芦。

升降式投光灯塔技术规格书一、总则1灯塔适用于铁路编组站,货场，存车场等多股道需要照明的场所.2 投标厂家注册资金在3000万以上,灯塔通过铁道部科研部门检测，并提供铁道部相关部门出具的检测报告(原件备查）,并满足招标地区抗风等级要求。

3.投标厂家负责灯塔、灯具施工安装，必须具有省部级以上照明施工资质三级以上的证书（含三级)，并提供省部级出具的安全生产许可证.二．升降式投光灯塔技术要求2。

1环境使用条件：满足第一章有关要求2。

2电气性能(1）额定值a.额定工作电压:220Vb。

额定绝缘电压：500Vc。

额定频率：50Hzd.额定功率：400W/盏e.噪声:＜55dB(A)（离灯具前、后、左、右、1米处)（2) 湿态绝缘电阻:用500V摇表测量湿态绝缘电阻不小于2MΩ。

（3）湿态介电强度：能承受交流50Hz，1500V(有效值）试验电压历时1min 应无击穿或闪络现象.(4) 防触电保护类别：Ⅰ类（5）灯具接线方式:三相五线或单相三线制（设专用接地线)2.3结构（1) 基本结构:升降式投光灯塔应由塔身、升降灯架、升降传动机构、照明灯具及控制系统构成。

灯塔及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

(2) 灯塔的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于85μm。

（3) 灯塔结构装配的质量应满足下列要求：塔身高度允许偏差±200mm；塔身截面尺寸允许偏差±3mm；塔身安装后塔轴线位移允许偏差±5mm;塔身垂直允许偏差为塔身高度的1/1000;升降灯架内廓尺寸应协调一致，桁架塔塔身应对灯架升降起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜采用M16,连结应有防松动措施，且牢固可靠.灯塔所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

本产品遵循中华人民共和国城镇建设行业标准CJ/T 3076-1998电动升降式高杆灯安装使用说明书高要市华明钢杆有限公司二○○三年五月版本 A 修订日期2003-5-25 页数2/17 生效日期2003-6-1避雷针灯盘自动缷荷装置定位轴灯盘支架电器分线箱灯具截顶多棱锥形灯杆升降钢丝绳灯门电缆电器箱示意图高杆灯样图卷扬机示意图高要市华明钢杆有限公司版本 A 修订日期2003-5-25 页数5/17 生效日期2003-6-1 轴线方向。

并在其径向使主杆与最近障碍物之间保证留有适合起重车辆移动的位置。

必须注意,在起重吊车吊臂全伸出时60%额定荷载的运动范围上空以及杆体起落方向上空不得有高压线。

（如上图）2、在主杆体①小口径端距顶端约二米处，使用高度合适的铁马架架高杆体①,并在大端法兰处沿圆周方向与地坪接触点二侧楔入楔状止退木块。

去除杆体小端二米长度范围内在运输过程中产生的毛刺。

（如下图）注意：务必使二块带孔的底法兰筋板处于水平位置3、在起重设备帮助下，将主杆体②(已经去除杆体内壁锌瘤杂物)大端套上主杆体①小端。

并在主杆体②小端距端3～4m处放置铁马架，其高度应使主杆体②与主杆体①轴线重合。

（如下图）注意：尽可能使①#、②#杆的纵向焊缝处于相同位置。

4、利用卸甲、Φ20钢丝绳,5t手拉葫芦及带孔筋板,在②#、①#杆二侧，将其插紧。

在插紧过程中，应用12磅锤头锤击①#杆与②#杆连接部分。

锤击时必须在杆体锤击面上衬放木板。

当插套长度达到指定要求(1.5倍的大端口径)时，使用1.5磅的手锤轻击起重合部，听其发声为实体声时，即可结束5、重复步骤3、4，依此将其余主杆体插套形成一个整体。

版本 A 修订日期2003-5-25 页数7/17 生效日期2003-6-1 开杆体2米以外。

晃拉预置绳索，使起重承载索徐徐下滑到杆体门框处取下。

（如下图）10、使用底法兰与基础之间的螺母或楔铁,调整杆体与水平之间的垂直度，达标值为全长的3‰以内。

高杆灯施工方案第一章工程概况一、工程概况：第二章工程完整的施工1.工程内容划分1．1 设备订货。

合同签订后即组织高杆灯、配电箱、电缆等设备、材料的订货。

1．2 土建施工。

主要为高杆灯基础、预埋件安装等土建施工，土建施工根据设备、材料等到货进度有序进行。

1．3高杆灯及配电箱的安装、调试。

在完成设备的现场验收后，在土建情况达到安装要求的条件下，开始设备的安装工作，并逐步的进行设备的交接试验、调试等工作，直到满足送电要求为止。

1．4电缆沟的挖掘及电缆管敷设、电缆敷设、电缆终端头制作安装，完成电缆的试验及连接，直到满足送电要求为止。

1．5 送电试运行。

安装完毕后，组织相关部门对工程进行竣工验收。

验收合格后，整个工程送电试运行，并对竣工资料进行移交。

至此，整个工程安装完成，进入保修阶段。

2.各分部工程施工安排总体施工工艺流程图2.1高杆灯施工方案总体选择根据现场实际地质条件，高杆灯基础土方采用人工配合挖机施工方案，基础下层采用土模，上层则用木模。

基础顶标高为该处路面高+10CM值，根据现场维护情况和施工工期安排，结合我单位施工技术水平和现有设备、人员情况，可以满足全面开展。

2.2高杆灯的施工方案2.2.1高杆灯施工工艺施工工艺流程图2.3高杆灯基础开挖①测量定位根据甲方、监理工程师审批后的控制点进行现场指定坐标基础位置，测出地面标高。

基础定位后经复核无误，进行施工。

②基础土方开挖依据现场情况采用人工或挖土机对基坑的大概深、长、宽度土方进行开挖，而后人工按图示尺寸修边到设计标高。

③基坑报检根据监理程序要求，将填报隐蔽工程基础开挖资料，具体检测内容参见相关验收规范标准。

④钢筋、预埋件安装及高杆灯接地装置安装根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。

基础坑按设计图纸要求尺寸开挖后，在其边上均匀分布打入2根L50长2.5米镀锌角钢做接地极，采用50*5镀锌扁钢将接地极连接，并将一端引致基础顶面，扁钢端部开孔，与地脚螺栓连接，接地电阻应≤4欧姆，如达不到要求应增加接地极数量。
