角焊缝的构造和计算

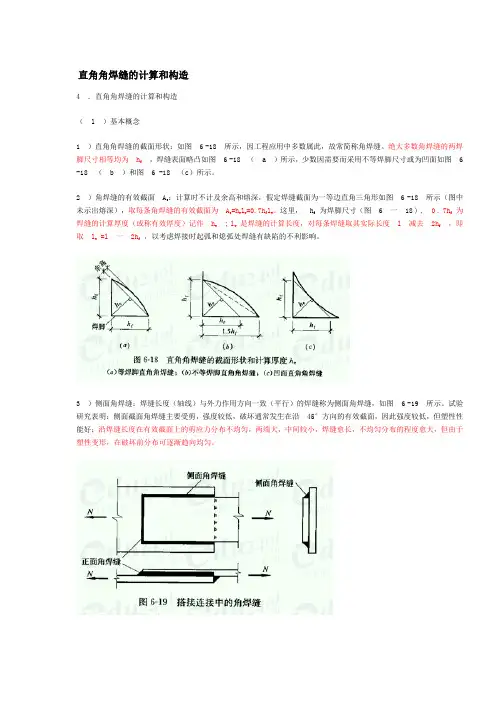

直角角焊缝的计算和构造4 ．直角角焊缝的计算和构造（l ）基本概念1 ）直角角焊缝的截面形状：如图 6 -18 所示，因工程应用中多数属此，故常简称角焊缝。

绝大多数角焊缝的两焊脚尺寸相等均为h f，焊缝表面略凸如图 6 -18 （ a ）所示，少数因需要而采用不等焊脚尺寸或为凹面如图 6 -18 （ b ）和图 6 -18 （c）所示。

2 ）角焊缝的有效截面A e：计算时不计及余高和熔深，假定焊缝截面为一等边直角三角形如图 6 -18 所示（图中未示出熔深），取每条角焊缝的有效截面为A e=h e l w=0.7h f l w。

这里，h f 为焊脚尺寸（图 6 一18 ) , 0 . 7h f 为焊缝的计算厚度（或称有效厚度）记作h e; l w 是焊缝的计算长度，对每条焊缝取其实际长度l 减去2h f，即取l w =l 一2h f ，以考虑焊接时起弧和熄弧处焊缝有缺陷的不利影响。

3 ）侧面角焊缝：焊缝长度（轴线）与外力作用方向一致（平行）的焊缝称为侧面角焊缝，如图 6 -19 所示。

试验研究表明：侧面截面角焊缝主要受剪，强度较低，破坏通常发生在沿45°方向的有效截面，因此强度较低，但塑性性能好；沿焊缝长度在有效截面上的剪应力分布不均匀，两端大，中间较小，焊缝愈长，不均匀分布的程度愈大，但由于塑性变形，在破坏前分布可逐渐趋向均匀。

4 ）正面角焊缝：焊缝长度与外受力作用方向相垂直的焊缝称为正面角焊缝，如图 6 -19 所示。

试验研究表明：正面角焊缝多轴受力（复杂应力状态），破坏通常不发生在45°方向的有效截面，因此强度较侧面角焊缝为高，一般可高 1 / 3 左右，且刚度较大；沿焊缝长度在有效截面上的应力分布较均匀。

（ 2 ）基本假定角焊缝中的应力分布较复杂，侧面角焊缝和正面角焊缝的受力性能不同，很难精确计算。

因此，目前我国和国际上许多国家（地区）对角焊缝采用简化计算法，即计算时采用以下简化假定：1 ）每条角焊缝计算时的破坏截面为沿45 °方向的有效截面，即为h e l w=0 . 7h f l w。

3.3 角焊缝的构造和计算3.3.1 角焊缝的形式和强度角焊缝按其与作用力的关系可分为：正面角焊缝、侧面角焊缝、斜焊缝；正面角焊缝：焊缝长度方向与作用力垂直；侧面角焊缝：焊缝长度方向与作用力平行。

按其截面形式分：直角角焊缝(图3.10)、斜角角焊缝(图3.11)。

直角角焊缝通常焊成表面微凸的等腰直角三角形截面[图3.10(a)]。

在直接承受动力荷载的结构中，为了减少应力集中，提高构件的抗疲劳强度，侧面角焊缝以凹形为最好。

但手工焊成凹形极为费事，因此采用手工焊时，焊缝做成直线性较为合适[图3.10(a)]。

当用自动焊时，由于电流较大，金属熔化速度快、熔深大，焊缝金属冷却后的收缩自然形成凹形表面[图3.10(c)]。

为此规定在直接承受动力荷载的结构（如吊车梁）中，侧面角焊缝做成凹形或直线形均可。

对正面角焊缝，因其刚度较大，受动力荷载时应焊成平坡式[图3.10(b)]，直角边的比例通常为1:1.5（长边顺内力方向）。

两焊脚边的夹角α>90°或α<90°的焊缝称为斜角角焊缝，斜角角焊缝常用于钢漏斗和钢管结构中。

对于夹角α>135°或α<60°的斜角角焊缝，除钢管结构外，不宜用作受力焊缝。

大量试验结果表明：侧面角焊缝(图3.12)主要承受剪应力，塑性较好，弹性模量低（E=0.7×105～1×105N/mm2），强度也较低。

由于传力线通过侧面角焊缝时产生弯折，因而应力沿焊缝长度方向的分布不均匀，呈两端大中间小的状态，焊缝越长，应力分布不均匀性越显著。

但在在接近塑性工作阶段时，产生应力重分布，可使应力分布的不均匀现象渐趋缓和。

即分布不均匀，且不均匀程度随的增大而增加，破坏常在两端开始，再出现裂纹后很快沿焊缝有效截面迅速断裂正面角焊缝(图3.13)受力复杂，截面中的各面均存在正应力和剪应力。

由于传力时力线弯折，并且焊根处正好是两焊件接触面的端部，相当于裂缝的尖端，故焊根处存在着很严重的应力集中。

3.3 角焊缝的构造和计算角焊缝的形式和强度角焊缝按其与作用力的关系可分为：正面角焊缝、侧面角焊缝、斜焊缝；正面角焊缝：焊缝长度方向与作用力垂直；侧面角焊缝：焊缝长度方向与作用力平行。

按其截面形式分：直角角焊缝(图3.10)、斜角角焊缝(图3.11)。

直角角焊缝通常焊成表面微凸的等腰直角三角形截面[图3.10(a)]。

在直接承受动力荷载的结构中，为了减少应力集中，提高构件的抗疲劳强度，侧面角焊缝以凹形为最好。

但手工焊成凹形极为费事，因此采用手工焊时，焊缝做成直线性较为合适[图3.10(a)]。

当用自动焊时，由于电流较大，金属熔化速度快、熔深大，焊缝金属冷却后的收缩自然形成凹形表面[图3.10(c)]。

为此规定在直接承受动力荷载的结构（如吊车梁）中，侧面角焊缝做成凹形或直线形均可。

对正面角焊缝，因其刚度较大，受动力荷载时应焊成平坡式[图3.10(b)]，直角边的比例通常为1:1.5（长边顺内力方向）。

两焊脚边的夹角α>90°或α<90°的焊缝称为斜角角焊缝，斜角角焊缝常用于钢漏斗和钢管结构中。

对于夹角α>135°或α<60°的斜角角焊缝，除钢管结构外，不宜用作受力焊缝。

大量试验结果表明：×105～1×105N/mm2），强度也较低。

由于传力线通过侧面角焊缝时产生弯折，因而应力沿焊缝长度方向的分布不均匀，呈两端大中间小的状态，焊缝越长，应力分布不均匀性越显著。

但在在接近塑性工作阶段时，产生应力重分布，可使应力分布的不均匀现象渐趋缓和。

即分布不均匀，且不均匀程度随的增大而增加，破坏常在两端开始，再出现裂纹后很快沿焊缝有效截面迅速断裂正面角焊缝(图3.13)受力复杂，截面中的各面均存在正应力和剪应力。

由于传力时力线弯折，并且焊根处正好是两焊件接触面的端部，相当于裂缝的尖端，故焊根处存在着很严重的应力集中。

与侧面角焊缝相比，正面角焊缝的刚度较大（弹性模量E≈×105 N/mm2），强度较高，但塑性变形要差些。

3.3 角焊缝的构造和计算3.3.1 角焊缝的形式和强度角焊缝按其与作用力的关系可分为：正面角焊缝、侧面角焊缝、斜焊缝；正面角焊缝：焊缝长度方向与作用力垂直；侧面角焊缝：焊缝长度方向与作用力平行。

按其截面形式分：直角角焊缝(图3.10)、斜角角焊缝(图3.11)。

直角角焊缝通常焊成表面微凸的等腰直角三角形截面[图3.10(a)]。

在直接承受动力荷载的结构中，为了减少应力集中，提高构件的抗疲劳强度，侧面角焊缝以凹形为最好。

但手工焊成凹形极为费事，因此采用手工焊时，焊缝做成直线性较为合适[图3.10(a)]。

当用自动焊时，由于电流较大，金属熔化速度快、熔深大，焊缝金属冷却后的收缩自然形成凹形表面[图3.10(c)]。

为此规定在直接承受动力荷载的结构（如吊车梁）中，侧面角焊缝做成凹形或直线形均可。

对正面角焊缝，因其刚度较大，受动力荷载时应焊成平坡式[图3.10(b)]，直角边的比例通常为1:1.5（长边顺内力方向）。

两焊脚边的夹角α>90°或α<90°的焊缝称为斜角角焊缝，斜角角焊缝常用于钢漏斗和钢管结构中。

对于夹角α>135°或α<60°的斜角角焊缝，除钢管结构外，不宜用作受力焊缝。

大量试验结果表明：侧面角焊缝(图3.12)主要承受剪应力，塑性较好，弹性模量低（E=0.7×105～1×105N/mm2），强度也较低。

由于传力线通过侧面角焊缝时产生弯折，因而应力沿焊缝长度方向的分布不均匀，呈两端大中间小的状态，焊缝越长，应力分布不均匀性越显著。

但在在接近塑性工作阶段时，产生应力重分布，可使应力分布的不均匀现象渐趋缓和。

即分布不均匀，且不均匀程度随的增大而增加，破坏常在两端开始，再出现裂纹后很快沿焊缝有效截面迅速断裂正面角焊缝(图3.13)受力复杂，截面中的各面均存在正应力和剪应力。

由于传力时力线弯折，并且焊根处正好是两焊件接触面的端部，相当于裂缝的尖端，故焊根处存在着很严重的应力集中。

角焊缝的构造和计算一、角焊缝的构造（一）角焊缝的形式角焊缝按其长度方向和外力作用方向的关系可分为与力作用方向平行的侧面角焊缝，与力作用方向垂直的正面角焊缝（端焊缝）和与力作用方向成斜角的斜向角焊缝（图2-6）。

角焊缝按两焊脚边的夹角可分为直角角焊缝（图2-19a、b、c、d）和斜角角焊缝（图2-19e、f、g）两种。

直焊缝的受力性能较好，应用广泛；斜角角焊缝当两焊脚边夹角α大于135°或小于60°时，除钢管结构外，不宜用作受力焊缝。

图中h f称为角焊缝的焊脚尺寸。

各种角焊缝的焊脚尺寸h f均示于图2-19。

图2-19（b）的不等边角焊缝以较小焊脚尺寸为h f。

本节主要介绍直角角焊缝的构造、工作性能和计算方法。

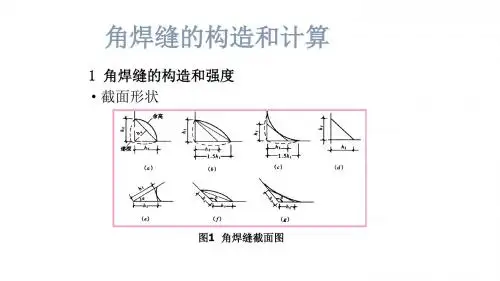

图2-19 角焊缝的截面形式角焊缝按其截面形式可分为普通型（图2-19a）、平坦型（图2-19b）和凹面型（图2-19c）三种。

钢结构一般采用普通型截面，其两焊脚尺寸比例为1：1，近似于等腰直角三角形，但其力线弯折，应力集中严重，在焊缝根部形成高峰应力，使焊缝容易开裂。

因此对直接承受动力荷载的结构，为使传力平缓，正面角焊缝可改用两焊脚尺寸比例为1：的平坦型（长边顺内力方向），侧面角焊缝则宜采用比例为1：1的凹面型。

普通型角焊缝计算承载力时，按最小截面即α/2角处截面（直角角焊缝在45°角处截面）计算，该截面称为有效截面或计算截面。

其截面厚度称为计算厚度h e（图2-19a）。

直角角焊缝的计算厚度h e= h f，不计凸出部分的余高。

凹面型焊缝和平坦型焊缝的h f和h e，按图2-19（b）和图2-19（c）采用。

（二）角焊缝的构造要求1. 最小焊脚尺寸角焊缝的焊脚尺寸与焊件的厚度有关，当焊件较厚而焊脚又过小时，焊缝内部将因冷却过快而产生淬硬组织，容易使焊缝附近主体金属产生裂纹。

因此，角焊缝的最小焊脚尺寸h fmin （mm ）应符合下式要求（图2-20a ）：（2-12） 此处t max 为较厚焊件的厚度（mm ）。
