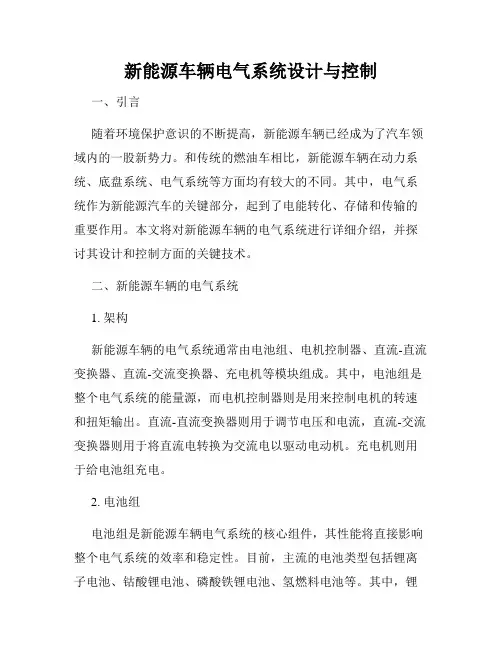

新能源车辆电气系统设计与控制一、引言随着环境保护意识的不断提高，新能源车辆已经成为了汽车领域内的一股新势力。
和传统的燃油车相比，新能源车辆在动力系统、底盘系统、电气系统等方面均有较大的不同。
其中，电气系统作为新能源汽车的关键部分，起到了电能转化、存储和传输的重要作用。
本文将对新能源车辆的电气系统进行详细介绍，并探讨其设计和控制方面的关键技术。
二、新能源车辆的电气系统1. 架构新能源车辆的电气系统通常由电池组、电机控制器、直流-直流变换器、直流-交流变换器、充电机等模块组成。
其中，电池组是整个电气系统的能量源，而电机控制器则是用来控制电机的转速和扭矩输出。
直流-直流变换器则用于调节电压和电流，直流-交流变换器则用于将直流电转换为交流电以驱动电动机。
充电机则用于给电池组充电。
2. 电池组电池组是新能源车辆电气系统的核心组件，其性能将直接影响整个电气系统的效率和稳定性。
目前，主流的电池类型包括锂离子电池、钴酸锂电池、磷酸铁锂电池、氢燃料电池等。
其中，锂离子电池是目前应用最广泛的电池类型，其能量密度高、可重复充电寿命长、自放电率低等特点得到了广泛认可。

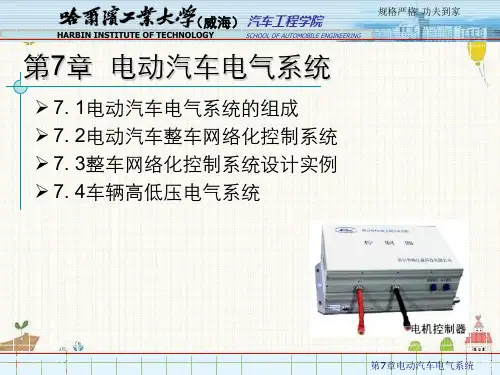

3. 电机控制器电机控制器是新能源车辆电气系统中的关键组件，其主要作用是控制电机的启动和停止、转速、扭矩输出等。
一般来说，电机控制器可以使用斩波控制、矢量控制、FOC控制等不同的控制策略。
其中，FOC控制由于其速度响应快、输出扭矩平稳等优点，在新能源车辆中得到了广泛应用。
4. 直流-直流变换器直流-直流变换器是新能源车辆电气系统中的一个重要组件，其主要作用是调节电池组的电压和电流。
由于电池组的电压可能会发生波动，直流-直流变换器可以通过控制输出电流来调节电压，从而保证整个电气系统的稳定性和效率。
5. 直流-交流变换器直流-交流变换器是用于实现电动汽车电机驱动器与电池之间的直接能量转换的核心器件。
其主要作用是将电池组输出的直流电转换为交流电以驱动电动机。
同时，交流变换器还可以通过调节输出电压的幅值和频率来调整电机的转速和扭矩。

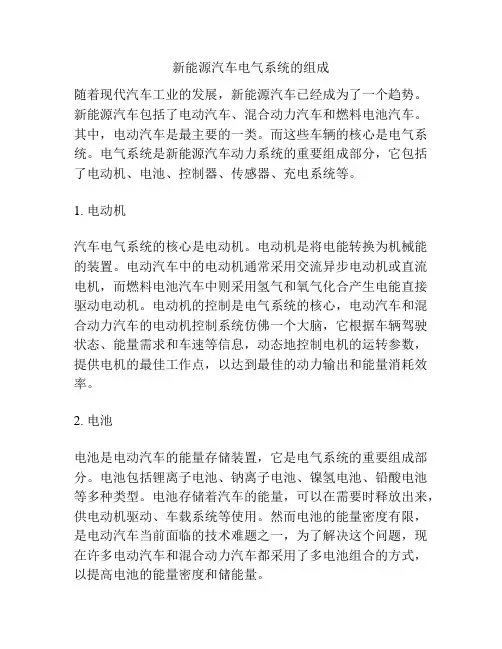

新能源汽车电气系统的组成随着现代汽车工业的发展，新能源汽车已经成为了一个趋势。
新能源汽车包括了电动汽车、混合动力汽车和燃料电池汽车。
其中，电动汽车是最主要的一类。
而这些车辆的核心是电气系统。
电气系统是新能源汽车动力系统的重要组成部分，它包括了电动机、电池、控制器、传感器、充电系统等。
1. 电动机汽车电气系统的核心是电动机。
电动机是将电能转换为机械能的装置。
电动汽车中的电动机通常采用交流异步电动机或直流电机，而燃料电池汽车中则采用氢气和氧气化合产生电能直接驱动电动机。
电动机的控制是电气系统的核心，电动汽车和混合动力汽车的电动机控制系统仿佛一个大脑，它根据车辆驾驶状态、能量需求和车速等信息，动态地控制电机的运转参数，提供电机的最佳工作点，以达到最佳的动力输出和能量消耗效率。
2. 电池电池是电动汽车的能量存储装置，它是电气系统的重要组成部分。
电池包括锂离子电池、钠离子电池、镍氢电池、铅酸电池等多种类型。
电池存储着汽车的能量，可以在需要时释放出来，供电动机驱动、车载系统等使用。
然而电池的能量密度有限，是电动汽车当前面临的技术难题之一，为了解决这个问题，现在许多电动汽车和混合动力汽车都采用了多电池组合的方式，以提高电池的能量密度和储能量。
3. 控制器电动汽车控制器是电气系统中重要的组成部分。
控制器是电动汽车电气系统的大脑，负责对电池储存的电能进行变换、控制和分配，在车辆加速、制动等操作中，调节驱动力和制动力的输出、实现能量回馈等功能，保证整个系统的高效运行和电能的最优利用。
目前市场上的电动汽车控制器主要采用电扇冷却，采用内部嵌入式系统，或运用模块化设计等，满足更高性能、更精密、更安全、更可靠的要求，这些技术的应用不仅可以提高电动汽车的驾驶体验，更方便车主对电动汽车进行管理和控制。
4. 传感器传感器是电动汽车电气系统的感知模块，位于汽车不同的位置。
传感器可以感知各种动态状态信息，包括速度、加速度、制动力、转向信号、电压等等。

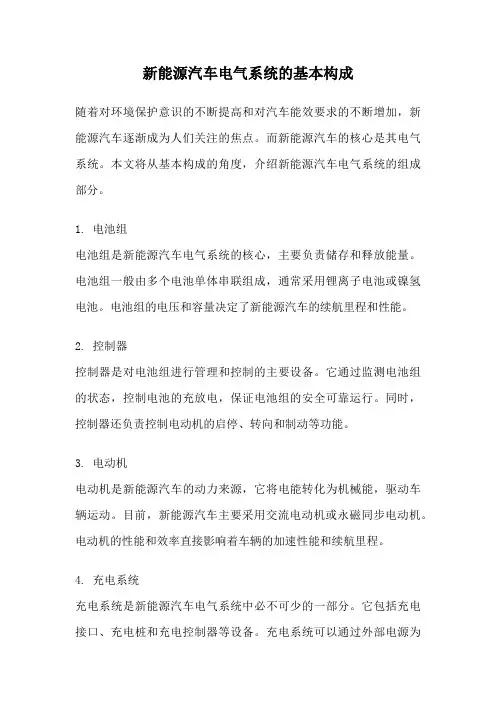

新能源汽车电气系统的基本构成随着对环境保护意识的不断提高和对汽车能效要求的不断增加，新能源汽车逐渐成为人们关注的焦点。
而新能源汽车的核心是其电气系统。
本文将从基本构成的角度，介绍新能源汽车电气系统的组成部分。
1. 电池组电池组是新能源汽车电气系统的核心，主要负责储存和释放能量。
电池组一般由多个电池单体串联组成，通常采用锂离子电池或镍氢电池。
电池组的电压和容量决定了新能源汽车的续航里程和性能。
2. 控制器控制器是对电池组进行管理和控制的主要设备。
它通过监测电池组的状态，控制电池的充放电，保证电池组的安全可靠运行。
同时，控制器还负责控制电动机的启停、转向和制动等功能。
3. 电动机电动机是新能源汽车的动力来源，它将电能转化为机械能，驱动车辆运动。
目前，新能源汽车主要采用交流电动机或永磁同步电动机。
电动机的性能和效率直接影响着车辆的加速性能和续航里程。
4. 充电系统充电系统是新能源汽车电气系统中必不可少的一部分。
它包括充电接口、充电桩和充电控制器等设备。
充电系统可以通过外部电源为电池组充电，提供车辆行驶所需的电能。
5. 驱动电路驱动电路是控制电动机转速和转向的关键设备。
它通过控制电流和电压的大小和方向，实现对电动机的精确控制。
驱动电路的设计和优化对提高车辆的动力性能和能效至关重要。
6. 辅助电气系统辅助电气系统包括车灯、空调、音响等设备，为车辆提供舒适和安全的驾乘环境。
辅助电气系统一般由12V电池供电，与高压电池系统相互独立，确保了车辆的可靠性和安全性。
7. 能量回收系统能量回收系统是新能源汽车的特色之一。
它通过制动能量回收、惯性能量回收等方式，将部分能量转化为电能，再存储到电池组中。
能量回收系统的应用可以提高车辆的能效和续航里程。
总结起来，新能源汽车电气系统的基本构成包括电池组、控制器、电动机、充电系统、驱动电路、辅助电气系统和能量回收系统。
这些组成部分密切配合，共同完成对电能的储存、控制和利用，实现新能源汽车的高效动力输出和环保性能。

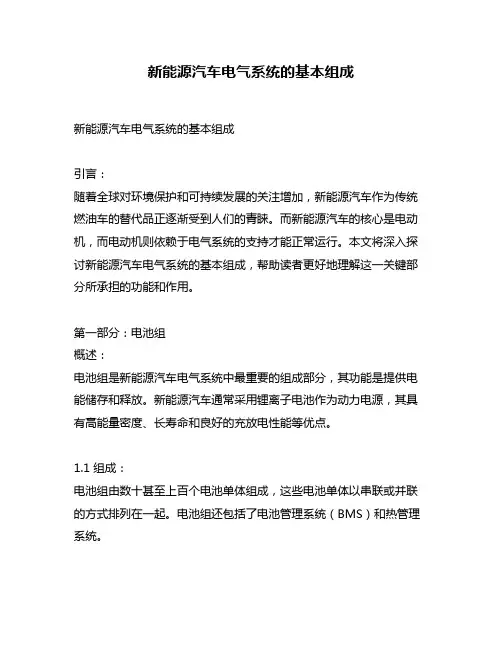

新能源汽车电气系统的基本组成新能源汽车电气系统的基本组成引言：随着全球对环境保护和可持续发展的关注增加，新能源汽车作为传统燃油车的替代品正逐渐受到人们的青睐。
而新能源汽车的核心是电动机，而电动机则依赖于电气系统的支持才能正常运行。
本文将深入探讨新能源汽车电气系统的基本组成，帮助读者更好地理解这一关键部分所承担的功能和作用。
第一部分：电池组概述：电池组是新能源汽车电气系统中最重要的组成部分，其功能是提供电能储存和释放。
新能源汽车通常采用锂离子电池作为动力电源，其具有高能量密度、长寿命和良好的充放电性能等优点。
1.1 组成：电池组由数十甚至上百个电池单体组成，这些电池单体以串联或并联的方式排列在一起。
电池组还包括了电池管理系统（BMS）和热管理系统。
1.2 功能：电池组的一个主要功能是存储能量。
当车辆行驶时，电池组会向电动机提供所需的能量。
当车辆减速或刹车时，电池组会将能量回收储存，以提高能源利用率。
第二部分：电动机控制器概述：电动机控制器是新能源汽车电气系统的另一个关键组成部分，其功能是控制电动机的转速和扭矩，确保车辆的正常行驶和动力输出。
2.1 组成：电动机控制器由电子控制单元（ECU）、功率电子器件、传感器和执行器等组成。
其中，电子控制单元是整个控制系统的核心，通过对传感器信号的采集和处理，实现对电动机的精确控制。
2.2 功能：电动机控制器的主要功能是将电池组提供的直流电转换为电动机所需的交流电，并控制电动机的转速和扭矩。
通过对电压、电流和相位的控制，电动机控制器能够实现电动机的启动、加速和制动等操作。
第三部分：辅助电器系统概述：辅助电器系统包括各种电子设备和传感器，用于提供车辆各部分的电力供应和监测功能。
3.1 组成：辅助电器系统由电源管理模块、照明系统、空调系统、车载娱乐和导航系统等组成。
这些设备通过车载电瓶或者直接与电池组连接来获取所需的电能。
3.2 功能：辅助电器系统的主要功能是提供车辆的照明、通风、空调以及娱乐等功能。

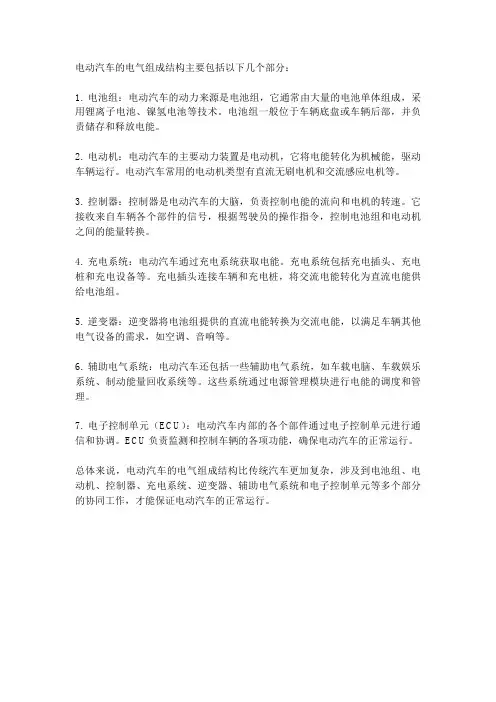

电动汽车的电气组成结构主要包括以下几个部分：
1. 电池组：电动汽车的动力来源是电池组，它通常由大量的电池单体组成，采用锂离子电池、镍氢电池等技术。
电池组一般位于车辆底盘或车辆后部，并负责储存和释放电能。
2. 电动机：电动汽车的主要动力装置是电动机，它将电能转化为机械能，驱动车辆运行。
电动汽车常用的电动机类型有直流无刷电机和交流感应电机等。
3. 控制器：控制器是电动汽车的大脑，负责控制电能的流向和电机的转速。
它接收来自车辆各个部件的信号，根据驾驶员的操作指令，控制电池组和电动机之间的能量转换。
4. 充电系统：电动汽车通过充电系统获取电能。
充电系统包括充电插头、充电桩和充电设备等。
充电插头连接车辆和充电桩，将交流电能转化为直流电能供给电池组。
5. 逆变器：逆变器将电池组提供的直流电能转换为交流电能，以满足车辆其他电气设备的需求，如空调、音响等。
6. 辅助电气系统：电动汽车还包括一些辅助电气系统，如车载电脑、车载娱乐系统、制动能量回收系统等。
这些系统通过电源管理模块进行电能的调度和管理。
7. 电子控制单元（ECU）：电动汽车内部的各个部件通过电子控制单元进行通信和协调。
ECU负责监测和控制车辆的各项功能，确保电动汽车的正常运行。
总体来说，电动汽车的电气组成结构比传统汽车更加复杂，涉及到电池组、电动机、控制器、充电系统、逆变器、辅助电气系统和电子控制单元等多个部分的协同工作，才能保证电动汽车的正常运行。
电动汽车电气系统简析01电动汽车电气系统架构电动汽车电气系统主要包括高压电气系统和低压电气系统两部分。
高压电气系统主要由动力电池系统（数百伏特）、驱动电机和电机控制系统、DC-DC 电压转换器、高功率变换器、车载充电机、电动压缩机和PTC 等高压电气设备组成。
其主要功用是根据车辆行驶的功率需求完成从动力电池或燃料电池到驱动电动机的能量变换与传输过程。
在传统的燃油汽车中，电动助力转向系统、制动系统等主要由低压电气系统供电，而在电动汽车中，为了节约能源，对于功率较大的子系统，如制动气泵电动机、电动助力转向系统和电动空调等一般也采用高压供电。
高压动力电池系统通过车载充电器进行充电,车载充电机由电网供电，将220 V 交流电经整流滤波变成300 多V直流电为动力电池补充电能。
低压电气系统采用12V 蓄电池直流电源，一方面为灯光、仪表和雨刷等常规低压电器供电，另一方面为整车控制器、电机控制系统IC、电池管理系统IC以及高压电气设备的控制器IC和冷却电动水泵等辅助部件供电。
12V低压电气系统由高压动力电池通过DC-DC变换器为其充电。
CAN 通讯网络系统为整车控制器与汽车其他控制单元进行信息通讯。
电动汽车电气系统简要架构框图如下所示:02电动汽车高低压电气系统的绝缘隔离值得注意的是，在电动汽车电气系统中，存在多处高压系统与低压系统有交集的模块或子系统。
例如：电池管理系统中，需要采集各节电池的电压电流温度等信息发送给监控芯片,然而监控芯片工作所需电源来源于12V直流蓄电池，且一般须经过降压，出于安全考虑，给监控芯片须采用隔离降压电路供电。
下图示出的即电池管理系统(BMS)最常用的动力电池监控芯片Linear LTC6804的隔离降压供电电路。
又例如，电机控制器部分，IGBT的驱动控制由12V直流蓄电池通过Flyback或推挽电路提供正负偏压，此驱动控制电路须与IGBT的主电路进行隔离。
此外，车载充电机ECU、制动气泵电动机ECU、助理转向电动机ECU和电动空调ECU等的供电和通讯电路也都须采用隔离方式，与车载充电机及各自对应的高功率变换器实现电气隔离。
电动汽车高压电气系统介绍纯电动汽车是以动力电池为能源，其电气系统包括高压电气系统、低压电气系统及 CAN 通讯信息网络系统。
本文粗浅的介绍高压电气系统的组成及其发展趋势。
一、高压电气系统的组成在纯电动汽车上，高压电气系统主要是负责启动、行驶、充放电、空调动力等。
主要包括电池系统、动力总成、高压电控系统、充电系统、高压设备，及其线束系统。
1、电池系统动力电池PACK总成：电动汽车的“心脏”，为整车所有系统提供能源。
当电量消耗后，也需要给他进行充电。
动力电池为高压直流电，其工作电压一般为100~400V，输出电流可达到300A。
三元锂电池是目前的主流。
一般来说，电动汽车动力电池PACK由以下几个部分构成：动力电池模组，结构系统，电气系统、热管理系统，电池管理系统（BMS）。
2、动力总成电动汽车的动力总成主要由驱动电机与电机控制器（MCU）共同组成。
电机控制器MCU：将高压直流电转为交流电，并与整车控制器及其他模块进行信号交互，实现对驱动电机的有效控制。
驱动电机：按照电机控制器的指令，将电能转化为机械能，输出给车辆的传动系统。
同时，也可以将行驶中产生的机械能（如制动效能），转化为电能，通过车载充电器输送给动力电池。
当前主流驱动电机是永磁同步电机和三相交流异步电机（特斯拉）。
3、高压电控系统高压配电盒（PDU）：整车高压电的一个电源分配的装置，类似于低压电路系统中的电器保险盒。
维修开关：介于动力电池和PDU之间，当维修动力电池时，使用它可以进行整车高压电的切断，确保维修安全。
通常也会集成在PDU 上。
电压转换器（DC/DC）：将动力电池的高压直流电转化为整车用电器需要的低压直流电，供给蓄电池，以能够保持整车用电平衡。
车载充电器（OBC）：将交流电转为直流电的装置。
受整车布置的影响，越来越多车型趋向于将DC/DC与OBC整合为控制器，甚至将PDU、DC/DC与OBC整合为三合一控制器。
4、充电系统快充口：输入高压直流电，可以直接通过PDU给动力电池充电。
