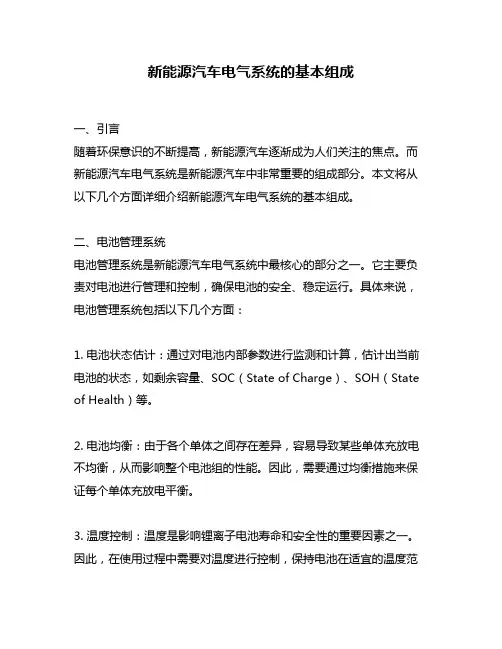

新能源汽车电气系统的基本组成一、引言随着环保意识的不断提高，新能源汽车逐渐成为人们关注的焦点。
而新能源汽车电气系统是新能源汽车中非常重要的组成部分。
本文将从以下几个方面详细介绍新能源汽车电气系统的基本组成。
二、电池管理系统电池管理系统是新能源汽车电气系统中最核心的部分之一。
它主要负责对电池进行管理和控制，确保电池的安全、稳定运行。
具体来说，电池管理系统包括以下几个方面：1. 电池状态估计：通过对电池内部参数进行监测和计算，估计出当前电池的状态，如剩余容量、SOC（State of Charge）、SOH（State of Health）等。
2. 电池均衡：由于各个单体之间存在差异，容易导致某些单体充放电不均衡，从而影响整个电池组的性能。
因此，需要通过均衡措施来保证每个单体充放电平衡。
3. 温度控制：温度是影响锂离子电池寿命和安全性的重要因素之一。
因此，在使用过程中需要对温度进行控制，保持电池在适宜的温度范围内运行。
4. 充放电控制：充放电控制是电池管理系统最基本的功能之一。
通过对充放电过程进行控制，可以保证电池的安全、稳定运行。
三、电机驱动系统电机驱动系统是新能源汽车中另一个非常重要的组成部分。
它主要负责将电池提供的能量转换为机械能，驱动汽车行驶。
具体来说，电机驱动系统包括以下几个方面：1. 电机：电机是整个驱动系统中最核心的部分。
根据不同的需求和应用场景，可以选择不同类型、不同功率的电机。
2. 变速器：变速器主要负责将电机输出的转矩和转速转换为适合车辆行驶的转矩和转速。
同时，还可以根据不同道路条件和车速调整变速比例。
3. 控制器：控制器是整个驱动系统中最关键、最复杂的部分之一。
它主要负责对电机进行控制和调节，确保其输出符合预期，并且在各种工况下都能够稳定运行。
四、充电系统充电系统是新能源汽车电气系统中非常重要的组成部分。
它主要负责对电池进行充电，为车辆提供能量。
具体来说，充电系统包括以下几个方面：1. 充电桩：充电桩是新能源汽车充电的重要设备之一。
新能源汽车电气系统的组成随着现代汽车工业的发展，新能源汽车已经成为了一个趋势。
新能源汽车包括了电动汽车、混合动力汽车和燃料电池汽车。
其中，电动汽车是最主要的一类。
而这些车辆的核心是电气系统。
电气系统是新能源汽车动力系统的重要组成部分，它包括了电动机、电池、控制器、传感器、充电系统等。
1. 电动机汽车电气系统的核心是电动机。
电动机是将电能转换为机械能的装置。
电动汽车中的电动机通常采用交流异步电动机或直流电机，而燃料电池汽车中则采用氢气和氧气化合产生电能直接驱动电动机。
电动机的控制是电气系统的核心，电动汽车和混合动力汽车的电动机控制系统仿佛一个大脑，它根据车辆驾驶状态、能量需求和车速等信息，动态地控制电机的运转参数，提供电机的最佳工作点，以达到最佳的动力输出和能量消耗效率。
2. 电池电池是电动汽车的能量存储装置，它是电气系统的重要组成部分。
电池包括锂离子电池、钠离子电池、镍氢电池、铅酸电池等多种类型。
电池存储着汽车的能量，可以在需要时释放出来，供电动机驱动、车载系统等使用。
然而电池的能量密度有限，是电动汽车当前面临的技术难题之一，为了解决这个问题，现在许多电动汽车和混合动力汽车都采用了多电池组合的方式，以提高电池的能量密度和储能量。
3. 控制器电动汽车控制器是电气系统中重要的组成部分。
控制器是电动汽车电气系统的大脑，负责对电池储存的电能进行变换、控制和分配，在车辆加速、制动等操作中，调节驱动力和制动力的输出、实现能量回馈等功能，保证整个系统的高效运行和电能的最优利用。
目前市场上的电动汽车控制器主要采用电扇冷却，采用内部嵌入式系统，或运用模块化设计等，满足更高性能、更精密、更安全、更可靠的要求，这些技术的应用不仅可以提高电动汽车的驾驶体验，更方便车主对电动汽车进行管理和控制。
4. 传感器传感器是电动汽车电气系统的感知模块，位于汽车不同的位置。
传感器可以感知各种动态状态信息，包括速度、加速度、制动力、转向信号、电压等等。

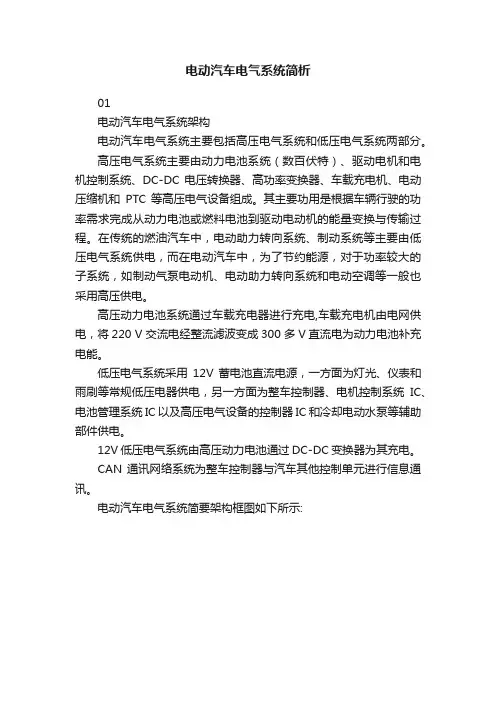

电动汽车电气系统简析01电动汽车电气系统架构电动汽车电气系统主要包括高压电气系统和低压电气系统两部分。
高压电气系统主要由动力电池系统（数百伏特）、驱动电机和电机控制系统、DC-DC 电压转换器、高功率变换器、车载充电机、电动压缩机和PTC 等高压电气设备组成。
其主要功用是根据车辆行驶的功率需求完成从动力电池或燃料电池到驱动电动机的能量变换与传输过程。
在传统的燃油汽车中，电动助力转向系统、制动系统等主要由低压电气系统供电，而在电动汽车中，为了节约能源，对于功率较大的子系统，如制动气泵电动机、电动助力转向系统和电动空调等一般也采用高压供电。
高压动力电池系统通过车载充电器进行充电,车载充电机由电网供电，将220 V 交流电经整流滤波变成300 多V直流电为动力电池补充电能。
低压电气系统采用12V 蓄电池直流电源，一方面为灯光、仪表和雨刷等常规低压电器供电，另一方面为整车控制器、电机控制系统IC、电池管理系统IC以及高压电气设备的控制器IC和冷却电动水泵等辅助部件供电。
12V低压电气系统由高压动力电池通过DC-DC变换器为其充电。
CAN 通讯网络系统为整车控制器与汽车其他控制单元进行信息通讯。
电动汽车电气系统简要架构框图如下所示:02电动汽车高低压电气系统的绝缘隔离值得注意的是，在电动汽车电气系统中，存在多处高压系统与低压系统有交集的模块或子系统。
例如：电池管理系统中，需要采集各节电池的电压电流温度等信息发送给监控芯片,然而监控芯片工作所需电源来源于12V直流蓄电池，且一般须经过降压，出于安全考虑，给监控芯片须采用隔离降压电路供电。
下图示出的即电池管理系统(BMS)最常用的动力电池监控芯片Linear LTC6804的隔离降压供电电路。
又例如，电机控制器部分，IGBT的驱动控制由12V直流蓄电池通过Flyback或推挽电路提供正负偏压，此驱动控制电路须与IGBT的主电路进行隔离。
此外，车载充电机ECU、制动气泵电动机ECU、助理转向电动机ECU和电动空调ECU等的供电和通讯电路也都须采用隔离方式，与车载充电机及各自对应的高功率变换器实现电气隔离。

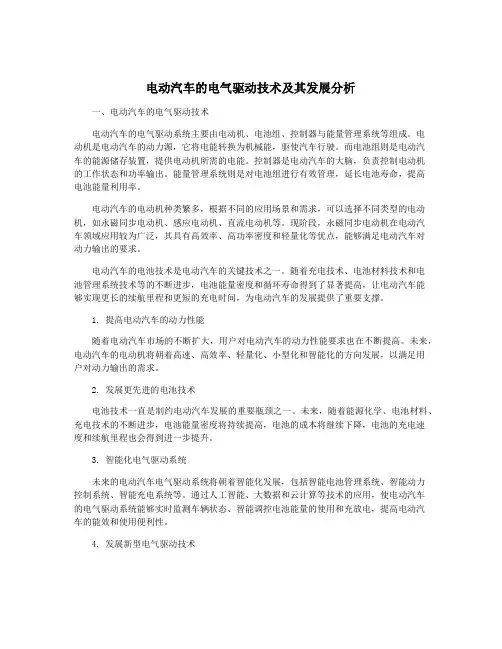

电动汽车的电气驱动技术及其发展分析一、电动汽车的电气驱动技术电动汽车的电气驱动系统主要由电动机、电池组、控制器与能量管理系统等组成。
电动机是电动汽车的动力源，它将电能转换为机械能，驱使汽车行驶。
而电池组则是电动汽车的能源储存装置，提供电动机所需的电能。
控制器是电动汽车的大脑，负责控制电动机的工作状态和功率输出。
能量管理系统则是对电池组进行有效管理，延长电池寿命，提高电池能量利用率。
电动汽车的电动机种类繁多，根据不同的应用场景和需求，可以选择不同类型的电动机，如永磁同步电动机、感应电动机、直流电动机等。
现阶段，永磁同步电动机在电动汽车领域应用较为广泛，其具有高效率、高功率密度和轻量化等优点，能够满足电动汽车对动力输出的要求。
电动汽车的电池技术是电动汽车的关键技术之一。
随着充电技术、电池材料技术和电池管理系统技术等的不断进步，电池能量密度和循环寿命得到了显著提高，让电动汽车能够实现更长的续航里程和更短的充电时间，为电动汽车的发展提供了重要支撑。
1. 提高电动汽车的动力性能随着电动汽车市场的不断扩大，用户对电动汽车的动力性能要求也在不断提高。
未来，电动汽车的电动机将朝着高速、高效率、轻量化、小型化和智能化的方向发展，以满足用户对动力输出的需求。
2. 发展更先进的电池技术电池技术一直是制约电动汽车发展的重要瓶颈之一。
未来，随着能源化学、电池材料、充电技术的不断进步，电池能量密度将持续提高，电池的成本将继续下降，电池的充电速度和续航里程也会得到进一步提升。
3. 智能化电气驱动系统未来的电动汽车电气驱动系统将朝着智能化发展，包括智能电池管理系统、智能动力控制系统、智能充电系统等。
通过人工智能、大数据和云计算等技术的应用，使电动汽车的电气驱动系统能够实时监测车辆状态、智能调控电池能量的使用和充放电，提高电动汽车的能效和使用便利性。
4. 发展新型电气驱动技术随着科技的不断发展，还会有更多的新型电气驱动技术出现，比如无刷电机技术、超级电容技术、能量回收技术等，这些新技术将为电动汽车的电气驱动系统带来更多的可能性和发展空间。

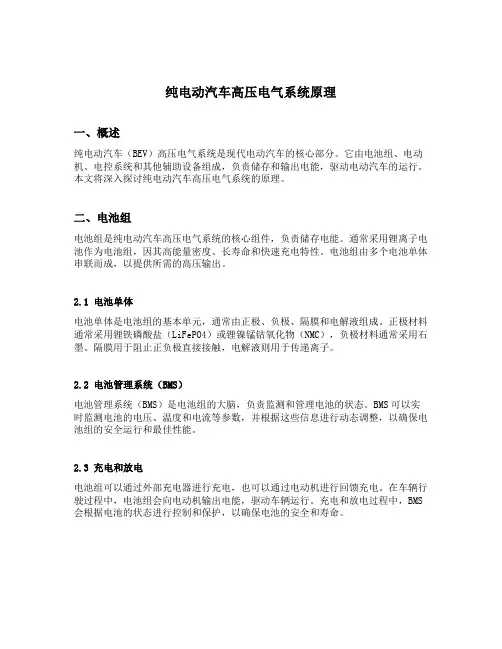

纯电动汽车高压电气系统原理一、概述纯电动汽车（BEV）高压电气系统是现代电动汽车的核心部分。
它由电池组、电动机、电控系统和其他辅助设备组成，负责储存和输出电能，驱动电动汽车的运行。
本文将深入探讨纯电动汽车高压电气系统的原理。
二、电池组电池组是纯电动汽车高压电气系统的核心组件，负责储存电能。
通常采用锂离子电池作为电池组，因其高能量密度、长寿命和快速充电特性。
电池组由多个电池单体串联而成，以提供所需的高压输出。
2.1 电池单体电池单体是电池组的基本单元，通常由正极、负极、隔膜和电解液组成。
正极材料通常采用锂铁磷酸盐（LiFePO4）或锂镍锰钴氧化物（NMC），负极材料通常采用石墨。
隔膜用于阻止正负极直接接触，电解液则用于传递离子。
2.2 电池管理系统（BMS）电池管理系统（BMS）是电池组的大脑，负责监测和管理电池的状态。
BMS可以实时监测电池的电压、温度和电流等参数，并根据这些信息进行动态调整，以确保电池组的安全运行和最佳性能。
2.3 充电和放电电池组可以通过外部充电器进行充电，也可以通过电动机进行回馈充电。
在车辆行驶过程中，电池组会向电动机输出电能，驱动车辆运行。
充电和放电过程中，BMS 会根据电池的状态进行控制和保护，以确保电池的安全和寿命。
三、电动机电动机是纯电动汽车高压电气系统的动力来源，负责将电能转化为机械能，驱动车辆运行。
电动机通常采用交流异步电机或永磁同步电机。
3.1 交流异步电机交流异步电机是最常用的电动机类型之一，具有结构简单、制造成本低和可靠性高的优点。
它通过电磁感应的原理将电能转化为机械能。
交流异步电机通常需要与变频器配合使用，以实现电机的调速和控制。

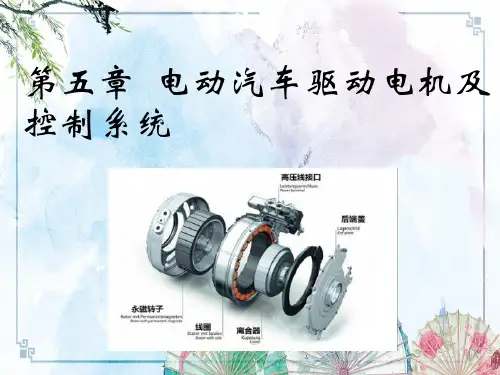

3.2 永磁同步电机永磁同步电机具有高效率、高功率密度和响应快的特点，是高性能电动汽车常用的电机类型。
它通过电磁场与永磁体之间的相互作用将电能转化为机械能。
永磁同步电机通常不需要变频器，可以直接由电池组提供电能。
3.3 电机控制系统电机控制系统负责控制电动机的启动、停止和调速等操作。
电动汽车高压电气系统介绍纯电动汽车是以动力电池为能源，其电气系统包括高压电气系统、低压电气系统及 CAN 通讯信息网络系统。
本文粗浅的介绍高压电气系统的组成及其发展趋势。
一、高压电气系统的组成在纯电动汽车上，高压电气系统主要是负责启动、行驶、充放电、空调动力等。
主要包括电池系统、动力总成、高压电控系统、充电系统、高压设备，及其线束系统。
1、电池系统动力电池PACK总成：电动汽车的“心脏”，为整车所有系统提供能源。
当电量消耗后，也需要给他进行充电。
动力电池为高压直流电，其工作电压一般为100~400V，输出电流可达到300A。
三元锂电池是目前的主流。
一般来说，电动汽车动力电池PACK由以下几个部分构成：动力电池模组，结构系统，电气系统、热管理系统，电池管理系统（BMS）。
2、动力总成电动汽车的动力总成主要由驱动电机与电机控制器（MCU）共同组成。
电机控制器MCU：将高压直流电转为交流电，并与整车控制器及其他模块进行信号交互，实现对驱动电机的有效控制。
驱动电机：按照电机控制器的指令，将电能转化为机械能，输出给车辆的传动系统。
同时，也可以将行驶中产生的机械能（如制动效能），转化为电能，通过车载充电器输送给动力电池。
当前主流驱动电机是永磁同步电机和三相交流异步电机（特斯拉）。
3、高压电控系统高压配电盒（PDU）：整车高压电的一个电源分配的装置，类似于低压电路系统中的电器保险盒。
维修开关：介于动力电池和PDU之间，当维修动力电池时，使用它可以进行整车高压电的切断，确保维修安全。
通常也会集成在PDU 上。
电压转换器（DC/DC）：将动力电池的高压直流电转化为整车用电器需要的低压直流电，供给蓄电池，以能够保持整车用电平衡。
车载充电器（OBC）：将交流电转为直流电的装置。
受整车布置的影响，越来越多车型趋向于将DC/DC与OBC整合为控制器，甚至将PDU、DC/DC与OBC整合为三合一控制器。
4、充电系统快充口：输入高压直流电，可以直接通过PDU给动力电池充电。
