给排水预留预埋方案

给排水暖通预留预埋工程方案排水暖通预留预埋工程是指在建筑物或房屋装修建设过程中，提前将排水暖通设备所需的管道、管件、阀门等预先埋设或预留在墙体、地面或顶板内，以便后续使用。

接下来，我将为你提供一份排水暖通预留预埋工程方案。

一、前期准备工作1.确定建筑物的类型和功能，了解排水暖通系统的需求。

2.调查建筑物结构和泵站位置，确定预埋管道的走向和位置。

3.编制排水暖通预留预埋工程建设方案，包括管道走向、管径、管材、阀门类型等。

二、施工方案1.确定主管道、分支管道和支管道的布置，根据需求确定每个管道的长度和位置。

2.根据建筑物结构和泵站位置确定管道的走向和高度，尽量减少弯头和支管。

3.选择合适的管道材质，如PVC管道或铸铁管道，根据需要选择不同的管径和厚度。

4.根据建筑设计图纸和孔洞图纸准确定位预埋孔洞的位置和尺寸。

5.在墙体、地面或顶板上开孔，保证孔洞位置准确、孔洞尺寸合适。

6.将预埋管道按照设计要求穿过孔洞，并使用适当的密封材料固定。

三、施工要点1.在进行预埋过程中，要注意管道与建筑构件的安装质量，确保管道的平整度和省略段的修直度。

2.管道之间应保持一定的间隔距离，以便后续安装和维护。

3.在预埋过程中，要注意管道与建筑构件之间的距离，避免破坏构造强度。

4.在预埋管道之前，要进行清理和防腐处理，以延长使用寿命。

5.在完成预埋工程后，要进行验收，确保管道安装质量和位置准确。

四、安全措施1.施工现场要设置警示标志，提醒工人和其他人员注意安全。

2.进行施工前，要对施工区域进行检查，清理障碍物和杂物。

3.施工过程中，要正确使用施工工具和设备，保证施工现场的安全。

4.施工人员要接受相关安全培训和操作指导，提高施工作业的安全意识。

综上所述，以上是一份排水暖通预留预埋工程方案，该方案包含了前期准备工作、施工方案、施工要点以及安全措施等内容，旨在保证预埋工程的顺利进行和质量的保证。

水电预留预埋施工方案一、施工前准备在进行水电预留预埋施工之前，需要进行充分的准备工作。

首先，施工人员应该仔细阅读施工图纸和设计方案，明确每个预留预埋的具体位置和尺寸要求。

其次，要检查施工所需的工具和材料是否齐全，并确保施工现场的安全设施完善。

二、水电预留预埋工作流程1. 确定预埋位置根据设计图纸要求，施工人员确定水电预留预埋的具体位置，并标记出来。

在此过程中，需特别注意避免与其他管线或结构物相冲突。

2. 开始施工首先，根据标记好的位置，在墙体或地面上用工具开凿出预留预埋的空间。

然后，根据具体要求，选择适当的管道材料进行铺设，并与水电设备做好连接。

3. 固定及封闭在完成水电设备的连接后，需要进行固定及封闭工作。

施工人员应确保管道牢固地安装在墙体或地面上，并对连接处进行密封处理，以防漏水或漏电。

4. 检查与验收最后，施工完成后，需要对预留预埋工作进行全面检查，并邀请相关专业人员进行验收。

确保工作符合设计要求，且安全可靠。

三、施工注意事项1.施工人员在施工过程中应注意安全，佩戴好相应的防护装备，如安全帽、手套等。

2.确保施工现场整洁有序，避免杂物堆积影响施工进度和质量。

3.在施工过程中，如遇问题应及时与设计人员或相关专业人员沟通解决，避免施工失误带来的影响。

4.施工完成后，及时清理施工现场，保持周围环境整洁。

结语水电预留预埋施工是建筑施工中重要的一环，合理规划和精细施工对于建筑工程的质量和安全至关重要。

只有严格按照设计要求进行施工，做到安全可靠、符合标准，才能保障整个建筑工程的顺利进行和质量保证。

家庭装修水路改造经常使用参考尺寸数据(尺寸以毛坏未处置墙地数据为准)常见预留尺寸供参考：一：1.台盆进水口 50-55CM(离地)2.洗菜盆进水口 40-50CM(离地)3.拖把池进水口 75-80CM(离地)4.洗衣机进水口 120CM(离地)5.电热水器进水口 170CM(离地)6.燃气热水器进水口 130CM(离地)7.淋浴龙头进水口 110CM(离地)8.淋浴龙头冷热进水口左右管距 9.坐厕进水口 20CM(离地)10.坐厕排水口 30--32CM(离墙) 11.净身器排水口 26--30CM(离墙)二：一、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必需平行二、上翻盖洗衣机水口高度1250MM; 拖把池桩头高度低200mm高800mm.3、电热水器桩头高度1700MM、桩头直径-200MM；4、马桶给水口距地200MM,距马桶后中心一样靠左250MM:五、燃气热水器、距地桩头高1400MM一1500MM、宽200MM六、立柱盆的冷热水桩头离地高度为550—500MM，下水道必然安装在立柱内，台盆下水管埋入墙内，7、厨房洗菜盆进水口离地450MM。

——500MM八、洗手间排污管用110MM PUC管，下水管用50—75MM PUC管，用PUC胶水固定试水后密封。

九、马桶后下水管一样坐厕中心离墙280—300MM，前下水一样坐厕中心离墙400-420mm、地漏口离墙200MM10、安装浴缸前应检查防水是不是完整，如无防水或防水破坏，须重做防水并高出浴缸100MM。

1一、淋缸上的混合龙头的左右位置必然要安装在浴盆中间（先确信浴缸尺寸），桩头高为1200MM。

中650MM。

低250MM。

间距150MM1二、坐便器的进水出口尽可能安置在能被坐便器挡住视线的地址。

连体坐便器要依照型号来确信出水口的位置，一样要留在马桶下水口正中左方250 MM处。

13、淋浴混水阀的左右位置正确,且装在浴缸中间(先确信浴缸尺寸),高度为浴缸上中150-200mm，按摩浴缸依照型号进行出水口预留。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）1.3混凝土浇注时，必须派专人值守，防止预留件移位或损坏，混凝土浇注完毕后6小时取出预留件，并清理预留洞。

1.4洞的留设平面位置详见预留预埋图。

1.5在结构拆模后，需对预埋套管所留下的钉子等杂物进行清理。

1.6给水管井按照预埋图预留方洞。

2、UPVC管穿楼板直埋管件直埋2.1首先根据结施、建施、水施绘制出排水管穿楼板预留位置定位图，特别注意上下结构剪力墙及梁的尺寸变化，综合考虑保温、抹灰及面砖等厚度从而预留管道支架安装位置。

2.2在首层楼板模板施工完成后，根据排水管穿楼板定位图，将直埋管件按照定位图尺寸固定于模板上，并用袋装锯末封堵严实。

在二层模板施工完成后，定位图再将直埋管件固定，并在套管中心位置处模板上开一个孔，通过孔吊线检查是否与一层直埋管件中心对准。

以此类推保证所有楼层预埋管件中心位置在一条直线上。

2.3浇筑混凝土安排专人值班，保证直埋管件不被破坏，不发生位移，确保管件内清洁无混凝土。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）砌体套管的直埋4.3砖墙上的套管长度应根据墙体厚度加上抹灰层的厚度及保温的厚度。

4.4必须对土建抹灰班组进行交底，提醒其抹灰时不得遮盖套管同时班组也要进行复核，发现有遮盖的套管要及时清掏。

留短了的套管应在抹灰过程中交代抹灰工人用和套管同样规格的短管做模具，确保预留洞口的尺寸。

5、穿楼板给水套管安装5.1 给水管道穿楼板时应设置钢套管，其顶部应高出装饰地面20mm，并应有防水措施；地面找平层按30mm考虑，装饰地面按30mm考虑。

5.2 套管封堵、打口时必须有机械固定措施保证管道位于套管正中，穿楼板套管可先打口再吊洞以保证同心度。

穿楼板套管打口时先填打油麻时，要少填多打，每次填灰1/3，共三次，每次打两遍，最后用填灰找平，打两次。

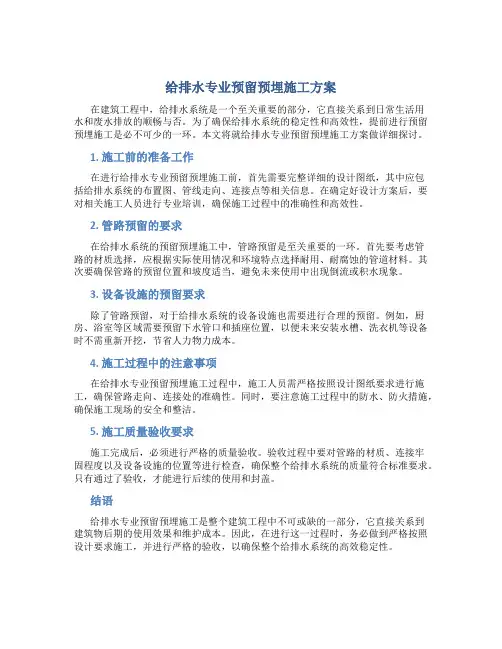

给排水专业预留预埋施工方案在建筑工程中，给排水系统是一个至关重要的部分，它直接关系到日常生活用水和废水排放的顺畅与否。

为了确保给排水系统的稳定性和高效性，提前进行预留预埋施工是必不可少的一环。

本文将就给排水专业预留预埋施工方案做详细探讨。

1. 施工前的准备工作在进行给排水专业预留预埋施工前，首先需要完整详细的设计图纸，其中应包括给排水系统的布置图、管线走向、连接点等相关信息。

在确定好设计方案后，要对相关施工人员进行专业培训，确保施工过程中的准确性和高效性。

2. 管路预留的要求在给排水系统的预留预埋施工中，管路预留是至关重要的一环。

首先要考虑管路的材质选择，应根据实际使用情况和环境特点选择耐用、耐腐蚀的管道材料。

其次要确保管路的预留位置和坡度适当，避免未来使用中出现倒流或积水现象。

3. 设备设施的预留要求除了管路预留，对于给排水系统的设备设施也需要进行合理的预留。

例如，厨房、浴室等区域需要预留下水管口和插座位置，以便未来安装水槽、洗衣机等设备时不需重新开挖，节省人力物力成本。

4. 施工过程中的注意事项在给排水专业预留预埋施工过程中，施工人员需严格按照设计图纸要求进行施工，确保管路走向、连接处的准确性。

同时，要注意施工过程中的防水、防火措施，确保施工现场的安全和整洁。

5. 施工质量验收要求施工完成后，必须进行严格的质量验收。

验收过程中要对管路的材质、连接牢固程度以及设备设施的位置等进行检查，确保整个给排水系统的质量符合标准要求。

只有通过了验收，才能进行后续的使用和封盖。

结语给排水专业预留预埋施工是整个建筑工程中不可或缺的一部分，它直接关系到建筑物后期的使用效果和维护成本。

因此，在进行这一过程时，务必做到严格按照设计要求施工，并进行严格的验收，以确保整个给排水系统的高效稳定性。

①审核管道及设备安装图纸是否符合现场作业条件，有无尺寸标注、标高失误，以及图纸上没有明确管径的部位，管道和结构之间是否存在空间冲突，确定预留预埋的加工和固定形式。

②各专业之间进行图纸会审刚好核对设计图纸在空间布局上是否存在交叉，刚好调整。

③技术资料；依据施工进度提前绘制留洞图，绘制的图纸做到预留预埋的参数明确，详细。

④结合土建图纸，确定每个预留洞、预埋件的位置、尺寸，预埋件要以图纸和有关技术资料为依据，绘制出加工大样图，并进一步核定尺寸、位置，作详细标注。

作业前进行书面专项技术交底，技术交底应详细、详细、具有针对性和好用性。

柔性防水套管等加工成品提前报建设及监理单位检验，报验合格后方可进行施工。

③依据工程进度;提前提出阶段的施工材料和加工支配,保证工程的正常施工。

三、施工工艺（1）预留洞①预留木模木模预留应用于洞口大于或等于300*300的立管及水平管道的预留洞。

木模加工材料；接受模板边角料或成品板材加工，为了避开跑模，板材的厚度必需大于10mm。

木模的制作和固定；木模加工应规整齐平，楼板洞上安装木盒应高于混凝土表面大于30mm，墙体木模两端应预留1~2mm余量，防止木模影响结构模板的固定，和模板接口处应加设渗水海绵条，防止跑摸漏浆。

木模固定接受铁丝四周捆扎坚实，土建合模前应有专人协作防止移位（安装及固定见下图）木模固定后应接受聚苯板严密封堵盒口，防止浇注时漏浆。

铁丝绑扎钢 筋木 盒加固木方渗水海绵条木 盒模 板配 筋L大于300*300时须加固LL四周设加强筋②预留钢模钢模预留洞主要运用于小于300*300的立管或穿核心筒的结构预留洞、楼板洞。

钢模的材质运用一般焊接钢管，钢管上口用Φ8圆钢焊接提手以便于拔除。

钢模底断应齐平，打磨光滑，外壁刷机油或清油，缠油毡两层，用铅丝绑紧，放至洞位，待混凝土初凝合后拔出。

预留钢模大于钢筋间距的部位应进行特别处理或加强，以保证结构的平安性。

（2）预埋套管楼板预留钢管混凝土墙预留钢管成品爱惜2 / 4刚性防水套管①刚性防水套管接受91SB3-给-36页Ⅱ型见下图。

总建筑面积10万平方米，包含商业、办公、酒店等多种功能
工程特点
高层建筑，结构复杂，给排水系统庞大
预留预埋定义及作用
01
02
03
预留
在建筑施工过程中，根据 设计要求，提前预留出未 来需要安装的设备或管道 的孔洞、凹槽等空间。
预埋
在建筑施工过程中，将管 道、线管、接线盒等按设 计要求，预先埋设在墙体 、楼板等结构内。
适用于小型设备和一般设备，施工简单、成本 低。
钢结构基础
适用于需要经常移动或拆卸的设备，具有轻便、灵活的特点。
施工前准备工作
熟悉施工图纸
了解设备基础的尺寸、位置、标高等信息。
准备施工材料和工具
包括水泥、砂、石、钢筋、模板、支架等材 料和搅拌、振捣、切割等工具。
确定施工方案
根据设备基础类型和现场实际情况，确定合 理的施工方案。
作用
确保给排水管道、设备等 在主体结构施工完成后能 够顺利安装，提高施工效 率，保证工程质量。
重要性分析
保证施工质量
通过精确的预留预埋，可以避免后期安装过程中 对主体结构的破坏，保证施工质量。
降低工程成本
精确的预留预埋可以减少后期返工和修补工作， 从而降低工程成本。
ABCD
提高施工效率
预留预埋工作在施工前期进行，可以缩短后期安 装时间，提高整体施工效率。
预留孔洞
在建筑结构施工过程中， 根据给排水管道设计图纸 ，预留出管道穿越墙体的 孔洞。
管道安装
将加工好的管道按照设计 要求的走向、标高和坡度 进行安装，确保管道安装 位置准确。
质量检查与验收标准
质量检查
在施工过程中，对管道的加工、安装等各个环节进行质量检查，确保施工质量符合设计要求和相关标 准。

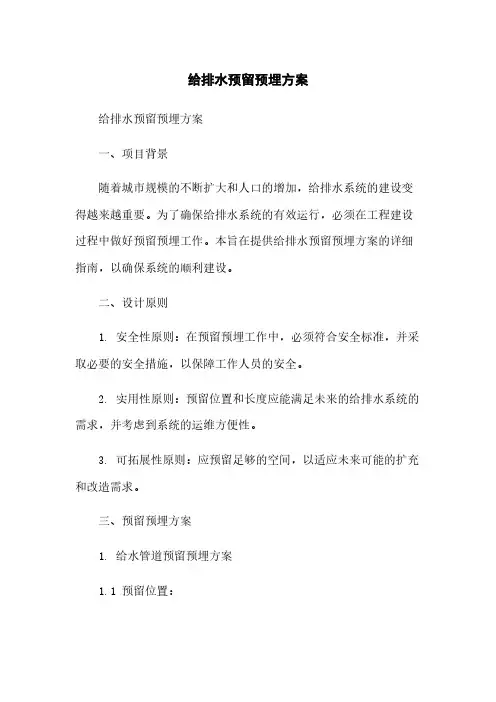

给排水预留预埋方案给排水预留预埋方案一、项目背景随着城市规模的不断扩大和人口的增加，给排水系统的建设变得越来越重要。

为了确保给排水系统的有效运行，必须在工程建设过程中做好预留预埋工作。

本旨在提供给排水预留预埋方案的详细指南，以确保系统的顺利建设。

二、设计原则1. 安全性原则：在预留预埋工作中，必须符合安全标准，并采取必要的安全措施，以保障工作人员的安全。

2. 实用性原则：预留位置和长度应能满足未来的给排水系统的需求，并考虑到系统的运维方便性。

3. 可拓展性原则：应预留足够的空间，以适应未来可能的扩充和改造需求。

三、预留预埋方案1. 给水管道预留预埋方案1.1 预留位置：根据设计要求，在道路两侧的合适位置进行给水管道的预留。

预留位置应与欲设置给水支管的位置相对应。

1.2 预留长度：根据当前需求和未来的扩充预测，确定给水管道的预留长度。

预留长度应包括预留段的长度及延伸段的长度。

1.3 预留管道规格：根据给水管道的规格和流量要求，确定预留段和延伸段的管道规格。

应考虑到未来可能的需求增加。

2. 排水管道预留预埋方案2.1 预留位置：根据设计要求，确定合适的位置进行排水管道的预留。

预留位置应满足排水系统的布置要求。

2.2 预留长度：根据设计要求和未来的需求，确定排水管道的预留长度。

预留长度应足够满足未来的排水系统需求。

2.3 预留管道规格：根据设计要求和流量要求，确定预留段和延伸段的管道规格。

应考虑到未来可能的需求增加。

四、本所涉及附件如下：1. 图纸：包括预留预埋位置图、预留预埋段设计图等。

2. 技术规范：包括给水、排水管道的规范标准等。

五、本所涉及的法律名词及注释：1. 给水管道：供应饮用水的管道系统。

2. 排水管道：用于将废水排放到污水处理系统的管道系统。

3. 预留预埋：在工程建设过程中事先安排好位置和长度，以便未来系统的连接或扩充。

THANKS FOR WATCHING
感谢您的观看
文件资料整理
对验收过程中的测量数据、检测报告、 验收记录等文件资料进行整理归档， 作为工程竣工验收的重要依据。
维护管理策略制定和执行
制定维护管理策略
根据管道预留预埋的特点和使用要求，制定相应的维护管理策略，包括定期巡查、维护保养、应急处理等内容。
执行维护管理策略
按照制定的维护管理策略，组织专业人员进行定期巡查和维护保养，确保管道预留预埋处于良好状态。同时，建 立应急处理机制，对突发事件进行及时响应和处理。
预留孔洞位置偏差
根据实际情况进行调整，必要时重 新打孔或修复原有孔洞。
CHAPTER 04
管道穿越建筑物时的防护措 施
穿越位置选择和结构设计
选择合适的穿越位置
应避开建筑物承重墙、柱等关键部位， 选择非承重墙或梁等次要结构进行穿 越。
加强穿越部位的刚度
在穿越部位应采取加强措施，如设置 加强筋、增加壁厚等，以提高该部位 的刚度，确保管道穿越安全。
影响因素及风险控制
施工队伍的技术水平和经验。
为控制风险，需要采取以下措 施
加强设计阶段的沟通和协调， 确保预留预埋设计符合规范要 求。
影响因素及风险控制
01
选择经验丰富的施工队伍，并进行 技术交底和培训。
02
加强施工过程中的监督和检查，确 保预留预埋质量符合要求。
CHAPTER 02
管道材料选择与检验标准
结构设计要求
穿越部位应设置套管或预留洞，套管 或预留洞的大小和形状应根据管道规 格和设计要求进行确定。
防水、防火、隔音等性能要求
防水要求
穿越部位的套管或预留洞应采取 防水措施，如设置防水套管、防 水密封材料等，确保管道穿越后

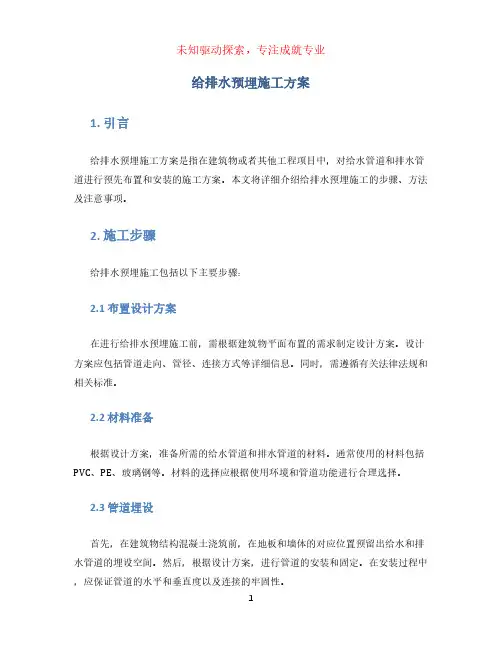

给排水预埋施工方案1. 引言给排水预埋施工方案是指在建筑物或者其他工程项目中，对给水管道和排水管道进行预先布置和安装的施工方案。

本文将详细介绍给排水预埋施工的步骤、方法及注意事项。

2. 施工步骤给排水预埋施工包括以下主要步骤：2.1 布置设计方案在进行给排水预埋施工前，需根据建筑物平面布置的需求制定设计方案。

设计方案应包括管道走向、管径、连接方式等详细信息。

同时，需遵循有关法律法规和相关标准。

2.2 材料准备根据设计方案，准备所需的给水管道和排水管道的材料。

通常使用的材料包括PVC、PE、玻璃钢等。

材料的选择应根据使用环境和管道功能进行合理选择。

2.3 管道埋设首先，在建筑物结构混凝土浇筑前，在地板和墙体的对应位置预留出给水和排水管道的埋设空间。

然后，根据设计方案，进行管道的安装和固定。

在安装过程中，应保证管道的水平和垂直度以及连接的牢固性。

2.4 管道连接在管道安装完成后，进行管道连接工作。

根据管道材料的不同，连接方式也会有所差异。

常见的连接方式有法兰连接、螺纹连接和热熔连接等。

连接时，应注意密封性和牢固性。

2.5 防腐处理给水管道和排水管道在埋设过程中容易受到潮湿和腐蚀的影响，因此需要进行防腐处理。

常见的防腐方法有涂抹防腐漆、包裹防腐材料以及使用防腐涂层等。

2.6 试验检查在完成给排水预埋施工后，进行试验检查以确保管道的安全和完好。

试验检查主要包括水压试验和泄露检查。

水压试验可通过向管道中注入一定压力的水进行，泄露检查则通过检查管道连接处是否有漏水来判断。

3. 施工方法3.1 给水管道施工方法•根据设计方案，在建筑物内进行水源准备和给水管道的引入。

•通过法兰连接或其他适当的方式，将给水管道与建筑物内部的水龙头、水箱等设备连接。

•根据需要，在建筑物内设置分水器和阀门等配件。

3.2 排水管道施工方法•根据设计方案，在建筑物内设置下水口和排水管道的引出口。

•根据需要，设置排水井和检查井等设施。

•通过法兰连接或其他适当的方式，将排水管道与建筑物内的下水道连接。

目录一、给排水、暖通系统概况 0二、施工准备 0三、施工方法和质量标准要求 (3)四、安全文明施工措施 (6)一、给排水、暖通系统概况1、给排水系统本工程A区地下室底板内预埋排水管采用球墨铸铁给水管，连接方式为柔性承插连接，需埋设于结构底板的管道主要为电梯基坑排水管，进出水管道穿梁、板和剪力墙时配合土建预留套管，管道穿越地下室外墙和人防密闭墙体时预埋刚性防水套管，水泵吸水管穿越水池池壁时采用柔性防水套管。

2、暖通系统本工程A区地下室暖通系统分为送风系统和排风排烟系统，通风管道穿人防越密闭墙体时预埋刚性防水套管，两端伸出墙面的长度大于100mm,穿越剪力墙时配合土建预留墙洞。

二、施工准备1、技术准备（1）熟悉工地现场情况，建立同甲方、监理、设计院、政府主管部门以及项目内各专业之间的联络机制，保证沟通渠道畅通。

（2）合理布置材料、设备停放点以及加工场地。

（3）熟悉并理解给排水和暖通专业图纸，绘制预留预埋施工图，对管线排布较密集、原设计表达不清晰的部位进行深化设计，并积极同设计院联系解决图纸中存在的设计问题。

（4）编制的材料进场计划、劳动力进场计划和机械设备进场计划，组织材料、劳动力、机械设备进场；（5）编制给排水专业施工方案、特殊工种人员上岗证并报总包、监理、业主审批；（6）做好施工技术交底、安全技术交底，熟悉了解设计中所涉及的图集、规范等技术资料，确保施工前有充分的技术资料指导；（7）在预留工作开始之前，根据实际现场进度情况，对预埋套管进行预制，保证预埋阶段不影响主体钢筋的绑扎及混凝土的浇筑。

2、材料准备计划（1）针对本工程结构特点及工期要求，物资的准备工作要做得格外充分，要符合施工进度的要求，做到及时充足。

（2）施工用材料视施工阶段进展情况，按计划进场，并均保证提前进场，对于构成工程实体的安装材料将先编制详细的物资需求计划，物资储备、申请、订货计划，采购加工计划，所有进场物资将预先设定场地，分类别堆放，并作好标识及产品保护工作。

给排水及水消防系统预留预埋施工方案A 孔洞预留其工艺流程为：绘制留洞图各专业汇总、审核会签模具制作放线标识复核确认模具定位配合施工在管道安装工作开始前，熟悉设计图纸，根据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，以保证管道预埋工作准确、连续的实施。

B 套管预埋：a.室内立管及卫生用具的给排水管在穿过楼板时应配合土建施工预留孔洞，管道穿过墙壁时应加套管，套管内径比管道外径大2 号，在套管两端和中间空隙处填以不燃性纤维隔绝材料。

穿楼板套管高出楼面20mm，卫生间套管高出地面50mm,下与楼板底平；穿墙套管则两端与墙的最终完成面平齐。

设计要求套管大小如下表：管道直径15 20 25 32 40 50 65 80 100不保温管25 32 45 57 76 89 108 159 219 道保温管道108 133 159 159 219 219 273 273 273b.管道穿越防护墙（楼板）及管道进出口处、集水坑侧墙进水管、消防水池放空管穿墙处均设置刚性防水套管；消防水池水泵吸水管穿墙处设置柔性防水套管。

1-墙体2-预埋管道3-止水环4-石棉水泥捣实5-预埋套管6-防水油膏7-安装管道c.穿墙套管在土建砌筑时及时套入，位置准确。

过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝将套管与钢筋固定牢，在套管内放入松散材料，防止混凝土进入套管内。

d.套管或木盒子预留好后，在土建浇注楼板时派专人看护，以防止木盒、套管移位或堵塞。

e.套管两端平齐，毛刺清理干净，内壁要做防腐。

f.保温管道在穿墙时所埋设的套管应考虑管道的保温层厚度。

g.管道与套管的接缝处应用防火材料填充，以免火灾发生时火苗通过套管来扩散。

给排水预留预埋施工方案完整版.doc 范本一：正文：预埋施工方案一：引言本文档是关于给排水预留预埋施工方案的详细说明，旨在为相关施工人员提供指导和参考。

下面将分别介绍施工方案的设计、施工流程和注意事项。

二：设计1. 前期准备工作在进行给排水预留预埋施工之前，需要进行详细的设计规划。

这包括确定给排水设备的布置及尺寸，确定管道的走向和施工深度等。

2. 给排水设备布置根据项目需求和实际情况，进行给排水设备的布置设计。

要考虑设备的维护和维修空间，以及与其他设备的协调布置。

3. 管道走向设计根据施工区域的地形和建筑结构，确定给排水管道的走向。

通常情况下，优先选择走向简单、施工便利的路径。

4. 施工深度设计根据地下管道的排水要求和地质条件，确定施工深度。

通常情况下，大致为离地面0.3-0.5米。

三：施工流程1. 施工准备进行施工前的准备工作，包括准备所需工器具、材料和人员，确保施工现场的安全和整洁。

2. 布置水平控制点根据设计要求，在施工区域内布置水平控制点，以保证给排水管道的水平度和坡度。

3. 开挖和铺设管道按照设计走向和深度，在施工区域内进行开挖和铺设管道的工作。

要注意施工中的安全和环境保护。

4. 固定和连接管道将铺设好的管道固定牢固，然后进行管道的连接工作。

使用耐用的接头和密封材料，确保管道的连接处不漏水。

5. 水平度和坡度调整根据水平控制点的测量结果，调整管道的水平度和坡度。

确保水流能够顺畅流动，不积水和倒流。

6. 完善施工对已铺设好的管道进行清理和检查，确保施工质量符合要求。

如有问题，及时进行修复和调整。

四：注意事项1. 安全第一施工人员必须严格遵守安全操作规程，佩戴好个人防护装备，确保施工现场的安全。

2. 环境保护3. 工艺标准根据相关标准和规范进行施工，确保施工质量和使用寿命。

4. 定期检查和维护定期对给排水系统进行检查和维护，及时发现问题并进行修复，确保系统的正常运行。

附件：1. 给排水设备布置图纸2. 施工现场平面图3. 管道连接材料清单法律名词及注释：法律名词1：施工许可证注释：施工许可证是进行建筑施工必须的合法证件，由城市规划部门颁发。

配合结构预留孔洞及预埋铁件总包负责各系统预留预埋，本工程需要预留预埋的系统有给排水系统、消防系统、空调水系统、空调风系统、雨水系统、热水系统、燃气系统；⑴预留洞、预埋件及管路暗敷的具体做法在混凝土楼板、墙上预留孔洞、槽时，按设计图要求预制钢套管或防水套管，并根据设计图中管道位置及标高尺寸标好位置，将预制好的套管按标记固定好。

钢套管、防水套管的管径比管道管径大两号，防水套管止水环采用钢板切割后焊接，D≤300mm止水环采用δ=10mm厚钢板制作，D>300mm止水环采用δ=15mm厚钢板制作,止水环高度为60mm，止水环与套管要求双面焊接。

穿墙套管长度应与墙厚相同，穿楼板套管下端与楼板地面平行，安装在楼板内的套管顶部高出装饰地面20mm，安装在卫生间和厨房内的套管高出地面50mm。

套管切割采用机械切割或氧气－乙炔焰切割，切割后管口应用磨光机打磨，保证管口平齐，套管内外及两端口需做防腐处理。

预埋套管不得与结构筋焊在一起，应用附加钢筋固定。

大管径的水平管应预埋铁件，预埋铁件前要充分考虑管道的支架形式，然后确定预埋件的具体位置。

在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋。

原则上套管安装不允许切断、破坏钢筋，对于大管径套管无法穿越钢筋缝隙的，应与技术部协商，在断筋后对破坏部分进行补筋加固处理。

⑵施工管理要求在每层洞口预留过程中，在放线、钢筋绑扎、洞口支模完毕后以及墙体模板合模和混凝土浇筑前，各工序必须检查合格后方可进行下道工序施工。

预留、预埋位置、标高依据各层墙体配筋图、核心筒楼梯筒留洞图、各专业施工图、综合留洞图进行施工。

必须依据机电专业施工图纸绘制相应专业的留洞和预埋图，并绘制留洞和预埋综合图，并严格检查洞口位置线和标高控制线，并保证洞口和埋件无遗漏。

拆模后对每个洞口的偏差值进行检查，标明洞口的规格偏差、预留孔洞，套管位置偏差、高度偏差。

排水工程预留预埋施工方案及注意事项本项目属于超高层建筑，另有人防区设计在公园部分地下一、二层。

机电预留预埋工程主要分为给排水工程预留预埋、通风空调工程预留预埋、电气工程预留预埋。

主要包括：各机电专业穿外墙预埋刚性防水套管、地下室各层各专业管线穿越防火区墙体预留空洞、管道穿越水池壁柔性防水套管、结构楼板预留孔洞、电梯井至集水井预埋排水管及楼层废水管至集水井预埋。

人防区域穿结构墙预埋防护密闭套管、人防区部件预埋等。

一、预留洞工作界面界定(1)楼板留洞：大于及等于300mm直径的楼板洞由土建专业预留，小于300mm直径的楼板洞由机电安装预留。

(2 )二次结构留洞：长边大于等于300mm的二次结构洞由土建专业预留，小于300mm的二次结构洞由机电安装预留。

二、预留预埋准备工作预留预埋要求表三、预留预埋技术要求(1)根据机电施工图各系统管道布置，绘制相应预留孔洞、套管图，并编制洞口、套管检查表，供施工和检查使用。

(2)会同各个专业技术人员，结合各专业图纸审核预留洞有无冲突的问题，发现问题及时进行解决。

(3)留洞尺寸，必须符合有关规范和设计图中有关规格、间距的要求，按照设计图纸预留孔洞。

所有剪力墙上的预留洞必须事先绘制留洞图并与结构留洞图进行核查。

(4)在配合施工中，机电各专业人员必须随工程进度密切配合土建作好预留孔洞工作，管道穿过基础、墙壁、楼板等处都应注意加强检查，不能有遗漏。

四、结构预留孔洞(1)预留孔洞的位置应与本工程穿楼板管道的位置一致，管中距墙柱的距离应以平面图中标注为准，无标准的根据图纸设计说明要求进行安装，DNW50 ,距墙榔巨离为80mm ; 50 < DN≤100 ,距墙柱S巨离为120mm ; 100 < DN≤150 ,距墙柱距离为150mm ; 150 < DN≤200 ,距墙榔巨离为200mm ; 200 < DN≤300 ,距墙柱距离为250mm。

(2)管井内成排管道预留洞，根据管井内管道排布间距进行成排模具加工预制，管井位置绑筋时，画出管道位置后固定好模具。
