各种聚合物改性剂介绍

化学材料的改性方法化学材料的改性是指通过对原有的化学材料进行化学、物理或生物等方面的处理，以改变其特性和性能的一种方法。

化学材料的改性可以改善材料的力学性能、热稳定性、导电性等特性，使其更适合于特定的应用领域。

本文将介绍一些常见的化学材料改性方法。

一、聚合物材料的改性方法聚合物材料是一类重要的化学材料，其改性方法较为多样，常见的改性方法有以下几种：1. 共聚改性：将两种或多种不同的单体进行共聚反应，生成具有新特性的聚合物。

例如，通过共聚改性可以调整聚合物的硬度、强度、透明度等性能。

2. 掺杂改性：将无机或有机物掺杂到聚合物基体中，以改变聚合物的性能。

例如，将导电材料掺杂到聚合物中，可以提高聚合物的导电性，使其具备导电功能。

3. 化学交联改性：通过引入交联剂，使聚合物发生交联反应，从而提高聚合物的热稳定性、力学性能等。

例如，将二烯类化合物用于交联改性可以增加聚合物的强度和耐热性。

4. 交联剂改性：在聚合物基体中加入交联剂，使其与聚合物发生交联反应，形成网络结构。

这样可以提高聚合物的强度、耐磨性和耐腐蚀性。

二、金属材料的改性方法金属材料是一类常用的结构材料，其改性方法可以通过以下几种途径实现：1. 合金化改性：将两种或多种金属元素按一定比例熔炼混合，形成新的合金材料。

合金化可以改变金属材料的硬度、强度、耐腐蚀性等性能。

2. 表面处理改性：通过对金属材料表面进行处理，如电镀、化学处理等，形成一层附着在金属表面的新材料，从而改善金属材料的耐腐蚀性、抗磨损性等性能。

3. 热处理改性：通过对金属材料进行加热或冷却处理，改变其组织结构和晶体状态，从而调整金属材料的硬度、韧性等性能。

4. 喷涂改性：将一种材料通过喷涂技术涂覆在金属材料表面，形成一层新的材料层。

喷涂改性可以提高金属材料的耐热性、耐腐蚀性等性能。

三、无机材料的改性方法无机材料是一类多种多样的化学材料，其改性方法包括以下几种：1. 表面改性：通过对无机材料表面进行处理，如溶液处理、离子注入等，形成新的表面层，从而改变无机材料的表面性能，如耐磨性、抗腐蚀性等。

改性沥青知识汇总改性沥青是指通过对原有沥青进行化学、物理或机械处理，改变其分子结构以及特性的一种材料。

改性沥青在道路建设和维护中广泛应用，其具有提高路面性能、延长路面使用寿命等优点。

下面将从改性沥青的种类、生产工艺、应用领域等方面进行综述。

一、改性沥青的种类1.聚合物改性沥青：聚合物改性沥青多指将聚合物添加到沥青中，通过聚合物与沥青分子的相互作用来提高沥青的性能。

常见的聚合物改性沥青有SBS、SBR、EVA等。

2.橡胶改性沥青：橡胶改性沥青是将废旧橡胶或者橡胶粉末与沥青混合而成的一种改性沥青。

橡胶改性沥青具有良好的柔性和韧性，在高温和低温下都能保持较好的性能。

3.矿物填料改性沥青：通过添加矿物填料，如沥青混合料用石粉、沥青石膏、粉煤灰等，来改善沥青的性能，增加沥青的抗剪切强度、稳定性和耐久性。

4.化学改性沥青：化学改性沥青是利用化学反应改变沥青分子结构的一种改性方式，常见的化学改性剂有酚醛树脂、聚丙烯酰胺、乙烯-丙烯-酸酐共聚物等。

二、改性沥青的生产工艺1.混合工艺：将改性剂、添加剂与热沥青在特定的温度和剪切条件下进行混合，以实现改性剂与沥青的充分溶解和分散。

2.反应工艺：将改性剂与沥青进行反应，改变沥青的分子结构和特性。

常见的反应工艺有挤塑改性、化学反应改性等。

3.共混工艺：将不同类型的改性剂或添加剂进行混合，以充分利用各种添加剂的优点，同时提高改性沥青的性能。

三、改性沥青的应用领域1.高级公路：改性沥青在高速公路、城市快速路等高级路面上应用广泛。

聚合物改性沥青和橡胶改性沥青能够提高路面的抗裂性能和耐久性。

2.机场跑道：机场跑道需要具有较好的耐久性和抗滑性能。

改性沥青在机场跑道上的应用能够提高路面的抗压性能和耐久性。

3.城市道路：改性沥青在城市道路的应用能够提高路面的抗氧化性能和抗变形能力，从而延长路面的使用寿命。

4.桥梁、隧道：桥梁和隧道的路面对防水性能和抗渗漏性能的要求较高，化学改性沥青能够提供良好的防水效果。

嘉力欣改性‎P P（聚丙烯）技术研究方‎案聚丙烯介绍‎：聚丙烯为无‎毒、无臭、无味的乳白‎色高结晶的‎聚合物，密度只有0‎. 90--"0. 91g/cm，是目前所有‎塑料中最轻‎的品种之一‎。

它对水特别‎稳定，在水中的吸‎水率仅为0‎.01%，分子量约8‎万一15万‎。

成型性好，但因收缩率‎大(为1%~2.5%）.厚壁制品易‎凹陷，对一些尺寸‎精度较高零‎件，很难于达到‎要求，制品表面光‎泽好，易于着色。

PP聚丙烯‎的常规等级‎：一、均聚PP-聚丙烯[size=-1]Homo-polym‎e r polyp‎r opyl‎e ne，简称PPH‎聚丙烯PP‎的均聚物简‎称PPH，是单一丙烯‎单体的聚合‎物。

聚丙烯（PP）作为热塑塑‎料聚合物是‎有规立构聚‎合物中的第‎一个。

其历史意义‎更体现在，它一直是增‎长最快的主‎要热塑性塑‎料，它在热塑性‎塑料领域内‎有十分广泛‎的应用，特别是在纤‎维和长丝、薄膜挤压、注塑加工等‎方面。

二、PP共聚物‎，Polyp‎r opyl‎e ne Copol‎y mer，简称PPC‎，是丙烯单体‎与乙烯单体‎的共聚物；按照乙烯单‎体在分子链‎上的分布方‎式，共聚PP可‎以分为无规‎共聚物（PPR）和嵌段共聚‎物（PPB）两种。

PPH的刚‎性好，但耐冲击性‎不好，尤其耐低温‎冲击性更不‎好，耐蠕变性差‎。

PPB的耐‎冲击性好，但耐蠕变性‎和PPH一‎样差。

PPR的耐‎冲击性和耐‎蠕变性则都‎好。

三、CPP膜-聚丙烯CP‎P是”Casti‎n g Polyp‎r opyl‎e ne“的简称，即聚丙烯流‎涎薄膜。

是通过熔体‎流涎、骤冷生产的‎一种无拉伸‎、非定向的平‎挤薄膜。

它不经过B‎O PP中的‎纵向拉伸和‎横向拉伸两‎个过程，直接流涎成‎产品宽度。

嘉力欣改性‎P P针对汽‎车行业PP用于汽‎车工业具有‎较强的竞争‎力，但因其模量‎和耐热性较‎低，冲击强度较‎差，因此不能直‎接用作汽车‎配件，轿车中使用‎的均为改性‎P P产品，其耐热性可‎由80℃提高到14‎5℃~150℃，并能承受高‎温750~1000h‎后不老化，不龟裂。

改性聚苯醚介绍聚苯乙烯能和聚苯醚以任意比例混合，外加上相对容易地赋予产品以阻燃性，使有可能生产出具有广谱物理性质、耐热和阻燃性质的材料。

现有产品的热变形温度在170～460°F之间的范围内。

加工方法从标准模塑和挤出到吹塑和结构泡沫模塑。

通用级和阻燃级两种牌号用途极广。

对于标准模塑制品，最小厚度范围从0．060到0．125英寸而对于结构泡沫件，最小厚度范围从0．125到0．250英寸，其可燃性范围是从UL94 HB到V-O。

由于这两种主要聚合物组分的憎水性质，大多数改性聚苯醚合金具有低吸湿能力。

因而在很宽的湿度和温度条件范围内，有良好的电性能。

受水、大多数盐溶液、酸和碱的化学侵蚀的程度极低。

但是，暴露于一些有机化学品中会引起聚合物合金变软或开裂。

化学和性质改性聚苯醚（PPO）是从2，6-二甲基酚氧化偶联聚合得到的，它是一种线性和非晶形的聚合物，其Tg约为410°F。

PPO能和苯乙烯（PS）在很宽的比例范围内形成合金。

PS，通常是高抗冲PS（HIPS），提供了极好的熔体流动特征。

但是，因为PS的Tg约为220°F，它的加入降低了共混聚合物的热变形。

PPO聚合物，具有非常高的Tg，增加了共混聚合物的热变形。

但是，PPO聚合物的加入导致熔融粘度的增加，因而在成型加工方面要困难一些。

因为PPO的阻燃特性比苯乙烯类树脂好得多，引入PPO所得的共混物通过加入耐热的以磷为基础的助剂极易使之具有阻燃能力。

共混聚合物可以进一步用橡胶抗冲改性剂改进韧性，用玻璃和石墨纤维提高刚性，和用各种填料改进强度、刚度和阻燃性，并同时降低模具收缩率。

使用冲击强度改性剂能在一定温度范围内使许多牌号的树脂具有高延展性。

良好的配方系统，将典型地使产品的悬臂梁冲击强度高达7英尺•磅／英寸，加纳尔落缥冲击值达到30英尺•磅。

在温度低至一40°F时，材料仍保持良好的延展性。

使用纤维达到的刚度取决于使用纤维的类型和数量。

聚合物表面改性聚合物表面改性根据方法可以分为以下几种：化学改性、光化学改性、表面改性剂改性、力化学处理、火焰处理与热处理、偶联剂改性、辐照与等离子体表面改性。

一、化学改性化学改性是通过化学手段对聚合物表面进行改性处理，其具体方法包括化学氧化法、化学浸蚀法、化学法表面接枝等。

1.1化学氧化法是通过氧化反应改变聚合物表面活性，例如聚乙烯这种材料的表面能很低，用氧化剂处理聚乙烯，使其表面粗糙并氧化生成极性基团，从而使其表面能增高；在室温下将聚乙烯在标准铬酸洗液中浸泡1-1.5h，66-71℃条件下浸泡1-5min，80-85℃处理几秒钟，也可以达到同样效果；通过臭氧氧化处理可有效地改善聚丙烯表面的亲水性，处理前的表面接触角为97°，臭氧氧化处理后，表面接触角将达到67°。

1.2化学浸蚀法是用溶剂清洗可除去聚烯烃表面的弱边界层，例如通过用脱脂棉蘸取有机溶剂，反复擦拭聚合物表面多次等1.3聚合物表面接枝，是通过在表面生长出一层新的有特殊性能的接枝聚合物层，从而达到显著的表面改性效果。

二、光化学改性光化学改性主要包括光照射反应、光接枝反应。

2.1光照射反应是利用可见光或紫外光直接照射聚合物表面引起化学反应，如链裂解、交联和氧化等，从而提高了表面张力。

如用波长184nm的紫外线在大气中照射聚乙烯能使表面发生交联，粘接的搭接剪切强度提高到15.4Mpa。

2.2光接枝反应就是利用紫外光引发单体在聚合物表面进行的接枝反应，该技术尤其适用于聚合物的表面改性，这是因为紫外线能量低，条件温和，只是在聚合物表面引发接枝聚合反应，很难影响到聚合物本体。

例如对于一些含光敏基(如羰基)，特别是侧链含光敏基的聚合物，当紫外线光照射其表面时，会发生反应，产生表面自由基。

三、表面改性剂改性采用将聚合物表面改性剂与聚合物共混的方式是一种简单的改性办法，它只需要在成型加工前将改性剂混到聚合物中，加工成型后，改性剂分子迁移到聚合物材料的表面，从而达到改善聚合物表面性能的目的。

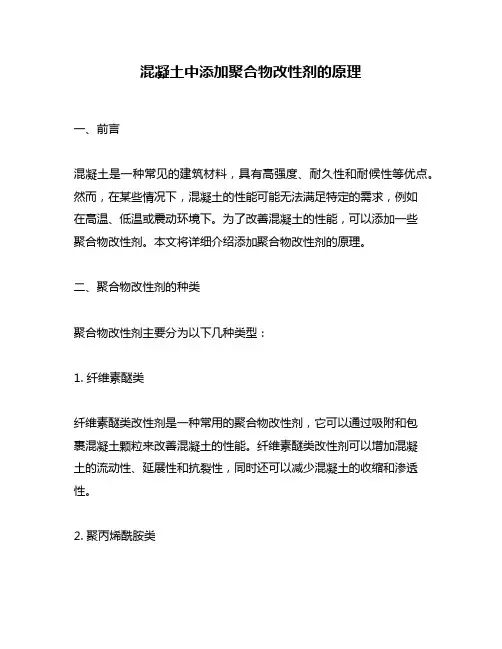

混凝土中添加聚合物改性剂的原理及应用一、引言混凝土是一种常见的建筑材料，具有高强度、耐久性和耐磨性等优点。

然而，在某些情况下，混凝土的性能可能不足以满足特定的要求。

因此，为了改善混凝土的性能，可以添加聚合物改性剂。

本文将介绍聚合物改性剂的原理及其在混凝土中的应用。

二、聚合物改性剂的原理1. 聚合物改性剂的分类聚合物改性剂可以分为两种类型：一种是乳液型聚合物，另一种是粉末型聚合物。

乳液型聚合物是由一种或多种单体聚合而成的水分散体系，主要由聚合物和保护胶体组成。

粉末型聚合物是由单体混合物与聚合引发剂一起制成的固体。

2. 聚合物改性剂的作用机理聚合物改性剂可以通过以下机理改善混凝土的性能：（1）减少水泥用量：聚合物改性剂可以增强混凝土的粘结力和流动性，从而减少水泥的用量。

（2）提高强度：聚合物改性剂可以改善混凝土的微观结构，增强其强度和耐久性。

（3）改善耐久性：聚合物改性剂可以减少混凝土的裂缝和空洞，从而（4）提高抗渗性：聚合物改性剂可以降低混凝土的渗透性，提高其抗渗性。

（5）改善工艺性能：聚合物改性剂可以改善混凝土的流动性和分散性，从而提高混凝土的工艺性能。

三、聚合物改性剂在混凝土中的应用1. 添加方法聚合物改性剂可以通过以下方法添加到混凝土中：（1）直接添加：将聚合物改性剂直接加入混凝土中，与混凝土中的水分混合。

（2）预混式添加：将聚合物改性剂与一定量的水混合，在混凝土搅拌前添加到混凝土中。

（3）后混式添加：将聚合物改性剂与水混合，然后通过混凝土表面或钻孔注入混凝土中。

2. 应用范围聚合物改性剂在混凝土中的应用范围包括以下方面：（1）水泥混凝土：聚合物改性剂可以增加水泥混凝土的粘结力和流动性，提高其耐久性和抗渗性。

（2）高性能混凝土：聚合物改性剂可以增强高性能混凝土的强度和耐久性，提高其抗渗性。

（3）自密实混凝土：聚合物改性剂可以减少自密实混凝土的渗透性，（4）自流平混凝土：聚合物改性剂可以改善自流平混凝土的流动性和分散性，提高其工艺性能。

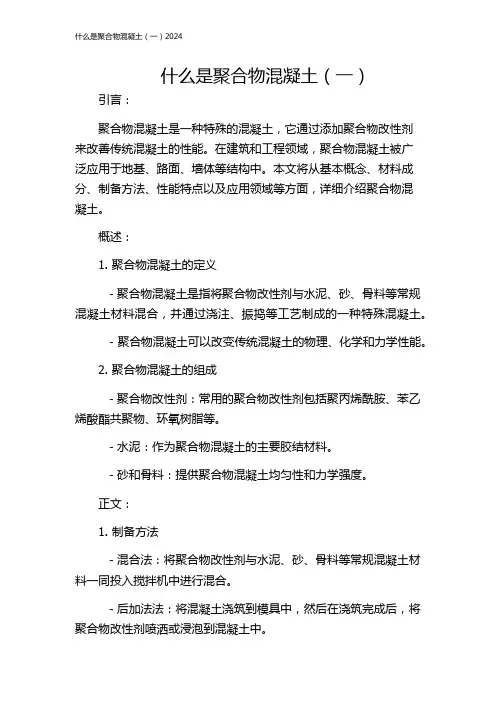

什么是聚合物混凝土（一）引言：聚合物混凝土是一种特殊的混凝土，它通过添加聚合物改性剂来改善传统混凝土的性能。

在建筑和工程领域，聚合物混凝土被广泛应用于地基、路面、墙体等结构中。

本文将从基本概念、材料成分、制备方法、性能特点以及应用领域等方面，详细介绍聚合物混凝土。

概述：1. 聚合物混凝土的定义- 聚合物混凝土是指将聚合物改性剂与水泥、砂、骨料等常规混凝土材料混合，并通过浇注、振捣等工艺制成的一种特殊混凝土。

- 聚合物混凝土可以改变传统混凝土的物理、化学和力学性能。

2. 聚合物混凝土的组成- 聚合物改性剂：常用的聚合物改性剂包括聚丙烯酰胺、苯乙烯酸酯共聚物、环氧树脂等。

- 水泥：作为聚合物混凝土的主要胶结材料。

- 砂和骨料：提供聚合物混凝土均匀性和力学强度。

正文：1. 制备方法- 混合法：将聚合物改性剂与水泥、砂、骨料等常规混凝土材料一同投入搅拌机中进行混合。

- 后加法法：将混凝土浇筑到模具中，然后在浇筑完成后，将聚合物改性剂喷洒或浸泡到混凝土中。

- 架桥法：将聚合物改性剂分散在水中，与水泥形成聚合物胶体，通过架桥效应提高混凝土的强度和耐久性。

2. 性能特点- 抗裂性：聚合物改性剂的添加改善了混凝土的抗拉强度和韧性，提高了混凝土的抗裂性能。

- 抗渗性：聚合物混凝土具有较低的渗透性，能够有效防止水分的渗入。

- 抗冻融性：聚合物改性剂的添加提高了混凝土的抗冻融性，减少了冻融循环对混凝土的损害。

- 耐化学侵蚀性：聚合物混凝土对酸碱、盐类等化学腐蚀具有较好的抵抗能力。

3. 应用领域- 地基工程：聚合物混凝土可以用于地基加固、防止土壤沉降。

- 路面工程：聚合物混凝土可以用于路面修复、提高道路的耐久性。

- 建筑墙体：聚合物混凝土可以用于建筑墙体的施工，提高墙体的强度和耐久性。

- 桥梁工程：聚合物混凝土可以用于桥梁建设，提高桥梁的承载能力和抗震性能。

4. 相关研究进展- 聚合物混凝土的耐久性研究：针对聚合物混凝土的耐久性进行深入研究，探索其在恶劣环境中的应用前景。
