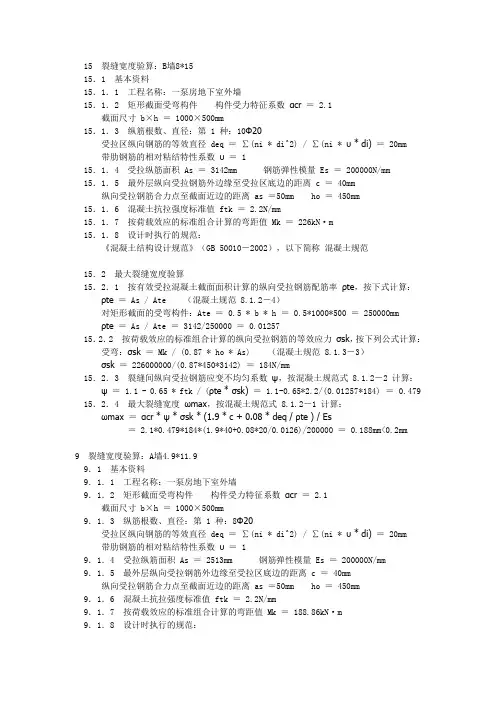

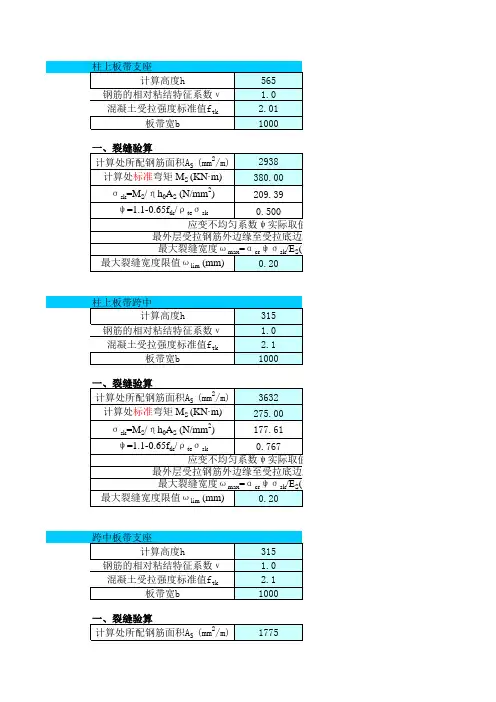

裂缝验算计算书

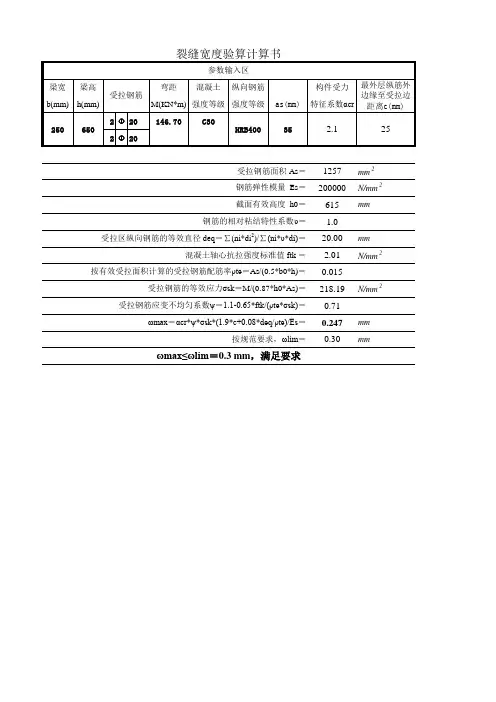

15 裂缝宽度验算：B墙8*1515．1 基本资料15．1．1 工程名称：一泵房地下室外墙15．1．2 矩形截面受弯构件构件受力特征系数αcr ＝ 2.1截面尺寸 b×h ＝ 1000×500mm15．1．3 纵筋根数、直径：第 1 种：10Φ20受拉区纵向钢筋的等效直径 deq ＝∑(ni * di^2) / ∑(ni * υ * di) ＝ 20mm带肋钢筋的相对粘结特性系数υ ＝ 115．1．4 受拉纵筋面积 As ＝ 3142mm 钢筋弹性模量 Es ＝ 200000N/mm15．1．5 最外层纵向受拉钢筋外边缘至受拉区底边的距离 c ＝ 40mm纵向受拉钢筋合力点至截面近边的距离 as ＝50mm ho ＝ 450mm15．1．6 混凝土抗拉强度标准值 ftk ＝ 2.2N/mm15．1．7 按荷载效应的标准组合计算的弯距值 Mk ＝ 226kN·m15．1．8 设计时执行的规范：《混凝土结构设计规范》（GB 50010－2002），以下简称混凝土规范15．2 最大裂缝宽度验算15．2．1 按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下式计算：ρte ＝ As / Ate （混凝土规范 8.1.2－4）对矩形截面的受弯构件：Ate ＝ 0.5 * b * h ＝ 0.5*1000*500 ＝ 250000mmρte ＝ As / Ate ＝ 3142/250000 ＝ 0.0125715．2．2 按荷载效应的标准组合计算的纵向受拉钢筋的等效应力σsk，按下列公式计算：受弯：σsk ＝ Mk / (0.87 * ho * As) （混凝土规范 8.1.3－3）σsk ＝ 226000000/(0.87*450*3142) ＝ 184N/mm15．2．3 裂缝间纵向受拉钢筋应变不均匀系数ψ，按混凝土规范式 8.1.2－2 计算：ψ ＝ 1.1 - 0.65 * ftk / (ρte * σsk) ＝ 1.1-0.65*2.2/(0.01257*184) ＝ 0.479 15．2．4 最大裂缝宽度ωmax，按混凝土规范式 8.1.2－1 计算：ωmax ＝αcr * ψ * σsk * (1.9 * c + 0.08 * deq / ρte ) / Es＝ 2.1*0.479*184*(1.9*40+0.08*20/0.0126)/200000 ＝ 0.188mm<0.2mm9 裂缝宽度验算：A墙4.9*11.99．1 基本资料9．1．1 工程名称：一泵房地下室外墙9．1．2 矩形截面受弯构件构件受力特征系数αcr ＝ 2.1截面尺寸 b×h ＝ 1000×500mm9．1．3 纵筋根数、直径：第 1 种：8Φ20受拉区纵向钢筋的等效直径 deq ＝∑(ni * di^2) / ∑(ni * υ * di) ＝ 20mm带肋钢筋的相对粘结特性系数υ ＝ 19．1．4 受拉纵筋面积 As ＝ 2513mm 钢筋弹性模量 Es ＝ 200000N/mm9．1．5 最外层纵向受拉钢筋外边缘至受拉区底边的距离 c ＝ 40mm纵向受拉钢筋合力点至截面近边的距离 as ＝50mm ho ＝ 450mm9．1．6 混凝土抗拉强度标准值 ftk ＝ 2.2N/mm9．1．7 按荷载效应的标准组合计算的弯距值 Mk ＝ 188.86kN·m9．1．8 设计时执行的规范：《混凝土结构设计规范》（GB 50010－2002），以下简称混凝土规范9．2 最大裂缝宽度验算9．2．1 按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下式计算：ρte ＝ As / Ate （混凝土规范 8.1.2－4）对矩形截面的受弯构件：Ate ＝ 0.5 * b * h ＝ 0.5*1000*500 ＝ 250000mmρte ＝ As / Ate ＝ 2513/250000 ＝ 0.010059．2．2 按荷载效应的标准组合计算的纵向受拉钢筋的等效应力σsk，按下列公式计算：受弯：σs k ＝ Mk / (0.87 * ho * As) （混凝土规范 8.1.3－3）σsk ＝ 188860001/(0.87*450*2513) ＝ 192N/mm9．2．3 裂缝间纵向受拉钢筋应变不均匀系数ψ，按混凝土规范式 8.1.2－2 计算：ψ ＝ 1.1 - 0.65 * ftk / (ρte * σsk) ＝ 1.1-0.65*2.2/(0.01005*192) ＝ 0.357 9．2．4 最大裂缝宽度ωmax，按混凝土规范式 8.1.2－1 计算：ωmax ＝αcr * ψ * σsk * (1.9 * c + 0.08 * deq / ρte ) / Es＝ 2.1*0.357*192*(1.9*40+0.08*20/0.0101)/200000 ＝ 0.169mm<0.2mm。

4,持久状况正常使用极限状态下裂缝宽度验算按《公预规》的规定，最大裂缝宽度按下式计算：12330()0.2810ss fK S d W C C C E σρ+=+ 0()s f fA bh b b h ρ=- 式中：1C ：钢筋表面形状系数，取1C =1.0；2C ：作用长期效应影响系数，长期荷载作用时，2C =1+0.5l sN N ，l N 和s N 分别按作用长期效应组合和短期组合效应计算的内力值； 3C —与构件受力有关的系数，取3C =1.0；d —受拉钢筋的直径，若直径不同可用换算直径代替；ρ—纵向受拉钢筋的配筋率；S E —钢筋的弹性模量；f b —构件的翼缘宽度f h —构件的受拉翼缘厚度ss σ—受拉钢筋在使用荷载下的应力，按《公预规》公式计算：0.87S s S M A h σ= 式中：S M —按构件长期效应组合计算的弯矩值；S A —受拉钢筋纵向受拉钢筋截面面积； 由0()s f fA bh b b h ρ=-得到： 56800.1641801057(1600180)110ρ==⨯+-⨯ 根据前文计算，取1号梁的跨中弯矩效应进行组合212110.7 1.0(587.10.7579.8/1.31)896.9m n s GiK j QjK G Q K Q K i j M S S M M M kN mφ===+=++=+⨯=⋅∑∑长期效应组合：212110.40.4587.1(0.4579.8/1.31)765.5m n s GiK j QjK G Q K Q K i j M S S M M M kN mψ===+=++=+⨯=⋅∑∑受拉钢筋在短期效应组合作用下的应力为：60896.910171.70.87568010570.87S s S MPa M A h σ⨯==⨯⨯= 20.50.5765.511 1.43896.3s t N C N ⨯=+=+= 钢筋为HRB335，52.010s MPa E =⨯，代入12330()0.2810ss fK S d W C C C E σρ+=+后得： 5171.730311.0 1.43 1.0()0.20.28100.1642.010LK mm W +=⨯⨯⨯⨯<+⨯⨯ 满足《公预规》“在一般正常大气作用下，钢筋混凝土受弯构件不超过最大裂缝宽度”要求，还满足《公预规》规定“在梁腹高的两侧设置直径为φ6-φ8的纵向防裂钢筋，以防止裂缝的产生”本例中采用6φ8，则：'''301.8301.8,0.00141801200s S s A mm bh A μ====⨯，介于0.0012-0.002之间，可行。

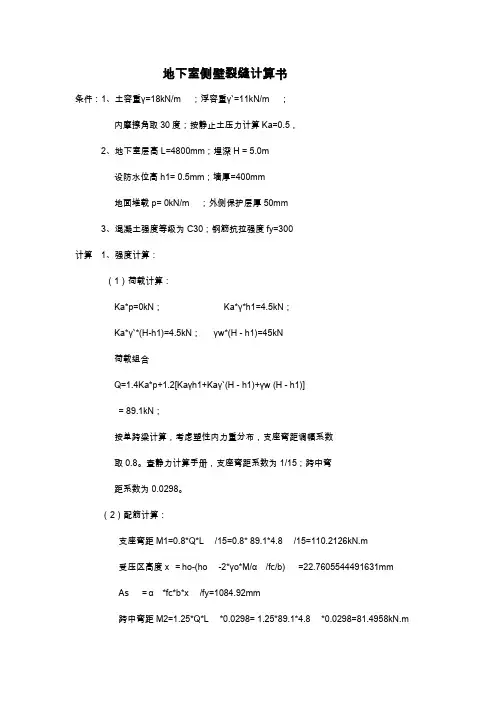

地下室侧壁裂缝计算书条件：1、土容重γ=18kN/m`=11kN/m内摩擦角取30度；按静止土压力计算Ka=0.5，2、地下室层高L=4800mm；埋深H = 5.0m设防水位高h1= 0.5mm；墙厚=400mm地面堆载p= 0kN/m50mm3、混凝土强度等级为C30；钢筋抗拉强度fy=300计算1、强度计算：（1）荷载计算：Ka*p=0kN；Ka*γ*h1=4.5kN；Ka*γ`*(H-h1)=4.5kN；γw*(H - h1)=45kN荷载组合Q=1.4Ka*p+1.2[Kaγh1+Kaγ`(H - h1)+γw (H - h1)]= 89.1kN；按单跨梁计算，考虑塑性内力重分布，支座弯距调幅系数取0.8。

查静力计算手册，支座弯距系数为1/15；跨中弯距系数为0.0298。

（2）配筋计算：支座弯距M1=0.8*Q*L/15=0.8* 89.1*4.8/15=110.2126kN.m受压区高度x ＝ho-(ho-2*γo*M/α/fc/b)=22.7605544491631mmAs*fc*b*x/fy=1084.92mm跨中弯距M2=1.25*Q*L*0.0298= 1.25*89.1*4.8*0.0298=81.4958kN.m受压区高度x ho-(ho-2*γo*M/α/fc/b)=16.6803583707787mmAs*fc*b*x/fy=795.0971mm（3）裂缝计算：荷载标准值Qk =Ka*p+Kaγh1+Kaγ`(H - h1)+γw (H - h1)=74.25kN弯距标准值Mk =Qk*L/15=114.8048kN.m矩形截面受弯构件，构件受力特征系数αcr ＝2.1带肋钢筋的相对粘结特性系数υ＝1.0取1米宽墙计算，截面宽度 b ＝1000mm受拉区纵向钢筋的等效直径deq ＝∑(ni * di) / ∑(ni * υ* di) ＝18mm实配筋为18@120钢筋面积As=2120.573mm配筋率ρ=0.6059%按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte = As / Ate （混凝土规范8.1.2－4）对矩形截面的受弯构件：Ate=0.5*b*h=0.5*1000*300=150000mm ρte = 2120.573/150000=0.010603在最大裂缝宽度计算中，当ρte＜0.01 时，取ρte ＝0.01σsk = Mk/(0.87*ho*As)=114804800/(0.87* 350*2120.573)=177.794991164969裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1-0.65*ftk/ρte/σsk=0.40695548489212最大裂缝宽度ωmax，按下列公式计算：ωmax = αcr*ψ*σsk*(1.9*c+0.08*deq/ρte)/Es=0.1753mm 满足要求。

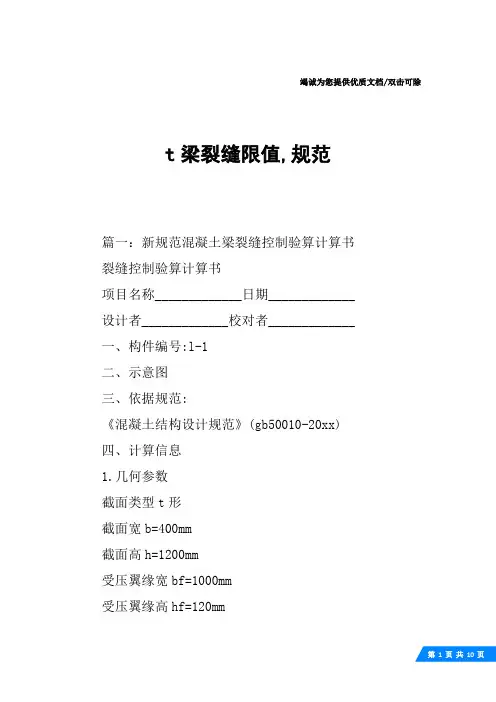

竭诚为您提供优质文档/双击可除t梁裂缝限值,规范篇一：新规范混凝土梁裂缝控制验算计算书裂缝控制验算计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:l-1二、示意图三、依据规范:《混凝土结构设计规范》(gb50010-20xx)四、计算信息1.几何参数截面类型t形截面宽b=400mm截面高h=1200mm受压翼缘宽bf=1000mm受压翼缘高hf=120mm2.材料信息混凝土等级c30f2tk=2.01n/mm钢筋种类hRb400e2s=200000.00n/mm钢筋类型带肋钢筋纵筋相对粘结特性系数νi=1.000纵筋根数、直径:第1种纵向钢筋:8f25纵筋实配面积a2s=3927mm3.计算信(t梁裂缝限值,规范)息受弯αcr=1.90受拉钢筋合力点至近边距离as=60mm混凝土保护层厚度c=30mm最大裂缝宽度限值ωlim=0.300mm4.荷载信息荷载效应准永久组合计算的弯矩值mq=900.000kn*m五、计算过程1.计算有效受拉混凝土截面面积ateate=0.5*b*h=0.5*400*1200=240000mm22.计算纵向钢筋配筋率ρteρte=as/ate=3927/240000=0.0163.计算受拉区纵向钢筋的等效直径deqd2eq=Σnidi/Σniνidi=(8*252)/(8*25*1.000)=25.000mm4.计算构件受拉区纵向钢筋的应力σsh0=h-as=1200-60=1140mmσs=1000000*mq/(0.87*as*h0)=1000000*900.000/(0.87*3927*1140)=231.078n/mm25.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-(0.65*ftk/(ρte*σs))=1.1-(0.65*2.010/(0.016*231.078))=0.7546.计算最大裂缝宽度ωmaxωmax=αcr*ψ*σs/es(1.9*c+(0.08*deq/ρte))=1.900*0.754*231.078/200000.000*(1.9*30.000+(0.08*2 5.000/0.016))=0.297mmωmax=0.297mm 篇二：规范允许偏差一览表一、钢筋工程二、砌体工程三、模板工程模板安装允许偏差及检查方法四、混凝土工程预制构件尺寸允许偏差及检验方法注：1、为构件长度（mm）。

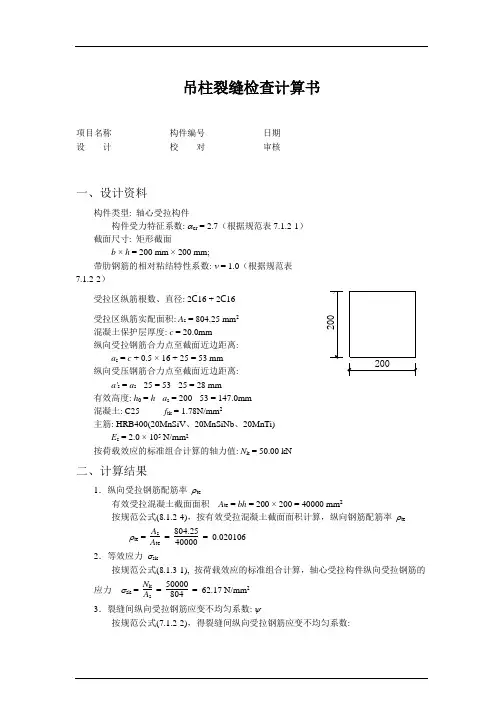

吊柱裂缝检查计算书项目名称_____________构件编号_____________日期_____________ 设计_____________校对_____________审核_____________一、设计资料构件类型: 轴心受拉构件构件受力特征系数: αcr = 2.7（根据规范表7.1.2-1）截面尺寸: 矩形截面b ×h = 200 mm × 200 mm;带肋钢筋的相对粘结特性系数: ν = 1.0（根据规范表7.1.2-2）受拉区纵筋根数、直径: 2C16 + 2C16受拉区纵筋实配面积: A s = 804.25 mm2混凝土保护层厚度: c = 20.0mm纵向受拉钢筋合力点至截面近边距离:a s = c + 0.5 × 16 + 25 = 53 mm纵向受压钢筋合力点至截面近边距离:a's = a s - 25 = 53 - 25 = 28 mm有效高度: h0 = h - a s = 200 - 53 = 147.0mm混凝土: C25 f tk = 1.78N/mm2主筋: HRB400(20MnSiV、20MnSiNb、20MnTi)E s = 2.0 × 105 N/mm2按荷载效应的标准组合计算的轴力值: N k = 50.00 kN200 2二、计算结果1．纵向受拉钢筋配筋率ρte有效受拉混凝土截面面积A te = bh = 200 × 200 = 40000 mm2按规范公式(8.1.2-4)，按有效受拉混凝土截面面积计算，纵向钢筋配筋率ρteρte = A sA te=804.2540000= 0.0201062．等效应力σsk按规范公式(8.1.3-1), 按荷载效应的标准组合计算，轴心受拉构件纵向受拉钢筋的应力σsk = N kA s=50000804= 62.17 N/mm23．裂缝间纵向受拉钢筋应变不均匀系数: ψ按规范公式(7.1.2-2)，得裂缝间纵向受拉钢筋应变不均匀系数:ψ = 1.1 - 0.65f tkρteσsk= 1.1 - 0.65 ×1.780.020106 × 62.17= 0.1744 < 0.2按规范第7.1.2 条中有关ψ的规定，当ψ < 0.2 时，取ψ = 0.2 4．受拉区纵向钢筋等效直径d eq按规范公式(7.1.2-3)，d eq = ∑n i d i2∑n iνi d i=2 × 162 + 2 × 162(2 × 16 + 2 × 16) × 1.00= 16.00 mm5．最大裂缝宽度: ωmax按规范公式(7.1.2-1)，得构件最大裂缝宽度:ωmax = αcrψσskE s(1.9c + 0.08d eqρte)= 2.7 × 0.2000 ×62.172.00 × 105× (1.9 × 20.0 + 0.08 ×16.000.020106) = 0.0171 mm<0.2mm。

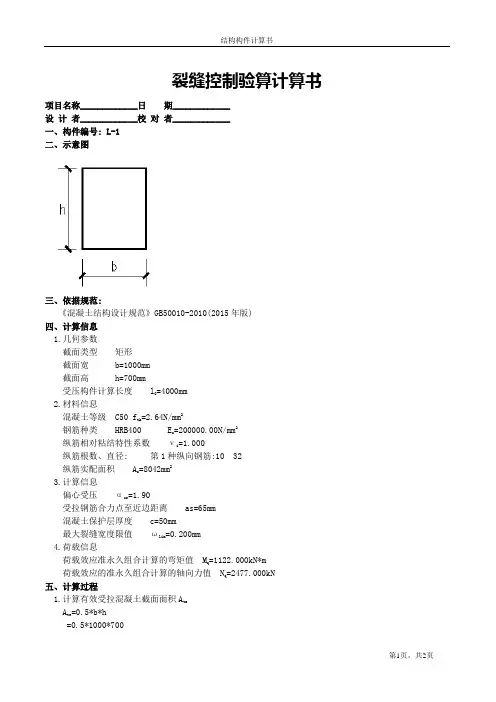

裂缝控制验算计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: L-1二、示意图三、依据规范:《混凝土结构设计规范》GB50010-2010(2015年版)四、计算信息1.几何参数截面类型矩形截面宽b=1000mm截面高h=700mm受压构件计算长度l0=4000mm2.材料信息混凝土等级C50 f tk=2.64N/mm2钢筋种类HRB400 E s=200000.00N/mm2纵筋相对粘结特性系数νi=1.000纵筋根数、直径: 第1种纵向钢筋:1032纵筋实配面积A s=8042mm23.计算信息偏心受压αcr=1.90受拉钢筋合力点至近边距离as=65mm混凝土保护层厚度c=50mm最大裂缝宽度限值ωlim=0.200mm4.荷载信息荷载效应准永久组合计算的弯矩值M q=1122.000kN*m荷载效应的准永久组合计算的轴向力值N q=2477.000kN五、计算过程1.计算有效受拉混凝土截面面积A teA te=0.5*b*h=0.5*1000*700=350000mm22.计算纵向钢筋配筋率ρteρte=As/A te=8042/350000=0.0233.计算受拉区纵向钢筋的等效直径d eqd eq=Σn i d i2/Σn iνi d i=(10*322)/(10*32*1.000)=32.000mm4.计算构件受拉区纵向钢筋的应力σs4.1 计算有效高度h0h0=h-as=700-65=635mm4.2 计算使用阶段的轴向压力偏心距增大系数ηs因为l0/h<=14,故ηs=1.04.3 计算截面重心到纵向受拉钢筋合力点的距离ysys=0.5*b*h2/(b*h)-as=0.5*1000*7002/(1000*700)-65=285.000mm4.4 计算轴向压力作用点至纵向受拉钢筋合力点的距离ee=ηs*e0+ys=1.000*452.967+285.000=737.967mm4.5 计算受压翼缘面积与腹板有效面积的比值γf'当截面类型为矩形或倒T形时,γf'=04.6 计算纵向受拉钢筋合力点至截面受压区合力点的距离zz=(0.87-0.12*(1-γf')*(h0/e)2)*h0=(0.87-0.12*(1-0.000)*(635.000/737.967)2)*635=496.031mm4.7 计算等效应力σsσs=1000*N q*(e-z)/(A s*z))=1000*2477.000*(737.967-496.031)/(8042*496.031)=150.221N/mm25.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-(0.65*f tk/(ρte*σs))=1.1-(0.65*2.640/(0.023*150.221))=0.6036.计算最大裂缝宽度ωmaxωmax=αcr*ψ*σs/E s(1.9*c+(0.08*d eq/ρte))=1.900*0.603*150.221/200000.000*(1.9*50.000+(0.08*32.000/0.023)) =0.178mmωmax=0.178mm<=ωlim=0.200mm,满足要求!。

浇筑前裂缝控制计算计算书一、计算原理,(依据<<建筑施工计算手册>>) :大体积混凝土基础或结构(厚度大于1m)贯穿性或深进的裂缝,主要是由于平均降温差和收缩差引起过大的温度收缩应力而造成的.混凝土因外约束引起的温度(包括收缩)应力(二维时),一般用约束系数法来计算约束应力按以下简化公式计算:ΔT=T0+(2/3)×T(t)+T y(t)-T h式中σ ──混凝土的温度(包括收缩)应力 (N/mm2);E(t)──混凝土从浇筑后至计算时的弹性模量(N/mm2),一般取平均值;α ──混凝土的线膨胀系数,取1 × 10-5;T0──混凝土的浇筑入模温度(℃);T(t)──浇筑完一段时间t,混凝土的绝热温升值(℃);混凝土的最大综合温差(℃)绝对值,如为降温取负值;当大体积混凝土基础长期裸露在室外,且未回填土时,△T 值按混凝土水化热最高温升值(包括浇筑入模温度)与当月平均最低温度之差进行计算;计算结果为负值,则表示降温;T y(t)──混凝土收缩当量温差(℃);T h──混凝土浇筑完后达到的稳定时的温度,一般根据历年气象资料取当年平均气温(℃);S(t)──考虑徐变影响的松弛系数, 一般取0.3-0.5;R ──混凝土的外约束系数,当为岩石地基时,R=1;当为可滑动垫层时,R=0,一般土地基取0.25-0.50;νc──混凝土的泊松比.二、计算:取S(t) = 0.19,R = 1.00,α = 1 × 10-5,νc = 0.15.1) 混凝土3d的弹性模量公式:计算得:E(3) = 0.66× 1042) 最大综合温差△T = 32.59(℃)最大综合温差△T均以负值代入下式计算.3) 基础混凝土最大降温收缩应力计算公式:计算得: σ =0.48(N/mm2)4) 不同龄期的抗拉强度公式:计算得:f t(3) = 0.62(N/mm2)5) 抗裂缝安全度:k=0.62/0.48 = 1.29 > 1.15 满足抗裂条件。

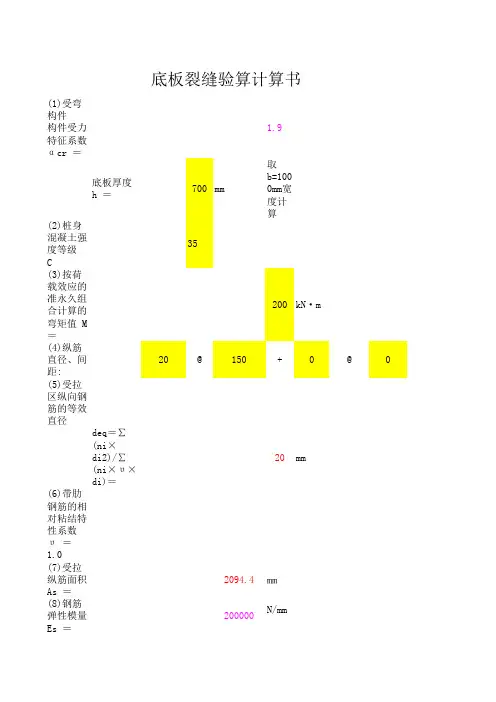

(1)受弯构件构件受力特征系数αcr ＝1.9底板厚度h ＝700mm取b=1000mm宽度计算(2)桩身混凝土强度等级C35(3)按荷载效应的准永久组合计算的弯矩值 M＝200kN·m(4)纵筋直径、间距:20@150+0@0(5)受拉区纵向钢筋的等效直径deq＝∑(ni×di2)/∑(ni×υ×di)＝20mm(6)带肋钢筋的相对粘结特性系数υ ＝1.0(7)受拉纵筋面积As ＝2094.4(8)钢筋弹性模量Es ＝200000N/mm 底板裂缝验算计算书层纵向受拉钢筋外边缘至受拉区底边的距离cs=50(cs＞65时，cs＝65mm)(10)混凝土抗拉强度标准值ftk ＝2.2N/mm(11)最大裂缝宽度验算1)按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下式计算：ρte ＝As / Ate（2010混凝土规范7.1.2－5）对矩形截面的受弯构件：Ate ＝0.5bh＝350000.0ρte ＝As / Ate＝0.005984 在最大裂缝宽度计算中,当ρte＜0.01时，取ρte=0.01实取ρte=0.01荷载效应的准永久组合计算的纵向受拉钢筋的等效应力σs，按下列公式计算：受弯构件：σs ＝ M/(0.87*h0*As)（2010混凝土规范7.1.4－3）N/mmσs ＝171.53）裂缝间纵向受拉钢筋应变不均匀系数ψ，按混凝土规范式8.1.2－2 计算：ψ ＝1.1 -0.65 *0.266ftk / (ρte * σs)=4）平均裂缝宽度 lcr，按2010混凝土规范计算：lcr =1.9*cs +0.08*255.0mm deq/ρte=5）最大裂缝宽度 ωmax，按2010混凝土规范式7.1.2－1计算：ωmax ＝αcr*ψ*σs*lcr/Es＝0.111mm满足要求。
