初中物理：2018伏安法测量电阻实验题汇编(答案)

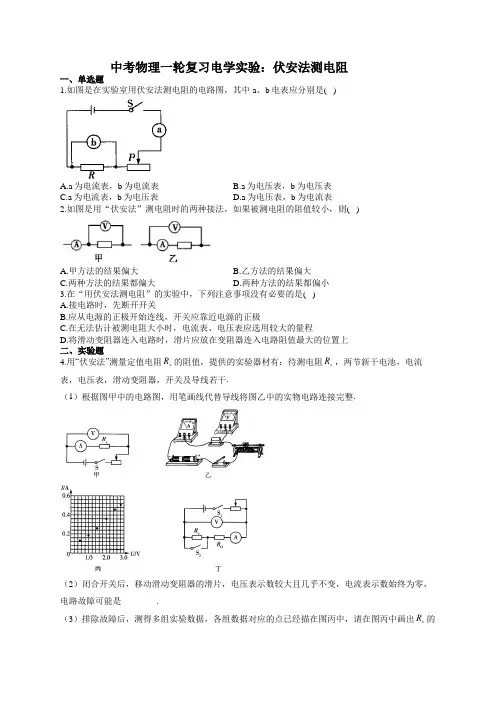

中考物理一轮复习电学实验：伏安法测电阻一、单选题1.如图是在实验室用伏安法测电阻的电路图，其中a 、b 电表应分别是( )A.a 为电流表，b 为电流表B.a 为电压表，b 为电压表C.a 为电流表，b 为电压表D.a 为电压表，b 为电流表2.如图是用“伏安法”测电阻时的两种接法，如果被测电阻的阻值较小，则( )A.甲方法的结果偏大B.乙方法的结果偏大C.两种方法的结果都偏大D.两种方法的结果都偏小3.在“用伏安法测电阻”的实验中，下列注意事项没有必要的是( )A.接电路时，先断开开关B.应从电源的正极开始连线，开关应靠近电源的正极C.在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D.将滑动变阻器连入电路时，滑片应放在变阻器连入电路阻值最大的位置上二、实验题4.用“伏安法”测量定值电阻x R 的阻值，提供的实验器材有：待测电阻x R ，两节新干电池，电流表，电压表，滑动变阻器，开关及导线若干.（1）根据图甲中的电路图，用笔画线代替导线将图乙中的实物电路连接完整.（2）闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是________.（3）排除故障后，测得多组实验数据，各组数据对应的点已经描在图丙中，请在图丙中画出x R 的I U -图线，x R =________Ω（结果保留一位小数）.（4）电流表的电阻虽然很小，但也会影响本实验中x R 的测量结果，用图丁所示的电路进行测量可消除这个影响，0R 为定值电阻，实验步骤如下：①按照电路图连接电路，将滑动变阻器的滑片置于最大阻值处；②闭合开关________，移动滑动变阻器滑片，读出电压表的示数1U 和电流表的示数1I ； ③只闭合开关________，移动滑动变阻器滑片，读出电压表的示数2U 和电流表的示数2I ； ④待测电阻的阻值x R =________（用112U I U 、、和2I 表示）.5.用“伏安法”测未知电阻的阻值.（1）请用笔画线代替导线，将图甲所示的实物图连接完整.要求：滑动变阻器的滑片P 向右移动时，电流表示数变小.（2）小林闭合开关后，发现电流表示数为零，但电压表有示数，若此时电路中只有一处故障，则可能是待测电阻x R _______（选填“短路”或“断路”）.（3）小林排除故障后，闭合开关，调节滑动变阻器接入电路中的电阻，将多次测得的电压值和相应的电流值记录在表格中.有一次测量的电流表的示数如图乙所示，为_______A ；另一次测量的电压表的示数如图丙所示，为_______V.小林根据几组实验数据计算出x R 的值.小林进行了多次测量，其目的是______________.【拓展】另一组的小宇用相同的器材测电阻，并根据自己所记录的实验数据绘制了图丁所示的U I -图像，根据小宇的U I -图像可计算出待测电阻x R =_______Ω，电源电压是_______V.（实验过程中电源电压保持不变）6.某实验小组在实验室做“测量小灯泡正常发光时的电阻”实验.实验桌上提供了如下器材：标有“2.5 V ”的小灯泡（不发光时灯泡的电阻约为5 Ω）、电源、电流表、电压表、滑动变阻器、开关、导线若干.（1）请用笔画线代替导线将图甲中的电路连接完整.（2）闭合开关前，要将滑动变阻器的滑片置于最______（选填“左”或“右”）端.（3）闭合开关后发现灯泡不亮，电流表无示数，电压表有明显示数，则电路中可能存在的故障是____________.（4）改正电路后，小明闭合开关，实验中发现电压表的示数如图乙所示，应向______（选填“左”或“右”）移动滑动变阻器的滑片，直至电压表示数达到______V ，此时电流表的示数如图丙所示，故小灯泡正常发光时的电阻为______Ω（结果保留一位小数）.【拓展】实验小组的小红尝试将电流表改装成可直接测量未知电阻阻值的电表，并设计了如图丁所示的电路，因为电流表的示数随待测电阻阻值的变化而变化，并且它们是一一对应关系，因此将电流表表盘刻度改为与之对应的电阻值，即可直接读出被测电阻的阻值.已知电源电压为U ，定值电阻的阻值为0R ，在M N 、中间接上待测电阻x R ，此时，电流表的示数为I ，请写出待测电阻x R 的阻值表达式：x R ______（请用字母表达）.7.实践小组的同学们进行“伏安法测定小灯泡的电阻”实验，小灯泡的额定电压为2.5 V（阻值约为10 Ω），滑动变阻器规格为“20 Ω 1 A”.（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）.（2）滑动变阻器在实验中除保护电路外，还有_________的作用.同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是_________.（3）经检查无误后，接通电路，向左移动滑动变阻器的滑片P，当观察到_________时，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值为_________Ω（保留一位小数）.继续向左移动滑片，则可能出现的现象有_________（写出一条即可）.（4）实验结束后，小组同学根据实验数据，绘制了如图丙所示的图像，分析图像可得出结论：_________.参考答案1.答案：C解析：由题图可知，a表串联在电路中，故a表是电流表，b表并联在R两端，故b表是电压表，故选C.2.答案：B解析：由题图甲可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，所测电压为真实值，由URI可知，测量结果偏小；由题图乙可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，所测电流为真实值，由U R I=可知，测量结果偏大；综上可知，B 正确.故选B.3.答案：B 解析：连接电路时，开关应断开，故A 不符合题意.连接电路时只要能正常快速连接即可，B 符合题意.在无法估计被测电压、电流的大小时，电压表、电流表应选用较大的量程，这样可以保护电表，故C 不符合题意.将滑动变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为变阻器连入电路阻值最大的位置，这是为了保护电路，故D 不符合题意.故选B.4.答案：（1）如图1所示.（2）定值电阻x R 断路（或电流表断路）（3）如图2所示.5.4（5.3~5.6皆可）（4）②12S S 、③1S ④2121U U I I - 解析：（2）闭合开关，电流表示数始终为零，则电路中某处发生了断路，移动滑片时，电压表的示数较大且不变，说明故障可能为定值电阻x R 断路或电流表断路.（3）根据实验数据作出I U -图像，从图中任取一点，比如当电压为2.6 V 时，对应的电流为0.48 A ，则 2.6V 5.4Ω0.48Ax U R I ==≈. （4）②闭合开关12S S 、时，x R 被短路，电压表测量0R与电流表两端的电压之和，由欧姆定律可得，10A 1U R R I +=；③断开2S ，只闭合开关1S 时，电压表测量0x R R 、和电流表两端的电压之和，则20A 2x U R R R I ++=.④由②③可得，2121x U U R I I =-. 5.答案：（1）如图所示.（2）断路（3）0.28；2.6；减小误差【拓展】10；3解析：（1）滑动变阻器的滑片P 向右移动时，电流表的示数变小，则滑动变阻器连入电路中的电阻变大，故应将滑动变阻器的左下接线柱连入电路中.（2）若待测电阻短路，则电压表的示数为零，不符合题意；若待测电阻断路，则电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意.因此电路中的故障是待测电阻x R 断路.【拓展】待测电阻与滑动变阻器串联，当滑动变阻器连入电路的电阻变小时，由欧姆定律可知，电路中的电流变大，根据U IR =，可知待测电阻两端的电压变大，由串联电路的电压规律可知，滑动变阻器两端的电压变小，结合题图丁所示的U I -图像可知，小宇在实验中将电压表并联在了滑动变阻器的两端.设电源电压为U ，根据串联电路的规律和欧姆定律可得， 2.5V 0.05A x U R +=⨯①，2V 0.1A x U R =+⨯②，由①②解得，10V ,3x R U =Ω=.6.答案：（1）如图所示.（2）左（3）小灯泡断路（或灯泡接线柱接触不良，合理即可）（4）右；2.5；7.4 【拓展】0U R I- 解析：（2）闭合开关前，应将滑动变阻器的滑片置于阻值最大处，所以滑片应滑到最左端. （3）闭合开关后，发现灯泡不亮，电流表无示数，说明电路中有断路，又因为电压表有明显示数，则可判断出与电压表并联的部分出现了断路，因此故障可能是小灯泡断路或灯泡接线柱接触不良.（4）由题图乙可知，电压表的示数为1.5 V ，为使小灯泡正常发光，应增大小灯泡两端电压，减小滑动变阻器接入电路的电阻，故应向右移动滑片，使电压表的示数为2.5 V ，此时电流表的示数为0.34 A ，则小灯泡正常发光时的电阻 2.5V 7.4Ω0.34AR =≈. 【拓展】由题图丁可知，闭合开关后，0R 与x R 串联，根据欧姆定律和串联电路的特点可得，0()x U I R R =+，解得0x U R R I=-. 7.答案：（1）如图所示.（2）改变小灯泡两端电压；电路连接过程中开关未断开（3）电压表示数为2.5 V ；8.3；小灯泡变亮（合理即可）（4）小灯泡两端电压与通过它的电流之比不是定值（合理即可）解析：（1）小灯泡正常发光时，通过它的电流约为 2.5V 0.25A 10ΩU I R ===额，故电流表应选0~0.6 A 量程，电压表应并联在小灯泡两端，如图所示.（2）实验中，滑动变阻器的作用是保护电路和改变小灯泡两端的电压；刚接好最后一根导线，灯泡就立即发光，说明同学们在连接电路时未断开开关.（3）由题可知小灯泡的额定电压是2.5 V ，电压表测量小灯泡两端的电压，所以在移动滑动变阻器的滑片时，当观察到电压表示数为2.5 V 时，表明小灯泡正常发光.题图乙中电流表的示数为0.3 A ，可得小灯泡正常发光时的阻值L 2.5V 8.3Ω0.3A U R I ==≈额额.继续向左移动滑片，滑动变阻器接入电路的阻值变小，由串联电路的分压规律，可知小灯泡两端的电压增大，小灯泡的实际功率变大，小灯泡变亮，当小灯泡两端电压过大时，小灯泡可能会烧坏.（4）由题图丙可得，小灯泡两端的电压与通过它的电流的比值不是定值，小灯泡的阻值随其两端电压的增大而增大.。

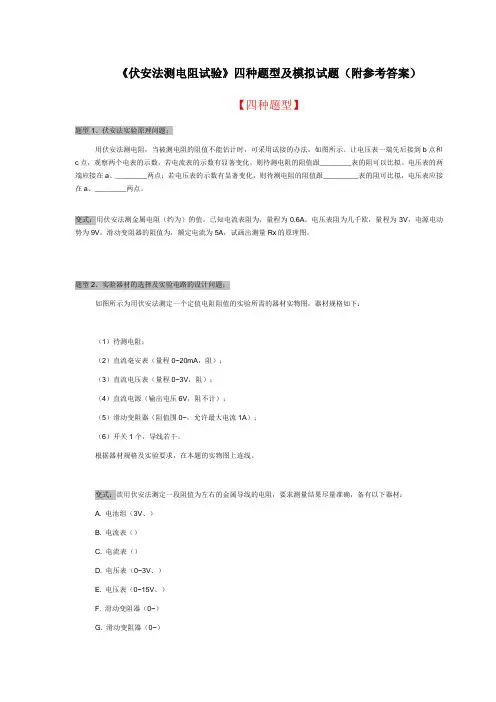

《伏安法测电阻试验》四种题型及模拟试题（附参考答案）【四种题型】题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。

让电压表一端先后接到b点和c点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的阻可以比拟。

电压表的两端应接在a、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的阻可比拟，电压表应接在a、________两点。

变式：用伏安法测金属电阻（约为）的值。

已知电流表阻为，量程为0.6A，电压表阻为几千欧，量程为3V，电源电动势为9V，滑动变阻器的阻值为，额定电流为5A，试画出测量Rx的原理图。

题型2、实验器材的选择及实验电路的设计问题：如图所示为用伏安法测定一个定值电阻阻值的实验所需的器材实物图，器材规格如下：（1）待测电阻；（2）直流毫安表（量程0~20mA，阻）；（3）直流电压表（量程0~3V，阻）；（4）直流电源（输出电压6V，阻不计）；（5）滑动变阻器（阻值围0~，允许最大电流1A）；（6）开关1个，导线若干。

根据器材规格及实验要求，在本题的实物图上连线。

变式：欲用伏安法测定一段阻值为左右的金属导线的电阻，要求测量结果尽量准确，备有以下器材：A. 电池组（3V、）B. 电流表（）C. 电流表（）D. 电压表（0~3V、）E. 电压表（0~15V、）F. 滑动变阻器（0~）G. 滑动变阻器（0~）H. 开关、导线（1）上述器材中应选用的是______________。

（2）实验电路应采用电流表__________接法（填“”或“外”）。

（3）画出实验电路图。

题型3、电表阻的巧妙测量问题：（全国高考题）从下列器材中选出适当的实验器材，设计一个电路来测量电流表的阻，要求方法简捷，有尽可能高的精确度，并能测得多组数据。

电流表，量程10mA，阻待测（约）；电流表，量程，阻；电压表，量程10V，阻；电阻，阻值约为；滑动变阻器，总阻值约；电源E，电动势1.5V，阻很小；开关S，导线若干。

伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。

两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。

（1）甲同学按照18（a）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到（选填“A”或“B”）端。

（2）甲同学闭合电键，将滑动变阻器的滑片P移到某一位置时，两电表示数如图18（b）所示，由此可知：电压表示数为伏，电流表示数为安。

5101220.43011500.2AV AV0300.6图18（b）（a）（3）甲同学继续移动滑片获取多组数据，其目的是。

（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确（选填“是”或“否”），并简述你的理由：。

物理量电压电流电阻电阻平均值实验序号（伏）（安）（欧）（欧）1 2 313.540.10.340.42///2．为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。

小红和小华分别设计了图12甲、乙所示的实验电路图。

①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________；③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。

（a）闭合电键S后，移动滑动变阻器滑片P的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。

________________________________________（b）请在下表中补上实验数据表格的有关栏目。

3．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R x、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。

小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）所示。

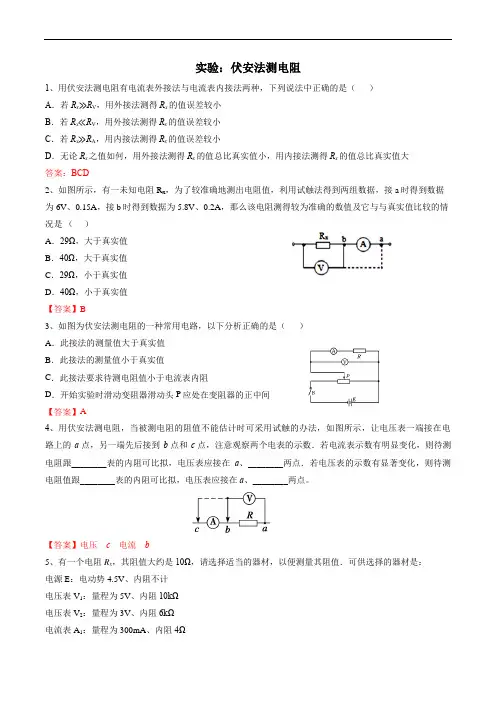

实验：伏安法测电阻1、用伏安法测电阻有电流表外接法与电流表内接法两种，下列说法中正确的是（）A．若R x≫R V，用外接法测得R x的值误差较小B．若R x≪R V，用外接法测得R x的值误差较小C．若R x≫R A，用内接法测得R x的值误差较小D．无论R x之值如何，用外接法测得R x的值总比真实值小，用内接法测得R x的值总比真实值大答案：BCD2、如图所示，有一未知电阻R x，为了较准确地测出电阻值，利用试触法得到两组数据，接a时得到数据为6V、0.15A，接b时得到数据为5.8V、0.2A，那么该电阻测得较为准确的数值及它与与真实值比较的情况是（）A．29Ω，大于真实值B．40Ω，大于真实值C．29Ω，小于真实值D．40Ω，小于真实值【答案】B3、如图为伏安法测电阻的一种常用电路，以下分析正确的是（）A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在变阻器的正中间【答案】A4、用伏安法测电阻，当被测电阻的阻值不能估计时可采用试触的办法，如图所示，让电压表一端接在电路上的a点，另一端先后接到b点和c点，注意观察两个电表的示数．若电流表示数有明显变化，则待测电阻跟________表的内阻可比拟，电压表应接在a、________两点．若电压表的示数有显著变化，则待测电阻值跟________表的内阻可比拟，电压表应接在a、________两点。

【答案】电压c电流 b5、有一个电阻R x，其阻值大约是10Ω，请选择适当的器材，以便测量其阻值．可供选择的器材是：电源E：电动势4.5V、内阻不计电压表V1：量程为5V、内阻10kΩ电压表V2：量程为3V、内阻6kΩ电流表A1：量程为300mA、内阻4Ω电流表A 2：量程为500mA 、内阻2Ω滑动变阻器R 1：最大阻值40Ω、额定电流1.5A 滑动变阻值500Ω、额定电流0.5A 开关和若干根导线．画出实验电路图，并标出所选用仪器的符号。

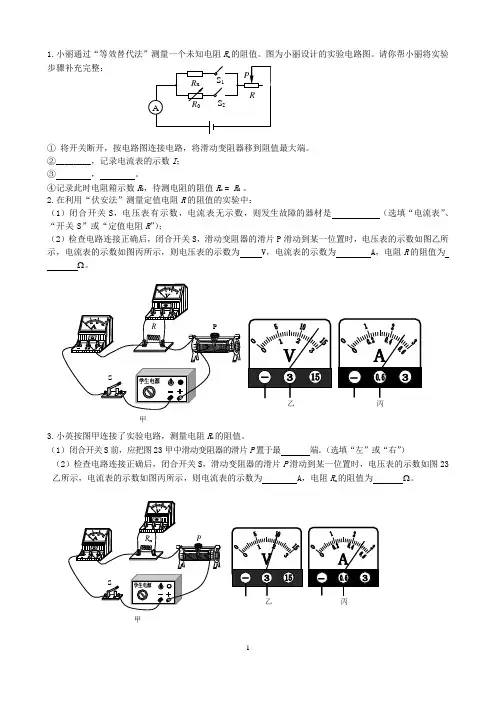

乙 丙1.小丽通过“等效替代法”测量一个未知电阻R x 的阻值。

图为小丽设计的实验电路图。

请你帮小丽将实验步骤补充完整：① 将开关断开，按电路图连接电路，将滑动变阻器移到阻值最大端。

②________，记录电流表的示数I ；③ ， 。

④记录此时电阻箱示数R 0，待测电阻的阻值R x = R 0 。

2.在利用“伏安法”测量定值电阻R 的阻值的实验中：（1）闭合开关S ，电压表有示数，电流表无示数，则发生故障的器材是 （选填“电流表”、“开关S ”或“定值电阻R ”）；（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为 V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

3.小英按图甲连接了实验电路，测量电阻R x 的阻值。

（1）闭合开关S 前，应把图23甲中滑动变阻器的滑片P 置于最 端。

（选填“左”或“右”）（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图23乙所示，电流表的示数如图丙所示，则电流表的示数为 A ，电阻R x 的阻值为 Ω。

丙4．某同学用电流表和电压表测量电阻R x 的阻值，电路如图甲所示。

（1）开关S 闭合前，应将滑动变阻器的滑片P 移动到 端。

（选填“左”或“右”）（2）闭合开关S ，调节滑动变阻器的滑片P 到某一位置，观察到电压表和电流表的示数分别如图24乙、丙所示，则电阻两端的电压为 V ，流过电阻的电流为 A ，测得电阻的阻值R x = Ω。

5.R 的阻值。

闭合开关S ，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图19乙、丙所示，则电压表的示数为______V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

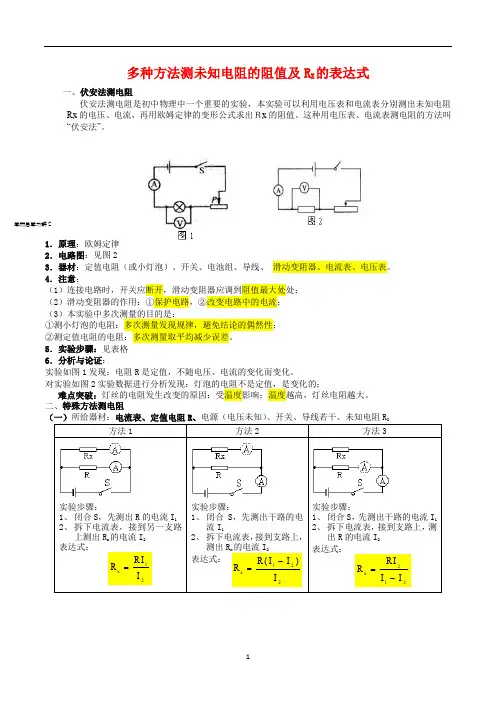

6.晓明利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器 材，并连接了实验电路，如图所示。

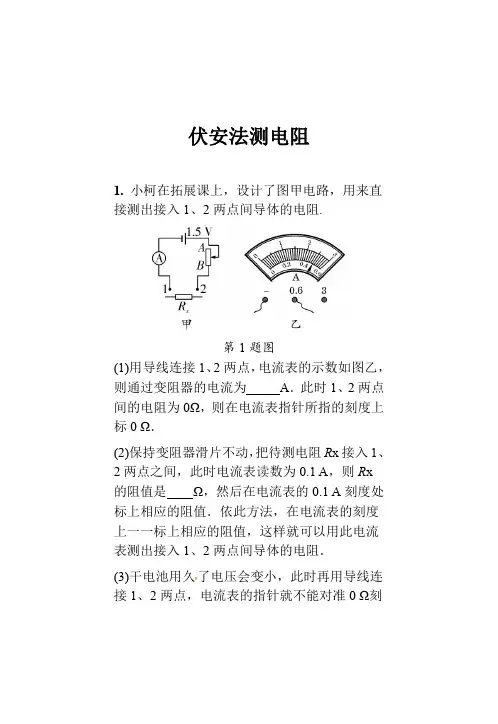

伏安法测电阻1.小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻.第1题图(1)用导线连接1、2两点，电流表的示数如图乙，则通过变阻器的电流为A．此时1、2两点间的电阻为0Ω，则在电流表指针所指的刻度上标0Ω．(2)保持变阻器滑片不动，把待测电阻R x接入1、2两点之间，此时电流表读数为0.1A，则R x的阻值是Ω，然后在电流表的0.1A刻度处标上相应的阻值．依此方法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入1、2两点间导体的电阻．(3)干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线．要使指针重新对准0Ω刻度线，变阻器的滑片应向（填字母）端移动．2.小琳想知道一只标明“220V40W”白炽灯不发光时的灯丝电阻有多大，她设计了图甲所示电路原理图，并招来器材动手实验．第2题图(1)按照如图甲所示连接电路，检查无误后闭合开关S，调节滑动变阻器R，电压表和电流表的示数分别如图乙、丙所示，此时灯丝电阻为Ω．(2)小琳设想如果没有电压表，能否再找一只电流表和一个定值电阻来代替电压表，于是她设计了如图丁所示电路原理图（R0为阻值已知的定值电阻），连接电路并检查无误后闭合开关S，调节滑动变阻器R，当电流表A1、A2示数分别为I 1，I 2时，灯丝电阻R L =（用R 0，I 1，I 2表示测量结果）．(3)小琳用公式R=PU 2计算出灯泡正常发光时的电阻为1210Ω，比(1)中测量的电阻大得多，请你帮助小琳给出合理的解释．(4)小琳根据图乙和丙的示数，计算了此时灯泡实际消耗的电功率与灯泡额定功率相差W.3.小明在做“用伏安法测量某定值电阻R 的阻值”的实验中：(1)请你按照图甲所示的电路图，以笔画线代替导线，将图乙中小明未连接好的电路连接完整（电压表选择小量程）．(2)开关闭合前，滑动变阻器的滑片应置于_端（填“A ”或“B ”）．(3)如果闭合开关，移动滑动变阻器滑片P 时，发现电压表始终无示数，而电流表有示数，其原因可能是下列哪一个．A ．滑动变阻器断路B ．R 断路C ．R 短路第3题图(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示时，则通过定值电阻的电流大小为A，该定值电阻的阻值是Ω．第3题图4.测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各1个，开关2个，滑动变阻器1只，待测电阻2个，导线若干．(1)图甲是实验的电路图．小明按照电路图连接电路时，开关应．①闭合开关S后，小明发现电流表和电压表的指针均不动．他断开开关S，检查线路连接无误后，把电压表与b点相连的那根导线改接到c 点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转．若电路中只有一处故障，则故障是．②排除故障后，正确连接电路，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1.6 V时，电流表的示数如图乙所示，则电路中的电流为A，R X=Ω．第4题图5.某中学的小明同学在做伏安法测电阻的实验设计的电路图如图甲所示：第5题图(1)该实验的原理是；(2)按图甲所示的电路图连接电路，连接电路时，应将开关断开，滑动变阻器的滑片P应滑在端（选填“左”或者“右”），以保护电路；(3)闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图乙所示，则电压表的读数是V，电流表的读数是A，被测电阻R x的阻值是Ω；6.在测量标有电压为2.5V的小灯泡电阻的实验中，第一次测量时的电压等于2.5V，小灯泡正常发光．以后调节滑动变阻器，让小灯泡两端的电压逐次下降，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据如下表所示．第6题图数据1234567序号电压2.5 2.1 1.7 1.30.90.50.1 U/V电流0.280.260.240.210.190.160.05 I/A(1)根据题目要求，请用笔画线代替导线将电压表接入电路中．(2)从数据可以看出，实验中滑动变阻器的滑片逐渐向________(选填“a”或“b”)端滑动．(3)小灯泡正常发光时电阻为________Ω.小灯泡不接入电路时，其电阻最接近________Ω. (4)对比不同电压下的小灯泡电阻值，我们得出结论：随着小灯泡灯丝温度不断降低，小灯泡的电阻逐渐________．7.小科同学用如图甲电路测导体电阻R x；(1)请用笔画线代替两根导线，将电路连接完整(导线不能交叉)；第7题图(2)规范连接电路后闭合开关，调节滑动变阻器进行多次测量，并记录数据如下表，请根据图乙把表中所缺数据填写完整.实验序号电压/V电流/A1 1.50.162 2.0________3 2.50.24 (3)小科同学根据上表求出电压的平均值和电流的平均值，再运用欧姆定律求出电阻的平均值．请判断该方法是否可行，并说明理由．____________________．8.用电流表、电压表测电阻的实验：(1)该实验的原理为________；在连接电路的过程中，开关始终是________(选填“断开”或“闭合”)的；(2)根据下图所示实物连接情况，闭合开关，滑片P若在B端，导线的M端应接滑动变阻器的________(选填“A”或“B”)端；第8题图(3)根据实物连接图在虚线框内画出电路图；(4)滑片P移动到某一位置时，电流表、电压表读数如图乙、丙所示，I＝______A，U＝________V，电阻R＝________Ω.第8题图9.在小明同学探究小灯泡的电阻是否固定不变的实验中，电路图如图所示，灯丝的电阻约为10Ω，小灯泡的额定电压为2.5V，电源电压恒为4V.第9题图(1)请你用笔画线代替导线，按乙图的电路图把甲图中的实物图电路连接完整，使滑片P向右端移动时灯的亮度变暗．(2)闭合开关前，滑动变阻器连入电路的阻值为最大值的作用是________．(3)当电压表的示数为2.5V时，电流表的示数如图丙所示，灯的额定电流为________A，此时灯丝的电阻为________Ω(保留一位小数)．第9题图(3)调节滑片，记录电压表和电流表一系列读数，在丁图中绘制了小灯泡的U－I图像后，小明用一个定值电阻更换小灯泡，进行正确操作，记录电流表和电压表的一系列读数，在图丁中绘制定值电阻的U－I图像．在丁图中，能反映小灯泡电阻的图像是________(选填“a”或者“b”)，由此可知，小灯泡的电阻与灯丝的________有关．10.如图甲是用“伏安法”测量未知电阻R x的实物电路图．第10题图(1)请用笔画线代替导线，将图甲中的实物电路连接完整．(2)闭合开关前，应将滑动变阻器的滑片移到________处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是R x______．(3)排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为______A，则未知电阻R x＝______Ω.11.小华做测量电阻的实验，电源电压为6V，滑动变阻器标有“20Ω1A”字样．第11题图(1)在图甲中用笔画线代替导线将实验电路连接完整．(2)闭合开关前应将滑动变阻器的滑片移动到________端．(3)闭合开关后，电压表示数如图乙所示．为准确测量这一电压，接下来小华应进行的操作是_____________．(4)实验中，滑片置于某位置时，电压表示数突然变为0，而电流表示数不变，产生这一现象的原因是____________．12.在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V.甲乙第12题图猜想电压表示数情况电流表示数情况灯泡断路示数接近零灯泡短路示数为零有示数(1)请用笔画线代替导线，将图甲的实物图未连接部分补充完整(连线不得交叉)．(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，将表中电压表和电流表的示数情况在空白处补充完整．(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I－U图像，如图乙所示．分析图像可知，小灯泡正常工作时灯丝电阻为________Ω.(4)从图像还可看出，小灯泡灯丝的电阻随两端电压的变化而跟着变化了．从物理学角度分析，造成这一现象的原因是____________________________．13.小明在做“用伏安法测量某定值电阻R的阻值”的实验中：第13题图(1)请你按照如图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路图连接完整．(2)实验前，为保护电路，滑动变阻器的滑片应置于________端(选填“A”或“B”)；(3)闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是________(填符号)．A.滑动变阻器断路B.R断路C.R短路(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为________A，它的阻值是________Ω.第13题图14.小希在测定电压为2.5V的小灯泡电阻时，设计了如图甲所示的电路图．第14题图(1)实验时，小希按电路图连接了电路．闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，其可能的原因是：______________．故障排除后，小希通过实验测量了多组实验数据并画出了I－U图像，如图乙所示．(2)小灯泡正常发光时的电阻为______Ω.(3)选取图像中的三组数据，通过计算后发现电阻值相差较大．你对这一现象的解释是______________________．15.小华同学用“伏安法”来测量一只阻值约为5Ω的定值电阻R x，实验室有如下器材供选用：A.两节干电池B.开关一个和导线若干C.电压表(0～3～15V)D.电流表(0～0.6～3A)E.滑动变阻器(0～10Ω)F.滑动变阻器(0～100Ω)(1)小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用________器材(选填“E”或“F”)；(2)根据设计的实验电路要求，请用笔画线代替导线连接图甲中最后的两根导线；第15题图(3)如图甲所示，连接好电路．在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至________端(选填“G”或“H”)；(4)排除故障后，电流表示数为0.4A，电压表示数如图乙所示，则本次实验测得的定值电阻R x 是________Ω.16.某同学按照如图甲所示的电路，测量额定电压为2.5V灯泡的电阻．第16题图(1)请用笔画线代替导线将图甲所示的实物电路连接完整(要求：滑动变阻器的滑片向右移动时小灯泡变亮)；(2)实验中所用电压表在未接入电路时，指针如图乙所示，在使用它测量前应进行的操作是____________；(3)故障排除后，闭合开关，移动滑片，当电压表示数为1.5V时，电流表示数如图丙所示，则此时小灯泡电阻为________Ω；(4)利用实验测得数据绘制了如图丁所示的I－U 图像，则小灯泡的额定功率为________W; 17.小洋用“伏安法”测未知电阻R的电阻值，他设计的电路图如图甲所示．第17题图(1)请用笔画线代替导线，将图乙中未完成的电路补充完整．(要求变阻器滑片向左移动时电流表示数变大)(2)连接电路时，开关应处于________(选填“断开”或“闭合”)状态．闭合开关前，滑动变阻器的滑片应移到最________(选填“左”或“右”)端的位置．(3)连接好电路，闭合开关，发现电流表和电压表都有较小的示数，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变．造成这一现象的原因可能是________．(选填字母)A.电阻R断路B.电阻R短路C.滑动变阻器短路D.滑动变阻器接了下面的两个接线柱(4)小洋排除故障后，重新连接好电路进行实验，下表是他记录的实验数据，第一次实验中电流表的示数如图丙所示，其示数是________A．通过计算，该定值电阻的阻值约是________Ω.(计算结果保留一位小数)实验次数123电压/V 1.2 1.8 2.4电流/A0.360.518.某实验小组的同学用如图所示的电路测大约几十欧的电阻的阻值．实验室提供的器材：待测电阻R x，电压约3V 的电源，电压表V(量程为3V)，开关S，导线若干．第18题图供选择的器材：滑动变阻器R1(500Ω，0.5A)，滑动变阻器R2(30Ω，0.5A)，电流表A1(量程0.6A)，电流表A2(量程60mA)．实验过程：(1)选择合适的器材，断开开关，按电路图连接电路；(2)调节滑动变阻器滑片，让接入电路的阻值最大，闭合开关；(3)缓慢调节滑动变阻器滑片到不同位置，稳定后，读取电流表和电压表示数I和U，下表是该组同学按正确操作测得的六组数据：数据序号123456电压U/V 2.402.001.601.200.800.40电流I/mA71421283542 (4)断开开关，拆除电路，复原实验器材．回答下列问题：①电流表应该选________，滑动变阻器应该选________．②滑动变阻器接入电路的阻值减小，电压表的示数________(选填“减小”“不变”或“增大”)．③利用表中数据，可算得待测电阻R x＝________Ω.(结果保留整数)参考答案1.(1)0.5(2)12(3)B2.(1)24(2)2102I I R I -(3)正常发光灯丝温度比不发光时高的多，灯丝温度越高电阻越大(4)343.(1)如答图所示(2)B (3)C (4)0.39第3题(1)答图4.(1)断开①bc 之间断路②0.325(2)①如答图所示②1201I I R I -第4题(2)答图5.(1)R＝U/I(2)右(3)1.80.247.56.(1)如答图所示第6题(1)答图(2)b(3)8.932(4)变小【解析】(1)电压表应该并联在小灯泡的两端，所选量程0～3V，并且小灯泡的右端接电压表的“3V”接线柱上，小灯泡的左端接电压表“－”接线柱上；(2)滑动变阻器和小灯泡串联，串联电路中滑动变阻器具有分压作用，如果想让小灯泡两端的电压减小，就必须让滑动变阻器两端的电压增大，应让滑动变阻器接入电路中的电阻增大，所以滑片应向b端移动；(3)小灯泡正常发光时的电阻为：R＝U额I额＝2.5V0.28A≈8.93Ω，小灯泡不接入电路中时，电阻的大小最接近于：R′＝UI＝0.1V0.05A＝2Ω；(4)小灯泡的电阻受温度的影响，温度越低，电阻越小，反之，温度越高，电阻越大．7.(1)如答图所示(2)0.2(3)不可行运用欧姆定律时，公式中的U和I是指同一导体，同一时刻的电压和电流值第7题答图【解析】(1)电压表与电阻并联，电流表与电阻串联，滑动变阻器选择“一上一下”串联在电路中，开关串联在电路中．根据各元件连接方式，连接实物图，如答图所示．(2)由图可知电流表量程选取的是0～0.6A，分度值为0.02A，指针偏转的格数为10，所以此时电流表示数为I＝10×0.02A＝0.2A．(3)不可行，导体电阻在大小上等于其两端电压与通过其自身的电流的比值，导体电压、电流、电阻具有同时性．若三次测量的电压和电流求平均值后再计算电阻，这不符合电压、电流、电阻所具有的同时性．8.(1)R＝UI断开(2)A(3)如答图所示(4)0.548第8题答图【解析】(1)伏安法测电阻的原理为欧姆定律或R ＝U I，利用电压表和电流表分别测出电压和电流，由上述公式计算出被测电阻的阻值；电路连接时，为了保护电路，开关应始终是断开的；(2)闭合开关前滑动变阻器接入电路的阻值应最大，说明滑片滑到B 端时，变阻器连入电路的阻值最大，根据“远大近小”的原则，滑动变阻器的下接线柱应接在A 端；(3)根据实物图的连接情况可以画出对应的电路图，注意可以先不画电压表，先按电路元件的顺序依次画出元件符号，组成串联电路，最后再将电压表并联在被测电阻两端；(4)从题图中可以看出，电流表的示数为0.5A ，电压表的示数为4V ，则电阻R ＝U I ＝4V 0.5A＝8Ω.9.(1)如答图所示(2)保护电路(3)0.269.6(4)b 温度第9题答图【解析】(1)由于小灯泡的额定电压为2.5V ，所以电压表选用0～3V 的量程；由于滑动变阻器的接法遵循“一上一下”的接线原则，所以连接电源“－”接线柱的那端只能是A 接线柱或B 接线柱，要求滑片向右移动时灯泡变暗，说明滑动变阻器接入电路的电阻变大，所以只能接B 端，连接的电路如答图所示；(2)闭合开关前，滑动变阻器连入电路的阻值为最大值，目的是起到保护电路的作用；(3)由图丙可知，灯泡的额定电流为0.26A ，此时灯泡的电阻为：R 灯＝U 灯I 灯＝2.5V 0.26A≈9.6Ω；(4)由图丁可知，a 图像中，电流与电压成正比，电阻阻值不变，是定值电阻图像，而b 图像中，电流与电压不成正比，由于小灯泡的电阻受温度的影响，电阻值和温度有关，随温度的升高而增大，所以b 图像是反映小灯泡电阻的图像．10.(1)如答图所示(2)最大阻值断路(3)0.2410或第10题答图【解析】(1)在利用“伏安法”测电阻的实验中，电流表应和滑动变阻器串联；根据“一上一下”的原则，应将滑动变阻器下面任意一个接线柱与电流表的“－”接线柱连接，如答图所示；(2)第一空：为保护电路，闭合开关前，应将滑动变阻器的滑片移到最大阻值处；第二空：电流表几乎无示数，说明电路中电流很小，电阻很大；电压表指针明显偏转，说明电压表两接线柱到电源两极间的电路是通路，故出现的故障为R x断路；(3)电流表所选的量程为0～0.6A，分度值为0.02A，故其示数为0.24A；第二空：未知电阻R x＝U xI x＝2.4V0.24A＝10Ω.11.(1)如答图所示(2)最左(3)断开开关，改接电压表的小量程(4)电压表发生断路第11题答图【解析】(1)滑动变阻器与待测电阻串联，电压表与待测电阻并联，如答图所示；(2)闭合开关前滑动变阻器滑片应该位于最大阻值处，本题滑片应位于最左端；(3)此时的电压表读数为2.0 V，小于电压表的小量程，因此为了准确测量该电压，应该断开开关，改接电压表的小量程；(4)电压表示数为零，电流表示数不变，说明电路的总电阻和总电压没有改变，因此只能是电压表断路．12.(1)如答图所示第12题答图(2)有示数(3)10(4)灯丝温度升高，电阻变大．【解析】(1)由于小灯泡的额定电压为2.5V，所以电压表选择0～3V量程；小灯泡的电阻在10Ω左右，所以通过小灯泡的电流小于0.6A，电流表选用0～0.6A量程，把电流表串联在电路中，把电压表并联在小灯泡两端，如答图所示；(2)若灯泡发生断路，电流表无示数，电压表有示数，接近于电压值；(3)由图乙可知，灯泡两端的电压为2.5V时，通过灯泡的电流为0.25A，所以正常发光时的电阻为：R＝UI＝2.5V0.25A＝10Ω；(4)实验时，灯丝的长度、横截面积、材料不变，灯丝温度升高，电阻变大．13.(1)如答图所示第13题答图(2)B(3)C(4)0.3914.(1)灯泡L断路(2)10(3)灯泡的电阻受到温度的影响【解析】(1)电流表无示数说明电路中存在断路的情况，电压表示数变大，说明是灯泡L断路；(2)小灯泡正常发光时U＝2.5V，电流如图所示I＝0.25A，所以R＝UI＝2.5V0.25A＝10Ω；(3)根据图中数据，通过计算发现电阻不一样，是因为电阻受到温度的影响．15.(1)E(2)如答图所示(或接右下接线柱) (3)H(或G)(4)5.5第15题答图【解析】(1)滑动变阻器在电路中是为了改变电流表和电压表的示数，实现多次测量，滑动变阻器的阻值较大，则其两端分担的电压较大，定值电阻两端分担的电压较小，当滑片移动时，电压表的示数变化较小，不利于实验结果的测量，故应选用滑动变阻器(0～10Ω)；(2)电源电压为2节干电池，为3V，故电压表量程为0～3V，滑动变阻器采用“一上一下”的接法(接左下或右下接线柱均可)，如答图所示；(3)闭合开关前，滑动变阻器阻值调至最大，即滑片移到H 端(或G端)；(4)电压表的示数为2.2V，电流表示数为0.40A ，由I ＝U R得，测得的定值电阻R x 为R x ＝U I ＝2.2V 0.40A＝5.5Ω.16.(1)如答图所示(2)调零(3)7.5(4)0.625第16题答图【解析】(1)小灯泡的额定电压为2.5V ，所以应选择电压表的0～3V 量程，并将“3”接线柱接在小灯泡的右端；题目中要求滑动变阻器的滑片向右移动时小灯泡变亮，说明向右移动时滑动变阻器接入电路中的阻值减小，应将B 接线柱接在小灯泡的右端；(2)使用电压表之前，看看指针是否对准零刻度线，若没有对准则应先调零；(3)根据图像可知，当小灯泡两端的电压为1.5V 时，通过小灯泡的电流为0.2A ，故小灯泡此时的电阻为R ＝U I ＝1.5V 0.2A＝7.5Ω；(4)根据图像可知当小灯泡两端的电压为额定电压2.5V 时，通过它的电流为0.25A ，故小灯泡的额定功率为P ＝UI ＝2.5V×0.25A ＝0.625W ．17.(1)如答图所示(2)断开右(3)D(4)0.24 4.9第17题答图18.①A 2R 2②减小③57【解析】用电流表测量电流时，电流表的指针一般要求偏转超过量程的13，而该实验中，电源电压约为3V ，待测电阻约为几十欧，所以电路中的电流肯定小于0.2A ，所以应选择电流表A 2；由于被测电阻只有几十欧，所以实验中应当选择与之阻值差不多的滑动变阻器R 2，滑动变阻器R 1的阻值太大，会使滑片的移动范围较小而不便于多次测量读取数据，造成较大误差；②滑动变阻器接入电路中的阻值减小，其分得的电压也变小，故电压表的示数减小；③根据表中的数据不难看出，当电压表的示数每减小0.4V ，电路中的电流就会增加7mA ，同时待测电阻两端的电压就会增加0.4V ，所以待测电阻的阻值为R ＝U I＝0.4V 0.007A ≈57Ω.。

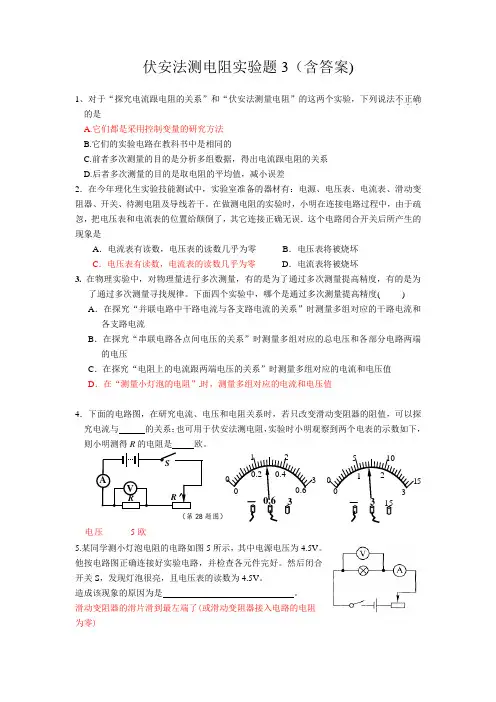

伏安法测电阻实验题3（含答案)1、对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确．．．的是A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差2．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。

在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是A ．电流表有读数，电压表的读数几乎为零B ．电压表将被烧坏C ．电压表有读数，电流表的读数几乎为零D ．电流表将被烧坏3. 在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律。

下面四个实验中，哪个是通过多次测量提高精度( ) A ．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流B ．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压C ．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值D ．在“测量小灯泡的电阻”时，测量多组对应的电流和电压值4．下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与 的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R 的电阻是 欧。

电压 5欧5.某同学测小灯泡电阻的电路如图5所示，其中电源电压为4.5V 。

他按电路图正确连接好实验电路，并检查各元件完好。

然后闭合开关S ，发现灯泡很亮，且电压表的读数为4.5V 。

造成该现象的原因为是 。

滑动变阻器的滑片滑到最左端了(或滑动变阻器接入电路的电阻为零)1 2 3 0.6 3－ 0.2 0.40.65 10 153 15－－123 0AV· ·RR ′S（第28题图）6.(2分)请利用下列器材，用笔画线连接“伏安法测量电阻”的实验电路。

伏安法测电阻实验题1.小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池.请指出他在电路设计或连接上存在的一个问题：—;经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为__________ Ω.答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分）52.在用“伏安法测导体电阻”的实验中.（1）小明连接的实物电路为图18.其中有几处是错误的, 请在错误之处打“X”并改正.（2）下表是小明同学拟出的实验报告.请将上述报告中的三处空白补充完整.实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在 _______________ ，使连入电路中的电阻最大。

②闭合开关，调节滑片P,读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出R的阻值。

实验记录电压U/V电流I/A电阻R/C2.00. 20实验结论略（3）从“实验步骤”看，存在的主要缺陷是什么.答案：（1）见图3.（电压表、电流表改接正确各得1分）（2）电路图见图4（2分）.B端或右端（1分）10（1分）（3）没有多次测量.（2分）3 .用图20所示的仪器测电阻R 的电阻值 (1)将图20的电路，连成正确的测量电路(2)电路中的滑动变阻器对电路起保护作用.因此开关闭合前，其滑片应移到最端(填“左”或“右”)；实验过程中，滑动变阻器还有另一个作用是(3)如果电路中电流表、电压表的读数如图21,电流表的读数为,电压表的读数为 o答案：(1)如图 (2)左 改变电阻两端的电压大小和通过电流的大小，从而多次测量取平均值减小误差(3) 0.4 A 2.4 V4.某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。

小灯泡上标有 rt3. 8V1.5W w字样，请完成和解答下列问题。

(1)在图22甲中a. b 分别是• 表。

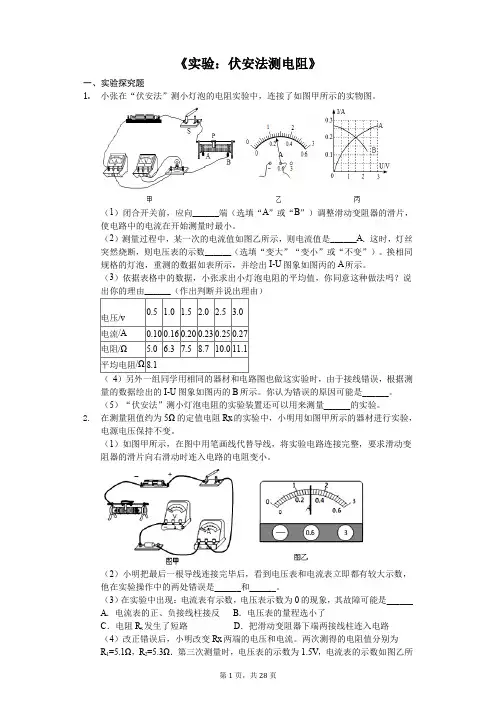

《实验：伏安法测电阻》一、实验探究题1.小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。

（1）闭合开关前，应向______端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小。

（2）测量过程中，某一次的电流值如图乙所示，则电流值是______A．这时，灯丝突然烧断，则电压表的示数______（选填“变大”“变小”或“不变”）。

换相同规格的灯泡，重测的数据如表所示，并绘出I-U图象如图丙的A所示。

（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由______（作出判断并说出理由）（）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I-U图象如图丙的B所示。

你认为错误的原因可能是______。

（5）“伏安法”测小灯泡电阻的实验装置还可以用来测量______的实验。

2.在测量阻值约为5Ω的定值电阻Rx的实验中，小明用如图甲所示的器材进行实验，电源电压保持不变。

（1）如图甲所示，在图中用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。

（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是______和______。

（3）在实验中出现：电流表有示数，电压表示数为0的现象，其故障可能是______ A．电流表的正、负接线柱接反B．电压表的量程选小了C．电阻R x发生了短路D．把滑动变阻器下端两接线柱连入电路（4）改正错误后，小明改变Rx两端的电压和电流。

两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω．第三次测量时，电压表的示数为1.5V，电流表的示数如图乙所示，则R3=______Ω，实验测得值应为R x=______Ω．（结果保留一位小数）（5）若将图甲中的电阻换为小灯泡，当滑动变阻器接入电路的电阻变小时，电压表与电流表示数的比值将______（选填“变大”、“变小”或“不变”）。

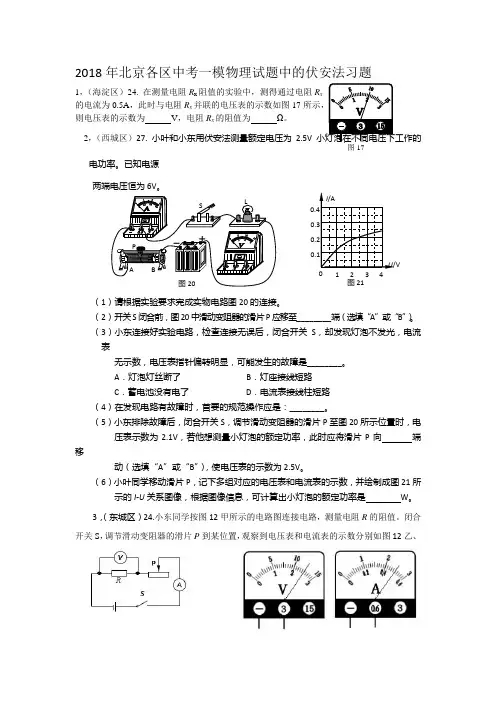

2018年北京各区中考一模物理试题中的伏安法习题1，（海淀区）24. 在测量电阻R x 阻值的实验中，测得通过电阻R x 的电流为0.5A ，此时与电阻R x 并联的电压表的示数如图17则电压表的示数为 V ，电阻R x 的阻值为Ω。

2，（西城区）27. 小叶和小东用伏安法测量额定电压为2.5V 电功率。

已知电源 两端电压恒为6V 。

（1）请根据实验要求完成实物电路图20的连接。

（2）开关S 闭合前，图20中滑动变阻器的滑片P 应移至________端（选填“A ”或“B ”）。

（3）小东连接好实验电路，检查连接无误后，闭合开关S ，却发现灯泡不发光，电流表无示数，电压表指针偏转明显，可能发生的故障是________。

A ．灯泡灯丝断了 B ．灯座接线短路 C ．蓄电池没有电了 D ．电流表接线柱短路 （4）在发现电路有故障时，首要的规范操作应是：________。

（5）小东排除故障后，闭合开关S ，调节滑动变阻器的滑片P 至图20所示位置时，电压表示数为2.1V ，若他想测量小灯泡的额定功率，此时应将滑片P 向 端移动（选填“A ”或“B ”），使电压表的示数为2.5V 。

（6）小叶同学移动滑片P ，记下多组对应的电压表和电流表的示数，并绘制成图21所示的I -U 关系图像，根据图像信息，可计算出小灯泡的额定功率是 W 。

3，（东城区）24.小东同学按图12甲所示的电路图连接电路，测量电阻R 的阻值。

闭合开关S ，调节滑动变阻器的滑片P 到某位置，观察到电压表和电流表的示数分别如图12乙、图17图21丙所示。

其中电压表的示数为______V ，则电阻R 的阻值为__________Ω。

4，（延庆区）24．小岩利用电压表和电流表测量小灯泡的电功率。

实验过程中，与小灯泡并联的电压 表的示数如图19甲所示，与小灯泡串联的 电流表的示数如图19乙所示，则电压表的 示数为 V ，电流表的示数为 A ，此 时所测量的小灯泡的电功率为 W5，（通州区）26.如图15甲所示，实验桌上的实验器材有：电压为3V 的电源、开关、符合实验要求的滑动变阻器、已调零的电流表和电压表、待测电阻各一个，导线若干。

《伏安法测电阻试验》四种题型及模拟试题（附参考答案）【四种题型】题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。

让电压表一端先后接到b点和c点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。

电压表的两端应接在a、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a、________两点。

变式：用伏安法测金属电阻（约为）的值。

已知电流表内阻为，量程为0.6A，电压表内阻为几千欧，量程为3V，电源电动势为9V，滑动变阻器的阻值为，额定电流为5A，试画出测量Rx的原理图。

题型2、实验器材的选择及实验电路的设计问题：如图所示为用伏安法测定一个定值电阻阻值的实验所需的器材实物图，器材规格如下：（1）待测电阻；（2）直流毫安表（量程0~20mA，内阻）；（3）直流电压表（量程0~3V，内阻）；（4）直流电源（输出电压6V，内阻不计）；（5）滑动变阻器（阻值范围0~，允许最大电流1A）；（6）开关1个，导线若干。

根据器材规格及实验要求，在本题的实物图上连线。

变式：欲用伏安法测定一段阻值为左右的金属导线的电阻，要求测量结果尽量准确，备有以下器材：A. 电池组（3V、）B. 电流表（）C. 电流表（）D. 电压表（0~3V、）E. 电压表（0~15V、）F. 滑动变阻器（0~）G. 滑动变阻器（0~）H. 开关、导线（1）上述器材中应选用的是______________。

（2）实验电路应采用电流表__________接法（填“内”或“外”）。

（3）画出实验电路图。

题型3、电表内阻的巧妙测量问题：（全国高考题）从下列器材中选出适当的实验器材，设计一个电路来测量电流表的内阻，要求方法简捷，有尽可能高的精确度，并能测得多组数据。

电流表，量程10mA，内阻待测（约）；电流表，量程，内阻；电压表，量程10V，内阻；电阻，阻值约为；滑动变阻器，总阻值约；电源E，电动势1.5V，内阻很小；开关S，导线若干。

15.3“‘伏安法’测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是( )A.改变待测电阻两端的电压B.改变待测电阻中的电流C.为了使电流表能选用小量程而使测量结果更准确D.保护电路中的电路元件2.在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏B. 电流表和电源损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数3.在用伏安法测电阻实验中,王力同学不小心将、两表位置接反,如图所示,已知两表量程合适,则闭合开关后,会发生的现象是( )A.电流表烧坏B.电压表烧坏C.电源烧坏D.电压表示数等于电源电压4.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（）A. B. C. D.5.如图所示是某同学测电阻的实验电路。

闭合开关,观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是( )A.滑动变阻器短路B.滑动变阻器连入电路中的阻值较大C.定值电阻开路D.定值电阻的阻值较大6.要测量一个阻值约为600Ω的电阻R x，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0﹣9999Ω 5A）各一个，开关、导线若干．下列四个设计方案中，能测出R x阻值的最合理的方案是（）A. B. C. D.7.一个20Ω的电阻,接在由4节干电池串联的电源上,要测这个电阻中的电流和两端的电压,电流表、电压表选择的量程应为( )A.0～0.6A,0～3VB.0～0.6A,0～15VC.0～3A,0～3VD.0～3A,0～15V8.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（）A. 电压表烧坏B. 电流表烧坏C. 电压表有读数，电流表读数为零D. 电流表有读数，电压表读数为零9.小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，小红所连接的电路可能是下列电路图中的哪一个（）A. B.C. D.10.如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是( )A. 电流表烧坏B. 电压表烧坏C. 两表都烧坏D. 灯泡不亮11.下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）A. 电阻跟温度的关系B. 小灯泡的电功率C. 电流跟电压的关系D. 小灯泡的电阻12.某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是（）A. B. C. D.13.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V，原因可能是（）A. 小灯泡出现了短路B. 小灯泡出现了断路C. 选取的滑动变阻器阻值太小D. 电源电压太低14.用“伏安法测电阻”实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）A. 测量值等于电阻的实际阻值B. 测量值小于电阻的实际阻值C. 测量值大于电阻的实际阻值D. 以上三种情况都有可能二、填空题15.在测量小灯泡电阻试验中，________（能/不能）求平均值，因为________，测量定值电阻试验中________（能/不能）求平均值，原因________ 。

1.小陆做“电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变）、待测电阻RX 、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。

他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.20~0.58安，电压表示数相应的变化范围为4.0~0伏，当移动变阻器滑片到某个位置时，电压表、电流表的十数分别如图13（a ）、（b ）所示。

请将下表填写完整。

（计算电阻时，精确到0.1欧）________2.某班在进行测定小灯泡阻值的实验中⑴某小组根据已有器材，连接了实物电路如图所示，请根据实物连接图在框内画出对应的电路图.⑵电路接通前，小明用开关试触，先是发现电流表示数如图所示，则产生的原因是__________.小明调整电路后发现电压表示数如图，则产生的原因是__________.3.现准备用“伏安法”测量额定电压为2.5V的小灯泡的电阻，实验室能提供的实验器材有：A ．待测小灯光L （其正常工作时的电阻值约为10Ω）；B ．二节新的干电池串联（每节干电池的电压为1.5V ）；C ．电压表一个（量程为0～3V ，0～15V ，电阻为5K Ω）；D ．电流表一个（量程为0～0.6A ，0～3A ，电阻为5Ω）；－ ＋LSE．滑动变阻器R0（阻值为0～50Ω，额定电流为1A）；F．开关S一个,导线若干.则：（1）如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约为A，因此，电流表的量程应选0～ A。

（2）由于电流表和电压表都有一定的电阻，严格来说将它们接入电路后，对电路都要产生一定的影响。

那么，为了减少误差，在甲、乙所示的电路图（未画完）中，最好选（选填“甲”或“乙”）。

（3）根据以上选择的电路图，在丙图中用铅笔画线代替导线进行连线，使之成为能比较精确地测量出小灯泡电阻的电路（其中，部分导线已连接）。

①将实验步骤中的空格填写完整。

伏安法测导体的电阻一、填空题(本大题共1小题，共2.0分)1. 在用伏安法测量电阻的实验中，连接电路时，开关应处于______状态；若电流表、电压表的示数如图所示，则被测电阻的阻值是______Ω．二、实验探究题(本大题共42小题，共252.0分)2. 小红做“用电流表、电压表测电阻”实验，所用器材齐全且完好。
