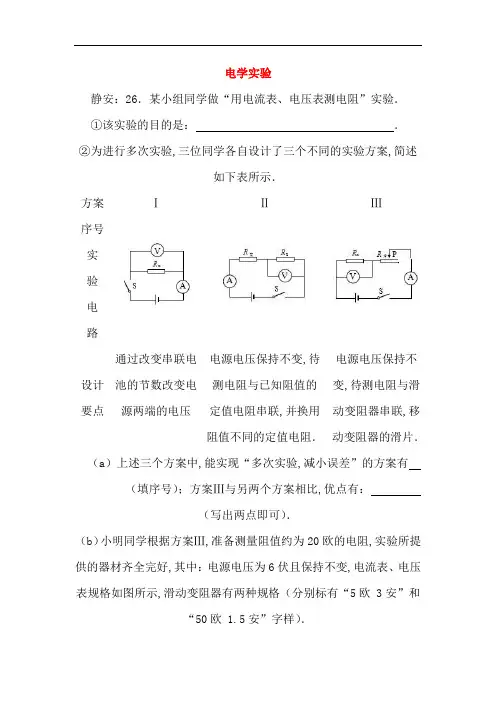

2018物理一模伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω ”。
（1）甲同学按照18（a ）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到 （选填“A”或“B”）端。
（2）甲同学闭合电键，将滑动变阻器的滑片P 移到某一位置时，两电表示数如图18（b ）所示，由此可知：电压表示数为 伏，电流表示数为 安。
（3）甲同学继续移动滑片获取多组数据，其目的是 。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确 （选填“是”或“否”），并简述你的理由： 。
2． 为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________； ③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
（a ）闭合电键S 后，移动滑动变阻器滑片P 的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。
________________________________________ （b ）请在下表中补上实验数据表格的有关栏目。
0 03（a ） 图18（b ）3．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R x 、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a ）、（b ）所示。
他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。
根据该同学的实验及测量的数据，完成以下问题。
① 实验所用电源的电压为________(14)伏。
② 请将上表填写完整。
（计算电阻时，精确到欧）________(15)4. 小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好，滑动变阻器所标的“1安”字样清晰可见。
小红在连接变阻器时将滑片置于一端，使其电阻线全部接入电路中，电路连接完毕后试触电键，观察到电压表的指针位置如图12（a ）所示。
她经过分析思考，重新正确连接电路，且实验步骤正确，闭合电键后观察到两电表的示数分别为安、伏。
随后根据要求，又进行了两次实验，其中一次实验是使电路中的电流达到最大，此时两电表的指针位置如图12（b ）、（c ）所示。
① 根据图12（b ）、（c ）所示，该次实验所测得待测电阻的阻值为________(15)欧。
（计算结果精确到欧）② 根据相关信息，请写出试触电键时电压表接在电路中的可能位置。
________(16)③ 根据相关信息，求本实验所用滑动变阻器的最大阻值。
________(17)（写出简要的计算过程或理由）5．小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所有器材均完好。
他移动滑动变阻器的滑片到阻值最大处，闭合电键，观察到电压表示数如图19所示，且电流表指针偏离零刻度线的角度与电压表相同。
然后他移动变阻器的滑片至中点，观察到电压表的示数变小至伏。
接着他继续移动变阻器的滑片，发现电路中的最大电流为安。
请将下表填写完整。
（计算电阻时，精确到欧） （9）（a ） 图14 （b ）图12（a ） （b ） （c ）6．小汇同学做“用电流表、电压表测电阻”实验，现只有电源（电压大于6伏且保持不变）、待测电阻x R 、电流表（0-3安量程档损坏）、定值电阻110R =欧、230R =欧、电键、若干导线等器材。
他经过思考，进行了三次实验，实验电路图及闭合电键S 后对应的电流表的示数分别如图17（a ）、（b ）、（c ）所示。
请根据相关信息将下表空格填写完整___________________。
分析表格中的数据可得：待测电阻x R 的阻值为_________欧。
7．小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为伏的整数倍且保持不变）、滑动变阻器A 、B 两个待选（A 标有“10Ω 1A”字样、B 标有“20Ω 2A”字样），电流表、电压表（只有0~3伏档完好）、待测电阻x R 、电键以及导线若干。
小华正确连接电路，实验步骤正确，闭合电键时电表的示数如图19（a ）、（b ）所示。
小华略微移动变阻器的滑片，发现电压表的指针就满偏了。
经过思考，小华仅调整电压表接入电路的位置并重新实验，当滑片移至某点时，电流表的示数为安，电压表的示数如图20所示。
当滑片移至某端点时，电流表的示数为安。
①实验中所用电源的电压为______伏，选用的滑动变阻器为_______（选填“A”或“B”）； ②请将下表填写完整。
（计算电阻时，精确到欧）（请填到答题卡上的表格中）_______8．小闵在做“伏安法测电阻”实验中，所用电源电压为6伏、待测电阻R X 、标有“20欧 1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图20所示）、电键及导线若干，所有器材均完好。
他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中。
他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为安~安。
当他移动滑片至电流表指针位于如图20（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍。
图19（1）请画出小闵连接的电路图。
（9） （2）请将表格填写完整。
（10）9．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴ 实验原理_________。
⑵ 请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整。
P 移到_____端（选填“A”或“B ”）。
⑷ 小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸ 解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是欧和欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
10．小王在“用电流表、电压表测电阻”的实验中，元件均完好，电源电压为2伏的整数倍，滑动变阻器上标有“20Ω 2A”字样。
他正确连接电路，实验步骤正确，闭合电键后，电流表的示数如图14(a)所示；当把滑动变阻器的滑片P 恰好移到中点时，电压表示数如图14(b)所示；小王继续移动滑片P ，在确保安全的情况下，又测得电路中的最大电流为安。
根据以上信息，小张经思考后认为，小王所用的电源电压为6伏。
请你通过计算说明，小张的判断是正确的。
请将下表填写完整。
(14) (15) (16) (计算电阻时，精确到欧)图20（甲） 图20（乙）图13BA图14图14(a)— 3(b)— 3 1511．在“用电流表、电压表测电阻”的实验中，小李同学连接电路进行实验．所用电源为3节新干电池串联2A ”字样．（1）其实验原理是 ；（2）连接实验器材时，电键应该处于 （选填“断开”、“闭合”或“任意”）状态． （3）小李的实验步骤正确，闭合电键时，观察电流表的示数并记录在序号1中。
接着，他移动滑片到中点位置附近，发现电压表的示数如图15（a ），电流表示数如图15（b ）所示，记录在序号2中．他继续移动滑片，发现电流表最大示数比图15（b ）多了安．请在下表中将该同学设计的表格空白处填写完整。
（计算电阻时，精确到欧）。
12. 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为安。
小李移动滑片P 到某一位置，发现电压表和电流表示数如图14（a ）、（b ）所示。
他继续移动滑片P 至另一端时发现电流表示数为安。
① 请画出小李同学的实验电路图。
________② 请将正确的数据填写在下表中。
（计算电阻时，精确到欧）________（a ） （b ）图14（a ）13．小李做“用电流表、电压表测电阻”的实验，实验器材齐全并完好，电源由几节新干电池组成，且电压保持不变。
他正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。
闭合电键后，两电表示数如图18（a ）、（b ）所示。
接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零。
经过思考，他重新正确连接电路，操作步骤正确。
闭合电键后，两电表指针所在位置仍与图18（a ）、（b ）一致。
他记下此时的电压、电流值作为实验中的第一组测量数据。
小李由于记录不规范，他将正确测得的另两组实验数据记录在草稿纸上，如图19所示。
①调整电路后，图18（a ）中电流表的示数为 安，本实验所用的电源电压为 伏，滑动变阻器的最大阻值为 欧②根据记录的数据信息，计算出待测电阻的平均值是 欧。
（精确到欧）③另一组同学在实验中，由于操作不当将滑动变阻器烧坏，若没有可替换的其他滑动变阻器，为了顺利完成实验，他们可以采取的操作方法是 。
参考答案1.（11）B 。
（12）；（13）。
（14）多次改变被测电阻两端的电压及通过的电流，以便取平均值减小误差。
（15）是；（16）根据题目数据可计算当变阻器R 2为最大值20欧时，R 1两端电压最小为2伏，所以序号1数据不可能存在，应重新实验。
（其他答案合理即可）2. ①R=U/I ②乙；多次测量取平均值，减小误差图18（a ） 图19③3.4. （15） （16）电压表并联在电源或滑动变阻器的两端。
（17）图12（b ）、（c ）时，电流最大，即变阻器连入电路电阻为零，所以图12（c ）的电压表示数为6伏，即电源电压。
R 变 = U 变 I =6伏-2伏 安=20欧5.6.Rx=20欧7. 29.①45；A8.9. ⑻ R =IU; ⑼ （电路连接正确）。
⑽ （需与实际连接情况相对应）⑾电源电压过高； ⑿ 欧。
10.(13)电路最大电流为安，因此电流表选用0~安量程 刚闭合电键时，I =安，R 滑大=20欧，U 滑大=IR 滑大=安×20欧=伏，∴U >伏滑片移到中点时，U x =伏，U 滑应于小伏，∴U <伏 ∵电源电压为2伏的整数倍， ∴U =6伏，小张的判断正确。
11. R =IU;断开；12.13. （9）；（10）6；（11）25；（12）欧；（13）通过增减串联电池的节数的方法，改变待测电阻两端的电压和通过的电流。
