管道检测设备说明书

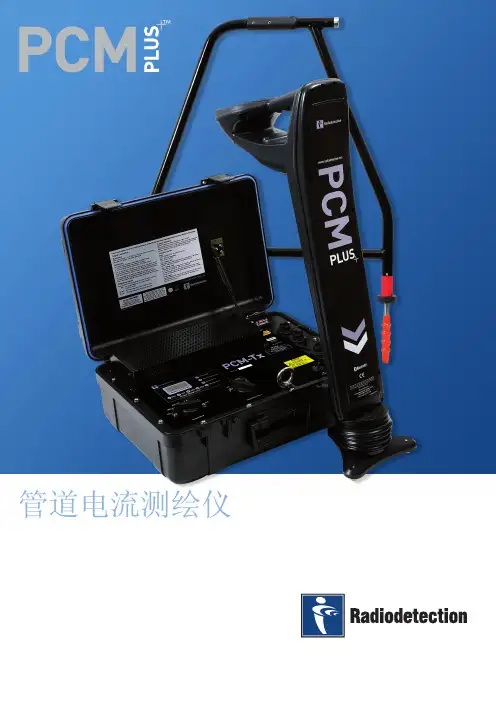

™管道电流测绘仪定位和测量管道的电磁检测设备逐渐的和GIS系统以及市场上现售的GPS系统结合，提供管道中心线，x，y，z轴和时间坐标的精确记录以进行后期的绘图分析：这是PCM+的主要功能之一PCM+对管道进行预防性维护，延长管道寿命，并在早期发现侵蚀。

这也是雷迪公司对环境保护的承诺.PCM +系统包括一个便携式发射机及手持式接收机。

发射机和CPS站点连接，可以向管道施加一个特殊的近直流信号。

接收机可以在最大30公里（19英里）的范围内定位这种特殊信号来识别管道的位置和深度.一旦管道被定位，技术人员就可以绘制沿管道的泄漏电流图，显示出信号电流大小和方向，从而迅速的确定防腐层破损.确定了管道的破损段之后，使用A字架，可以进一步将破损位置和深度确定在1米（3英尺）的范围内。

PCM+使用自动信号衰减（ASA），先进电流方向（ACD），以及适应地理补偿，能准确、轻松地定位和测绘与其他金属结构搭界、电力干扰、和管道拥堵等位置，实时测量PCM电流（ACCA）和电压梯度（ACVG）.操作者不需完成“电流跨度”，不需手工计算，就可以确定通常需要直连才能测量的沿管道传播的CP(阴极保护)电流.PCM+在任何模式下的测绘图，也同时储存和显示在接收机上，记录的测绘信息可以使用蓝牙传输到PC机或者可选的PDA（和GPS数据连接）上，以图形格式显示用来进行快速分析.PCM+及其配套设备是适合管道技术人员最新的准确，快捷和可靠的管道电流测绘工具.PCM+接收机特点■精确定位和PCM（管道电流测绘）于一体■数据完整性■自动信号衰减■先进的电流方向功能■自适应接地补偿■电力模式测量深度■电流测绘■3秒钟之内ACCA绘图，最多可以存储1000个数据■多达1000个数据记录■通过蓝牙将测绘数据实时上载至PDA或PC机■整合GPS数据■PDA和PC机的免费分析软件■和标准的GIS软件兼容■图形测绘模式定位深度定位电流时相同步■低电量损耗，全天测量■背光/原声PCM-Tx发射机特点■150瓦大功率■范围30公里（19英里）@4Hz电流使用雷迪GML 测绘软件可以实时（通过PDA 或者PC 机）进行绘图分析为提供更加快速的绘图信息分析，PCM+可以和PDA 或者PC 机进行无线连接，立刻上载信息，而且和GPS 系统连接，通过雷迪GML 测绘软件将所有信息上载至数据库。

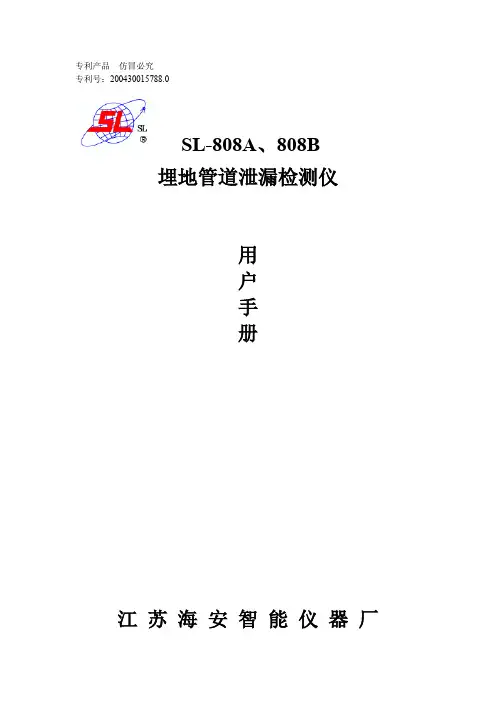

专利产品仿冒必究专利号：200430015788.0SL-808A、808B埋地管道泄漏检测仪用户手册江苏海安智能仪器厂目录(一).概述 (1)(二).技术性能及参数 (1)(三).结构组成 (2)(四).工作原理 (4)(五).操作步骤 (5)(六).充电要求 (8)(七).注意事项 (8)(八).仪器保养 (8)(九).仪器主、附件 (9)一、概述SL-808系列埋地管道泄漏检测仪是我厂最新研制开发的专利产品，它吸收了国内外最新的气体探测技术。

根据我国燃气行业的特点，采用新颖独特的设计构思。

该仪器具有灵敏度高，选择性好，高稳定性，移动灵活，使用轻巧方便等特点，具备灵敏度可调，声音报警和数值显示功能。

本产品既能在管线上的路面进行探测，又能检测管线附近的坑、井，对石油液化气、人工煤气、天然气等可燃性气体进行检漏，它是我国燃气行业中必不可少的检漏设备。

本仪器具有的特点：1、采用进口传感器及吸气泵，吸入式检漏，灵敏度高，响应速度快；2、手持式探杆、多种配套探头，可对地上、地下的可燃性气体进行泄漏检测；3、检漏仪可根据外界环境变化，通过调整增益，设定报警临界点，从而提高查漏的精度；4、本机配置具有良好的循环、通风过滤系统，可避免传感器产生惰性（俗称“探头中毒”），增强仪器的可靠性，耐久性，灵敏度，克服同类产品致命的弱点；5、配备耐磨钟式探头，有一定抗风能力；6、内置式高能充电镍氢电池组，高容量，可循环使用；7、仪器线路采用模块化，整机三防设计，从而提高仪器野外使用寿命和可靠性。

二、技术性能及参数1、检测气体：A型——天然气、液化石油气B型——氢气、人工煤气2、检测方式：泵吸式3、气体流量：1L/min4、检测原理：半导体式5、报警点设定：5-1000ppm，任意设定6、响应时间；≤7秒7、预热时间：<10分钟8、恢复时间：≤10秒9、显示方式：液晶数字显示10、工作电源：7.2V（可充电镍氢电池组）11、连续工作时间：>8小时12、环境风速：<2米/秒13、环境温度：-10—40℃14、相对湿度：<95%RH15、重量：2Kg16、外形尺寸：210mm×205mm×60mm三、结构组成A、前面板：1、开机键2、关机键3、电源电压指示灯4、浓度指示灯5、充电指示灯6、报警指示灯7、量程开关（“×1”实际值等于显示值，“×100”实际值=显示值×100倍；B型×50）8、调零旋钮9、显示屏10、进气口11、出气口B、后面板：1、220V电源插口2、扬声器3、100ppm校准4、10000ppm校准5、报警设定（出厂时标定在50ppm）C、探杆1、钟式探头锁紧螺母2、钟式探头3、过滤器下罩4、滤纸5、"O"密封圈6、滤纸压板7、平密封圈8、过滤器上罩9、平密封圈10、连接螺母11、连接气咀12、导气软管四、工作原理当输送的可燃性气体在地下管道被腐蚀或破裂穿孔后，产生泄漏，并向地面及裂缝、孔洞等处冒跑，扩散，利用气敏探头进行探测，当接触到可燃性气体后，传感器输出电压信号使得检漏仪表头指示迅速变大，并同时发出音响报警信号（结合探管、风向等综合因素做相关分析，即可准确、迅速找到漏点位置）五、操作步骤（一）、使用前准备：（1）根据检测要求选择钟式探头或针式探头（钟式探头适用于埋地管网检测，针式探头适用于阀井以及调压站箱或户内检测，同时适合于埋地管道打孔检漏）。

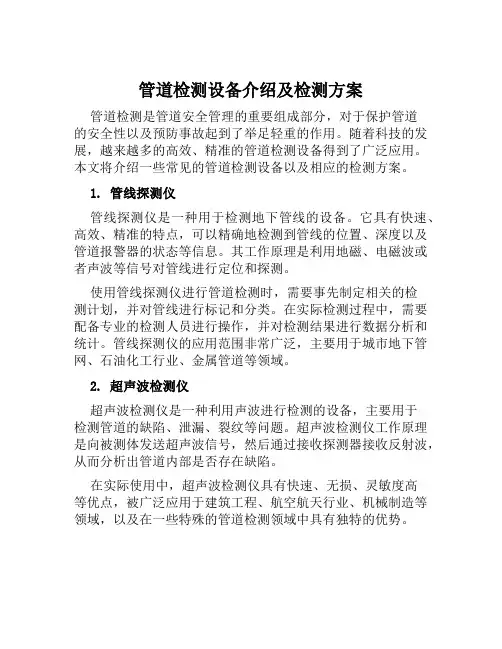

管道检测设备介绍及检测方案管道检测是管道安全管理的重要组成部分，对于保护管道的安全性以及预防事故起到了举足轻重的作用。

随着科技的发展，越来越多的高效、精准的管道检测设备得到了广泛应用。

本文将介绍一些常见的管道检测设备以及相应的检测方案。

1. 管线探测仪管线探测仪是一种用于检测地下管线的设备。

它具有快速、高效、精准的特点，可以精确地检测到管线的位置、深度以及管道报警器的状态等信息。

其工作原理是利用地磁、电磁波或者声波等信号对管线进行定位和探测。

使用管线探测仪进行管道检测时，需要事先制定相关的检测计划，并对管线进行标记和分类。

在实际检测过程中，需要配备专业的检测人员进行操作，并对检测结果进行数据分析和统计。

管线探测仪的应用范围非常广泛，主要用于城市地下管网、石油化工行业、金属管道等领域。

2. 超声波检测仪超声波检测仪是一种利用声波进行检测的设备，主要用于检测管道的缺陷、泄漏、裂纹等问题。

超声波检测仪工作原理是向被测体发送超声波信号，然后通过接收探测器接收反射波，从而分析出管道内部是否存在缺陷。

在实际使用中，超声波检测仪具有快速、无损、灵敏度高等优点，被广泛应用于建筑工程、航空航天行业、机械制造等领域，以及在一些特殊的管道检测领域中具有独特的优势。

3. 管道内窥镜设备管道内窥镜设备是一种可穿越管道内部进行检测的设备，主要用于检测管道是否存在裂纹、腐蚀、碰撞、连接是否牢固等问题。

管道内窥镜设备分为硬性内窥镜和软性内窥镜两种类型，工作原理是通过显微镜头组成的探头进行管道检测。

在实际应用中，管道内窥镜设备十分灵活且精准，因此被广泛应用于建筑工程、石油化工行业、电力系统等领域。

4. 管道流量计管道流量计是一种用于测量管道内液体或气体流量的设备。

主要根据热量、压差、超声波、质量等原理进行测量。

管道流量计可以测量管道内部的流速、密度、压力、温度等参数，从而精准地计量管道的流量，并提供可靠的流量计量数据。

在实际应用中，管道流量计主要用于化工、石油、天然气、水务、供热等领域，以及工业生产和民用建筑等行业。

测量仪器说明书目录一、GeoPluse浅地层剖面仪操作规程 (1)1、仪器简介 (1)1）功能简介 (1)2）系统配置 (1)2、GeoPluse浅地层剖面仪系统配置连接 (1)1）换能器安装 (1)2）5430A收发机与5210A接收机连接 (2)3）接通电源 (4)3、5210A与5430A收发机功能键简介 (4)1）5430A收发机功能键简介 (5)2）5210A接收机功能键简介 (5)4、数据采集后处理 (7)二、Knudsen 320Ms双频测深仪操作规程 (14)1、仪器简介 (14)1）工作原理 (14)2）功能简介 (14)2、系统配置连接 (15)1）换能器连接 (15)2）Knudsen 320Ms主机与电脑的连接 (15)3）接通电源 (16)3、Knudsen 320Ms菜单结构 (16)4、数据采集后处理 (21)三、TideMaster型潮位仪操作规程 (29)1、仪器硬件设置 (29)1）主要设备仪器 (29)2）操作及安装使用 (31)2、临时验潮站站址选择原则 (31)3、仪器的软件设置 (31)四、GPS操作规程 (41)1、工作原理 (41)2、基准站操作 (41)1）仪器架设 (41)2）用手簿启动基准站 (44)3、Trimble SPS461 GPS罗经设置及使用说明461）网络连接方法设置461 (46)2）SPS461 信标机定位定向仪液晶屏设置说明 (51)五、海底管线铺设导航、定位技术 (64)1、GPS定位原理 (64)2、海洋定位技术 (65)1）差分GPS技术 (65)2）信标差分技术 (65)3、GPS 控制网及基准站的设立解算 (66)1)基准站的选定和设立 (66)2)GPS控制网的布设、施测和解算 (67)3）测区的坐标七参数的解算 (68)4）利用转化参数转换坐标 (69)4、海底管道施工导航定位技术 (69)1）海底管线临时定位桩施工 (69)2）铺管船法海底管线铺设导航定位 (71)六、海底管线预、后调查方案 (75)1、概述 (75)1）项目概述 (75)2）海底管线状态简介 (75)2、使用检测仪器进行海底管线铺设后调查内容761）海底管线外观检查 (76)2）经处理后的完工调查 (77)3、后调查作业设备及选用原则 (77)1）测深设备 (77)2）旁侧声纳 (78)3）浅地层剖面仪 (78)4、调查作业施工 (79)1）作业准备 (79)2）计划线布设 (79)3）作业方法和步骤 (81)4）作业注意事项 (82)5、数据采集、记录以及报告 (83)1）数据采集 (83)2）数据处理 (84)6、组织机构与职责 (86)一、GeoPluse浅地层剖面仪操作规程1、仪器简介1）功能简介使用GeoPluse浅地层剖面，得到几十米深的纵断面工程地质图，探明海底泥层的构成、岩性、断层位置以及有无埋设其他管道等，然后将所取得的几条走向资料进行对比，以确定最优的路由。

关于管道cctv检测设备组成介绍和主要技术要求常见的管道CCTV检测设备主要由主控制器、线缆盘、爬行器和摄像头组成。

管道CCTV检测主要是通过闭路电视录像的形式，使用摄像设备进入排水管道将影像数据传输至控制电脑后进行数据分析的检测。

可以进行影像处理、记录摄像头的旋转和定位。

具有高质量的图像记录和文字编辑功能。

主控制器:控制整个设备的运行与操作，包括硬件控制和软件控制。

主控制器面板上安装有操作按纽和旋钮，用于控制摄像头、灯光和电行器。

主控制器上的液晶显示善、鼠标和键盘还便于显示日期、时间、距离信息、标注字符，并进行的一些必要的操作。

主控制器上应有DVD刻录光驱，供刻录光盘存储资料使用。

线缆盘:安装有手摇柄，用于手动盘绕电缆于线缆盘上;线缆盘上安装有距离计数器，用于记录爬行器行进的距离，便于检测人员确定管道缺陷的位置。

电缆端部与爬行器相连。

爬行器:有轮胎式和履带式，连接在电缆尾部的爬行器内部装有电机，结构上为防水设计，可以在有水的管道内部行进，爬行器的头部安装了摄像头和灯光，根据管径的不同，可选配不同直径大小的轮胎与爬行器相连。

摄像头：摄像头应具有超高的感光能力、逼真的画质和广视角捕捉画面，能够进行变焦和数字变焦的操作。

摄像头两侧安装有可以调节亮度的灯关，作为摄像头光源。

旋转摄像头可以进行全-方-位观测。

管道cctv检测设备主要技术要求(1)爬行器应满足不同口径：市政排水管道管径多数介于DN300-DN1500mm之间，有的甚至更大。

(2)结构和密封性:排水管道污水横流，垃圾成堆，恶劣的环境需要CCTV检测设备具有坚固的机械结构和良好密封性能。

(3)线缆盘架：电缆长度的基本要求是120m。

线缆盘架应具备电缆长度技术功能，长度技术功能是CCTV设备的基本功能之一，它的作用在与缺陷的纵向准确定位。

(4)爬行能力：爬行能力的标准是当电缆长度120m时，爬坡能力应大于5度。

爬坡能力是指爬行器的能爬上坡的角度，爬坡能力更重要的作用体现在长距离检测时，爬行器不但要克服其自身重力所带来的阻力，还要拖着长长的尾巴(线缆)一同前行，这也是性能优越的CCTV检测设备必要的要素。

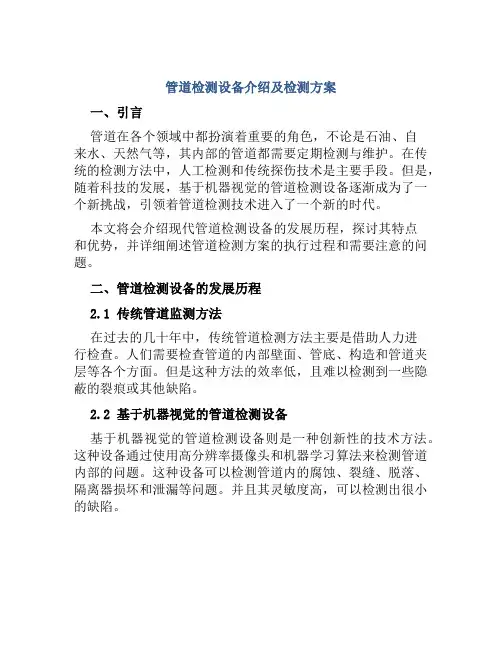

管道检测设备介绍及检测方案一、引言管道在各个领域中都扮演着重要的角色，不论是石油、自来水、天然气等，其内部的管道都需要定期检测与维护。

在传统的检测方法中，人工检测和传统探伤技术是主要手段。

但是，随着科技的发展，基于机器视觉的管道检测设备逐渐成为了一个新挑战，引领着管道检测技术进入了一个新的时代。

本文将会介绍现代管道检测设备的发展历程，探讨其特点和优势，并详细阐述管道检测方案的执行过程和需要注意的问题。

二、管道检测设备的发展历程2.1 传统管道监测方法在过去的几十年中，传统管道检测方法主要是借助人力进行检查。

人们需要检查管道的内部壁面、管底、构造和管道夹层等各个方面。

但是这种方法的效率低，且难以检测到一些隐蔽的裂痕或其他缺陷。

2.2 基于机器视觉的管道检测设备基于机器视觉的管道检测设备则是一种创新性的技术方法。

这种设备通过使用高分辨率摄像头和机器学习算法来检测管道内部的问题。

这种设备可以检测管道内的腐蚀、裂缝、脱落、隔离器损坏和泄漏等问题。

并且其灵敏度高，可以检测出很小的缺陷。

三、基于机器视觉的管道检测设备的特点和优势3.1 特点•非接触、无破坏性：机器视觉设备通过摄像头检测管道内部情况，不会对管道造成任何破坏或影响。

•自动化：机器视觉设备操作起来简单、便捷，可以处理大量的数据，并且具有自动化的功能。

•精度高：机器视觉设备可以检测出很小的缺陷，甚至是毫米级别的问题。

•可靠性强：机器视觉设备的精度高、自动化程度高，检测结果可靠。

3.2 优势•提高检测效率：机器视觉设备的检测速度快，一天可以检测数公里的管道，大大提高了检测效率。

•降低人员伤害率：传统的管道检测需要人工进入管道内部进行检测，存在着安全风险。

而基于机器视觉的检测方式则彻底解决了这个问题。

•降低成本: 传统管道检测需要大量的人力物力，而机器视觉设备能够自动化的检测，不需要大量的人力支持。

其成本也更加低廉。

四、管道检测方案4.1 前期准备首先，我们需要制定检测计划和方案，以确保设备的正确使用并达到检测的目标。

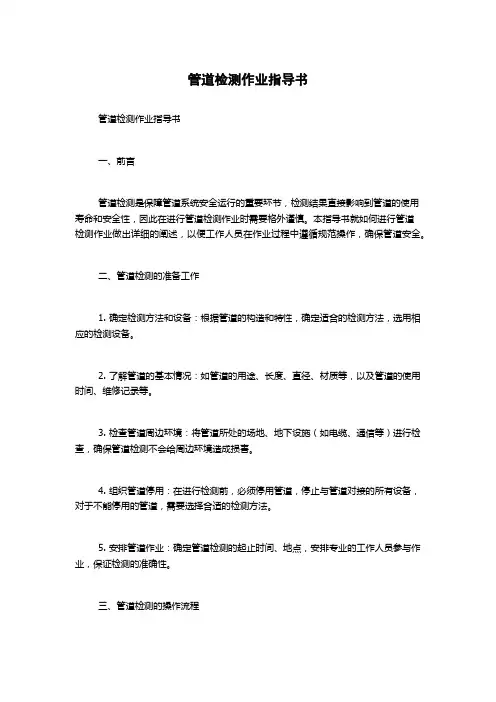

管道检测作业指导书管道检测作业指导书一、前言管道检测是保障管道系统安全运行的重要环节，检测结果直接影响到管道的使用寿命和安全性，因此在进行管道检测作业时需要格外谨慎。

本指导书就如何进行管道检测作业做出详细的阐述，以便工作人员在作业过程中遵循规范操作，确保管道安全。

二、管道检测的准备工作1. 确定检测方法和设备：根据管道的构造和特性，确定适合的检测方法，选用相应的检测设备。

2. 了解管道的基本情况：如管道的用途、长度、直径、材质等，以及管道的使用时间、维修记录等。

3. 检查管道周边环境：将管道所处的场地、地下设施（如电缆、通信等）进行检查，确保管道检测不会给周边环境造成损害。

4. 组织管道停用：在进行检测前，必须停用管道，停止与管道对接的所有设备，对于不能停用的管道，需要选择合适的检测方法。

5. 安排管道作业：确定管道检测的起止时间、地点，安排专业的工作人员参与作业，保证检测的准确性。

三、管道检测的操作流程1. 检测前的准备（1）设备校准：检查检测设备是否正常，根据厂家提供的操作说明书进行校准。

（2）检测人员进行安全检查：检查工作人员是否穿戴合适的安全设备，确认所处的环境是否安全。

（3）进行管道清理：将管道内残留的水和污物清理干净，这是确保检测精准度的基本保障。

2. 检测过程（1）检测设备放置：按照检测设备说明，按要求将设备放置在检测点上方，确保设备能够对管道内壁进行完整探测。

（2）开始检测：按照设备的操作说明，打开设备开关，开始进行检测，将检测结果记录下来。

（3）检测导线拖动：在检测某一段管道时，需要拖动导线使检测设备能够检测整段管道内壁的情况。

（4）检测记录：在检测过程中，将检测结果记录在相关的记录表中，包括检测点位置、检测时间、检测结果等重要信息。

3. 检测结束（1）检测设备关闭：在检测结束后，将设备关闭，关掉所有电源。

（2）管道回复使用：当检测完毕后，将管道内的所有设备按照流程恢复正常使用状态，加以巡检确认，确保管道恢复使用后运行正常。

管道检测作业指导书管道检测作业指导书一、编制目的为了确保项目实施工作的顺利进行，保证cctv检测和潜望镜检测能够达到理想的效果和目标，特制定本作业指导书。

二、使用范围本公司cctv和潜望镜检测部的全体成员；需使用cctv检测仪器和潜望镜检测仪器的相关工作；需销售cctv 检测仪器和潜望镜检测仪器的相关工作；需维修cctv检测仪器和潜望镜检测仪器的相关工作。

三、检测工具cctv爬行器一台、cctv主控器一台、cctv线缆盘一台、将cctv爬行器放入井内的相关配套仪器一套、井钩子二把、喷漆若干、油漆一罐、测距仪一台、气体（毒气）检测仪一台、雨靴两双、连体防水服两套、安全绳一根、安全帽两顶、安全服一套、中型铁锤一把、大铁锤一把、小撬棍一根、大撬棍一根、马扎两个、手套一打、移动硬盘一台、照相机一部、聚光强光手电筒两部、锥桶十个、交通荧光指挥棒三根、卷尺一把、防止磨损cctv线缆的辅助设备一套、反光衣四件、潜望镜一套、潜望镜连接杆一套。

四、检测环境常温、普通环境。

五、 cctv的使用安全及注意事项如下：1、 cctv设备的机壳与安全地可靠相连。

2、不能将cctv放置在温度过高或过低的环境。

3、不能将cctv长时间暴露在雨水中或过于潮湿的环境。

4、不能将cctv放置于磁力的物品附近。

5、切勿掉落抛掷等行为让其遭受强大的撞击。

6、 cctv在运输搬动的过程中务必要轻拿轻放。

7、为了防止出现电器故障，雨天应避免主机控制箱直接暴露在雨中使用，小雨的情况下可以用伞遮档主机箱和发电机，大中雨应该放到车内或其它安全处。

8、 cctv所有的19芯插座应该链接好，应该拧上防尘帽。

9、爬行器虽然是防水设备，但是工作前应该检查所有接头的紧固螺母是否拧紧。

10、爬行器因为密封性的原因不要随意坼散，防止密封性不好，漏水导致机器故障。

11、 cctv实地工作前必须进行全方位的操作检测。

12、外语和完成后，必须做好设备的清洁保养工作。

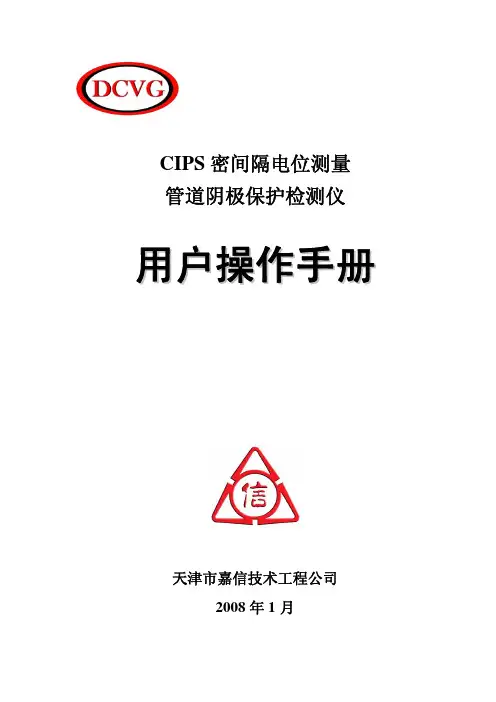

CIPS密间隔电位测量管道阴极保护检测仪用户操作手册天津市嘉信技术工程公司2008年1月目 录1．Quantum L Plus设备清单 (5)1.1 设备开箱 (7)1.2 连接线 (7)2．设备描述 (9)2.1 Quantum（量子）数据记录仪 (9)2.2 Quantum记录仪键盘 (15)2.2.1 主菜单系统 (15)2.2.2 主菜单 (16)2.2.3 模式设置（1-SetMode） (16)2.3 记录模式 (16)2.4 ON/OFF脉冲选择 (16)2.5 特征点输入 (17)2.6 输入距离 (17)2.7 下载数据 (18)2.8 清除内存 (18)2.9 设置 (18)2.10 波特率 (18)2.11 PTS采样（屏幕上的T标记） (18)2.12 同步方式（SYNC）设定 (18)2.13 Quantum记录仪与断流器的卫星同步方式 (19)2.14 探杖和电极 (20)2.15 电池充电器 (21)2.16 设备情况 (22)3．检测前准备设备 (23)3.1 电池充电 (23)3.2 探针电极 (23)4．数据记录项目列表 (24)4.1 每5秒钟数据记录的项目列表如下： (24)4.2 每1.25秒的数据记录 (24)5．卫星同步 (25)6．应用CIPS数据记录仪的先决条件 (25)7．CIPS/DCVG的联合检测时Quantum数据记录仪的设置 (25)8．通用部件 (26)9．用Excel表格计算QUANTUM GPS距离 (27)10．Quantum数据排序 (29)附录A：创建并运行interpolator.xls (34)附录B：Quantum按键功能概要 (35)版权及专利声明密间隔电位（CIPS）检测仪的所有组成部分都受国际版权局和版权法所保护，未经DCVG公司书面允许，不得进行任何的复制，再造，更改和修改。

DCVG公司将追究任何违反国际版权专利法的行为，保留诉讼和追究损失的权利。

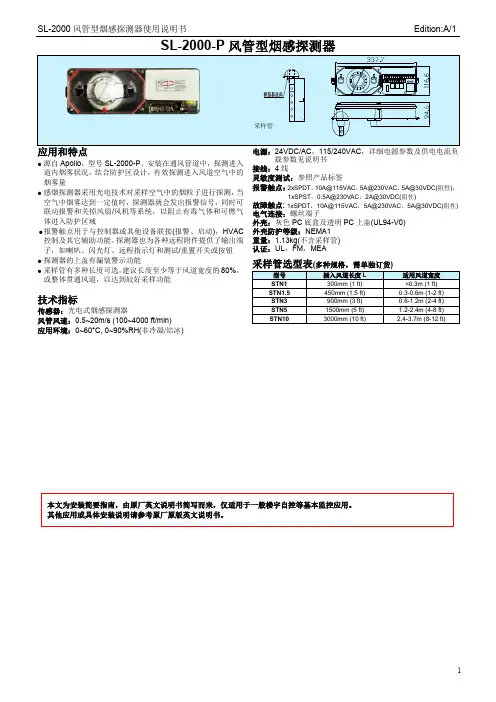

应用和特点● 源自Apollo ，型号SL-2000-P 。

安装在通风管道中，探测进入道内烟雾状况，结合防护区设计，有效探测进入风道空气中的烟雾量● 感烟探测器采用光电技术对采样空气中的烟粒子进行探测，当空气中烟雾达到一定值时，探测器就会发出报警信号，同时可联动报警和关掉风扇/风机等系统，以阻止有毒气体和可燃气体进入防护区域● 报警触点用于与控制器或其他设备联接(报警、启动)，HVAC 控制及其它辅助功能。

探测器也为各种远程附件提供了输出端子，如喇叭、闪光灯、远程指示灯和测试/重置开关或按钮 ● 探测器的上盖有漏装警示功能 ● 采样管有多种长度可选，建议长度至少等于风道宽度的80%，或整体贯通风道，以达到较好采样功能技术指标传感器：光电式烟感探测器风管风速：0.5~20m/s (100~4000 ft/min) 应用环境：0~60°C, 0~90%RH(非冷凝/结冰)电源：24VDC/AC ，115/240VAC ，详细电源参数及供电电流负载参数见说明书 接线：4线灵敏度测试：参照产品标签 报警触点：2xSPDT ，10A@115VAC ，5A@230VAC ，5A@30VDC(阻性)；1xSPST ，0.5A@230VAC ，2A@30VDC(阻性)故障触点: 1xSPDT ，10A@115VAC ，5A@230VAC ，5A@30VDC(阻性)电气连接：螺丝端子外壳：灰色PC 底盒及透明PC 上盖(UL94-V0) 外壳防护等级：NEMA1 重量：1.13kg(不含采样管) 认证：UL ，FM ，MEA本文为安装简要指南，由原厂英文说明书简写而来，仅适用于一般楼宇自控等基本监控应用。

其他应用或具体安装说明请参考原厂原版英文说明书。

采样管产品概述产品应用SL-2000-P风管型烟感探测器可应用于商业、工业和住宅等建筑内HVAC暖通空调设备供、回风管道空气中存在的烟雾或燃烧产物的早期烟雾检测。
