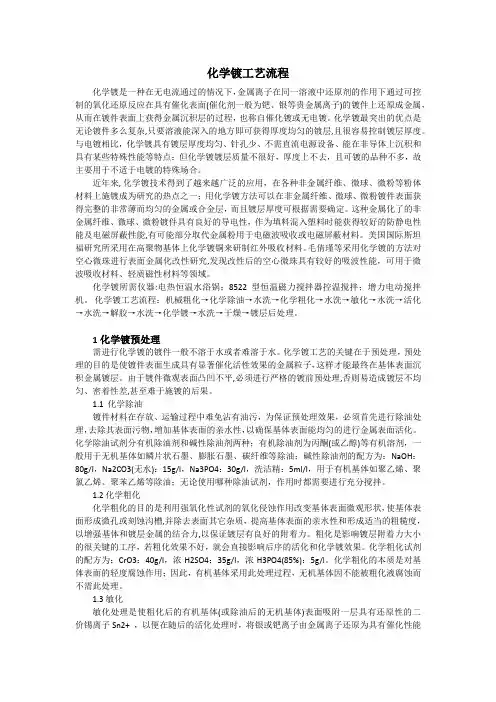

化学镀所需仪器:电热恒温水浴锅；8522型恒温磁力搅拌器控温搅拌；增力电动搅拌机。
化学镀工艺流程：机械粗化→化学除油→水洗→化学粗化→水洗→敏化→水洗→活化→水洗→解胶→水洗→化学镀→水洗→干燥→镀层后处理。
1化学镀预处理
机械粗化：用机械法或化学方法对工件表面进行处理（机械磨损或化学腐蚀），从而在工件表面得到一种微观粗糙的结构，使之由憎水性变为亲水性，以提高镀层与制件表面之间结合力的一种非导电材料化学镀前处理工艺。
1.1 化学除油
镀件材料在存放、运输过程中难免沾有油污，为保证预处理效果，必须首先进行除油处理，去除其表面污物，增加基体表面的亲水性，以确保基体表面能均匀的进行金属表面活化。化学除油试剂分有机除油剂和碱性除油剂两种；有机除油剂为丙酮(或乙醇)等有机溶剂，一般用于无机基体如鳞片状石墨、膨胀石墨、碳纤维等除油；碱性除油剂的配方为：NaOH：80g/l，Na2CO3(无水)：15g/l，Na3PO4：30g/l，洗洁精：5ml/l，用于有机基体如聚乙烯、聚氯乙烯、聚苯乙烯等除油；无论使用哪种除油试剂，作用时都需要进行充分搅拌。
1.2 化学粗化
化学粗化的目的是利用强氧化性试剂的氧化侵蚀作用改变基体表面微观形状，使基体表面形成微孔或刻蚀沟槽,并除去表面其它杂质，提高基体表面的亲水性和形成适当的粗糙度，以增强基体和镀层金属的结合力,以保证镀层有良好的附着力。粗化是影响镀层附着力大小的很关键的工序，若粗化效果不好，就会直接影响后序的活化和化学镀效果。化学粗化试剂的配方为：CrO3：40g/l，浓H2SO4：35g/l，浓H3PO4(85%)：5g/l。化学粗化的本质是对基体表面的轻度腐蚀作用；因此，有机基体采用此处理过程，无机基体因不能被粗化液腐蚀而不需此处理。
1.3 敏化
敏化处理是使粗化后的有机基体(或除油后的无机基体)表面吸附一层具有还原性的二价锡离子Sn2+，以便在随后的活化处理时，将银或钯离子由金属离子还原为具有催化性能的银或钯原子。敏化液配方为：SnCl2·2H2O：20g/l，浓HCl：40ml/l，少量锡粒；加入锡粒的目的是防止二价锡离子的氧化。
1.4 活化
活化处理是化学镀预处理工艺中最关键的步骤, 活化程度的好坏，直接影响后序的施镀效果。化学镀镀前预处理的其它各个工序归根结底都是为了优化活化效果，以保证催化剂在镀件表面附着的均匀性和选择性,从而决定化学镀层与镀件基体的结合力以及镀层本身的连续性。活化处理的目的是使活化液中的钯离子Pd2+或银离子Ag＋离子被镀件基体表面的Sn2+离子还原成金属钯或银微粒并紧附于基体表面，形成均匀催化结晶中心的贵金属层, 使化学镀能自发进行。目前，普遍采用的活化液有银氨活化液和胶体钯活化液两种；化学镀铜比较容易，用银即能催化；化学镀钴、化学镀镍较困难，用银不能催化，必须使用催
化性强的贵金属如钯、铂等催化。银氨活化液配方为：AgNO3：20g/l，浓NH3·H2O：适量。胶体钯活化液本质上是不易溶于水的氯化钯被过量的氯离子络合所形成的水溶性[PdCl4]2- 络离子溶液；胶体钯活化液配方为：SnCl2·2H2O：100g/l，浓HCl：400ml/l，Na2SnO3·3H2O：14g/l，PdCl2：2g/l，浓HCl：200ml/l；胶体钯活化液对化学镀铜、镍和钴等均有良好的催化作用，而且溶液比较稳定，可以反复使用。
1.5 解胶
镀件基体经过胶体钯活化后，表面吸附的是以钯原子为核心的胶团，为使金属钯能起催化作用，需要将吸附在钯原子周围的二价锡胶体层去除以显露出活性钯位置，即进行解胶处理。解胶处理一般采用体积浓度100mL/L的盐酸在40～45℃处理0.5～1min，或用20～25g/L的醋酸钠溶液常温下处理10min。
2 化学镀
化学镀镀液一般由主盐、还原剂、络合剂、缓冲剂组成；对某些特殊材料的镀件施镀时镀液中还需要添加稳定剂、表面活性剂等功能添加剂。主盐与还原剂是获得镀层的直接来源, 主盐提供镀层金属离子，还原剂提供还原主盐离子所需要的电子。
①主盐。主盐即含镀层金属离子的盐。一般情况下，主盐含量低时沉积速度慢、生产效率较低；主盐含量高时沉积速度快，但含量过大时反应速度过快，易导致表面沉积的金属层粗糙，且镀液易发生自分解现象。
②还原剂。还原剂是提供电子以还原主盐离子的试剂。在酸性镀镍液中采用的还原剂主要为次磷酸盐，此时得到磷合金；用硼氢化钠、胺基硼烷等硼化物作还原剂时可得硼合金；用肼作还原剂，可获得纯度较高的金属镀层。正常情况下，次磷酸钠的加人量与主盐存在下列关系ρ(Ni2+)/ρ(H2PO2-)=0.3～1.0。还原剂含量增大时，其还原能力增强，使得溶液的反应速度加快；但是含量过高则易使溶液发生自分解，难于控制,获得的镀层外观也不理想。
③络合剂。络合剂的作用是通过与金属离子的络合反应来降低游离金属离子的浓度，从而防止镀液因金属离子的水解而产生自然分解，提高镀液的稳定性。但需要注意的是，络合剂含量增加将使金属沉积速率变慢，因此需要调整较适宜的络合剂浓度。化学镀常用的络合剂有柠檬酸、乳酸、苹果酸、丙酸、甘氨酸、琥珀酸、焦磷酸盐、柠檬酸盐、氨基乙酸等。一般碱性化学镀镍溶液使用的络合剂有焦磷酸盐、柠檬酸盐和铵盐等；采用柠檬酸钠和氯化铵作为络合剂，其添加量为镍盐总量的 1.5倍左右。碱性化学镀铜溶液一般采用酒石酸钾钠作为络合剂，生成[Cu(C4H4O6)3]4-络合离子，阻止了铜离子在介质中生成Cu (OH)2沉淀及Cu (OH)2在镀层中的夹杂，从而保持镀液稳定，提高镀层质量。
④缓冲剂。缓冲剂的作用是维持镀液的pH 值，防止化学镀过程中由于大量析氢所引起的pH 值下降。
⑤稳定剂。稳定剂的作用是提高镀液的稳定性，防止镀液在受到污染、存在有催化活性的固体颗粒、装载量过大或过小、pH 值过高等异常情况下发生自发分解反应而失效。稳定剂加入量不能过大，否则镀液将产生中毒现象失去活性，导致反应无法进行，因此需要控制镀液中稳定剂的含量在最佳添加量范围。
