汽轮机EH油系统讲解

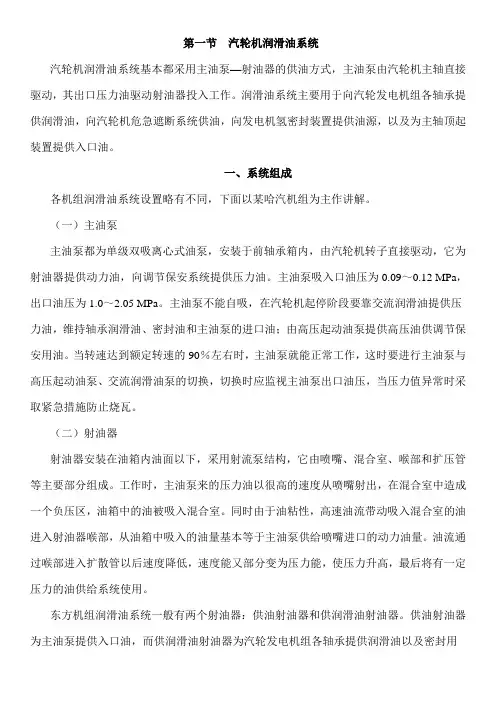

第一节汽轮机润滑油系统汽轮机润滑油系统基本都采用主油泵—射油器的供油方式，主油泵由汽轮机主轴直接驱动，其出口压力油驱动射油器投入工作。

润滑油系统主要用于向汽轮发电机组各轴承提供润滑油，向汽轮机危急遮断系统供油，向发电机氢密封装置提供油源，以及为主轴顶起装置提供入口油。

一、系统组成各机组润滑油系统设置略有不同，下面以某哈汽机组为主作讲解。

（一）主油泵主油泵都为单级双吸离心式油泵，安装于前轴承箱内，由汽轮机转子直接驱动，它为射油器提供动力油，向调节保安系统提供压力油。

主油泵吸入口油压为0.09～0.12 MPa，出口油压为1.0～2.05 MPa。

主油泵不能自吸，在汽轮机起停阶段要靠交流润滑油提供压力油，维持轴承润滑油、密封油和主油泵的进口油；由高压起动油泵提供高压油供调节保安用油。

当转速达到额定转速的90％左右时，主油泵就能正常工作，这时要进行主油泵与高压起动油泵、交流润滑油泵的切换，切换时应监视主油泵出口油压，当压力值异常时采取紧急措施防止烧瓦。

（二）射油器射油器安装在油箱内油面以下，采用射流泵结构，它由喷嘴、混合室、喉部和扩压管等主要部分组成。

工作时，主油泵来的压力油以很高的速度从喷嘴射出，在混合室中造成一个负压区，油箱中的油被吸入混合室。

同时由于油粘性，高速油流带动吸入混合室的油进入射油器喉部，从油箱中吸入的油量基本等于主油泵供给喷嘴进口的动力油量。

油流通过喉部进入扩散管以后速度降低，速度能又部分变为压力能，使压力升高，最后将有一定压力的油供给系统使用。

东方机组润滑油系统一般有两个射油器：供油射油器和供润滑油射油器。

供油射油器为主油泵提供入口油，而供润滑油射油器为汽轮发电机组各轴承提供润滑油以及密封用油；两射油器在结构上完全相同。

国产引进型机组只有一个射油器，它同时向主油泵进口和轴承供油。

（三）电动油泵高压起动油泵、交流润滑油泵、直流事故油泵均为单级单吸立式离心泵。

当机组在起动和停机工况时，高压起动油泵代替主油泵向保安系统提供压力油。

DEH学习（二）—EH油系统1、概念EH油系统即汽轮机调速油系统，又称高压抗燃油系统，主要是因为汽轮机的调速油系统与润滑油系统各自独立，采用抗高温的抗燃油（EH油），采用高油压方式控制汽轮机各主汽门和调速气门，故又称汽轮机EH油系统。

2、系统组成EH油系统按其功能分为三大部分，EH供油系统、执行机构部分、危急遮断部分：1）供油系统的功能是提供高压抗燃油，并由它来驱动伺服执行机构，同时保持液压油的正常理化特性和运行特性。

2）执行机构响应从DEH送来的电指令信号，以调节汽轮机各蒸汽调阀开度;3）危急遮断系统由汽轮机的遮断参数控制，当这些参数超过其运行限制值时该系统就关闭全部汽轮机进汽门或只关闭调速汽门。

3、EH供油系统EH供油系统由EH油箱、EH油泵、出入口门、滤网、控制块、溢流阀、蓄能器、EH供回油管、冷油器以及一套自循环滤油系统和自循环冷却系统组成。

EH油从油箱经油泵入口门、入口滤网、EH油泵(高压变量柱塞泵)、EH油控制块（包括出口滤网、逆止阀、出口门、溢流阀）后，经高压蓄能器和高压供油母管HP送至各执行机构和危急遮断系统，系统执行机构的回油经有压回油母管DP、回油滤网、回油冷却器回到油箱；危急遮断系统的回油经无压回油母管DV 回油箱。

机组正常运行时无压回油母管中的回油为AST危急遮断控制块内危急遮断油经两个节流孔后的排油，在两个节流孔之间安装有两个压力开关，用来监视、试验AST电磁阀工作、动作情况。

4、执行机构执行机构由一个油动机所组成，其开启由抗燃油驱动，而关闭是靠弹簧力。

油动机与一个控制块连接，在这个控制块上装有截止阀，快速卸载阀和单向阀，加上不同的附件，组成二种基本形式的执行机构--调节型和开关型。

除再热主汽门为开关型，其作均为调节型。

各蒸汽阀门的位置是由各自的执行机构来控制的。

调节型的执行机构安装有电液转换器（伺服阀）和两个线性位移变送器LVDT，可以将其相应的蒸汽阀门控制在任意中间位置上，成比例地进汽量以适应需要。

EH油系统一、系统作用：EH系统是汽轮机数字式电液控制系统--DEH中的一个重要部分，它主要由供油系统、执行机构和危急遮断系统三大部分组成。

供油系统是一个EH油贮存和处理中心，并向EH系统提供稳定的高压油，以此来驱动执行机构；执行机构响应从DEH送来的电指令信号，以调节汽轮机各蒸汽阀开度。

危急遮断系统是由汽轮机的遮断参数所控制，当这些参数超过其运行限制值时，该系统就关闭全部汽轮机蒸汽进汽阀门，或只关闭调节汽阀，以保证汽轮机正常安全运行。

本机组采用高压抗燃油是一种三芳基磷酸脂化学合成油，密度略大于水，它具有高耐热防火性能和无油液对阀门腐蚀，提高了系统的安全性和可靠性。

三芳基磷酸酯的自燃点都很高，一般都在 560℃以上。

不但如此，它的抗燃作用还在于其火焰切断火源后，会自动熄灭而不再继续燃烧；此种油略具有毒性，粘温特性较差，小于20℃时，粘度与温度之变化关系可以说温度相差 1℃粘度就会相差几倍，几十倍甚至上百倍。

因此，系统绝对禁止在低温区启动运行。

二、主要设备介绍1、EH供油系统EH供油系统提供控制部分所需要的液压油及压力，同时保持液压油的正常理化特性和运行特性。

EH油从油箱经油泵入口门、入口滤网、EH油泵(高压变量柱塞泵)、EH油控制块（包括出口滤网、逆止阀、出口门、溢流阀）后，经高压蓄能器和高压供油母管HP送至各执行机构和危急遮断系统，系统执行机构的回油经有压回油母管DP、回油滤网、回油冷却器回到油箱；危急遮断系统的回油经无压回油母管DV1、DV2回油箱。

安全溢流阀是防止EH 油系统油压过高而设置的，当油泵上的调压阀失灵等原因发生油系统超压时，溢流阀将动作以维持系统油压。

为了维持正常的抗燃油温度及油质，系统除了正常的回油冷却以外，还装设了一套独立的自循环冷却及自净化系统，以确保EH油温及油质在正常范围内。

EH供油系统主要由EH油箱、两台100%容量EH油泵、出入口门、滤网、控制块、溢流阀、蓄能器、EH供回油管、冷油器以及一套自循环滤油系统和自循环冷却系统组成。

EH油系统功能、参数、常见故障、日常维护及汽轮机的保护—危急遮断控制系统一、EH油系统按其功能分为三大部分：EH供油系统，执行机构，危急遮断控制系统。

1、EH供油系统EH供油系统的功能是提供高压抗燃油（化学名为三芳基磷酸脂，简称EH 油)，并由它来驱动伺服执行机构，这种抗燃油具有良好的抗燃性和流体热稳定性。

但是如果EH油中混入过多的水、酒精或其他油液等，将大大降低EH油的抗燃性，而且会加快EH油的变质或老化，直接影响系统的正常运行。

对伺服阀的阀口处形成腐蚀，造成伺服阀内漏、卡塞；伺服阀一旦卡死，会导致油动机不受控制，蒸汽阀门不能开启。

伺服阀、电磁阀、节流孔、通道等的故障大多和油质有关。

因此，EH供油系统对油质要求特别高。

EH供油系统主要由不锈钢油箱、磁棒、油系统管道、控制块、逆止阀、安全溢流阀、蓄能器、EH油泵、一套自循环滤油系统（EH油再生装置）和自循环冷却系统（冷油器）组成。

EH油从油箱经油泵入口滤网、入口门、EH油泵(恒压变量柱塞泵)、EH油控制块（包括出口滤网、逆止阀、出口门、溢流阀）后，经高压供油母管送至各执行机构和危急遮断系统，系统执行机构的回油经有压回油母管、回油滤网、冷却器回到油箱；危急遮断系统的回油经无压回油母管回到油箱。

供油系统设备简要介绍1）油箱：容积为757升，在油箱上装有液位开关、磁性过滤器、空气滤清器、控制块，另外在油箱底部外侧装有电加热器，间接对EH油进行加热。

2）EH油泵：油泵出口压力整定在14.5±0.5Mpa，油泵启动后，即向系统供油，当系统需要增加或减少用油量时，油泵会自动改变输出流量，维持系统压力，当系统瞬间用油量很大时高压蓄能器将参与供油。

正常运行时一台油泵足以满足系统所需油量，偶尔在系统调节时间较长（如甩负荷），或部分高压蓄能器损坏使系统油压降低的情况下，备用油泵可投入运行。

3）EH油控制块:安装于油箱顶部。

包括：油泵出口滤芯、油泵出口逆止阀、油泵出口门、溢流阀4）溢流阀:是防止EH油系统油压过高而设置的，当油泵上的控制阀失灵，系统油压＞17±0.2MPa时溢流阀动作，将油泄回到油箱。

1. 汽轮机安全监测仪表系统Turbine Supervisory Instrumentation，简称TSI。

如:(1) 轴向位移监测与保护；(2) 缸胀、胀差监测与保护；(3) 转速监测与超速保护；(4) 汽轮机振动监测与保护；(5) 主轴偏心度监测与保护；(6) 轴承温度监测与保护；(7) 润滑油压、油位及油温监测与保护；(8) 推力瓦温度监测与保护；(9) 汽缸热应力监测等。

2. 超速保护控制器Over Speed Protection Controller ，简称OPC。

OPC是防止汽轮机超速的第一道防线，当汽轮机由于甩负荷或其它原因使转速超过103%额定转速时，超速保护控制器(OPC)会发出指令并通过相应的阀门伺服系统迅速关闭高中压调门(GV或IV)，防止汽轮机转速继续上升引起危急遮断系统动作而停机。

EH油有压回油压力达0.21MPA，回油压力高报警，设计这个压力开关的目的是什么，回油滤网堵了，需要清理，EH油会绕过滤网，走加载弹簧逆止门那一路。

OPC油压决定着空气引导阀的动作与否。

当OPC动作后，OPC油压将泄去，空气引导阀活塞下部失压后动作，打开通大气排气口，那么通向所有抽汽逆止门及高排逆止门的仪用气失压后动作关闭。

OPC动作后，关闭所有抽汽逆止门及高排逆止门的目的是防止蒸汽倒入汽缸，造成汽机转速继续飞升。

1、有压回油要经过冷油器回油箱，冷油器又要求油压大于水压，因此在EH油进油箱前加了滤网，人为的让回油压力升高，以保证冷油器的工作安全，即保证抗燃油的品质。

至于缓冲可以由油缸本身设计来完成，对EH油回油管道的冲击可由低压蓄能器来完成2、这路有压回油是一个旁路设置，正常关闭情况下回油管中的回油走回油滤芯后回油箱，如果遇快关，这路不能把系统回油及时排掉，回油管形成压力，当达到0.21MPa时打开旁路的逆止阀（打开压力设定为0.21MPa）回油箱，当然还有部分机组设置了低压蓄能器，一部分可能被低压蓄能器（充氮压力0.21MPa）吸收。

汽机EH油系统讲解（简洁、易懂）推荐两篇与其相关的推文：【大修现场六】捋一捋高中压主汽门、调门液压伺服系统及危急遮断系统汽轮机EH油系统介绍01-EH油系统概述EH油系统是汽轮机数字电液系统-DEH中一个重要组成部分，它由供油系统、执行机构、危急遮断系统三大部分组成。

EH油系统的功能是接受DEH输出指令，控制进气调节阀开度，改变进入汽轮机做功蒸汽流量，满足汽轮机转速及负荷的变化要求，同时也维护机组的安全稳定，可以说EH油系统是DEH的执行机构。

供油系统EH油系统是以高压抗燃油为流体工质，为各个执行机构及安全部件提供动力油，并保证油的品质，供油系统由供油装置、再生装置、油冷却器等组成。

执行机构EH执行机构接受DEH的指令信号，调节各调节门的开度，包括主汽门2台，主汽调门2台，中、低压抽气调门各3台，补气调节门1台，补气主汽门1台。

危急遮断系统危急遮断系统受汽轮机遮断参数控制，当这些监控的参数超过限制值时，系统就会自动关闭全部阀门或者只关调节门，保证机组安全运行。

02-供油系统EH油供油系统使用的是三芳基磷酸酯抗燃油，主要功能是提供控制设备动力油和安全油，同时保证油品的正常理化特性和运行特性。

主要由油箱、油泵、控制模块、滤油器、冷油器、蓄能器以及一套自循环滤油和自循环冷却系统组成。

供油装置提供控制设备动力油和安全油，同时保证油品的正常理化特性和运行特性。

它是由油箱、油泵、控制块、磁性过滤器、滤芯、溢流阀、蓄能器、单向阀、冷油器、EH端子箱和一些对油压、油温、油位的报警、指示、控制的仪器仪表。

再生装置再生装置是用来储存吸附剂使抗燃油得到再生的装置（使油品保持中性、去除杂质和水分）该装置由再生树脂和精密滤器组成。

油管路系统油管路系统主要由一套供油油管、回油油管、安全油管、供油蓄能器、回油蓄能器组成，它使供油系统、执行机构、危急遮断系统形成回路。

EH油供油系统的主要设备有一个不锈钢油箱；两个容量相同的油泵；一套循环泵组，一个EH油控制模块；一个翻版式液位计；一个数显温度控制器；两个冷油器装在油箱旁边；出口处装有一个气-液式高压蓄能器。

汽轮机EH系统介绍汽轮机EH系统是汽轮机辅助系统的一部分，主要用于实现汽轮机的可靠运行和保护。

该系统主要由润滑油系统、控制油系统、密封油系统和加热系统等组成，其功能包括提供并维持必要的润滑、冷却和密封条件，实现汽轮机的安全运行和减少机械损坏。

润滑油系统是EH系统中的一个重要组成部分，主要负责向汽轮机各关键部位提供润滑。

润滑油系统通过油泵将润滑油送至润滑油冷却器进行冷却，然后通过滤油器去除杂质，再将清洁的润滑油输送至各处，如轴承、齿轮等部位，以减少摩擦和磨损。

在运行过程中，润滑油系统还可以监测润滑油的温度、压力和流量等参数，一旦发现异常情况，系统将及时报警并采取相应措施。

控制油系统是确保汽轮机运行稳定的关键组成部分，主要负责控制和调节汽轮机的启动、停机和转速等。

控制油系统通过油泵将润滑油送至各处执行器，如调节阀、汽门等，通过控制油的流量和压力，实现对汽轮机转速和负荷的精确控制。

此外，控制油系统还具备保护汽轮机的功能，如在出现过热、低油压等异常情况时，系统能够发出警报并采取相应措施，如自动停机等。

密封油系统是汽轮机EH系统中的一个重要子系统，主要用于汽轮机的密封和防止外部杂质进入。

密封油系统通过油泵将密封油供给给密封部位，如轴封、活塞环等，以保护汽轮机的内部元件，减少泄漏和损坏的风险。

此外，密封油系统还可以监测密封油的温度和压力等参数，一旦发现异常情况，系统将及时报警并采取相应措施。

加热系统是汽轮机EH系统中的一个辅助设备，主要用于保证汽轮机在低温环境下的正常启动和运行。

加热系统通过电加热器或蒸汽加热器对润滑油和控制油进行加热，以确保油的黏度和温度在正常范围内，从而保证汽轮机的可靠启动和运行。

加热系统还具备监测和控制加热过程的功能，一旦发现加热过程中出现异常，系统将及时报警并采取相应措施，如停止供热等。

总之，汽轮机EH系统是汽轮机的重要组成部分，主要用于保证汽轮机的可靠运行和保护。

润滑油系统通过提供适当的润滑条件减少摩擦和磨损，控制油系统通过控制和调节汽轮机的启动、停机和转速等实现对汽轮机的精确控制，密封油系统通过提供密封和防护措施保护汽轮机的内部元件，加热系统通过对油的加热保证汽轮机在低温环境下的正常启动和运行。

EH系统简介EH系统（高压抗燃油系统）它的主要功能是接受DEH输出指令，控制汽轮机进汽阀门开度，改变进入汽轮机的蒸汽流量，满足汽轮机转速及负荷调节的要求。

因此EH系统实际上是DEH控制器的执行机构。

EH系统由两部分组成：控制阀门的油动机以及提供油动机动力油的EH供油系统。

它们之间用不锈钢管及节头相连。

控制再热主汽门的油动机，在汽机复置（挂闸）后，即将再热主汽门开启到全开位置。

控制高压主汽门及高中压调门的油动机将汽轮机进汽阀门控制到由 DEH控制器发出的电气信号所要求的相应位置上。

除正常控制进汽阀门的开度外，EH系统还包括在危急情况下自动关闭油动机的装置。

这些装置由一个危急遮断控制块（或称为电磁阀组）以及一个与原保安系统起联系作用的隔膜阀所组成。

EH供油系统是一个全封闭定压系统，它提供控制部分所需要的全部动力油。

它由油箱、冷油器、滤油器、高压蓄压器、低压蓄压器、各种压力控制阀、油泵及马达所组成。

主油泵除通过注油器将润滑油供给汽轮机及发电机的轴承外，还供给机械超速遮断装置以及手动遮断装置用油，后者产生的安全油将通过隔膜阀与EH系统连结在一起。

EH供油系统为调节保安系统各执行机构提供符合要求的高压工作油(14Mpa)。

供油系统由油箱，油泵，滤油器，控制块，冷油器，加热器，蓄能器，空气滤清器，液位计，磁性过滤器、自循环冷却系统、抗燃油再生过滤系统及一些对油压、油温、油位进行报警、指示和控制的标准设备组成。

供油装置的电源要求：1、两台主油泵为 30KW，380VAC，50HZ，三相2、一台滤油泵为 1KW，380VAC，50HZ，三相3、一台冷却油泵为 2KW，380VAC，50HZ，三相4、一组电加热器为 5KW，220VAC，50HZ，单相一、EH供油系统的工作原理由交流马达驱动高压柱塞泵，通过滤网由泵将油箱中的抗燃油吸入，从油泵出口的油经过压力滤油口流入高压蓄能器和该蓄能器联接的高压油母管，将高压抗燃油送到各执行机构和高压遮断系统。

浅析EH油系统汽轮机EH油系统即汽轮机调速油系统，又称高压抗燃油系统，主要是因为汽轮机的调速油系统与润滑油系统各自独立，采用抗高温的抗燃油（EH油），采用高油压方式控制汽轮机各主汽门和调速气门，故又称汽轮机EH油系统。

EH供油系统主要由EH油箱、EH油泵、出入口门、滤网、控制块、溢流阀、蓄能器、EH供回油管、冷油器以及一套自循环滤油系统和自循环冷却系统组成。

1) 油箱：油箱板上装有液位开关、磁性滤油器、空气滤清器、控制块，另外油箱底部外侧装有电加热器，间接对EH油加热。

2) EH油泵：出口压力整定在14.5±0.5Mpa，油泵启动后，油泵向系统供油，同时也向高压蓄能器供油, 当系统压力达油泵整定压力时，高压油推动恒压泵上的控制阀，控制阀操作泵的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油量相等时，泵的变量机构维持在某一位置，当系统需要增加或减少用油量时，油泵会自动改变输出流量，维持系统油压，当系统瞬间用油量很大时蓄能器将参与供油。

正常运行时一台油泵足以满足系统所需油量，偶尔在系统调节时间较长（如甩负荷），或部分高压蓄能器损坏使系统油压降低的情况下，备用油泵可能投入。

3) EH油控制块:安装于油箱顶部其包括：油泵出口滤网、油泵出口逆止阀、油泵出口门、溢流阀4) 溢流阀:是防止EH油系统油压过高而设置的，当油泵上的控制阀失灵，系统油压高时溢流阀动作，将油泄回油箱，确保持系统压力正常。

5)油泵出口滤网:每台泵有两个并联出口滤网，。

6) 蓄能器是液压气动系统中的一种能量储蓄装置。

它在适当的时机将系统中的能量转变为压缩能或位能储存起来，当系统需要时，又将压缩能或位能转变为液压或气压等能而释放出来，重新补供给系统。

当系统瞬间压力增大时，它可以吸收这部分的能量，以保证整个系统压力正常。

高压蓄能器:一个高压蓄能器安装在油箱旁，吸收泵出口的高频脉动分量，维持油压平稳，在机头左、右侧中压主汽门旁各有两个高压蓄能器与高压供油母管HP相连，提供系统正常或瞬时油压，蓄能器是通过一个蓄能器块与油系统相连，蓄能器块上有两个截止阀，用来将蓄能器与系统隔离，并将蓄能器中的高压油排到无压回油母管DV，最后回到油箱。

一、EH系统的功能及组成1．EH系统的功能1) EH系统的功能是接受DEH输出指令，控制汽轮机进汽阀门开度，改变进入汽轮机的蒸汽流量，满足汽轮机转速及负荷调节的要求。

因此EH系统实际上是DEH控制装置的执行机构。

2) 控制再热主汽门的油动机，在汽机复置（挂闸）后，即将再热主汽门开启到全开位置。

3) 控制主汽门及高中压调门的油动机将汽轮机进汽阀门控制到由DEH控制器发出的电气信号所要求的相应位置上。

4) 除正常控制进汽阀门的开度外，EH系统还包括在危急情况下自动关闭油动机的装置（卸载阀）。

2.EH系统的组成EH供油系统是一个全封闭定压系统，它提供控制部分所需要的全部动力油。

整个系统由油箱、冷油器、滤油器、高压蓄压器、低压蓄压器、各种压力控制阀、油泵及马达等组成。

由汽机转子直接带动的主油泵除通过注油器将润滑油供给汽轮机及发电机的轴承外，还供给机械超速遮断装置以及手动遮断装置用油，后者产生的安全油将通过隔膜阀与EH系统连结在一起。

3、EH供油系统供油系统如图1所示图1EH供油系统必须使用三芳基磷酸酯型的合成油（抗燃油）。

为了控制油温，油箱底部装有电加热器，由温度控制器（TI0030）自动控制其启停油箱上配有磁翻板式液位计和液位开关（71/HL、LL、LLL1、LLL2），用于显示实际液位和在液位高于或低于正常范围时报警以及在液位过低（肯定是系统中油大量外泄造成）时联动停泵。

在油箱下方布置了2组相同容量、并联运行的EH主油泵，可以互为备用，油泵上配置了调压阀，可以调节系统油压，油泵的输出流量则是根据系统的需用量自动调节。

每台油泵配有吸入口滤芯和出口滤芯，出口滤芯配有压差开关（63/MPF-1、2），在滤芯压差大于整定值时发出报警信号。

油泵出口的流量计（FIC-P1、2）可以时刻监视油泵的输出流量EH油箱上显示系统油压的压力表（GA4080、4090、4100、4110）共有4块，分别显示油泵出口压力和系统压力，同时还可以依此观察油泵出口滤芯的上、下游压力，得出具体压差值。
