EH油系统EH油系统是用来提供高压抗燃油,由它来驱动伺服执行机构,以调节汽轮机各汽阀开度。
高压抗燃油是一种三芳基磷酸脂型的合成油,它具有良好的抗燃性和流体稳定性,自燃点高,燃点达665℃因此当高压抗燃油漏到高温部件时不会引起火灾。
但由于高压抗燃油价格贵,具有一定毒性和腐蚀性,不宜在润滑系统内使用,因而设置单独的供油系统。
一、设备规范EH油箱容积:900升EH油质:三芳基磷酸脂合成油,最低闪点4550F(235℃),燃点6650F (352℃),自燃点11000F(594℃)。
两台EH油泵型号型式:PV29-2L5C-COOEH油泵全流量:85l/minEH油泵电机功率:30KWEH油泵电流:56.8AEH油泵转速:1470rpm一台自循环滤油泵:流量20l/min,电机功率1KW一台冷却泵:流量50l/min,电机功率2KW一组电加热器:功率5KW冷却水温小于35℃,冷却水压小于0.8MPa,大于0.2MPa,供水量大于5400升/小时。
二、系统组成本系统由不锈钢油箱、等压变量油泵、控制块、滤油泵、滤油器、磁性过滤器、溢流阀、蓄能器、冷油器、冷油泵等组成。
这些部件组成重复的二套,正常运行时一套运行,另一套可作备用。
由抗燃油泵供出的抗燃油经过控制块、滤油器、逆止阀和溢流阀而进入高压油母管和蓄能器。
1、油箱EH油箱能满足1台大机和两台50%小汽轮机的正常用油,由于抗燃油具有一定的腐蚀性,油箱全部采用不锈钢材料,油箱板上有液位开关磁性滤油器,油箱底部外侧还安装有一组加热器,油箱除有就地指示油位计外,还有两个浮子液位报警装置,安装在油箱项部,能报警高、低油位,并在极限油位时使遮断开关动作。
电加热器可自动控制也可手动控制,油温低于10度时应投入加热器运行。
磁性滤油器是由永久磁钢组成的,用来吸取EH油中的金属垃圾。
2、油泵EH油泵为两台高压柱塞泵,一台运行,一台备用,EH油泵位于油箱下方,以保证正的吸入压头,每台泵的吸入口前,截止阀后均装有滤芯对EH油进行过滤。
EH油系统功能、参数、常见故障、日常维护及汽轮机的保护—危急遮断控制系统一、EH油系统按其功能分为三大部分:EH供油系统,执行机构,危急遮断控制系统。
1、EH供油系统EH供油系统的功能是提供高压抗燃油(化学名为三芳基磷酸脂,简称EH 油),并由它来驱动伺服执行机构,这种抗燃油具有良好的抗燃性和流体热稳定性。
但是如果EH油中混入过多的水、酒精或其他油液等,将大大降低EH油的抗燃性,而且会加快EH油的变质或老化,直接影响系统的正常运行。
对伺服阀的阀口处形成腐蚀,造成伺服阀内漏、卡塞;伺服阀一旦卡死,会导致油动机不受控制,蒸汽阀门不能开启。
伺服阀、电磁阀、节流孔、通道等的故障大多和油质有关。
因此,EH供油系统对油质要求特别高。
EH供油系统主要由不锈钢油箱、磁棒、油系统管道、控制块、逆止阀、安全溢流阀、蓄能器、EH油泵、一套自循环滤油系统(EH油再生装置)和自循环冷却系统(冷油器)组成。
EH油从油箱经油泵入口滤网、入口门、EH油泵(恒压变量柱塞泵)、EH油控制块(包括出口滤网、逆止阀、出口门、溢流阀)后,经高压供油母管送至各执行机构和危急遮断系统,系统执行机构的回油经有压回油母管、回油滤网、冷却器回到油箱;危急遮断系统的回油经无压回油母管回到油箱。
供油系统设备简要介绍1)油箱:容积为757升,在油箱上装有液位开关、磁性过滤器、空气滤清器、控制块,另外在油箱底部外侧装有电加热器,间接对EH油进行加热。
2)EH油泵:油泵出口压力整定在14.5±0.5Mpa,油泵启动后,即向系统供油,当系统需要增加或减少用油量时,油泵会自动改变输出流量,维持系统压力,当系统瞬间用油量很大时高压蓄能器将参与供油。
正常运行时一台油泵足以满足系统所需油量,偶尔在系统调节时间较长(如甩负荷),或部分高压蓄能器损坏使系统油压降低的情况下,备用油泵可投入运行。
3)EH油控制块:安装于油箱顶部。
包括:油泵出口滤芯、油泵出口逆止阀、油泵出口门、溢流阀4)溢流阀:是防止EH油系统油压过高而设置的,当油泵上的控制阀失灵,系统油压>17±0.2MPa时溢流阀动作,将油泄回到油箱。
EH油系统功能参数常见故障日常维护详解EH (Electrohydraulic) 油系统是一种将电动机和液压系统相结合的系统,用于控制和操纵机械设备的运动和操作。
它结合了液压系统的高压力力量和电动机的精确控制,提供了准确和高效的操纵功能。
下面将详细介绍EH油系统的功能、参数、常见故障以及日常维护。
1.控制和调节机械设备的动作和位置:EH油系统可以通过控制液压活塞、阀门和马达来实现机械设备的精确运动和位置控制。
2.调整和控制输出力和速度:EH油系统可以通过调整液压系统的压力、流量和阀门的开关来控制和调节输出力和速度。
3.提供安全保护功能:EH油系统可以通过监测和控制机械设备的运行状态来提供安全保护功能,例如通过检测压力、温度和流量来预防设备故障和意外事故。
1.电动机功率:EH油系统的电动机通常具有一定的功率范围,根据具体应用需求选择适当的功率。
2.液压系统压力:EH油系统的液压系统压力取决于设备的工作要求,通常在几十到几百兆帕之间。
3.流量和速度:EH油系统的液压流量和运动速度需要根据具体应用需求进行调节和控制。
4.控制精度:EH油系统的控制精度是指通过电动机和液压系统实现运动和操作的准确性和稳定性。
1.漏油:液压管路和连接处可能会发生漏油,导致液压系统压力下降和运动不稳定。
2.液压阀门故障:液压阀门可能会堵塞、卡死或存在泄漏,导致液压系统无法正常控制和调节。
3.电动机故障:电动机可能会出现过载、断路、短路等故障,导致EH油系统无法正常工作。
4.液压泵故障:液压泵可能会出现磨损、泄漏或噪音等问题,导致液压系统无法提供足够的压力和流量。
日常维护EH油系统的注意事项包括:1.定期检查液压系统的压力和流量,确保符合设备的工作要求。
2.定期检查液压管路和连接件的密封性,防止漏油和泄漏。
3.定期检查液压阀门的工作状态和密封性,确保正常开关和调节。
4.定期检查电动机的运行状态,注意观察电流和温度是否正常。
5.定期更换液压油和过滤器,保持液压系统的清洁和正常工作。

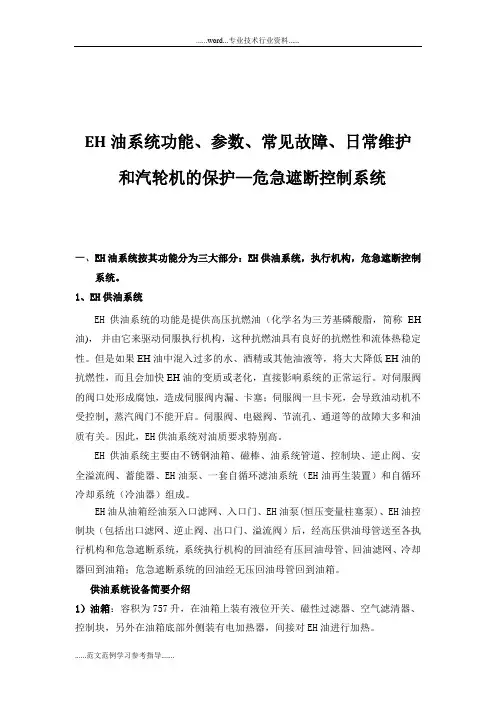

EH油系统功能、参数、常见故障、日常维护和汽轮机的保护—危急遮断控制系统一、EH油系统按其功能分为三大部分:EH供油系统,执行机构,危急遮断控制系统。
1、EH供油系统EH供油系统的功能是提供高压抗燃油(化学名为三芳基磷酸脂,简称EH 油),并由它来驱动伺服执行机构,这种抗燃油具有良好的抗燃性和流体热稳定性。
但是如果EH油中混入过多的水、酒精或其他油液等,将大大降低EH油的抗燃性,而且会加快EH油的变质或老化,直接影响系统的正常运行。
对伺服阀的阀口处形成腐蚀,造成伺服阀内漏、卡塞;伺服阀一旦卡死,会导致油动机不受控制,蒸汽阀门不能开启。
伺服阀、电磁阀、节流孔、通道等的故障大多和油质有关。
因此,EH供油系统对油质要求特别高。
EH供油系统主要由不锈钢油箱、磁棒、油系统管道、控制块、逆止阀、安全溢流阀、蓄能器、EH油泵、一套自循环滤油系统(EH油再生装置)和自循环冷却系统(冷油器)组成。
EH油从油箱经油泵入口滤网、入口门、EH油泵(恒压变量柱塞泵)、EH油控制块(包括出口滤网、逆止阀、出口门、溢流阀)后,经高压供油母管送至各执行机构和危急遮断系统,系统执行机构的回油经有压回油母管、回油滤网、冷却器回到油箱;危急遮断系统的回油经无压回油母管回到油箱。
供油系统设备简要介绍1)油箱:容积为757升,在油箱上装有液位开关、磁性过滤器、空气滤清器、控制块,另外在油箱底部外侧装有电加热器,间接对EH油进行加热。
2)EH油泵:油泵出口压力整定在14.5±0.5Mpa,油泵启动后,即向系统供油,当系统需要增加或减少用油量时,油泵会自动改变输出流量,维持系统压力,当系统瞬间用油量很大时高压蓄能器将参与供油。
正常运行时一台油泵足以满足系统所需油量,偶尔在系统调节时间较长(如甩负荷),或部分高压蓄能器损坏使系统油压降低的情况下,备用油泵可投入运行。
3)EH油控制块:安装于油箱顶部。
包括:油泵出口滤芯、油泵出口逆止阀、油泵出口门、溢流阀4)溢流阀:是防止EH油系统油压过高而设置的,当油泵上的控制阀失灵,系统油压>17±0.2MPa时溢流阀动作,将油泄回到油箱。
EH油系统说明EH油系统按其功能分为三大部分,EH供油系统,执行机构部分,危急遮断部分。
1、EH供油系统EH供油系统的功能是提供高压抗燃油,并由它驱动各执行机构,同时保持液压油的正常理化特性和运行特性。
这种抗燃油是一种三芳基磷酸脂,它具有良好的抗燃性和液体的稳定性.EH供油系统主要由EH油箱、EH油泵、出入口门、滤网、控制块、溢流阀、蓄能器、EH供回油管、冷油器以及一套自循环滤油系统和自循环冷却系统组成。
EH油从油箱经油泵入口门、入口滤网、EH油泵(高压变量柱塞泵)、EH油控制块(包括出口滤网、逆止阀、出口门、溢流阀)后,经高压蓄能器和高压供油母管HP送至各执行机构和危急遮断系统,系统执行机构的回油经有压回油母管DP、回油滤网、回油冷却器回到油箱;危急遮断系统的回油经无压回油母管DV1、DV2回油箱•机组正常运行时无压回油母管中的回油为AST危急遮断控制块内危急遮断油经两个节流孔后的排油,在两个节流孔之间安装有两个压力开关,用来监视、试验AST电磁阀工作、动作情况。
设备介绍1)油箱:容积为900升,油箱板上装有液位开关、磁性滤油器、空气滤清器、控制块,另外油箱底部外侧装有电加热器,间接对EH油加热。
2)EH油泵:出口压力整定在14.5±0.5Mpa,油泵启动后,油泵以全流量85L/min向系统供油,同时也向高压蓄能器供油,当系统压力达油泵整定压力时,高压油推动恒压泵上的控制阀,控制阀操作泵的变量机构,使泵的输出流量减少,当泵的输出流量和系统用油量相等时,泵的变量机构维持在某一位置,当系统需要增加或减少用油量时,油泵会自动改变输出流量维持系统油压,当系统瞬间用油量很大时蓄能器将参与供油。
正常运行时一台油泵足以满足系统所需油量,偶尔在系统调节时间较长(如甩负荷)或部分高压蓄能器损坏使系统油压降低的情况下,备用油泵可能投入.3)EH油控制块:安装于油箱顶部其包括:油泵出口滤网、油泵出口逆止阀、油泵出口门、溢流阀4)溢流阀:是防止EH油系统油压过高而设置的,当油泵上的控制阀失灵,系统油压>17±0.2MPa 时溢流阀动作,将油泄回油箱,确保持系统压力才17±0。
汽轮机EH系统介绍汽轮机EH系统是汽轮机辅助系统的一部分,主要用于实现汽轮机的可靠运行和保护。
该系统主要由润滑油系统、控制油系统、密封油系统和加热系统等组成,其功能包括提供并维持必要的润滑、冷却和密封条件,实现汽轮机的安全运行和减少机械损坏。
润滑油系统是EH系统中的一个重要组成部分,主要负责向汽轮机各关键部位提供润滑。
润滑油系统通过油泵将润滑油送至润滑油冷却器进行冷却,然后通过滤油器去除杂质,再将清洁的润滑油输送至各处,如轴承、齿轮等部位,以减少摩擦和磨损。
在运行过程中,润滑油系统还可以监测润滑油的温度、压力和流量等参数,一旦发现异常情况,系统将及时报警并采取相应措施。
控制油系统是确保汽轮机运行稳定的关键组成部分,主要负责控制和调节汽轮机的启动、停机和转速等。
控制油系统通过油泵将润滑油送至各处执行器,如调节阀、汽门等,通过控制油的流量和压力,实现对汽轮机转速和负荷的精确控制。
此外,控制油系统还具备保护汽轮机的功能,如在出现过热、低油压等异常情况时,系统能够发出警报并采取相应措施,如自动停机等。
密封油系统是汽轮机EH系统中的一个重要子系统,主要用于汽轮机的密封和防止外部杂质进入。
密封油系统通过油泵将密封油供给给密封部位,如轴封、活塞环等,以保护汽轮机的内部元件,减少泄漏和损坏的风险。
此外,密封油系统还可以监测密封油的温度和压力等参数,一旦发现异常情况,系统将及时报警并采取相应措施。
加热系统是汽轮机EH系统中的一个辅助设备,主要用于保证汽轮机在低温环境下的正常启动和运行。
加热系统通过电加热器或蒸汽加热器对润滑油和控制油进行加热,以确保油的黏度和温度在正常范围内,从而保证汽轮机的可靠启动和运行。
加热系统还具备监测和控制加热过程的功能,一旦发现加热过程中出现异常,系统将及时报警并采取相应措施,如停止供热等。
总之,汽轮机EH系统是汽轮机的重要组成部分,主要用于保证汽轮机的可靠运行和保护。
润滑油系统通过提供适当的润滑条件减少摩擦和磨损,控制油系统通过控制和调节汽轮机的启动、停机和转速等实现对汽轮机的精确控制,密封油系统通过提供密封和防护措施保护汽轮机的内部元件,加热系统通过对油的加热保证汽轮机在低温环境下的正常启动和运行。
EH油系统及常见故障处理6.1.概述6.1.1.EH油系统供油装置的主要功能是为执行机构提供所需的液压动力,同时保持液压油的正常物理、化学特性。
6.1.2.EH油系统由油箱、两台EH油泵、电机组件、控制块、滤油器、磁性过滤器、溢流阀、蓄能器、自循环冷却系统(一台EH油再循环泵)、抗燃油再生过滤系统(一台EH油再生泵)、EH油箱加热器、端子盒和一些对油压、油温、油位进行报警、指示和控制的标准设备所组成的。
6.3.EH油系统的联锁与保护6.3.1.满足以下所有条件,EH油循环泵许可启动:EH油箱油位不低。
6.3.2.满足以下所有条件,EH油加热器许可投运:EH油箱油位不低。
任一台EH油循环泵运行。
EH油箱温度≤ 18℃,联锁投运EH油加热器。
EH油箱温度≥32℃,联锁停运EH油加热器。
6.3.3.满足以下所有条件,EH油泵许可启动:EH油箱油位不低。
EH油温不低于20℃。
6.3.4.当EH油泵联锁投入时,满足以下任一条件,联启备用EH油泵:任一台EH油泵运行且泵出口压力≤9.2MPa。
任一台EH油泵运行且母管压力≤9.2MPa。
运行泵跳闸:6.3.5.满足以下任一条件,联锁停EH油泵:a.EH油箱油位低低。
磁翻柱式液位报警装置安装在EH油箱的侧面当液位改变时,推动开关机构,在液位达到设定值时发出报警或停机信号。
EH液位低一报警 450mm(降)EH液位低二报警并停加热器 370mm(降)EH液位低三报警并停EH油泵 230mm(降)b.运行EH油泵热偶动作。
6.3.6.油箱油温高于54℃联开温控阀,油温低于35℃联关温控阀。
6.3.7.E H油压力低于7.8MPa保护动作停机。
6.3.8.当高压母管压力达17.2±0.2MPa,溢油阀动作。
6.3.9.当系统油压低至9.2MPa时,EH油压低报警,发出报警信号,并联动备用泵。
6.4.EH油系统的运行6.4.1.启动前的准备:6.4.1.1.检查系统中各阀门标识、位置正确。
C135-8.83/1.3 单抽汽双缸双排气凝汽式汽轮机EH 系统说明书第一部分液压控制系统及部套1; EH 液压控制系统1.1 EH 系统结构及功能EH液压控制系统式汽轮机数字式电液控制系统(DEH)中的一个组成部分,主要由供油系统(EH 油站,再生装置,抗燃油).执行机构(高主油动机,高调油动机,抽气门油动机)。
危急遮断系统(危急保安装置,隔膜阀).EH 油压低试验模块及油管路系统(油管路,高压蓄能器)组成。
供油系统即是一个动力源,也是一个油液贮存和处理中心,通过它,系统可以得到所必须的工作介质—高压抗燃油。
执行机构响应挂闸和DEH 的指令信号,以驱动汽轮机各蒸汽阀门开度。
危急遮断系统则接受汽轮机所有的停机信号和103%超速信号,当有信号发出时,危急遮断系统动作而快关汽轮机所有气阀,或只关闭调节气阀,以保证汽轮机正常安全的运行。
EH 油压低试验模块是一个可在线试验压力开关的装置,可随时在线检测压力开关动作的可靠性。
油管路系统为各油压部件输送工作介质并可将供油系统与执行机构等连接起来,从而构成液压控制系统工作回路。
1.2 EH 系统工作原理原理框图见如下所示开调门或加负荷:DEH 给定一开调门或加负荷指令,经运算比较后输出一正偏值电流AX,并作用在伺服阀上,伺服阀动作,从而驱动油动机动作并往上开启调门。
次调门位移经油动机LVDT 反馈回DEH 经行比较运算,直至其偏值电流AX为零后,调门便停止移动,并停留在一个新的工作位置上。
关调门或减负荷:作用过程与上相反。
2供油系统由EH 油站、再生装置及抗燃油组成。
2.1EH 油站EH 油站为EH 液压控制系统动力源,主要功能式向 EH 液压控制系统提供合格的动力源。
它主要向油站箱体、油站出口组件、油泵组、吸油滤器、磁性过 滤器、温度及压力开关、滤油系统和冷却系统等组成。
2.1.1工作原理简图:2.1.2主要电器元件参数: 主油泵电机(2台)30KW 380VAC 50HZ 三相 滤油泵电机(1台)0.75KW 380VAC 50HZ 三相 冷却油泵电机(1台)1.5KW 380VAC 50HZ 三相 电加热器(1台) 5KW 220VAC 50HZ 单相2.1.3 EH 油站工作原理油泵启动后(最大流量约为100L/min ),经过吸油滤器,从油箱中吸入抗燃 油。
一、EH系统的功能及组成1.EH系统的功能1) EH系统的功能是接受DEH输出指令,控制汽轮机进汽阀门开度,改变进入汽轮机的蒸汽流量,满足汽轮机转速及负荷调节的要求。
因此EH系统实际上是DEH控制装置的执行机构。
2) 控制再热主汽门的油动机,在汽机复置(挂闸)后,即将再热主汽门开启到全开位置。
3) 控制主汽门及高中压调门的油动机将汽轮机进汽阀门控制到由DEH控制器发出的电气信号所要求的相应位置上。
4) 除正常控制进汽阀门的开度外,EH系统还包括在危急情况下自动关闭油动机的装置(卸载阀)。
2.EH系统的组成EH供油系统是一个全封闭定压系统,它提供控制部分所需要的全部动力油。
整个系统由油箱、冷油器、滤油器、高压蓄压器、低压蓄压器、各种压力控制阀、油泵及马达等组成。
由汽机转子直接带动的主油泵除通过注油器将润滑油供给汽轮机及发电机的轴承外,还供给机械超速遮断装置以及手动遮断装置用油,后者产生的安全油将通过隔膜阀与EH系统连结在一起。
3、EH供油系统供油系统如图1所示图1EH供油系统必须使用三芳基磷酸酯型的合成油(抗燃油)。
为了控制油温,油箱底部装有电加热器,由温度控制器(TI0030)自动控制其启停油箱上配有磁翻板式液位计和液位开关(71/HL、LL、LLL1、LLL2),用于显示实际液位和在液位高于或低于正常范围时报警以及在液位过低(肯定是系统中油大量外泄造成)时联动停泵。
在油箱下方布置了2组相同容量、并联运行的EH主油泵,可以互为备用,油泵上配置了调压阀,可以调节系统油压,油泵的输出流量则是根据系统的需用量自动调节。
每台油泵配有吸入口滤芯和出口滤芯,出口滤芯配有压差开关(63/MPF-1、2),在滤芯压差大于整定值时发出报警信号。
油泵出口的流量计(FIC-P1、2)可以时刻监视油泵的输出流量EH油箱上显示系统油压的压力表(GA4080、4090、4100、4110)共有4块,分别显示油泵出口压力和系统压力,同时还可以依此观察油泵出口滤芯的上、下游压力,得出具体压差值。

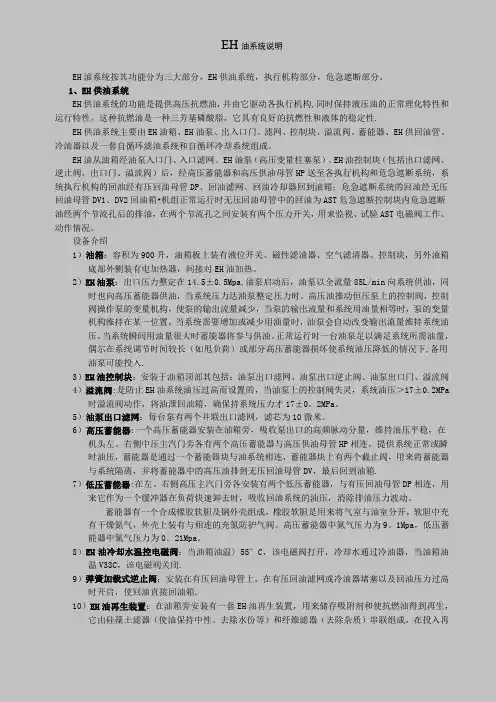

EH油系统说明EH油系统按其功能分为三大部分,EH供油系统,执行机构部分,危急遮断部分。
1、EH供油系统EH供油系统的功能是提供高压抗燃油,并由它驱动各执行机构,同时保持液压油的正常理化特性和运行特性。
这种抗燃油是一种三芳基磷酸脂,它具有良好的抗燃性和液体的稳定性。
EH供油系统主要由EH油箱、EH油泵、出入口门、滤网、控制块、溢流阀、蓄能器、EH供回油管、冷油器以及一套自循环滤油系统和自循环冷却系统组成。
EH油从油箱经油泵入口门、入口滤网、EH油泵(高压变量柱塞泵)、EH油控制块(包括出口滤网、逆止阀、出口门、溢流阀)后,经高压蓄能器和高压供油母管HP送至各执行机构和危急遮断系统,系统执行机构的回油经有压回油母管DP、回油滤网、回油冷却器回到油箱;危急遮断系统的回油经无压回油母管DV1、DV2回油箱。
机组正常运行时无压回油母管中的回油为AST危急遮断控制块内危急遮断油经两个节流孔后的排油,在两个节流孔之间安装有两个压力开关,用来监视、试验AST电磁阀工作、动作情况。
设备介绍1)油箱:容积为900升,油箱板上装有液位开关、磁性滤油器、空气滤清器、控制块,另外油箱底部外侧装有电加热器,间接对EH油加热。
2)EH油泵:出口压力整定在±,油泵启动后,油泵以全流量85 L/min向系统供油,同时也向高压蓄能器供油, 当系统压力达油泵整定压力时,高压油推动恒压泵上的控制阀,控制阀操作泵的变量机构,使泵的输出流量减少,当泵的输出流量和系统用油量相等时,泵的变量机构维持在某一位置,当系统需要增加或减少用油量时,油泵会自动改变输出流量,维持系统油压,当系统瞬间用油量很大时蓄能器将参与供油。
正常运行时一台油泵足以满足系统所需油量,偶尔在系统调节时间较长(如甩负荷),或部分高压蓄能器损坏使系统油压降低的情况下,备用油泵可能投入。
3)EH油控制块:安装于油箱顶部其包括:油泵出口滤网、油泵出口逆止阀、油泵出口门、溢流阀4)溢流阀:是防止EH油系统油压过高而设置的,当油泵上的控制阀失灵,系统油压>17±时溢流阀动作,将油泄回油箱,确保持系统压力≯17±。
5)油泵出口滤网:每台泵有两个并联出口滤网,滤芯为10微米。
6)高压蓄能器:一个高压蓄能器安装在油箱旁,吸收泵出口的高频脉动分量,维持油压平稳,在机头左、右侧中压主汽门旁各有两个高压蓄能器与高压供油母管HP相连,提供系统正常或瞬时油压,蓄能器是通过一个蓄能器块与油系统相连,蓄能器块上有两个截止阀,用来将蓄能器与系统隔离,并将蓄能器中的高压油排到无压回油母管DV,最后回到油箱。
7)低压蓄能器:在左、右侧高压主汽门旁各安装有两个低压蓄能器,与有压回油母管DP相连,用来它作为一个缓冲器在负荷快速卸去时,吸收回油系统的油压,消除排油压力波动。
蓄能器有一个合成橡胶软胆及钢外壳组成,橡胶软胆是用来将气室与油室分开,软胆中充有干燥氮气,外壳上装有与相连的充氮防护气阀。
高压蓄能器中氮气压力为,低压蓄能器中氮气压力为。
8)EH油冷却水温控电磁阀:当油箱油温>55℃,该电磁阀打开,冷却水通过冷油器,当油箱油温<38℃,该电磁阀关闭。
9)弹簧加载式逆止阀:安装在有压回油母管上,在有压回油滤网或冷油器堵塞以及回油压力过高时开启,使回油直接回油箱。
10)EH油再生装置:在油箱旁安装有一套EH油再生装置,用来储存吸附剂和使抗燃油得到再生,它由硅藻土滤器(使油保持中性、去除水份等)和纤维滤器(去除杂质)串联组成,在投入再生装置时,应先开启硅藻土滤器的旁路门对硅藻土滤器注油,然后开启硅藻土滤器入口门,关闭旁路门。
当油温在43~54℃之间,而任何一个滤器压力高达时,就需更换滤芯。
注意:遵守操作顺序否则可能造成硅藻土滤器滤芯损坏。
11)自循环滤油系统:为了保证油系统的清洁度,设有独立的自循环滤油系统。
滤油泵从油箱内吸油,经两个并列运行的滤网回油箱。
滤油泵由就地端子箱上的控制按钮控制启、停。
12)自循环冷却系统:在正常情况下,系统有压回油经回油冷却器冷却后,已完全可以满足油温要求,当油温偏高时,可以开启有压回油至备用冷油器入口门,采取两个冷油器并列运行,仍不能满足油温要求时,可以关闭有压回油至备用冷油器入口门,启动冷却循环泵,油箱内的油经冷却循环泵、备用冷油器回油箱,这一路称为EH油的自循环冷却系统;此时有压回油仍经回油冷却器冷却。
冷却循环泵控制由就地端子箱上的控制按钮控制启、停、投自动。
注意:在冷却循环泵控制投自动情况下,有压回油至备用冷油器入口门应关闭,防止冷却循环泵启动影响有压回油母管的压力。
压力开关附表:压力开关名称开关编号动作值用途位置EH油压母管油压63/LP<L报警0m就地柜EH油压母管油压63/HP> MPa H报警0m就地柜EH油压母管油压63/MP<联备用泵0m就地柜A泵出口滤网差压63/MPF-1> MPa H报警0m就地柜B泵出口滤网差压63/MPF-1> MPa H报警0m就地柜有压回油母管压力63/RP> MPa H报警0m就地柜AST电磁阀试验开关63-1/ASP> MPa成功12m机头AST电磁阀试验开关63-2/ASP<成功12m机头EH油压母管油压63-1/LP63-2/LP63-3/LP<1、3,2、4至少各有一个动跳机12m机头63-4/LP 作 挂闸判断开关 63-1/AST63-2/AST63-3/AST7 MPa(三取二)已挂闸 12m 机头在现场安装中,从0m EH 油站上来的油管从左到右(低加-高加)依次是无压回油母管DV1、无压回油母管DV2、有压回油母管DP 、高压供油母管HP ;在TV1旁的EH 油管从上到下依次是有压回油母管DP 、高压供油母管HP 、AST 危急遮断油母管、OPC 油母管、无压回油母管DV1,在TV2旁的EH 油管只是最下面一根为无压回油母管DV2,其余与TV1旁的一样。
2、 执行机构部分各蒸汽阀门的位置是由各自的执行机构来控制的。
执行机构由一个油动机所组成,其开启由抗燃油驱动,而关闭是靠弹簧力。
油动机与一个控制块连接,在这个控制块上装有截止阀,快速卸载阀和单向阀,加上不同的附件,组成二种基本形式的执行机构--调节型和开关型。
除再热主汽门为开关型,其作均为调节型。
调节型的执行机构安装有电液转换器(伺服阀)和两个线性位移变送器LVDT ,可以将其相应的蒸汽阀门控制在任意中间位置上,成比例地进汽量以适应需要。
1) 高压调节阀高压油动机安装在蒸汽室(调节阀)的边上,并且通过一对铰(链)链把油动机活塞杆与调节阀运行杆相连接,连杆绕支点转动,向上运动则打开阀门。
高压油经截止阀、10μm 金属筛滤油器、伺服阀、进入高压油动机,该高压油由伺服阀控制。
经计算机处理后的欲开大或者关小汽阀的电气信号由伺服阀放大器放大后,在电液转换器-伺服阀中将电气信号转换成液压信号,使伺服阀移动,并将液压信号放大后控制高压油的通道,使高压油进入油动机活塞下腔,油动机活塞向上移动,经杠杆带动汽阀使之开启,或者是使压力油自活塞下腔泄出,借弹簧力使活塞下移关闭汽阀。
油动机活塞移动时,同时带动两个线性位移传感器(LVDT ),将油动机活塞的机械位移转换成电气信号,作为负反馈信号与前面计算机处理送来的信号相加,由于两者极性相反,实际上是相减,只有在原输入信号与反馈信号相加,使输入伺服阀放大器的信号为零后,这时伺服阀的主阀回到中间位置,不再有高压油通向油动机活塞下腔或使压力油自油动机活塞下腔泄出,此时汽阀便停止移动,并保持在一个新的工作位置。
高压调节阀的快速卸载阀是由OPC 油压来控制,起快速关闭调节阀的作用,此种关闭与电气系统无关。
当OPC 油压失去时,将使快速卸载阀动作时,它将的油动机活塞下腔工作油经有压回油母管排回油箱,有压回油母管同时危急遮断油母管DP 有压回油母管伺服放大器LVDT高压调门伺服阀DP 有压回油母管HP高压供油解调器伺服放大器再热调门油动机伺服阀电磁阀DUMP阀OPC油母管LVDT与油动机活塞上腔相连,可将排油暂贮存在上腔,因而就不会引起回油管路过载。
阀门组件上的大型弹簧提供快关所用的动力。
大机的所有油动机均采用单侧作用油动机,虽然油动机活塞两侧均进油,但活塞上腔是与有压回油母管相连,只起缓冲作用,而不起调节作用。
小机调门油动机采用的是双侧油动机,活塞上、下腔分别与伺服阀的两个动力油口相接。
2) 再热调节阀再热调节阀与高压调节阀的工作过程是相似的,它们主要区别在:A. 再热调节阀的油缸为拉力油缸,其余阀门的油缸为推力油缸。
中压油动机安装在中压调节阀操纵座上,中压油动机活塞杆通过联接装置与阀杆相连接,活塞杆向上运动时,打开阀门,而向下运动时则关闭阀门。
中压调节阀操纵座中的下弹簧使阀门保持在关闭位置,而油动机则克服弹簧力使中压调阀处于任意一个所需的开度。
B. 再热调节阀的卸载阀(DUMP )与其余阀门的卸载阀的结构是不同的。
C. 卸载阀(DUMP )的复位油的来油是不经过伺服阀的。
而对于高压调节阀、高压主汽阀卸载阀的复位油是经过伺服阀后的高压油。
D. 在卸载阀(DUMP )的OPC 油逆止门前上装有一个二位三通试验电磁阀,它的三个油口分别是①经节流孔后的高压来油②OPC 油管③有压回油管。
试验电磁阀被用来摇控关闭再热调节阀,在正常运行期间,电磁阀断电,使高压油经过一个节流孔和该电磁阀直接通到卸载阀(DUMP )的上部腔室。
当电磁阀通电时,电磁阀打开排油通路,且切断高压供油,关闭再热调节阀。
在再热调节阀活动试验时,就是使试验电磁阀通电,关闭再热调节阀的。
3) 高压主汽门:高压主汽阀与高压调节阀的主要区别在:在高压主汽阀的卸载阀的危急遮断油路(逆止门前)与回油油路间装有一个试验快关电磁阀,在正常运行期间,电磁阀断电关闭的,当进行阀门活动试验时,电磁阀带电开启,将卸载阀的复位油泄掉,卸载阀动作,高压主汽阀关闭,另外在ETS 产生跳闸指令时,该电磁阀将带电30秒,关闭高压主汽阀,起到AST电磁阀的后备保护作用。
开关型执行机构只能使阀门在全开或全危急遮断油母管DP 有压回油母管伺服放电磁阀高压主汽门伺服阀关位置上工作,再热主汽阀的执行机构就属于开关型执行机构。
执行机构安装于再热主汽阀弹簧室上,它的活塞杆与再热主汽阀阀杆直接相连。
因此,活塞向上运动开启阀门,向下运动关闭阀门。
由高压供油管HP 来的高压油流经隔离阀、节流孔进入油动机底部油缸,开启再热主汽阀,同时油动机底部油缸与遮断引导阀油动机的油缸相连,其随再热主汽阀开启而开启,关闭而关闭。
在再热主汽阀执行机构上配有一个快速卸载阀,快速卸载阀复位油腔与AST 危急遮断油母管相连,一旦危急遮断系统动作造成危急遮断母管的降落,卸载阀就会开启,从而关闭再热主汽阀。
