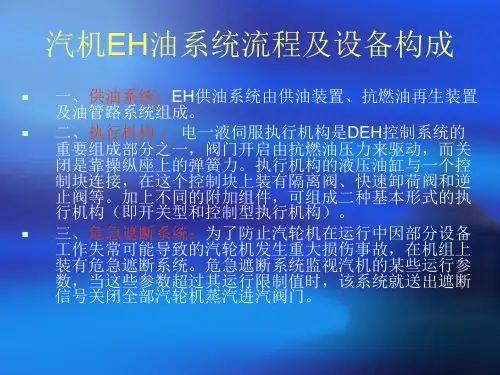

1.EH油系统图
12.42~14.48MPa
高压
隔绝阀 （充气）
电液转换器
2.EH油系统常规设备
EH油箱：由不锈钢板制成，四个浸泡在油中的磁性过滤器 （吸附磁性杂质）
主油泵：通过挠性联轴器与驱动马达相连，每个油泵设计成 可连续工作，并布置在油箱的下方，以保证正吸入头。 油泵的输出流量会根据系统的用油量自动调节。
离心式主油泵不能自吸，在启停阶段要靠高压辅助油泵供油
主油泵外观
注油器
作用：向主油泵供油。如果主油泵的入口进 了空气，易断流，会造成系统工作不稳定， 因此进口需保持一定的正压。正常运行时， 这一正压由注油器提供
向润滑系统提供润滑油
注油器又称射油器，它实质上是一个 射流泵。安装在油箱液面以下，一般 有两个，为主油泵和润滑系统供油。
1-油箱；2-油位计；3-排烟孔；4-回油滤 网；5-净段滤网；6-中间挡板；7-放水管；
8-溢油管；9-人孔；10-加油口
主油泵 作用：为液压调节系统提供高压油和安全油
为注油器提供动力油
主油泵为单级双吸式离心泵，安装于前轴承箱内，直接与汽轮机主轴 （高压转子延伸小轴）联接，由汽轮机转子直接驱动。当汽轮机的转速 高于额定转速的90%时，主油泵能正常工作，主油泵正常工作时，吸入 口油压为0.09~012MPa，出口油压为1.0~2.05MPa 供油量大，出口压力稳定，轴向推力小，且对负荷的适应性好
注油器
高压辅助油泵
高压辅助油泵又称为交流启动油泵 (MSP)，为立式离心泵，驱动电机安 装于主油箱顶部，通过挠性联轴器与 泵轴相连。电机支座上的推力轴承承 受全部液动推力和转子重量。油泵浸 没在最低油位线以下，因而油泵随时 处于可启动状态。
在启动时，当汽轮机的转速达到约90% 额定转速前，主油泵的排油压力较低， 无法驱动注油器，主油泵入口油量不足， 因此，在机组冲转前应启动高压辅助油 泵向调节保护系统供油。
