手机电路原理,通俗易懂

手机电池电路原理
手机电池电路原理是手机内部电能转化为电流的过程。

手机电池电路由电池、保护电路和电池管理系统组成。

手机电池是由正极、负极、电解液和隔膜这四个部分构成的。

正极通常是由锂钴酸锂、三元锂氧化物或锰酸锂等材料制成，而负极则通常由石墨或硅基材料制成。

电解液是一种含有锂盐的溶液，而隔膜则用于隔离正负极，防止短路。

手机电池内的保护电路起到了限制电流过大、电压过高、温度过高等异常情况时进行保护的作用。

保护电路通常由保险丝、电流保护元件和温度保护元件等组成。

当电流过大时，保护电路会切断电路，防止电池短路；当电压过高或温度过高时，保护电路会将电池断开，以避免损坏。

电池管理系统是一种集成电路芯片，主要用于控制和监测电池的状态和性能。

电池管理系统通常包括电池电量显示、充电控制、放电保护和温度监测等功能。

通过电池管理系统，手机可以实时监测电池的电量、温度和健康状况，并根据这些信息进行充电和放电控制，以延长电池寿命。

总之，手机电池电路通过将电能转化为电流，实现了手机的电源供给。

电池、保护电路和电池管理系统是手机电池电路中的重要组成部分，它们共同协作，保证了手机的正常使用和电池寿命。

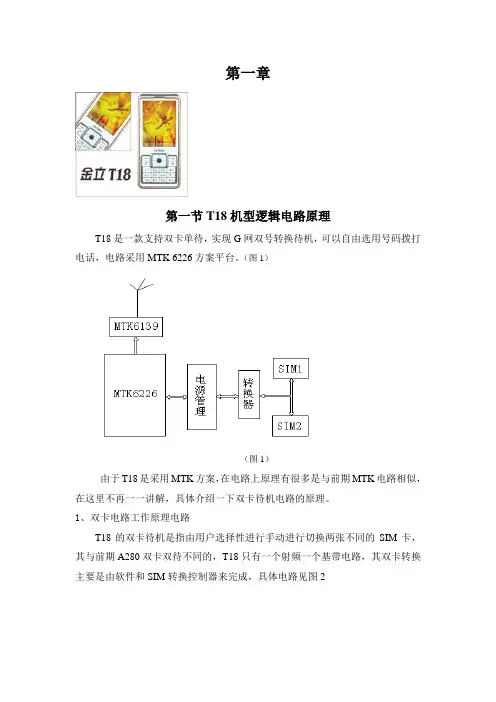

第一章第一节T18机型逻辑电路原理T18是一款支持双卡单待，实现G网双号转换待机，可以自由选用号码拨打电话，电路采用MTK 6226方案平台。

（图1）（图1）由于T18是采用MTK方案，在电路上原理有很多是与前期MTK电路相似，在这里不再一一讲解，具体介绍一下双卡待机电路的原理。

1、双卡电路工作原理电路T18的双卡待机是指由用户选择性进行手动进行切换两张不同的SIM卡，其与前期A280双卡双待不同的，T18只有一个射频一个基带电路，其双卡转换主要是由软件和SIM转换控制器来完成，具体电路见图2（图2）其工作原理：当手动切换时，控制中心会发出一个SIM-SWITCH的转换开关指令给到U505转换芯片，经内部的电子开关把VSIM与VSIM1、VSIM2，IO-SIM与SIMDA1、SIMDA2，CLK-SIM与SIMCLK1、SIMCLK2,RST-SIM与SIMRST1、SIMRST2进行转换连接，实现控制SIM卡的数据总线来控制SIM卡的正常工作。

2、充电电路当外部充电器接到DC 插孔时，CHANGE电源分三路提供，第一路经R12、R14分压取得ADC3-VCH充电检测信号，第二路提供给U400的第１脚，第三路提供给U401经R413到电池正极。

其工作原理:当CPU检测到连接充电模式时候，CPU会输送CHG-CNTL控制信号给电源管理模块U400，电源管理模块从2# GATEDRV输出控制信号，控制充电控制管的导通，充电电压将通过R413限流给电池正极充电，同时CPU通过提供的ADC0-、ADC1+电量反馈信号，经电源管理模块U400（4#）ISENSE检测实现对充电过程进行监控，经U400（6#）CHRDET送到CPU，当检测充电完成后，CPU 将撤销U400（5#）CHG-CNT的控制信号，从而导致充电管U401截止，停止充电。

关机充电和开机充电原理相同，只是在关机状态下，CPU未执行其它程序，使手机仍处于关机状态。

手机电路工作原理
手机电路工作原理主要包括以下几个方面：
1. 电源管理：手机电路中的电源管理芯片负责将外部输入的电流和电压进行适当的降压、升压和稳压，供给其他电路的正常工作。

电源管理还包括对电池充电管理，保护电池的健康和寿命。

2. 处理器：手机电路中的主处理器负责执行各种任务，如运行软件、处理数据、判断输入信号等。

处理器通常由多个核心组成，每个核心都能独立工作，提高手机的处理能力。

3. 存储器：手机电路中的存储器用于存储用户的数据和程序。

包括闪存和RAM（随机访问存储器）等。

闪存用于长期存储数据和程序，而RAM用于临时存储正在运行的应用程序和数据。

4. 通信模块：手机电路中的通信模块负责与移动通信网络进行通信，包括无线信号的收发、解码和编码、调制和解调等。

通信模块还包括无线芯片组和天线。

5. 显示屏和触摸屏：手机电路中的显示屏和触摸屏用于用户与手机之间的交互，通过对屏幕的触摸进行输入操作，并将相关信息以图像的形式显示在屏幕上。

6. 音频处理：手机电路中的音频处理模块负责处理语音信号和音频信号，包括音频的输入、输出、解码和编码、放大和调整
等。

以上是手机电路工作的主要原理，通过这些电路的协同工作，实现了手机的各种功能，例如通话、上网、拍照、游戏等。

手机的电源电路原理
手机的电源电路原理是整个手机工作的基础，主要由以下几个部分组成：
1. 电池：手机的电源是由内置的可充电电池提供的，它通常是锂离子电池。

电池会存储能量并通过电解反应将能量转化为电能。

2. 电源管理芯片：电源管理芯片是手机的关键组成部分，它负责监测电池的电量并控制电池的充电和供电。

电源管理芯片还负责为手机的各个电路提供稳定的电压和电流。

3. USB充电接口：手机通常使用USB接口进行充电，它是将电源与电池连接的重要接口。

USB接口可以接收外部电源（如充电器，电脑USB接口）提供的电能，通过充电管理芯片控制电流和电压进行充电。

4. 降压电路：由于电池的电压较高，需要将其降压为适合手机内部电路使用的低压。

降压电路通常使用DC-DC变换器来实现，它将高电压转换为所需的低电压。

5. 稳压电路：手机内部的各个电路需要稳定的电压供应，以确保它们的正常工作。

稳压电路通常使用线性稳压器或开关稳压器来提供恒定的电压输出。

6. 电流保护电路：电流保护电路用于保护手机电路免受过电流和短路等故障的
损坏。

它通常包括过流保护、过压保护和温度保护等功能，可以及时切断电源以保护手机电路的安全。

以上是手机电源电路的主要原理，它们紧密配合工作，为手机提供稳定的电源以保证其正常运行。

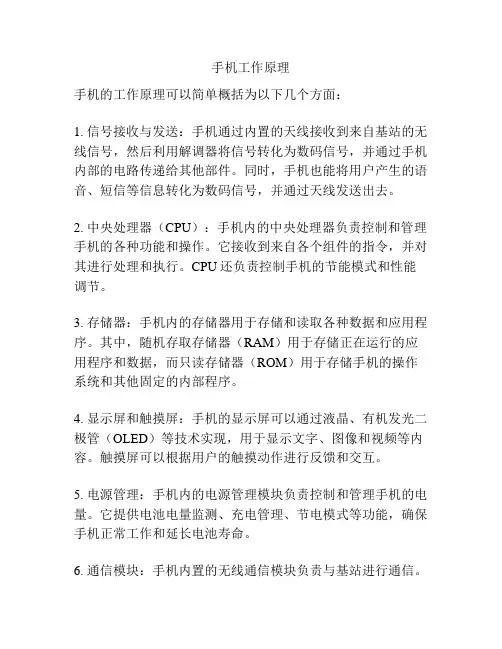

手机工作原理
手机的工作原理可以简单概括为以下几个方面：
1. 信号接收与发送：手机通过内置的天线接收到来自基站的无线信号，然后利用解调器将信号转化为数码信号，并通过手机内部的电路传递给其他部件。

同时，手机也能将用户产生的语音、短信等信息转化为数码信号，并通过天线发送出去。

2. 中央处理器（CPU）：手机内的中央处理器负责控制和管理手机的各种功能和操作。

它接收到来自各个组件的指令，并对其进行处理和执行。

CPU还负责控制手机的节能模式和性能调节。

3. 存储器：手机内的存储器用于存储和读取各种数据和应用程序。

其中，随机存取存储器（RAM）用于存储正在运行的应用程序和数据，而只读存储器（ROM）用于存储手机的操作系统和其他固定的内部程序。

4. 显示屏和触摸屏：手机的显示屏可以通过液晶、有机发光二极管（OLED）等技术实现，用于显示文字、图像和视频等内容。

触摸屏可以根据用户的触摸动作进行反馈和交互。

5. 电源管理：手机内的电源管理模块负责控制和管理手机的电量。

它提供电池电量监测、充电管理、节电模式等功能，确保手机正常工作和延长电池寿命。

6. 通信模块：手机内置的无线通信模块负责与基站进行通信。

它可以通过不同技术（如2G、3G、4G、5G等）连接到移动网络，实现语音通话、短信、互联网接入等功能。

除了以上主要的组件和功能，手机还包含其他一些辅助模块和传感器，如摄像头、声音处理器、加速度计、陀螺仪等，用于支持不同的应用和功能。

手机的工作原理是这些组件和功能协同工作的结果。

智能手机的电路原理智能手机的电路原理包括以下几个方面：1. 电源管理电路：负责将电池的直流电转换为各个电路模块所需的稳定电压，并提供电池充电和电池状态监测等功能。

2. 中央处理器（CPU）：是智能手机的核心计算单元，负责执行各种应用程序和指令，控制和管理整个手机的操作。

3. 存储器：智能手机通常包括闪存和运行内存。

闪存用于存储操作系统、应用程序和用户数据，运行内存用于临时存储正在运行的应用程序和数据。

4. 通信模块：智能手机需要与基站进行通信，通信模块负责处理无线信号的发送和接收，包括移动通信（如GSM、CDMA、LTE等）、Wi-Fi、蓝牙和GPS等。

5. 图像处理器（GPU）：负责处理手机屏幕上的图像和视频，提供高质量的图像显示和流畅的视频播放效果。

6. 触摸屏控制器：智能手机的触摸屏上有一个触摸屏控制器，负责检测和解析用户的触摸输入，并将其转换为相应的操作命令。

7. 传感器：智能手机通常配备了各种传感器，如加速度计、陀螺仪、磁力计、光线传感器和距离传感器等，用于感知手机的方向、位置、光线强度和距离等信息。

8. 音频处理器：负责手机的音频输入和输出，包括麦克风、扬声器和耳机等，同时还支持音频编解码和音效处理功能。

9. 射频收发器：负责手机与通信网络之间的无线信号传输，包括信号的调制解调、放大和滤波等。

10. 外设接口：智能手机还配备了各种外设接口，如USB接口、HDMI接口和SIM卡插槽等，用于与其他设备进行数据交换和连接。

这些电路模块通过相互连接和协同工作，使得智能手机能够实现各种功能，如通话、上网、拍照、录音、游戏等。

同时，为了提高手机的性能和使用体验，电路原理还涉及了许多细节设计和优化，如信号调理、功耗管理和故障检测等。

手机的工作原理知识讲解
一、手机分为以下几个部分组成：
1，接收电路：(天线，天线开关，天线耦合器，信号滤波器，功率放大器，信号解调器，混频器，本机振荡器，中频信号处理器，低频信号处理器，音频信号处理器，听筒。

喇叭)
平台素材图片仅供参考如有雷同纯属巧合
2，发射电路：(送话器，音频处理器，同上……接收电路的反向传输过程)
3，电源电路：电池，电源管理集成电路)IC
4,逻辑电路：单片机电路，也就是中央处理器cpu，码片软件IC，5，显示部分：显示器，显示排线，显示处理器。

平台素材图片仅供参考如有雷同纯属巧合
二、手机的工作原理：
首先给手机供上电，也就是让电池电量达到3.7v左右。

这时候有了电我们就按住开机键启动手机开机，等手机开机正常之后，我们插进手机的电话卡在屏幕上显示正常进入网络状态，这时我们就可以通过拨打一些号码跟别人交流，如果我们需要上网就打开网络数据开关就可以了。

这是普通人的理解。

如果是专业人士呢，那就是我上面写的那些，我们的信息都是要经过那一连串的元器件来处理的。

这个过程是比较复杂的。

简单来说呢当我们在给别人打电话的时候，比如我从口里面说出来的声音经过话筒也就是送话器输入，然后再送给音频处理器，然后再到送到中频处理器，依此类推一级级的送直到最后送给对方收到消息为止。

这些都是靠上面那个接收发射电路来完成的。

手机电路工作原理
手机电路工作原理指的是手机内部电路的运行原理和工作过程。

手机电路由多个不同功能的模块组成，包括电源模块、处理器模块、存储模块、通信模块等。

这些模块通过连接的电路实现彼此的协同工作。

手机的电路工作原理可以分为几个关键部分：
1. 电源模块：手机的电源模块主要负责为手机提供电力支持。

当用户按下电源键时，电源模块会将存储在手机电池中的能量传递给其他模块，并控制电流和电压的稳定供应。

2. 处理器模块：手机的处理器模块是手机的大脑，负责控制和处理各种指令和数据。

处理器模块包括中央处理器（CPU）、图形处理器（GPU）等，通过高效的协同工作，实现手机的
各项功能。

3. 存储模块：手机的存储模块用于存储用户的数据和应用程序。

存储模块包括RAM（随机访问存储器）和ROM（只读存储器）等。

RAM负责临时存储数据和运行应用程序，而ROM
则用于存储手机的操作系统和其他预装软件。

4. 通信模块：手机的通信模块用于实现手机的无线通信功能，包括手机信号的接收和发送。

通信模块包括基带芯片、射频芯片等，通过与手机天线的连接，实现与通信基站的数据交换。

5. 其他模块：手机还包括其他模块，如显示模块、摄像头模块、
音频模块等，用于实现手机的显示、拍照、录音等功能。

这些模块之间通过精心设计的电路连接，以实现各个功能模块之间的数据传输和协同工作。

同时，手机的电路还包括多种传感器和控制芯片，用于感知用户的操作和环境变化，并进行相应的响应和调整。

总体而言，手机电路工作原理是通过不同模块之间的协作，将电能转化为各项功能，实现手机的通信、计算、存储、显示等多种功能。

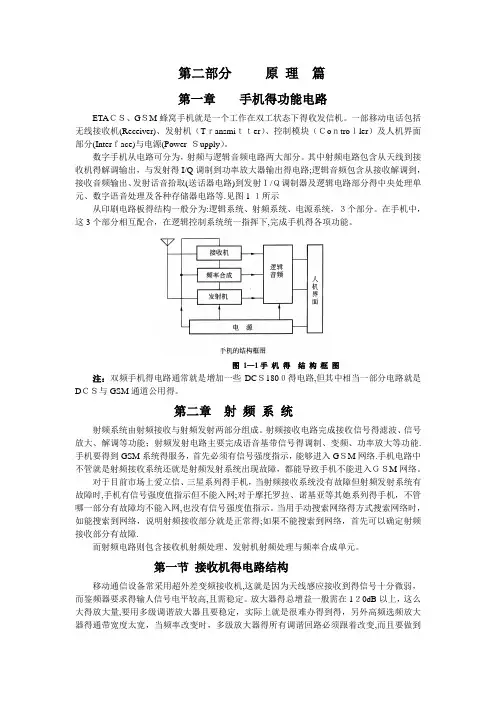

第二部分原理篇第一章手机得功能电路ETAＣＳ、GＳM蜂窝手机就是一个工作在双工状态下得收发信机。

一部移动电话包括无线接收机(Receiver)、发射机（Tｒansmiｔｔer）、控制模块（Ｃoｎtroｌler）及人机界面部分(Interｆace)与电源(Power Ｓupply）。

数字手机从电路可分为，射频与逻辑音频电路两大部分。

其中射频电路包含从天线到接收机得解调输出，与发射得I/Q调制到功率放大器输出得电路;逻辑音频包含从接收解调到，接收音频输出、发射话音拾取(送话器电路)到发射Ｉ/Ｑ调制器及逻辑电路部分得中央处理单元、数字语音处理及各种存储器电路等.见图1-１所示从印刷电路板得结构一般分为:逻辑系统、射频系统、电源系统，３个部分。

在手机中，这3个部分相互配合，在逻辑控制系统统一指挥下,完成手机得各项功能。

图1—1手机得结构框图注：双频手机得电路通常就是增加一些DCＳ180０得电路,但其中相当一部分电路就是DＣＳ与GSM通道公用得。

第二章射频系统射频系统由射频接收与射频发射两部分组成。

射频接收电路完成接收信号得滤波、信号放大、解调等功能；射频发射电路主要完成语音基带信号得调制、变频、功率放大等功能.手机要得到GSM系统得服务，首先必须有信号强度指示，能够进入GＳM网络.手机电路中不管就是射频接收系统还就是射频发射系统出现故障，都能导致手机不能进入ＧＳM网络。

对于目前市场上爱立信、三星系列得手机，当射频接收系统没有故障但射频发射系统有故障时,手机有信号强度值指示但不能入网;对于摩托罗拉、诺基亚等其她系列得手机，不管哪一部分有故障均不能入网,也没有信号强度值指示。

当用手动搜索网络得方式搜索网络时，如能搜索到网络，说明射频接收部分就是正常得;如果不能搜索到网络，首先可以确定射频接收部分有故障.而射频电路则包含接收机射频处理、发射机射频处理与频率合成单元。

第一节接收机得电路结构移动通信设备常采用超外差变频接收机,这就是因为天线感应接收到得信号十分微弱，而鉴频器要求得输人信号电平较高,且需稳定。

手机电路原理手机电路原理随着科技的快速发展，移动通信技术已成为当今世界人们生活中不可缺少的一部分。

而手机作为当今最常用的移动通讯工具，也越来越深受人们的喜爱。

但是，人们对于手机的电路原理却知之甚少，本文将为大家介绍手机电路原理。

第一章手机电路原理的工作原理1. CPU（Central Processing Unit，中央处理器）CPU可以说是手机电路中最为核心的部分，它负责手机的各种计算工作和控制任务。

它根据输入的指令，控制手机的各个部分进行相应的操作，在手机以及移动通讯中起到了至关重要的作用。

2. 内存内存作为CPU的支撑，负责存储和读取手机程序及数据。

手机的内存可以分为RAM（Random Access Memory，随机存储器）和ROM（Read Only Memory，只读存储器）两种，其中RAM 是临时存储器，只要手机电源不断电，其储存的内容就会丢失，而ROM则是非常常用的读取存储器，其储存的内容不会因为断电而丢失。

3. 通信单元通信单元是手机电路中的重要组成部分，在通讯任务中起到了举足轻重的作用。

通信单元的主要组成部分包括天线、收发模块以及解调模块，它们的作用是确保信号的准确收发和清晰解读。

第二章手机电路原理的结构原理1. 区块手机电路的结构原理就是通过将各个模块划分为不同的区块，从而达到集中的控制和管理。

在手机电路中，区块可以分为控制区块、通信区块、图像处理区块，这些区块相互独立，但是又不可缺少。

2. PCB板PCB板是手机电路中重要的组成部分。

它由导线、连接块以及曲线等构成，通过这些连接块和导线，再加上各个元件组成的集成电路IC（Integrated Circuit）即可完成手机电路的结构组成。

在手机电路中，PCB板可以分为主板和子板两种，它们可以相互交互，构成一个完整的电话系统。

第三章手机电路原理的失效及维修方法1. 电池失效电池是手机电路最基本的组成部分，如果电池失效，那么就会导致整个手机电路的失效。

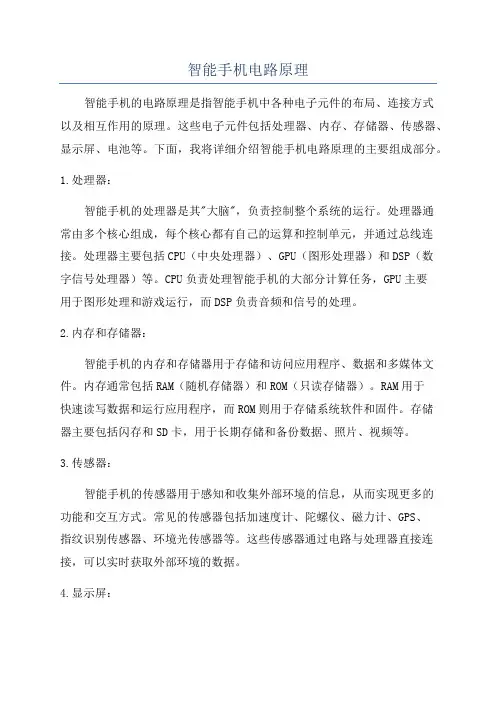

智能手机电路原理智能手机的电路原理是指智能手机中各种电子元件的布局、连接方式以及相互作用的原理。

这些电子元件包括处理器、内存、存储器、传感器、显示屏、电池等。

下面，我将详细介绍智能手机电路原理的主要组成部分。

1.处理器：智能手机的处理器是其"大脑"，负责控制整个系统的运行。

处理器通常由多个核心组成，每个核心都有自己的运算和控制单元，并通过总线连接。

处理器主要包括CPU（中央处理器）、GPU（图形处理器）和DSP（数字信号处理器）等。

CPU负责处理智能手机的大部分计算任务，GPU主要用于图形处理和游戏运行，而DSP负责音频和信号的处理。

2.内存和存储器：智能手机的内存和存储器用于存储和访问应用程序、数据和多媒体文件。

内存通常包括RAM（随机存储器）和ROM（只读存储器）。

RAM用于快速读写数据和运行应用程序，而ROM则用于存储系统软件和固件。

存储器主要包括闪存和SD卡，用于长期存储和备份数据、照片、视频等。

3.传感器：智能手机的传感器用于感知和收集外部环境的信息，从而实现更多的功能和交互方式。

常见的传感器包括加速度计、陀螺仪、磁力计、GPS、指纹识别传感器、环境光传感器等。

这些传感器通过电路与处理器直接连接，可以实时获取外部环境的数据。

4.显示屏：智能手机的显示屏用于显示用户界面、图片和视频等内容。

显示屏通常采用液晶显示技术，具有高分辨率和高亮度。

显示屏电路包括控制电路和背光电路。

控制电路负责接收处理器发送的图像信号并转换为显示屏的语言，而背光电路负责提供显示屏的照明。

5.电池和充电电路：智能手机的电池负责为其提供电力。

电池容量决定了智能手机的使用时间和续航能力。

电池需要通过充电电路进行充电，充电电路主要包括充电管理芯片和充电接口。

充电管理芯片负责监测电池的充电状态和保护电池安全，充电接口则用于连接充电器和电池。

除了以上主要组成部分之外，智能手机还包括音频电路、无线通信电路、触摸屏电路等。

手机的所有原理手机的所有原理涵盖了多个领域，包括通信原理、电子原理、操作系统原理等等。

下面是对手机的所有原理进行详细解释：1. 通信原理：手机通过无线电波进行通信，其中涉及到调制解调原理、信道原理和编解码原理等。

当我们打电话或者发送短信时，手机会将声音或者文字信号进行调制，转换成数字信号，然后通过无线电波发送到基站。

基站接收到信号后进行解调，将数字信号转换为声音或者文字信号，然后传送到接收手机。

2. 电子原理：手机由多个电子元件组成，其中包括中央处理器（CPU）、存储器（RAM和ROM）、传感器、电池以及显示屏等。

中央处理器是手机的核心，负责处理各种指令和计算任务。

存储器用于存储数据和应用程序。

传感器可以实现重力感应、陀螺仪、指纹识别等功能。

电池提供手机运行所需的电能。

显示屏通过电子信号控制来显示图像和文字。

3. 操作系统原理：手机的操作系统是控制手机硬件和软件资源的核心软件。

常见的手机操作系统包括Android、iOS等。

操作系统负责管理进程、内存、文件系统、输入输出设备等。

它还提供了用户界面和应用程序接口，使用户能够轻松地操作手机。

4. 数据传输原理：手机可以通过多种方式进行数据传输，如无线局域网（Wi-Fi）、蓝牙、红外线、USB等。

无线局域网可以实现手机与路由器之间的无线连接，使手机能够访问互联网。

蓝牙可以实现手机与其他蓝牙设备之间的无线通信，如耳机、打印机等。

红外线可以用于手机与其他设备之间的红外通信。

而通过USB 接口，手机可以与电脑进行数据传输和充电。

5. 电池原理：手机的电池采用锂离子电池技术，由正极、负极和电解液组成。

当手机充电时，电流从充电器经过电线进入手机电池，正极的锂离子被氧化，同时电子从负极流入手机的电路中，完成电荷的传输。

当手机使用时，正好相反，负极的锂离子被还原，同时电子从电路流入负极。

以上是手机的一些主要原理，它们相互作用，使手机能够实现通信、计算、显示等多种功能。

手机电路原理及元器件知识1手机电路原理及元器件知识1信号接收与发送：手机通过天线接收来自基站的无线信号，并通过射频前端模块进行解调和放大处理。

然后将信号通过基带芯片进行解码和处理，最终转化为可用的语音、数据或图像信号。

在信号发送方面，手机将用户输入的语音、数据或图像信号经过编码和调制处理后，通过基带芯片和射频前端模块发送给基站。

信号处理：手机的基带芯片是手机中最核心的部件之一，它负责接收和处理来自射频前端模块的信号，进行解码、解调、编码、调制等处理。

基带芯片的性能直接影响手机的通信质量和处理能力。

同时，手机还需要进行信号滤波、放大、混频等处理，以确保信号的质量。

功率管理：手机中的功率管理芯片负责管理手机的供电和电流控制。

手机中有各种各样的电路，需要使用不同的电压和电流进行工作。

功率管理芯片可以根据需要，提供稳定的电源供电，同时对电路进行电流保护，以防止过载或短路。

音频处理：手机的音频模块主要负责对语音信号的输入和输出进行处理。

手机中的麦克风接收来自用户的语音信号，经过放大和滤波处理后，传送给基带芯片。

基带芯片对语音信号进行编解码和数字信号处理后，再通过音频芯片进行数字模拟转换，并通过扬声器输出。

手机电路中常见的元器件有晶体管、二极管、电阻、电容、电感等。

晶体管是手机电路中最常用的元件之一，它可用作放大器、开关、振荡器等。

晶体管的主要特点是放大倍数高、频率响应宽，因此被广泛应用于射频前端模块和音频放大器等。

二极管是一种将电流只能从一个方向流动的电子元件。

它可用作整流器、开关等。

在手机充电电路中，二极管起到了防止电池反流的作用。

电阻是指电流在电路中遇到的阻碍。

电阻的主要作用是控制电流大小，将电能转化为热能，起到限流、降压等作用。

电容是一种可以储存电能的元件，它具有阻止直流电流流动和允许交流电流流动的特性。

手机电路中常用的电容主要用于滤波、耦合、隔直等功能。

电感是一种存储磁场和储存能量的元件，它具有通过电磁感应来实现信号的变压、变流功能。

详解智能手机电源电路的供电原理2.3电源复位电路工作原理电源复位电路的功能是在手机出现死机的情况下，将电源控制芯片复位，使电源控制芯片停止输出供电电压，将手机关机，达到复位的目的。

电源复位电路主要由电源开关按键、电源复位芯片、电源控制芯片等组成。

如图4所示为电源复位电路的电路图。

在按住开机键8秒钟后，复位芯片N2400的7引脚（触发引脚）的高电平被拉低，当达到设定的时间后，复位芯片N2400的4引脚输出复位信号到电源控制芯片N2200的B11引脚，电源控制芯片内部的控制电路收到复位信号后，发出控制信号，使电源控制芯片的输出端停止输出供电电压，手机被关机。

2.4电源升压电路智能手机的电池电压较低，而有些电路则需要较高的工作电压。

另外，电池电压随着用电时间的延长会逐渐降低，为了给手机各电路提供稳定且符合要求的电压，智能手机的电源电路常采用升压电路。

如图5所示为手机的升压电路。

该升压电路其实一种开关稳压电源，开关稳压电源最明显的特点是电路中有一个电感，如图5中的L1653。

一般称这个电感为升压电感，这个电感的作用是储存能量，所以也叫储能电感，它要和电源稳压芯片（N1651）、放电电容（C1654）、续流二极管（V1656）配合起来工作才能稳压供电。

电源稳压芯片N1651在开关稳压电源中的作用就像一个高级开关（它内部集成场效应管作为开关），开关“合上”与“断开”时间的长短可以随着输入和供出的电压高低而自动改变，供出电压变高了，“合上”的时间就变短一些，反之则相反。

“合上”的时间可以改变，实质上是调整了脉冲的宽度，叫做脉冲宽度调制（PWM）。

两次合上之间或两次断开之间的时间叫做脉冲的周期，当输入电压变低的时候，脉冲的周期也能自动变长，同时合上的时间自动变长，再加上L1653自感电动势作用，使输出（供电出去）的电压不会下降。

周期变长就是频率降低，实质上是调整了脉冲的频率，所以叫做脉冲频率调制。

周期不变，开关合上时间变长或断开时间变短（叫作改变占空比）都可以使输出的平均电压变高（调宽），或者使相邻脉冲到来的时间变短（调频，改频周期），也能使输出的平均电压变高。

手机电路的构成和工作原理手机电路的构成和工作原理解剖手机的大脑：键盘电路怎么回事手机的大脑主要由逻辑控制部分与其接口电路组成，主要功能是实现对整机所有操作的控制，包括手机与基站间通信的连接控制，手机将接收到的信号进行转变还原成声音或字符的整个过程控制，将须传送的声音或字符变换成无线电波发射出去整个过程的控制，以及对键盘、显示、振铃等电路的控制。

逻辑控制部分电路主要包括微处理器、数据存储器、程序存储器等，逻辑接口电路包括键盘电路、显示电路、用户识别卡(SIM卡)电路、实时时钟电路、振铃振动及状态指示灯电路、键盘和显示背景灯电路等。

下面让我一一道来它们在手机中的作用:一、逻辑控制部分电路1.微处理器手机中的微处理器类似计算机中的中央处理器(CPU)，它是整台手机的控制中枢系统，也是逻辑部分的控制核心。

微处理器通过运行存储器内的软件及调用存储器内的数据库，达到对手机整体监控的目的。

凡是要处理的数据都要经过CPU来完成，手机各个部分管理等都离不开微处理器这个司令部的统一、协调指挥。

随着集成电路生产技术及工艺水平的不断提高，手机中微处理器的功能越来越强大，如在微处理器中集成先进的数字信号处理器(DSP)等。

2.数据存储器数据存储器(RAM)的作用主要是存储一些手机运行过程中须暂时保留的信息，比如暂时存储各种功能程序运行的中间结果，作为运行程序时的数据缓存区。

手机中常用的存储器是静态存储器(SRAM)，又称随机存储器，其对数据(如输入的电话号码、短信息、各种密码等)或指令(如驱动振铃器振铃、开始录音、启动游戏等指令)的存取速度快，存储精度高，但其中所存信息一旦断电，就会丢失。

数据存储器正常工作时须与微处理器配合默契，即在由控制线传输的指令的控制下，通过数据传输线与微处理器交换信息。

数据存储器提供了整个手机工作的空间，其作用相当于计算机中RAM内部存储器。

3.程序存储器部分手机的程序存储器由两部分组成，一个是快擦写存储器(FlashROM)，俗称字库或版本;另一个是电擦除可编程只读存储器(EEPROM)，俗称码片。

手机供电电路和工作原理手机是现代人生活中不可或缺的一部分，而手机的正常使用离不开供电电路的支持和工作原理的保证。

下面将详细介绍手机供电电路和工作原理。

手机的供电电路可以分为两个主要部分：充电电路和电池管理电路。

首先是充电电路。

当我们连接手机充电器时，充电电路开始工作。

充电器将交流电转化为直流电，并提供一个合适的电流和电压给手机电池进行充电。

充电电路一般由电感线圈、整流器以及滤波电容等元件组成。

电感线圈是一个重要的元件，它用于改变电压和电流的大小。

当交流电从充电器进入电感线圈时，产生的磁场会导致电感线圈中的电流变化。

通过改变线圈的匝数和电流变化的频率，可以实现电压和电流的转换。

整流器用于将交流电转化为直流电。

它通常由二极管组成。

当电流方向相同时，二极管处于导通状态，电流可以正常通过。

而当电流方向相反时，二极管处于截止状态，电流无法通过。

通过这种方式，整流器将交流电转为了直流电。

滤波电容用于滤除直流电中的纹波，使得输出电流更加稳定。

当滤波电容充电时，它会存储电荷，并在供电不稳定时释放电荷。

这种循环可以帮助去除电压波动，保证输出的直流电流平稳稳定。

充电电路的另一部分是电池管理电路。

这是为了保证手机电池充电和使用的安全性和稳定性。

电池管理电路包括电池保护芯片、电池充电控制芯片和电池电量检测芯片等。

电池保护芯片主要用于控制和保护电池的工作。

它监测电池的电压和电流，防止过充和过放，以及过流和短路等异常情况的发生。

当电池电压或电流超出安全范围时，保护芯片会断开电路，以保护电池和其他电子元件的安全。

电池充电控制芯片根据充电状态和电池需求来控制充电电流和充电电压。

它能识别充电器的类型，并根据需求调整充电电流。

充电控制芯片还会监测电池温度，当温度超过安全范围时会停止充电。

电池电量检测芯片用于监测电池的剩余电量。

它通过测量电池电压和电流，计算出电池的剩余电量，并向用户显示在手机屏幕上。

这样，用户可以随时了解自己的手机电池电量，并及时采取相应的措施。

不带变压器的手机电路原理
不带变压器的手机电路工作原理主要如下:
1. 整流电路:将交流输入电压整流为直流电压。

常使用桥式整流电路。

2. 功率因数校正电路:提高电源的功率因数,减少对电网的污染。

3. 稳压电路:使用线性稳压器或开关稳压器将整流后的电压调节至所需的稳定电压值。

4. 电池充电管理电路:控制充电过程,避免电池过充或过放。

5. 电源管理单元:根据工作模式智能切换电池电源和外部电源,保证电源供应的可靠性。

6. DCDC降压电路:进一步将稳压电路输出的电压降至各部件工作所需的低压。

7. 功率放大电路:对音频信号进行放大以驱动扬声器。

8. 电涌保护电路:防止外界电涌击穿电路。

9. 接口电路:实现数据通信和充电接口的功能。

综上,不带变压器的手机电路通过电子电路实现稳定的不同电压输出,满足手机的供电需求。

手机供电电路结构和工作原理一、电池脚的结构和功能。

目前手机电池脚有四脚和三脚两种：（如下图）正温类负正温负极度型极极度极脚脚脚（图一）（图二）1、电池正极（VBATT）负责供电。

2、电池温度检测脚（BTEMP）该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。

3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。

4、电池负极（GND）即手机公共地。

二、开关机键:主要用于触发电源电路工作。

电源电路触发方式有二种：高电平触发和低电平触发。

一般说，开机键两端中有一端与地相通的为低电平触发，（大部分手机都使用该触发方式）另为高电平触发。

开机触发电压约为2.8-3V(如下图)。

内圆接电池正极外圆接地;电压为0V。

电压为2.8-3V。

三、手机由电池直接供电的电路。

电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。

在电池线上会并接有滤波电容、电感等元件。

该电路常引起发射关机和漏电故障。

四、手机电源供电结构和工作原理。

目前市场上手机电源供电电路结构模式有三种；1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电）2、(选学) 使用分立供电管供电；（如：三星T508等等）3、(选学）摩托罗拉专用供电电路。

（用电源集成块提供逻辑供电，用中频集成块和外围供电管提供射频供电）无论采用何种供电模式，只是产生电压方式不同，其工作原理都一样的。

1、 使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）电池电压 逻辑电压(VDD)复位信号(RST)射频电压(VREF)XVCC 26M 13MON/OFFAFC开机维持关机检测（电源管理器供电开机方框图）1）该电路特点：低电平触发电源集成块工作；把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。
