智能手机电路原理

不带变压器的手机电路原理
不带变压器的手机电路工作原理主要如下:
1. 整流电路:将交流输入电压整流为直流电压。

常使用桥式整流电路。

2. 功率因数校正电路:提高电源的功率因数,减少对电网的污染。

3. 稳压电路:使用线性稳压器或开关稳压器将整流后的电压调节至所需的稳定电压值。

4. 电池充电管理电路:控制充电过程,避免电池过充或过放。

5. 电源管理单元:根据工作模式智能切换电池电源和外部电源,保证电源供应的可靠性。

6. DCDC降压电路:进一步将稳压电路输出的电压降至各部件工作所需的低压。

7. 功率放大电路:对音频信号进行放大以驱动扬声器。

8. 电涌保护电路:防止外界电涌击穿电路。

9. 接口电路:实现数据通信和充电接口的功能。

综上,不带变压器的手机电路通过电子电路实现稳定的不同电压输出,满足手机的供电需求。

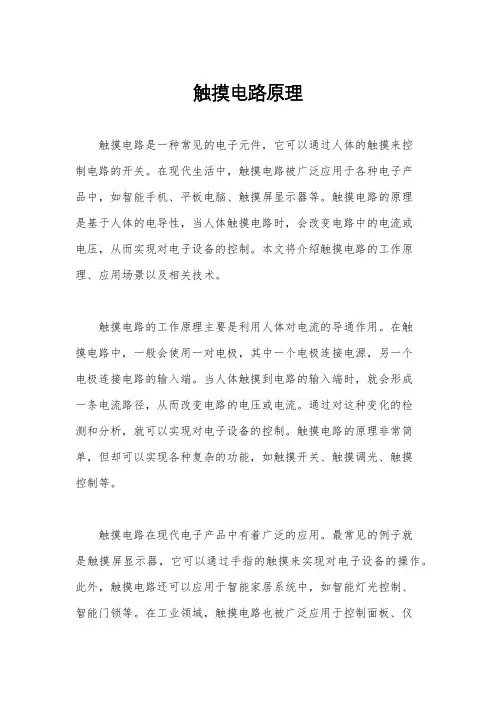

触摸电路原理触摸电路是一种常见的电子元件，它可以通过人体的触摸来控制电路的开关。

在现代生活中，触摸电路被广泛应用于各种电子产品中，如智能手机、平板电脑、触摸屏显示器等。

触摸电路的原理是基于人体的电导性，当人体触摸电路时，会改变电路中的电流或电压，从而实现对电子设备的控制。

本文将介绍触摸电路的工作原理、应用场景以及相关技术。

触摸电路的工作原理主要是利用人体对电流的导通作用。

在触摸电路中，一般会使用一对电极，其中一个电极连接电源，另一个电极连接电路的输入端。

当人体触摸到电路的输入端时，就会形成一条电流路径，从而改变电路的电压或电流。

通过对这种变化的检测和分析，就可以实现对电子设备的控制。

触摸电路的原理非常简单，但却可以实现各种复杂的功能，如触摸开关、触摸调光、触摸控制等。

触摸电路在现代电子产品中有着广泛的应用。

最常见的例子就是触摸屏显示器，它可以通过手指的触摸来实现对电子设备的操作。

此外，触摸电路还可以应用于智能家居系统中，如智能灯光控制、智能门锁等。

在工业领域，触摸电路也被广泛应用于控制面板、仪表盘等设备中。

由于触摸电路具有灵敏、方便、易于集成等特点，因此在各个领域都有着重要的地位。

触摸电路的技术不断发展，目前已经出现了各种不同的触摸技术。

最常见的是电容触摸技术和电阻触摸技术。

电容触摸技术利用人体的电容来实现触摸检测，它具有高灵敏度、低功耗的特点，适用于大尺寸触摸屏。

而电阻触摸技术则是利用人体的电阻来实现触摸检测，它具有成本低、稳定性好的特点，适用于小尺寸触摸面板。

除此之外，还有声波触摸技术、红外触摸技术等，它们都在特定的应用场景中发挥着重要作用。

总之，触摸电路是一种非常重要的电子元件，它通过人体的触摸来实现对电子设备的控制。

触摸电路的原理简单、应用广泛，随着技术的不断进步，它将会在更多的领域发挥作用。

希望本文对触摸电路的原理和应用有所帮助，谢谢阅读！。

智能手机的电路原理智能手机的电路原理包括以下几个方面：1. 电源管理电路：负责将电池的直流电转换为各个电路模块所需的稳定电压，并提供电池充电和电池状态监测等功能。

2. 中央处理器（CPU）：是智能手机的核心计算单元，负责执行各种应用程序和指令，控制和管理整个手机的操作。

3. 存储器：智能手机通常包括闪存和运行内存。

闪存用于存储操作系统、应用程序和用户数据，运行内存用于临时存储正在运行的应用程序和数据。

4. 通信模块：智能手机需要与基站进行通信，通信模块负责处理无线信号的发送和接收，包括移动通信（如GSM、CDMA、LTE等）、Wi-Fi、蓝牙和GPS等。

5. 图像处理器（GPU）：负责处理手机屏幕上的图像和视频，提供高质量的图像显示和流畅的视频播放效果。

6. 触摸屏控制器：智能手机的触摸屏上有一个触摸屏控制器，负责检测和解析用户的触摸输入，并将其转换为相应的操作命令。

7. 传感器：智能手机通常配备了各种传感器，如加速度计、陀螺仪、磁力计、光线传感器和距离传感器等，用于感知手机的方向、位置、光线强度和距离等信息。

8. 音频处理器：负责手机的音频输入和输出，包括麦克风、扬声器和耳机等，同时还支持音频编解码和音效处理功能。

9. 射频收发器：负责手机与通信网络之间的无线信号传输，包括信号的调制解调、放大和滤波等。

10. 外设接口：智能手机还配备了各种外设接口，如USB接口、HDMI接口和SIM卡插槽等，用于与其他设备进行数据交换和连接。

这些电路模块通过相互连接和协同工作，使得智能手机能够实现各种功能，如通话、上网、拍照、录音、游戏等。

同时，为了提高手机的性能和使用体验，电路原理还涉及了许多细节设计和优化，如信号调理、功耗管理和故障检测等。

智能手机充电原理
智能手机充电原理是指在将电源连接到手机上时，手机内部的充电电路会开始工作，通过一系列的步骤将电源转化为电流，从而为电池充电。

首先，当插头连接到手机的充电口时，一个信号将发送到手机的电路板上，使手机意识到充电过程已经开始。

接下来，手机内部的充电管理芯片会开始工作，该芯片会监测和控制电池的充电过程。

它会测量电池的电量，并根据需要调整电流的大小和方向。

在芯片的控制下，电源中的交流电会经过整流电路变为直流电。

然后，直流电会经过一个稳压电路，使电压保持在安全且恒定的范围内。

这是为了保护电池免受过高或过低的电压影响，从而延长电池的使用寿命。

接着，稳压后的电流会通过电池管理芯片，该芯片会控制电流的流入和流出，确保电池不会过热或过载。

它还会监测电池的电量并提醒用户是否已充满或需要充电。

最后，电流会流入手机内部的电池，将电能储存起来。

当手机的电池电量达到设定值时，充电管理芯片会停止电流的输入，以防止过充。

总之，智能手机充电原理是通过充电电路中的整流、稳压和管理芯片等组件，将外部电源的交流电转化为直流电，并控制和
管理流入电池的电流，从而实现对电池的充电。

这个过程确保了电池的安全性和性能，使得用户能够方便地为手机充电。

智能手机电路原理智能手机的电路原理是指智能手机中各种电子元件的布局、连接方式以及相互作用的原理。

这些电子元件包括处理器、内存、存储器、传感器、显示屏、电池等。

下面，我将详细介绍智能手机电路原理的主要组成部分。

1.处理器：智能手机的处理器是其"大脑"，负责控制整个系统的运行。

处理器通常由多个核心组成，每个核心都有自己的运算和控制单元，并通过总线连接。

处理器主要包括CPU（中央处理器）、GPU（图形处理器）和DSP（数字信号处理器）等。

CPU负责处理智能手机的大部分计算任务，GPU主要用于图形处理和游戏运行，而DSP负责音频和信号的处理。

2.内存和存储器：智能手机的内存和存储器用于存储和访问应用程序、数据和多媒体文件。

内存通常包括RAM（随机存储器）和ROM（只读存储器）。

RAM用于快速读写数据和运行应用程序，而ROM则用于存储系统软件和固件。

存储器主要包括闪存和SD卡，用于长期存储和备份数据、照片、视频等。

3.传感器：智能手机的传感器用于感知和收集外部环境的信息，从而实现更多的功能和交互方式。

常见的传感器包括加速度计、陀螺仪、磁力计、GPS、指纹识别传感器、环境光传感器等。

这些传感器通过电路与处理器直接连接，可以实时获取外部环境的数据。

4.显示屏：智能手机的显示屏用于显示用户界面、图片和视频等内容。

显示屏通常采用液晶显示技术，具有高分辨率和高亮度。

显示屏电路包括控制电路和背光电路。

控制电路负责接收处理器发送的图像信号并转换为显示屏的语言，而背光电路负责提供显示屏的照明。

5.电池和充电电路：智能手机的电池负责为其提供电力。

电池容量决定了智能手机的使用时间和续航能力。

电池需要通过充电电路进行充电，充电电路主要包括充电管理芯片和充电接口。

充电管理芯片负责监测电池的充电状态和保护电池安全，充电接口则用于连接充电器和电池。

除了以上主要组成部分之外，智能手机还包括音频电路、无线通信电路、触摸屏电路等。

pn8126f电路原理
PN8126F电路原理
PN8126F是一种高效的电源管理芯片，它可以用于各种电子设备中，如智能手机、平板电脑、笔记本电脑等。

它的主要功能是将输入电压转换为稳定的输出电压，并提供多种保护功能，以确保设备的安全和稳定性。

PN8126F电路原理主要包括以下几个方面：
1. 输入电压稳定器
PN8126F可以接受来自电池或外部电源的输入电压，并将其稳定为所需的输出电压。

它采用了高效的开关电源技术，可以在高效率下实现高电压转换比。

此外，它还具有过压保护和欠压保护功能，以确保输入电压在安全范围内。

2. 输出电压稳定器
PN8126F可以将输入电压转换为所需的输出电压，并保持其稳定。

它采用了高效的降压转换器技术，可以在高效率下实现高电压转换比。

此外，它还具有过载保护和短路保护功能，以确保输出电压在安全范围内。

3. 电池充电器
PN8126F还具有电池充电器功能，可以将外部电源转换为适合电池充电的电压和电流。

它采用了高效的充电器技术，可以在高效率下实现快速充电。

此外，它还具有过充保护和过放保护功能，以确保电池在安全范围内。

4. 温度保护
PN8126F还具有温度保护功能，可以监测芯片温度，并在温度过高时自动关闭芯片以防止过热。

此外，它还具有短路保护和过载保护功能，以确保芯片在安全范围内。

PN8126F电路原理是一种高效的电源管理芯片，具有输入电压稳定器、输出电压稳定器、电池充电器和温度保护等多种功能。

它可以用于各种电子设备中，以确保设备的安全和稳定性。

智能手机基带处理器电路原理在普通手机中，通常将MCU(Micro Control Unit，微控制电路)、DSP（ (Digital SignalProcessing，数字信号处理）、ASIC（Application Specific IntegratedCircuit，专用集成电路）电路集成在一起，得到数字基带信号处理器；将射频接口电路、音频编译码电路及一些ADC（模拟至数字转换器）、DAC（数字至模拟转换器）电路集成在一起，得到模拟基带信号处理器。

在智能手机中，一般是将数字基带信号处理器和模拟基带信号处理器集成在一起，称为基带处理器。

不论移动电话的基带电路如何变化，它都包MCU 电路（也称CPU 电路）、DSP电路、ASIC电路、音频编译码电路、射频逻辑接口电路等最基本的电路。

我们可以这样理解智能手机的无线部分，我们将智能手机无线部分电路再分为两部分，一部分是射频电路，完成了信号从天线到基带信号的接收和发射处理；一部分是基带电路，完成了信号从基带信号到音频终端（听筒或送话器）的处理。

这样看来，基带处理器的主要工作内容和认为就比较容易理解了。

以基带处理器电路PMB8875 为例，框图如图1所示。

图1 基带处理器电路PMB8875 框图1、模拟基带电路模拟基带信号处理器（ABB）又被称为话音基带信号转换器，包含手机中所有的ADC与DAC变换器电路。

模拟基带信号处理器包含基带信号处理电路、话音基带信号处理电路（也称音频处理电路）、辅助变换器单元（也被称为辅助控制电路）。

（1）基带信号处理电路基带信号处理电路将接收射频电路输出的接收机基带信号RXIQ转换成数字接收基带信号，送到数字基带信号处理器DBB。

在发射方面，该电路将DBB电路输出的数字发射基带信号转换成模拟的发射基带信号TXIQ，送到发射射频部分的IQ 调制器电路。

基带信号处理电路是用来处理接收、发射基带信号的，连接数字基带与射频电路——射频逻辑接口电路，在基带方面，通过基带串行接口连接到数字基带信号处理器；在射频方面,它通过分离或复合的IQ信号接口连接到接收I/Q 解调与发射I/Q 调制电路。

详解智能手机电源电路的供电原理2.3电源复位电路工作原理电源复位电路的功能是在手机出现死机的情况下，将电源控制芯片复位，使电源控制芯片停止输出供电电压，将手机关机，达到复位的目的。

电源复位电路主要由电源开关按键、电源复位芯片、电源控制芯片等组成。

如图4所示为电源复位电路的电路图。

在按住开机键8秒钟后，复位芯片N2400的7引脚（触发引脚）的高电平被拉低，当达到设定的时间后，复位芯片N2400的4引脚输出复位信号到电源控制芯片N2200的B11引脚，电源控制芯片内部的控制电路收到复位信号后，发出控制信号，使电源控制芯片的输出端停止输出供电电压，手机被关机。

2.4电源升压电路智能手机的电池电压较低，而有些电路则需要较高的工作电压。

另外，电池电压随着用电时间的延长会逐渐降低，为了给手机各电路提供稳定且符合要求的电压，智能手机的电源电路常采用升压电路。

如图5所示为手机的升压电路。

该升压电路其实一种开关稳压电源，开关稳压电源最明显的特点是电路中有一个电感，如图5中的L1653。

一般称这个电感为升压电感，这个电感的作用是储存能量，所以也叫储能电感，它要和电源稳压芯片（N1651）、放电电容（C1654）、续流二极管（V1656）配合起来工作才能稳压供电。

电源稳压芯片N1651在开关稳压电源中的作用就像一个高级开关（它内部集成场效应管作为开关），开关“合上”与“断开”时间的长短可以随着输入和供出的电压高低而自动改变，供出电压变高了，“合上”的时间就变短一些，反之则相反。

“合上”的时间可以改变，实质上是调整了脉冲的宽度，叫做脉冲宽度调制（PWM）。

两次合上之间或两次断开之间的时间叫做脉冲的周期，当输入电压变低的时候，脉冲的周期也能自动变长，同时合上的时间自动变长，再加上L1653自感电动势作用，使输出（供电出去）的电压不会下降。

周期变长就是频率降低，实质上是调整了脉冲的频率，所以叫做脉冲频率调制。

周期不变，开关合上时间变长或断开时间变短（叫作改变占空比）都可以使输出的平均电压变高（调宽），或者使相邻脉冲到来的时间变短（调频，改频周期），也能使输出的平均电压变高。
