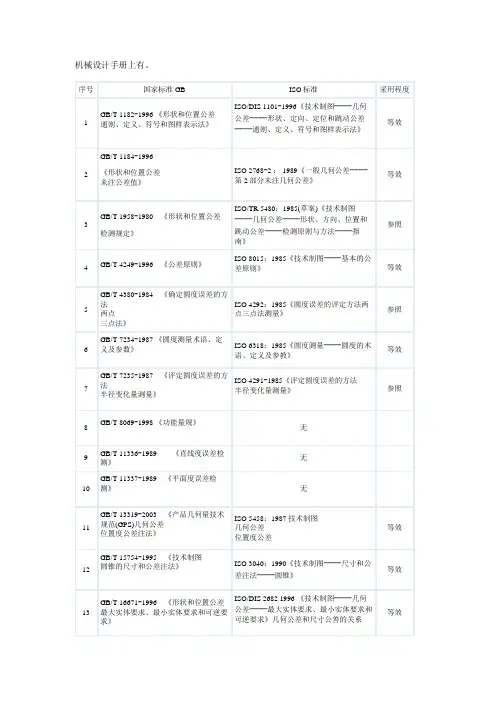

形位公差 GB和ISO对应表

GB/T 4249-1996:尺寸公差本标准适用于技术制图和有关文件中的尺寸、尺寸公差和形位公差，以确定零件要素的大小、形状和位置特征。

1. 独立原则图样上给定的每一个尺寸和形状、位置要求均是独立的，应分别满足要求。

如果对尺寸和形状、尺寸与位置之间的相互关系有特定要求应在图样上规定。

独立原则是尺寸公差和形位公差相互关系遵循的基本原则。

2. 尺寸公差2.1 线性尺寸公差线性尺寸公差仅控制要素的局部实际尺寸（两点法测量），不控制要素本身的形状误差（如圆柱要素的圆度和轴线直线度误差或平行平面要素的平面度误差）。

形状误差应由单独标注的形状公差、未注形状公差或包容要求控制（见图1）。

标注说明：实际轴的局部实际尺寸必须位于149.96至150之间；线性尺寸公差（0.04）不控制要素本身的形状误差。

如图1b）所示。

2.2 角度公差角度公差仅控制被测要素之间的角度变动量，不控制被测要素的形状误差，且理想要素的位置应符合最小条件。

角度公差只控制线或素线的总方向，不控制其形状误差。

总方向是指接触线的方向，接触线是与实际线相接触的最大距离为最小的理想直线（见图2）。

实际线的形状误差应由单独标注的形状公差或未注形状公差控制。

示例：标记说明：A、B两被测实际要素分别按最小条件确定其理想要素，该两理想要素间的夹角应在给定的两极限角度之间，角度公差不控制实际要素的形状误差（见图3）。

3 形状和位置公差不论要素的局部实际尺寸如何，被测要素的均庆位于给定的形位公差带内，并且其形位误差允许达到最大值（见图4）。

示例：标注说明：轴的局部实际尺寸应在最大极限尺寸与最小极限尺寸之间，轴的形状误差应在给定的相应形状公差之内。

不论轴的局部实际尺寸如何，其形状误差（素线直线度误差和圆度误差包括横截面奇数棱圆误差）允许达到给定的最大值（见图5）。

GB/T 4249-1996:相关要求--尺寸公差与形位公差相互有关的公差要求1 图样上给定的尺寸公差和形位公差相互有关的公差要求，系指包容要求、最大实体要求（包括可逆要求应用于最大实体要求）和最小实体要求（包括可逆要求应用于最小实体要求）。

必知的形位公差知识全集一、形位公差的代号(GB/T 1182-1996)注：形位公差符号的线型宽度为b/2～b（b为粗实线宽），但跳动符号的箭头外的线是细实线。

二、形状、位置公差带的定义和图例说明GB/T 1182-19961 直线度a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。

2. 平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。

3. 圆度公差带定义——公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。

4．圆柱度公差带定义——公差带是半径差值t的两同轴圆柱面之间的区域。

5. 线轮廓度公差带定义——公差带是包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。

6.面轮廓度公差带定义——公差带是包络一系列直径为公差值t的球的两包络面间的区域，诸球球心应位于理想轮廓面上。

注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论轮廓面。

7. 平行度a. 在给定的方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t，且平行于基准平面（或直线、轴线）的两平行面之间的区域；当给定相互垂直的两个方向时，是正截面尺寸为公差值t1×t2，且平行于基准轴线的四棱柱内的区域。

b. 在任意方向的公差带定义——公差带是直径为公差值t，且平行于基准轴线的圆柱面内的区域。

8. 垂直 度a. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t ，且垂直于基准平面（或直线、轴线）的两平行平面（或直线）之间的区域当给定两个互相垂直的方向时，是正截面为公差值t 1×t 2，且垂直于基准平面的四棱柱内的区域。

公差/值(tolerance/value) ['tɔlərəns] ['vælju:]基本尺寸(basic size) ['beisik]偏差(deviation) [,di:vi'eiʃən]上/下偏差(upper/lower deviation) ['ʌpə] ['ləuə]配合/间隙配合/过盈配合/过渡配合(fit/clearance fit/interference fit/ transition fits) ['fit] ['kliərəns] [,intə'fiərəns] [træn'siʒən, -'ziʃən, trɑ:n-]单/双边公差(unilateral/bilateral tolerance) [,ju:ni'lætərəl] [,bai'lætərəl]标准/精度公差(standard/ precision tolerance) ['stændəd] [pri'siʒən]基准/特征/点/线/平面/轴线(datum/feature/point/line/ plane/axis) ['deitəm] ['fi:tʃə] [pɔint] [plein] ['æksis]最大/小材料状态(M/LMC=maximum/least material condition) ['mæksiməm] [li:st] [mə'tiəriəl] [kən'diʃən]理论正确尺寸(theoretical size ) [,θiə'retikəl, ,θi:ə-]基本尺寸(basic dimension) [di'menʃən]直径/半径(diameter/radius) [dai'æmitə] ['reidiəs]直线度(straightness) ['streitnis]平面度(flatness) ['flætnis]圆度(circularity) [,sə:kju'lærəti]圆柱度(cylindricity)线轮廓度(profile of a line) ['prəufail]面轮廓度(profile of a surface) ['sə:fis] 表面；表层；外观['prəufail]轮廓；外形定向公差(orientation tolerance) [,ɔ:rien'teiʃən, əu-]平行度(parallelism) ['pærəlelizəm]垂直度(perpendicularity) ['pə:pen,dikju'læriti]倾斜度(角度) (angularity) [,æŋɡju'lærəti]位置度(position)对称度(symmetry) ['simitri]同轴度(同心度) (concentricity) [kɔnsen'trisiti]圆跳动(circular runout) ['sə:kjulə] ['rʌnaut]全跳动(total runout) ['təutəl] 全部的；完全的；整个的.总数，合计坐标尺寸(coordinate dimensioning) [kəu'ɔ:dinit] [di'menʃəniŋ]尺寸标注；标示尺寸几何尺寸(geometric dimensioning) [dʒiəu'metrik]拔模斜度(draft angle) [drɑ:ft, dræft] ['æŋɡl]分型线(parting line) ['pɑ:tiŋ]外圆角/内圆角拔模斜度(rounds/fillets draft) [raunds] ['filits]肋材和尖角(rib and corner) [rib] ['kɔ:nə]顶/测/端视图(top/side/ end view) [tɔp] [vju:]。

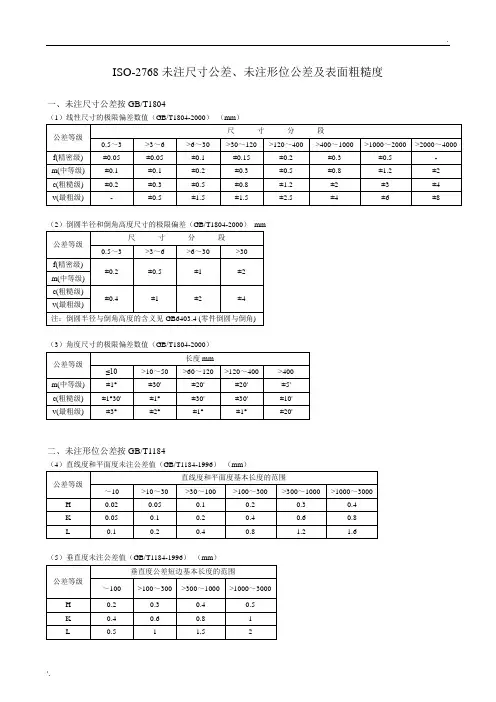

ISO-2768未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）（5）垂直度未注公差值（GB/T1184-1996）（mm）（6）对称度未注公差值（GB/T1184-1996）（mm）（7）圆跳动的未注公差值（GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。

（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。

四、表面粗糙度零件的表面都应该注明粗糙度的等级。

如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm)取样长度l(mm) 评定长度l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列（3）轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630注：尽量选择第1系列。

形位公差是一种用于描述零件几何形状与位置关系的一种公差类型，通常在工程制图和制造中使用。

形位公差包括形状公差和位置公差，它们通过符号和数值来表示。

形位公差的数值表通常用于记录和规范零件的几何特性。

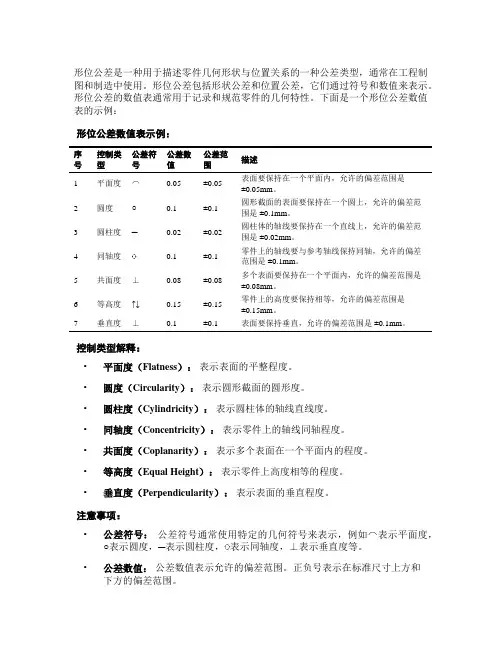

下面是一个形位公差数值表的示例：形位公差数值表示例：序号控制类型公差符号公差数值公差范围描述1 平面度⌒0.05 ±0.05 表面要保持在一个平面内，允许的偏差范围是±0.05mm。

2 圆度○0.1 ±0.1 圆形截面的表面要保持在一个圆上，允许的偏差范围是 ±0.1mm。

3 圆柱度─0.02 ±0.02 圆柱体的轴线要保持在一个直线上，允许的偏差范围是 ±0.02mm。

4 同轴度◌0.1 ±0.1 零件上的轴线要与参考轴线保持同轴，允许的偏差范围是 ±0.1mm。

5 共面度⊥0.08 ±0.08 多个表面要保持在一个平面内，允许的偏差范围是±0.08mm。

6 等高度↑↓0.15 ±0.15 零件上的高度要保持相等，允许的偏差范围是±0.15mm。

7 垂直度⊥0.1 ±0.1 表面要保持垂直，允许的偏差范围是 ±0.1mm。

控制类型解释：•平面度（Flatness）：表示表面的平整程度。

•圆度（Circularity）：表示圆形截面的圆形度。

•圆柱度（Cylindricity）：表示圆柱体的轴线直线度。

•同轴度（Concentricity）：表示零件上的轴线同轴程度。

•共面度（Coplanarity）：表示多个表面在一个平面内的程度。

•等高度（Equal Height）：表示零件上高度相等的程度。

•垂直度（Perpendicularity）：表示表面的垂直程度。

注意事项：•公差符号：公差符号通常使用特定的几何符号来表示，例如⌒表示平面度，○表示圆度，─表示圆柱度，◌表示同轴度，⊥表示垂直度等。

ISO-2768未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）（5）垂直度未注公差值（GB/T1184-1996）（mm）（6）对称度未注公差值（GB/T1184-1996）（mm）（7）圆跳动的未注公差值（GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。

（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。

四、表面粗糙度零件的表面都应该注明粗糙度的等级。

如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm) 取样长度l(mm) 评定长度l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列（3）轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630注：尽量选择第1系列。

公差/值(tolerance/value) ['tɔlərəns] ['vælju:]基本尺寸(basic size) ['beisik]偏差(deviation) [,di:vi'eiʃən]上/下偏差(upper/lower deviation) ['ʌpə] ['ləuə]配合/间隙配合/过盈配合/过渡配合(fit/clearance fit/interference fit/ transition fits) ['fit] ['kliərəns] [,intə'fiərəns] [træn'siʒən, -'ziʃən, trɑ:n-]单/双边公差(unilateral/bilateral tolerance) [,ju:ni'lætərəl] [,bai'lætərəl]标准/精度公差(standard/ precision tolerance) ['stændəd] [pri'siʒən]基准/特征/点/线/平面/轴线(datum/feature/point/line/ plane/axis) ['deitəm] ['fi:tʃə] [pɔint] [plein] ['æksis]最大/小材料状态(M/LMC=maximum/least material condition) ['mæksiməm] [li:st] [mə'tiəriəl] [kən'diʃən]理论正确尺寸(theoretical size ) [,θiə'retikəl, ,θi:ə-]基本尺寸(basic dimension) [di'menʃən]直径/半径(diameter/radius) [dai'æmitə] ['reidiəs]直线度(straightness) ['streitnis]平面度(flatness) ['flætnis]圆度(circularity) [,sə:kju'lærəti]圆柱度(cylindricity)线轮廓度(profile of a line) ['prəufail]面轮廓度(profile of a surface) ['sə:fis] 表面；表层；外观['prəufail]轮廓；外形定向公差(orientation tolerance) [,ɔ:rien'teiʃən, əu-]平行度(parallelism) ['pærəlelizəm]垂直度(perpendicularity) ['pə:pen,dikju'læriti]倾斜度(角度) (angularity) [,æŋɡju'lærəti]位置度(position)对称度(symmetry) ['simitri]同轴度(同心度) (concentricity) [kɔnsen'trisiti]圆跳动(circular runout) ['sə:kjulə] ['rʌnaut]全跳动(total runout) ['təutəl] 全部的；完全的；整个的.总数，合计坐标尺寸(coordinate dimensioning) [kəu'ɔ:dinit] [di'menʃəniŋ]尺寸标注；标示尺寸几何尺寸(geometric dimensioning) [dʒiəu'metrik]拔模斜度(draft angle) [drɑ:ft, dræft] ['æŋɡl]分型线(parting line) ['pɑ:tiŋ]外圆角/内圆角拔模斜度(rounds/fillets draft) [raunds] ['filits]肋材和尖角(rib and corner) [rib] ['kɔ:nə]顶/测/端视图(top/side/ end view) [tɔp] [vju:]。

自由公差指图纸上没有标注公差等级或公差带的尺寸的允许公差。

但是，这个尺寸也不是任意的。

它受一个默认精度的控制。

其公差的取及范围一般根据零件的生产工艺确定，一般来说，可以用IT12~13或GB/T1804中的m级。

自由公差也是有基本尺寸和公差等级的，不是一律0.5mm什么的。

现在一般称“未注尺寸公差”，自由公差是一个老的叫法。

中华人民共和国国家标准一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000Eqv ISO 2768-1:1989 General tolerancesTolerances for linear and angular dimensions 代替GB/T1804-1992 without individual tolerance indications GB/T11335-19891 范围本标准规定了未注出公差的线性和角度尺寸的一般公差等级和极限偏差数值。
