电阻式触摸屏的原理与应用1. 电阻式触摸屏的原理电阻式触摸屏是一种常见且普遍应用于各种设备的触摸屏技术。
它的原理基于电阻效应，通过在触摸屏表面放置两个透明的导电层，并在两层之间施加电压来实现触摸操作。
1.1 电阻式触摸屏的结构电阻式触摸屏一般由以下几个主要组件构成：•透明导电层（ITO薄膜）：透明导电层是电阻式触摸屏的最外层，通常由氧化铟锡（ITO）薄膜制成。
该层能够导电同时保持良好的透明性。
•玻璃基板：玻璃基板是放置在透明导电层下方的一层玻璃材料，用于提供触摸屏的结构支撑和稳定性。
•顶层抗划伤玻璃：为了保护触摸屏，通常在透明导电层上方加上一层抗划伤的玻璃层，使触摸屏更耐用。
•底层导电层（ITO玻璃）：底层导电层位于玻璃基板上方，也是由导电性好的材料制成。
与顶层透明导电层形成一个电阻网络。
•间隔层：在透明导电层和底层导电层之间，放置有一个绝缘层，起到隔离导电层和导电层的作用。
1.2 电阻式触摸屏的工作原理电阻式触摸屏的工作原理基于触摸时两个导电层之间的电阻变化。
当没有触摸屏时，导电层之间通过应用的电压，形成一个均匀的电阻分布。
当用户触摸屏幕时，手指会在触摸区域施加压力，导致导电层间的电阻发生变化。
触摸区域的坐标计算是通过测量屏幕四个角上的电压来实现的。
根据这些电压值的变化，就可以计算出触摸位置的坐标。
1.3 电阻式触摸屏的优缺点电阻式触摸屏有以下几个优点：•较高的精确度：电阻式触摸屏在精确度上表现出较高的水平，可以实现细小物体的精确定位和操控。
•支持手写笔操作：相比其他触摸屏技术，电阻式触摸屏可以支持手写笔操作，并可以检测到细小的笔尖压力变化。
•较低的成本：相对于其他触摸屏技术，电阻式触摸屏的制作成本较低，可以应用于大规模生产。
然而，电阻式触摸屏也存在一些缺点：•需对物体施加压力：由于电阻式触摸屏的原理，需要施加一定的压力才能进行触摸操作，这对一些特殊场合或特殊人群可能会造成不便。
•较厚的触摸屏结构：相比其他触摸屏技术，电阻式触摸屏的结构较厚，这可能会增加设备的整体厚度。
电阻触摸屏工作原理电阻触摸屏是一种常见的触摸屏技术，广泛应用于各种电子设备中，如智能手机、平板电脑、导航系统等。
它通过电阻效应来实现触摸操作的检测和定位。
电阻触摸屏由两层透明导电膜组成，中间夹有微小的间隙。
一层为外层导电膜，另一层为内层导电膜。
两层导电膜之间的间隙填充有导电物质，如ITO（铟锡氧化物）等。
当用户触摸屏幕时，外层导电膜和内层导电膜之间的电阻值会发生变化。
电阻触摸屏的工作原理如下：1. 电流传导：当用户触摸屏幕时，手指会导电。
电流从一侧的导电膜流入手指，然后从另一侧的导电膜流回触摸屏。
2. 电阻变化：由于两层导电膜之间的间隙填充有导电物质，触摸屏的电阻值会随着手指触摸的位置发生变化。
触摸点附近的导电物质会与手指接触，形成一个电阻器。
触摸点离开的地方，电阻值较大。
3. 电压测量：触摸屏上的控制电路会对两层导电膜之间的电压进行测量。
通过测量电压的变化，可以确定触摸点的位置。
4. 坐标计算：通过测量多个触摸点的电压，可以计算出触摸点的坐标。
通常，电阻触摸屏可以支持多点触控，即同时检测和定位多个触摸点。
5. 数据传输：触摸屏的控制电路会将触摸点的坐标信息传输给设备的处理器。
处理器根据这些信息来实现相应的操作，如移动、缩放、点击等。
电阻触摸屏的优点包括：1. 精准度高：电阻触摸屏可以实现较高的触摸精度，能够准确地检测和定位触摸点的位置。
2. 可靠性强：电阻触摸屏的结构相对简单，没有复杂的电子元件，因此具有较高的可靠性和稳定性。
3. 兼容性好：电阻触摸屏可以适用于各种操作系统和设备，具有较好的兼容性。
4. 支持多点触控：电阻触摸屏可以同时检测和定位多个触摸点，支持多点触控操作。
然而，电阻触摸屏也存在一些缺点：1. 透光性差：由于电阻触摸屏需要两层导电膜，因此会影响屏幕的透光性，可能会降低显示效果。
2. 灵敏度较低：相比于其他触摸屏技术，电阻触摸屏的灵敏度较低，可能需要较大的触摸力才能实现触摸操作。

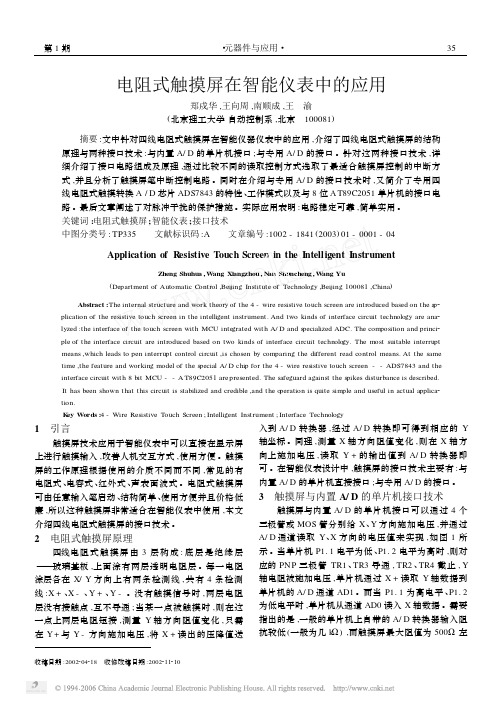

电阻式触摸屏在智能仪表中的应用郑戍华,王向周,南顺成,王 渝(北京理工大学自动控制系,北京 100081) 摘要:文中针对四线电阻式触摸屏在智能仪器仪表中的应用,介绍了四线电阻式触摸屏的结构原理与两种接口技术:与内置A/D的单片机接口;与专用A/D的接口。
针对这两种接口技术,详细介绍了接口电路组成及原理,通过比较不同的读取控制方式选取了最适合触摸屏控制的中断方式,并且分析了触摸屏笔中断控制电路。
同时在介绍与专用A/D的接口技术时,又简介了专用四线电阻式触摸转换A/D芯片ADS7843的特性、工作模式以及与8位A T89C2051单片机的接口电路。
最后文章阐述了对脉冲干扰的保护措施。
实际应用表明:电路稳定可靠,简单实用。
关键词:电阻式触摸屏;智能仪表;接口技术中图分类号:TP335 文献标识码:A 文章编号:1002-1841(2003)01-0001-04 Application of R esistive Touch Screen in the Intelligent InstrumentZheng Shuhu a,W ang Xiangzhou,N an Shuncheng,W ang Yu(Department of Automatic Control,Beijing Institute of Technology,Beijing100081,China) Abstract:The internal structure and work theory of the4-wire resistive touch screen are introduced based on the a p2 plication of the resistive touch screen in the intelligent instrument.And two kinds of interface circuit technology are ana2 lyzed:the interface of the touch screen with MCU integrated with A/D and s pecialized ADC.The composition and princi2 ple of the interface circuit are introduced based on two kinds of interface circuit technolo gy.The most suitable interru pt means,which leads to pen interrupt control circuit,is chosen by comparing the different read control means.At the same time,the feature and working model of the s pecial A/D chip for the4-wire resistive touch screen--ADS7843and the interface circuit with8bit MCU--A T89C2051are presented.The safeguard against the spikes disturbance is described. It has been shown that this circuit is stabilized and credible,and the o peration is quite simple and useful in actual applica2 tion.K ey Words:4-Wire Resistive Touch Screen;Intelligent Instrument;Interface Technology1 引言触摸屏技术应用于智能仪表中可以直接在显示屏上进行触摸输入,改善人机交互方式,使用方便。
