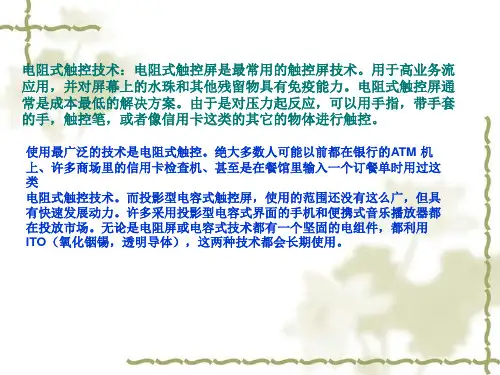

四线电阻式触摸屏工作原理：四线电阻式触摸屏是电阻式家族中应用最广、最普及的一种。
其结构由下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层组成。
中间有细微绝缘点隔开，当触摸屏表面无压力时，上下线路成开路状态。

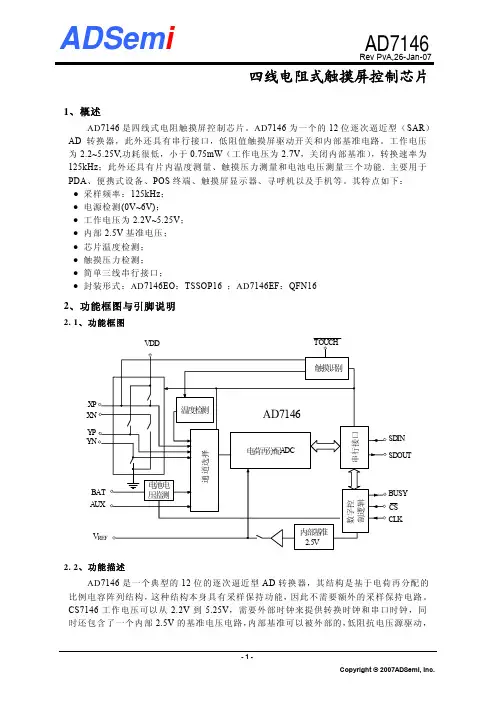

一旦有压力施加到触摸屏上，上下线路导通，控制器通过下线路导电ITO层在X坐标方向上施加驱动电压，通过上线路导电ITO层上的探针，侦测X方向上的电压，由此推算出触点的X坐标。
通过控制器改变施加电压的方向，同理可测出触点的Y坐标，从而明确触点的位置。
规格参数：电路等级：5V DC，35mA表面硬度：3H透光率：薄膜对薄膜型>77%薄膜对玻璃型>83%敲击寿命:大于一百万次笔划寿命:大于十万次触点抖动时间:<5ms分辨率：4096*4096线性<1.5% （特殊需求可<1.0%）操作压力：10g ～100g操作温度：-10 o C ～+60 o C储存温度：-20 o C ～+70 o C玻璃厚度：0.7mm，1.1mm，2.0mm，3.0mm玻璃种类：普通玻璃，化学强化玻璃性能特点：✧性能可靠，经济实用，应用广泛。
✧能够识别任何接触介质如手指（带手套或不带）、笔、信用卡等的输入信号。
✧引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材料电阻值小，柔韧性好。
✧线路绝缘点小，视觉效果佳，目前我们可做到最小的绝缘点是Φ 0.035mm，远远领先其它厂商。
✧触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材料和工艺供选择。
标准品尺寸：2.8"至21"各种规格（物理尺寸可到下载空间下载）。
五线电阻触摸屏工作原理：五线触摸屏的结构与四线电阻式类似，也有下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层。
五线触摸屏的工作原理与四线电阻式不同的是：五线式的X和Y 方向上的驱动电压均由下线路的ITO层产生，而上线路层仅仅扮演侦测电压探针的作用。
上图是电阻触摸屏的一般排列方式，有四根引线，分别是X+ X- Y+ Y-,电阻触摸屏是上下两个导电板，下部是玻璃，上部是塑料薄膜。
薄膜与玻璃之间隔有一定的空间，这个空间在薄膜按下后两个接触。
玻璃与薄膜都按一定的规律涂好电阻，然后在两边引出来引线，一般玻璃的阻值是YY互通，阻值在500左右，薄膜XX相通，阻值在300左右，平时玻璃与薄膜之间用空气隔离，中间不接触，当按下触摸屏的塑料薄膜是，一个点接触，也就是XY在摸个地方接触导电，对应的XY脚的电压发生变化,这个微笑的电压变化通过电路传给手机的CPU，CPU根据这个变化判断那个地方被按下，同时通过液晶屏显示出来，表面看好似液晶被按下。
换做触摸屏校准的原理那就是触摸屏不可能生产的100%相同，总归有误差，所以必须校准，这个校准就是位置电压校准，因为触摸屏的阻值是按规律排列的，所以较准后CPU会根据这个结果来判断那个位置被按下。
