触摸屏工作原理触摸屏是一种广泛应用于电子设备的输入设备，它能够实现通过手指、触控笔或其他物体来进行操作和交互。

触摸屏的工作原理基于多种技术，包括电阻式触摸、电容式触摸、表面声波触摸和光学触摸等。

本文将介绍这些不同类型的触摸屏工作原理。

一、电阻式触摸屏电阻式触摸屏是较早期采用的一种触摸技术。

它由两层导电膜构成，两层导电膜之间存在微小间隙，当手指或其他物体触摸屏幕时，两层导电膜会接触从而形成电流。

触摸屏控制器会检测在屏幕上形成的电流变化，通过计算电流变化的位置来确定触摸点的位置。

二、电容式触摸屏电容式触摸屏是目前最常见的触摸屏技术之一。

它由触摸面板和电容传感器组成。

电容传感器在触摸面板中分布，并能感测到触摸面板上的电容变化。

当手指接触触摸面板时，人体的电荷会导致电容变化，电容传感器会检测到这个变化并将其发送给控制器。

控制器通过分析电容变化的位置来确定触摸点的位置。

三、表面声波触摸屏表面声波触摸屏利用了声波的传播和反射原理。

触摸屏表面会发射一系列超声波，当手指或其他物体接触屏幕时，会产生声波的衰减。

位于触摸屏边缘的接收器会接收到这些衰减的声波，并将其转化为电信号。

通过分析接收到的信号，控制器可以确定触摸的位置。

四、光学触摸屏光学触摸屏通过光传感器和光源来实现触摸检测。

通常，光传感器位于触摸屏的一侧，光源位于另一侧。

当手指触摸屏幕时，触摸点会阻挡光在传感器上的投射，从而引发光传感器的接收信号强度变化。

控制器会通过分析这些变化来确定触摸点的位置。

综上所述，触摸屏工作原理可以分为电阻式触摸、电容式触摸、表面声波触摸和光学触摸等几种不同的技术。

每种技术都有其特点和应用场景。

了解不同类型触摸屏的工作原理，可以帮助我们更好地选择合适的触摸屏技术，并应用于各种电子设备中，提升用户的操作和交互体验。

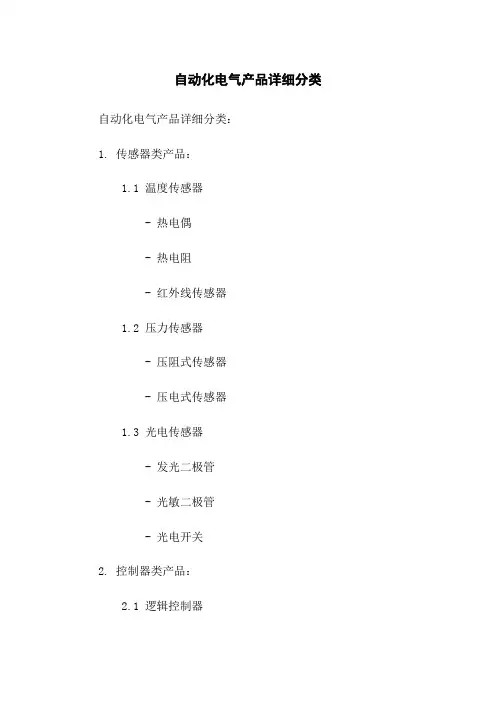

自动化电气产品详细分类自动化电气产品详细分类：1. 传感器类产品：1.1 温度传感器- 热电偶- 热电阻- 红外线传感器1.2 压力传感器- 压阻式传感器- 压电式传感器1.3 光电传感器- 发光二极管- 光敏二极管- 光电开关2. 控制器类产品：2.1 逻辑控制器- 可编程逻辑控制器（PLC） - 单片机控制器2.2 运动控制器- 步进电机控制器- 伺服电机控制器2.3 频率变换器- 单相频率变换器- 三相频率变换器3. 执行器类产品：3.1 电动执行器- 电动线性执行器- 电动旋转执行器3.2 气动执行器- 气缸- 阀门3.3 液压执行器- 液压缸- 液压阀门4. 人机界面类产品：4.1 触摸屏- 电阻式触摸屏- 电容式触摸屏4.2 按键开关- 机械按键开关- 软触感按键开关4.3 显示器- 液晶显示器- 有机发光二极管显示器附件：- 技术参数表格- 产品图片法律名词及注释：1. 逻辑控制器（PLC）：一种用于工业控制系统的电子设备，通过接收和处理输入信号，控制输出信号，以实现自动化控制。

2. 可编程逻辑控制器（PLC）：一种逻辑控制器，可通过编程改变其运行逻辑和功能。

3. 单片机控制器：一种集成了处理器核心、存储器和外设接口的微型计算机，用于控制各种电气设备的操作。

4. 步进电机控制器：一种用于控制步进电机运动的电子设备，能够通过脉冲信号控制电机每次运动的步数。

5. 伺服电机控制器：一种用于控制伺服电机运动的电子设备，能够根据输入信号精确控制电机的位置和速度。

6. 频率变换器：一种电子设备，用于通过改变输入频率来控制电动机的转速。

7. 电阻式触摸屏：一种使用电阻式触摸技术的触摸屏，通过压力感应来识别触摸位置。

8. 电容式触摸屏：一种使用电容式触摸技术的触摸屏，通过感应人体电荷来识别触摸位置。

电阻式触摸屏的工作原理
电阻式触摸屏是一种常见的触摸屏技术，其工作原理是利用两层透明导电膜之间的电阻变化来检测触摸位置。

电阻式触摸屏由上下两层透明导电膜组成，上层膜为ITO薄膜，下层膜为玻璃或PET基板上的ITO薄膜。

当手指或触控笔接触到上层膜时，上层膜和下层膜之间的电阻值会发生变化，这种变化会被控制器检测到并转换成坐标信息。

电阻式触摸屏的控制器通常采用四线或五线结构，其中四线结构包括两条X轴线和两条Y轴线，五线结构则在四线结构的基础上增加了一条接地线。

控制器通过对X轴和Y轴线的电压变化进行检测，可以确定触摸点的坐标位置。

电阻式触摸屏的优点是价格相对较低，且可以使用手指或触控笔进行操作。

但是由于其结构较为复杂，需要较高的精度和稳定性，同时也容易受到外界环境的影响，如温度、湿度等因素。

总的来说，电阻式触摸屏是一种常见的触摸屏技术，其工作原理是利用两层透明导电膜之间的电阻变化来检测触摸位置。

虽然存在一些缺点，但其价格相对较低，且可以使用手指或触控笔进行操作，因此在一些应用场景中仍然得到广泛应用。

一、触摸屏分为四种：电阻式触摸屏这种触摸屏利用压力感应进行控制。

电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。

当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生信号，然后送触摸屏控制器。

控制器侦测到这一接触并计算出（X，Y）的位置，再根据模拟鼠标的方式运作。

这就是电阻技术触摸屏的最基本的原理。

所以电阻触摸屏可用较硬物体操作。

电阻类触摸屏的关键在于材料科技，常用的透明导电涂层材料有：ITO，氧化铟，弱导电体，特性是当厚度降到1800个埃（埃=10-10米）以下时会突然变得透明，透光率为80%，再薄下去透光率反而下降，到300埃厚度时又上升到80%。

ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料，实际上电阻和电容技术触摸屏的工作面就是ITO涂层。

镍金涂层，五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料，外导电层由于频繁触摸，使用延展性好的镍金材料目的是为了延长使用寿命，但是工艺成本较为高昂。

镍金导电层虽然延展性好，但是只能作透明导体，不适合作为电阻触摸屏的工作面，因为它导电率高，而且金属不易做到厚度非常均匀，不宜作电压分布层，只能作为探层。

1、四线电阻屏四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压：一个竖直方向，一个水平方向。

总共需四根电缆。

特点：高解析度，高速传输反应。

表面硬度处理，减少擦伤、刮伤及防化学处理。

具有光面及雾面处理。

一次校正，稳定性高，永不漂移。

2、五线电阻屏五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上，我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上，而外层镍金导电层只仅仅用来当作纯导体，有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。

首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。

电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。

电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。

可以达到99的精确度具备小于3ms的响应速度。

电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。

电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。

电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。

代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。

电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。

电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。

触摸屏的工作原理
触摸屏是一种通过触摸操作与其交互的设备，它的工作原理可分为电容式触摸屏与电阻式触摸屏。

电容式触摸屏利用人体或其他带电物体与屏幕之间的电容变化来感知触摸操作。

屏幕上覆盖着一层透明的电容感应层，由导电材料构成。

当手指或其它导电物体接触到屏幕上时，触摸屏上的电场会发生变化。

电容感应层上的电极会检测这种变化，并将信号传送至控制器。

控制器分析信号，并根据触摸点的位置，将其转化成相应的操作。

电阻式触摸屏利用两层薄膜之间的电阻变化来感应触摸。

屏幕上覆盖有两层电阻膜，分别位于玻璃和表面保护层之间。

两层膜之间的间隙通常含有微小的玻璃珠或者硅胶。

当手指或其他物体按压屏幕时，两层电阻膜会接触，形成一个电阻器。

控制器会通过检测电压变化来确定触摸位置。

无论是电容式触摸屏还是电阻式触摸屏，背后的控制器都起着关键的作用。

控制器通过解析传感器传来的信号，确定触摸点位置，进而完成相应的操作。

最终，显示器会根据控制器的反馈，将触摸屏上的操作结果展示给用户。

总之，触摸屏通过感知触摸点的位置来实现与用户的交互。

无论是电容式触摸屏还是电阻式触摸屏，都离不开感应层、控制器和显示器的紧密合作，以确保准确地识别和响应用户的触摸操作。
