四种常见触摸屏介绍
1. 电阻式触摸屏
电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层(ITO 膜)，上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时，两
层ITO 发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少，分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层，这种导电玻璃的寿命较长，透光率也较高。
电阻式触摸屏的ITO 涂层若太薄则容易脆断，涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动，表层ITO 使用一定时间后会出现细小裂纹，甚至变型，因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产，因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠，同时也改善了它的光学特性。
2. 电容式触摸屏
电容式触摸屏的四边均镀上了狭长的电极，其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层，它是一种特殊的金属导电物质。
当用户触摸电容屏时，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指会吸走一个很小的电流，这个电流分别从屏的四个角上的电极中流出; 且理论上流经四个电极的电流与手指到四角的距离成比例，控制器通过对四个电流比例的精密计算，即可得出接触点位置。
电容触摸屏的双玻璃不但能保护导体及感应器，更能有效地防止外在环境因素对触摸屏造成影响，就算屏幕。

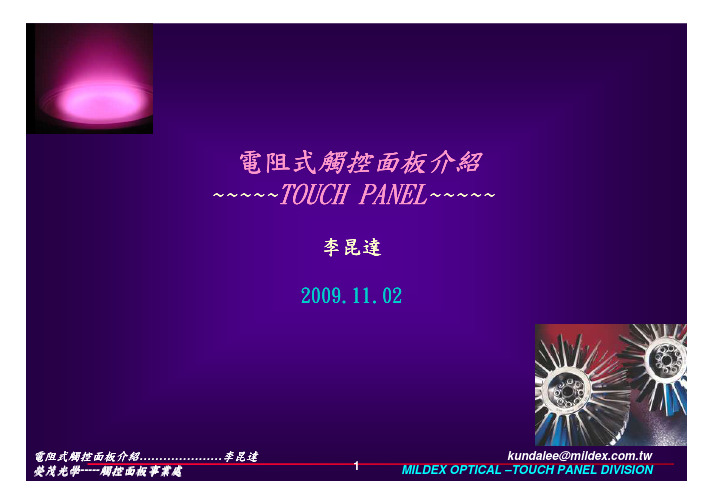

電阻式觸控面板觸控面板介紹介紹~~~~~TOUCH PANEL ~~~~~李昆達2009.11.02XY軸切:換上層Film為電極(X+,X-),下層Glass其中一條線做為感應線,偵測X軸位置※如上述重複快速的抓取XY的位置即可得知使用者點的是哪一個點,當有移動時則連續的點將會成為一條線結構XY軸切換: UL及LL為(X+,X+),UR及LR為(X-,X-),此時短邊形成X軸電場,長邊藉由電路設計行成一均勻壓降,上層Film為感應線,偵測X軸位置※如上述重複快速的抓取XY的位置即可得知使用者點的是哪一個點,當有移動時則連續的點將會成為一條線XY軸切:換上層Film為電極(X+,X-),下層Glass其中一條線做為感應線,偵測X軸位置※8線式是在上下層的4條線旁邊在個別多拉1條感應線出來,此感應線可供控制卡偵測端點阻抗是否有變化以修正其線性偏移量五線式耐用性佳，Film僅當Sensor，若Film面受損，除受損以外的地方仍可正常使用，打點劃線壽命較長,但電場設計不易,易造成整批線性良率不佳。
八線式耐候性佳，只需第一次使用時定位從此不需再做定位動作。
LCD區域介紹LCD Active Area LCD View AreaLCD BezelTouch Panel 區域介紹TP Active AreaTP View AreaTP OutlineITO Glass 印刷製程ITO Film 印刷製程清洗Glass 印刷防蝕刻蝕刻印刷Spacer 印刷Ag 印刷Ins裁切FilmFilm 老化印刷防蝕刻蝕刻印刷Ag Glass 貼雙面膠Glass 貼ITO Film烘烤Bonding FPC電性檢驗成品四線電阻式製作流程1.先印上防蝕刻油墨2.蝕刻-僅留下玻璃面(X軸)的ITO3.上下端之ITO切齊AA區ITOSpacer DotX軸銀線與ITO僅有主線部分有接觸,下方導線部份皆印在沒有ITO的地方ITO功能:避免誤動作功能:防止DST有孔洞或組裝時的高壓,而使得film面的任何導電體與玻璃銀線接觸造成絕緣不良1.先印上防蝕刻油墨僅留下玻璃面((Y軸)的ITO蝕刻--僅留下玻璃面2.蝕刻3.上下端之ITO切齊AA區ITOY軸銀線與ITO僅有主線部分有接觸,左方及下方導線部份皆印在沒有ITO的地方ITOAA區為Film與Glass之ITO交叉形成VA區為DST內框形成AA區為Film與Glass之ITO交叉形成AA與VA之間雖然也有ITO但沒有相交,因此此區域不會動作,且非常的透明下方留下FPC孔###絕緣膠製程與此類同,僅以絕緣膠取代蝕刻部分###五線電阻式製作流程ITO Glass 印刷製程ITO Film 印刷製程清洗Glass 印刷防蝕刻蝕刻印刷Spacer 印刷Ag 印刷Ins裁切FilmFilm 老化印刷防蝕刻蝕刻印刷Ag Glass 貼雙面膠Glass 貼ITO Film烘烤Bonding FPC電性檢驗成品FeaturesResistance Type Touch WindowActive Window I-CONActive Area方案4方案2方案3FPC貼上抗EMI膠帶。
常见的四种触摸屏1.电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层(ITO膜)，上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时，两层ITO发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少，分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层，这种导电玻璃的寿命较长，透光率也较高。
电阻式触摸屏的ITO涂层若太薄则容易脆断，涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动，表层ITO使用一定时间后会出现细小裂纹，甚至变型，因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产，因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠, 同时也改善了它的光学特性。
2.电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极，其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层，它是一种特殊的金属导电物质。
当用户触摸电容屏时，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指会吸走一个很小的电流，这个电流分别从屏的四个角上的电极中流出；且理论上流经四个电极的电流与手指到四角的距离成比例，控制器通过对四个电流比例的精密计算，即可得出接触点位置。
电容触摸屏的双玻璃不但能保护导体及感应器，更能有效地防止外在环境因素对触摸屏造成影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。
但由于电容随温度、湿度或接地情况的不同而变化，其稳定性较差，往往会产生漂移现象。
尽管不像电阻式应用那么广, 电容式触摸屏也是受欢迎的供选类型。
这类设备精确、反应快，尺寸稍大时也有较高分辨率, 更耐用(抗刮擦), 因而适合用作游戏机的触摸屏。
四线电阻式触摸屏工作原理：四线电阻式触摸屏是电阻式家族中应用最广、最普及的一种。
其结构由下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层组成。
中间有细微绝缘点隔开，当触摸屏表面无压力时，上下线路成开路状态。
一旦有压力施加到触摸屏上，上下线路导通，控制器通过下线路导电ITO层在X坐标方向上施加驱动电压，通过上线路导电ITO层上的探针，侦测X方向上的电压，由此推算出触点的X坐标。
通过控制器改变施加电压的方向，同理可测出触点的Y坐标，从而明确触点的位置。
规格参数：电路等级：5V DC，35mA表面硬度：3H透光率：薄膜对薄膜型>77%薄膜对玻璃型>83%敲击寿命:大于一百万次笔划寿命:大于十万次触点抖动时间:<5ms分辨率：4096*4096线性<1.5% （特殊需求可<1.0%）操作压力：10g ～100g操作温度：-10 o C ～+60 o C储存温度：-20 o C ～+70 o C玻璃厚度：0.7mm，1.1mm，2.0mm，3.0mm玻璃种类：普通玻璃，化学强化玻璃性能特点：✧性能可靠，经济实用，应用广泛。
✧能够识别任何接触介质如手指（带手套或不带）、笔、信用卡等的输入信号。
✧引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材料电阻值小，柔韧性好。
✧线路绝缘点小，视觉效果佳，目前我们可做到最小的绝缘点是Φ 0.035mm，远远领先其它厂商。
✧触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材料和工艺供选择。
标准品尺寸：2.8"至21"各种规格（物理尺寸可到下载空间下载）。
五线电阻触摸屏工作原理：五线触摸屏的结构与四线电阻式类似，也有下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层。
五线触摸屏的工作原理与四线电阻式不同的是：五线式的X和Y 方向上的驱动电压均由下线路的ITO层产生，而上线路层仅仅扮演侦测电压探针的作用。

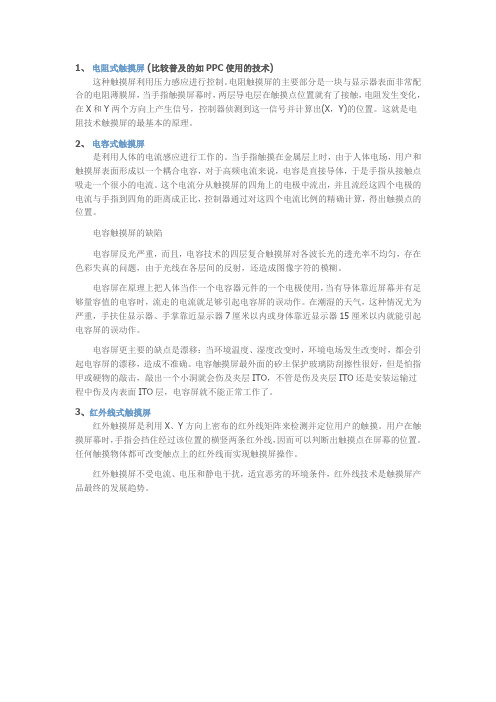

1、电阻式触摸屏 (比较普及的如PPC使用的技术)这种触摸屏利用压力感应进行控制。
电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生信号，控制器侦测到这一信号并计算出(X，Y)的位置。
这就是电阻技术触摸屏的最基本的原理。
2、电容式触摸屏是利用人体的电流感应进行工作的。
当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。
这个电流分从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。
电容触摸屏的缺陷电容屏反光严重，而且，电容技术的四层复合触摸屏对各波长光的透光率不均匀，存在色彩失真的问题，由于光线在各层间的反射，还造成图像字符的模糊。
电容屏在原理上把人体当作一个电容器元件的一个电极使用，当有导体靠近屏幕并有足够量容值的电容时，流走的电流就足够引起电容屏的误动作。
在潮湿的天气，这种情况尤为严重，手扶住显示器、手掌靠近显示器7厘米以内或身体靠近显示器15厘米以内就能引起电容屏的误动作。
电容屏更主要的缺点是漂移：当环境温度、湿度改变时，环境电场发生改变时，都会引起电容屏的漂移，造成不准确。
电容触摸屏最外面的矽土保护玻璃防刮擦性很好，但是怕指甲或硬物的敲击，敲出一个小洞就会伤及夹层ITO，不管是伤及夹层ITO还是安装运输过程中伤及内表面ITO层，电容屏就不能正常工作了。
3、红外线式触摸屏红外触摸屏是利用X、Y方向上密布的红外线矩阵来检测并定位用户的触摸。
用户在触摸屏幕时，手指会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。
任何触摸物体都可改变触点上的红外线而实现触摸屏操作。
红外触摸屏不受电流、电压和静电干扰，适宜恶劣的环境条件，红外线技术是触摸屏产品最终的发展趋势。
首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。
电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。
电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。
可以达到99的精确度具备小于3ms的响应速度。
电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。
电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。
电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。
代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。
电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。
电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。
电阻式触摸屏种类介绍归纳一、电阻式触摸屏的工作原理：坐的物理位置转换为代表X(X,Y)电阻式触摸屏是一种传感器，它将矩形区域中触摸点七模块都采用了电阻式触摸屏，这种屏幕可以用四线、五线、标和Y坐标的电压。
很多LCD电阻式触摸屏基本上是薄膜加上玻线或八线来产生屏幕偏置电压，同时读回触摸点的电压。
具有很（纳米铟锡金属氧化物）涂层，ITO璃的结构，薄膜和玻璃相邻的一面上均涂有ITO，经由感应会接触到玻璃上层的ITO好的导电性和透明性。
当触摸操作时，薄膜下层的ITO值，而完、Y器传出相应的电信号，经过转换电路送到处理器，通过运算转化为屏幕上的X成点选的动作，并呈现在屏幕上。
四线触摸屏五线触摸屏六线触摸屏二、电阻式触摸屏的种类：七线触摸屏八线触摸屏电阻式触摸屏的基本结构和驱动原理.pdf三、各种类电阻式触摸屏的基本结构：1.四线电阻式触摸屏四线电阻式触摸屏的结构如上图，在玻璃或丙烯酸基板上覆盖有两层透平，均匀导电的ITOITO 其中下层的它们之间由均匀排列的透明格点分开绝缘。
电极，Y电极和X分别做为层，（图导电条”“X电极和Y电极的正负端由ITO与玻璃基板附着，上层的附着在PET薄膜上。
，引出端X-X电极和Y电极导电条的位置相互垂直。
中黑色条形部分）分别从两端引出，且一共四条线，这就是四线电阻式触摸屏名称的由来。
当有物体接触触摸屏表面Y+Y-X+，，发生接触，该结构可以等效ITO并施以一定的压力时，上层的ITO导电层发生形变与下层为相应的电路，如下图2. 八线电阻式触摸屏八线电阻式触摸屏的结构与四线类似，所区别的是除了引出X- drive，X+ drive，Y- drive，Y+ drive 四个电极，还在每个导电条末端引出一条线：X- sense，X+ sense，Y- sense，Y+ sense，这样一共八条线。
四线触摸屏与八线触摸屏的区别：四线触摸屏没有考虑电极抽头引线和驱动电极的电路的寄生电阻，这部分电阻并不包含在电阻之内，而且受环境温度影响阻值波动，很可能影响计算的正确性，因此产生了八线ITO 电阻触摸屏的概念。
三菱触摸屏的分类随着科技的进步，三菱触摸屏技术也经历了从低档向高档逐步升级和发展的过程。
根据其工作原理，其目前一般被分为四大类：电阻式触摸屏、电容式触摸屏、红外线式触摸屏和表面声波触摸屏三菱伺服电机。
一、电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层(ITO膜)，上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时，两层ITO发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少，分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层，这种导电玻璃的寿命较长，透光率也较高,三菱触摸屏。
二、电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极，其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层，它是一种特殊的金属导电物质。
当用户触摸电容屏时，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指会吸走一个很小的电流，这个电流分别从屏的四个角上的电极中流出;且理论上流经四个电极的电流与手指到四角的距离成比例，控制器通过对四个电流比例的精密计算，即可得出接触点位置,三菱变频器。
三、红外线式触摸屏红外触摸屏的四边排布了红外发射管和红外接收管，它们一一对应形成横竖交叉的红外线矩阵。
用户在触摸屏幕时，手指会挡住经过该位置的横竖两条红外线，控制器通过计算即可判断出触摸点的位置,三菱可编程控制器。
四、表面声波触摸屏表面声波是超声波的一种，它是在介质(例如玻璃或金属等刚性材料)表面浅层传播的机械能量波。
通过楔形三角基座(根据表面波的波长严格设计)，可以做到定向、小角度的表面声波能量发射。
表面声波性能稳定、易于分析，并且在横波传递过程中具有非常尖锐的频率特性，近年来在无损探伤、造影和退波器等应用中发展很快,三菱伺服电机代理。
电阻式触摸屏技术详解电阻式触控技术：电阻式触控屏是最常用的触控屏技术。
用于高业务流应用，并对屏幕上的水珠和其他残留物具有免疫能力。
电阻式触控屏通常是成本最低的解决方案。
由于是对压力起反应，可以用手指，带手套的手，触控笔，或者像信用卡这类的其它的物体进行触控。
表面电容式触控技术：表面电容式触控技术提供的显示清晰度比电阻式触控中通常所用的塑料膜要清晰得多。
在表面电容式显示中，位于显示器四个角落的传感器检测由于触控引起的电容变化。
这类触控屏可以用手指或其他电容式物体实现触控激励。
保护性电容式触控：保护性电容式触控是最近才进入市场的一种技术。
该技术也能提供优异的透光性，但它还具有一些比表面电容式触控好得多的优点。
投影型电容式触控不需要位置校准，并能提供高得多的位置精度。
投影型电容式触控还有另外令人激动的地方，那就是它同时能够支持多点触控。
触控屏工作原理我们将深入了解一下两个最常用的触控屏技术。
使用最广泛的技术是电阻式触控。
绝大多数人可能以前都在银行的ATM机上、许多商场里的信用卡检查机、甚至是在餐馆里输入一个订餐单时用过这类电阻式触控技术。
而投影型电容式触控屏，使用的范围还没有这么广，但具有快速发展动力。
许多采用投影型电容式界面的手机和便携式音乐播放器都在投放市场。
无论是电阻屏或电容式技术都有一个坚固的电组件，都利用ITO（氧化铟锡，透明导体），这两种技术都会长期使用。
电阻式触控屏包括有一个柔性顶层，然后是一层ITO，一个空气隙，然后是另一层ITO。
面板有4根线附到ITO层上：“X”层的左右侧各一根，“Y”层的顶端和底端各一根。
当柔性顶层受压接触到下面一层时检测到触控。
触控的位置按如下两步来测量：首先，“X右”被驱动到一个已知电压上，而把“X左”驱动到地，读取来自Y传感器的电压。
这样就提供了X坐标。
对于另一个坐标轴重复这一过程，即可确定精确的手指位置。
电阻式触控屏还有5线和8线型。
5线型用更耐用的低阻“导体层”来代替最上面的ITO层。
触摸屏系统一般包括两个部分：触摸检测装置和触摸屏控制器。
触摸检测装置安装在显示器屏幕前面，用于检测用户触摸位置，接收后送触摸屏控制器;触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。
随着科技的进步，触摸屏技术也经历了从低档向高档逐步升级和发展的过程。
根据其工作原理，其目前一般被分为四大类：电阻式触摸屏、电容式触摸屏、红外线式触摸屏和表面声波触摸屏。
电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层(ITO膜)，上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时，两层ITO发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少，分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层，这种导电玻璃的寿命较长，透光率也较高。
电阻式触摸屏的ITO涂层若太薄则容易脆断，涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动，表层ITO使用一定时间后会出现细小裂纹，甚至变型，因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产，因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠, 同时也改善了它的光学特性。
电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极，其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层，它是一种特殊的金属导电物质。
当用户触摸电容屏时，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指会吸走一个很小的电流，这个电流分别从屏的四个角上的电极中流出;且理论上流经四个电极的电流与手指到四角的距离成比例，控制器通过对四个电流比例的精密计算，即可得出接触点位置。
