五线电阻式触摸屏详细资料

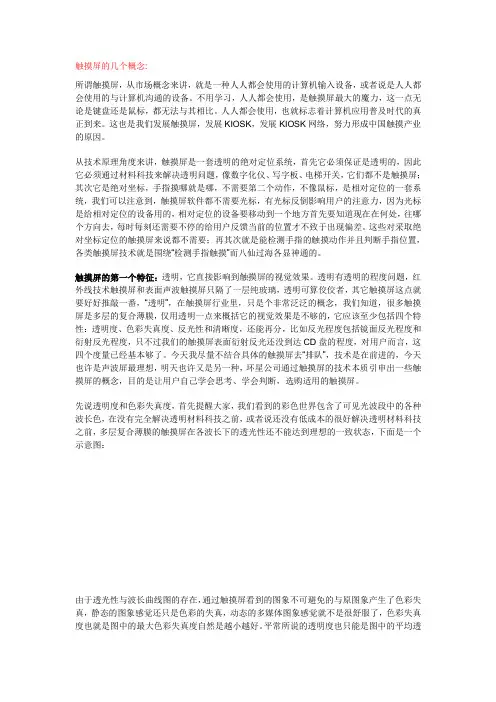

触摸屏的几个概念:所谓触摸屏，从市场概念来讲，就是一种人人都会使用的计算机输入设备，或者说是人人都会使用的与计算机沟通的设备。

不用学习，人人都会使用，是触摸屏最大的魔力，这一点无论是键盘还是鼠标，都无法与其相比。

人人都会使用，也就标志着计算机应用普及时代的真正到来。

这也是我们发展触摸屏，发展KIOSK，发展KIOSK网络，努力形成中国触摸产业的原因。

从技术原理角度来讲，触摸屏是一套透明的绝对定位系统，首先它必须保证是透明的，因此它必须通过材料科技来解决透明问题，像数字化仪、写字板、电梯开关，它们都不是触摸屏；其次它是绝对坐标，手指摸哪就是哪，不需要第二个动作，不像鼠标，是相对定位的一套系统，我们可以注意到，触摸屏软件都不需要光标，有光标反倒影响用户的注意力，因为光标是给相对定位的设备用的，相对定位的设备要移动到一个地方首先要知道现在在何处，往哪个方向去，每时每刻还需要不停的给用户反馈当前的位置才不致于出现偏差。

这些对采取绝对坐标定位的触摸屏来说都不需要；再其次就是能检测手指的触摸动作并且判断手指位置，各类触摸屏技术就是围绕“检测手指触摸”而八仙过海各显神通的。

触摸屏的第一个特征：透明，它直接影响到触摸屏的视觉效果。

透明有透明的程度问题，红外线技术触摸屏和表面声波触摸屏只隔了一层纯玻璃，透明可算佼佼者，其它触摸屏这点就要好好推敲一番，“透明”，在触摸屏行业里，只是个非常泛泛的概念，我们知道，很多触摸屏是多层的复合薄膜，仅用透明一点来概括它的视觉效果是不够的，它应该至少包括四个特性：透明度、色彩失真度、反光性和清晰度，还能再分，比如反光程度包括镜面反光程度和衍射反光程度，只不过我们的触摸屏表面衍射反光还没到达CD盘的程度，对用户而言，这四个度量已经基本够了。

今天我尽量不结合具体的触摸屏去“排队”，技术是在前进的，今天也许是声波屏最理想，明天也许又是另一种，环星公司通过触摸屏的技术本质引申出一些触摸屏的概念，目的是让用户自己学会思考、学会判断，选购适用的触摸屏。

五线电阻式触摸屏工作原理在讲述五线触摸屏工作原理之前先回顾一下四线电阻式触摸屏的工作原理，四线的结构图如图一所示，触摸屏的四边为两组平行的电极，分别在菲林和玻璃上面，当在Rx 两端加图一：四线电阻式触摸屏工作原理电压0V 时，触摸中间一点，那么这一点的电压相应为：1012Rx Vx V Rx Rx =+； 同理在Ry 两端加上0V 时，1012y Ry V V Ry Ry =+ 这样就可以判断出触摸点的位置。

五线的工作原理与四线的相同，也是通过判断触摸点的电压来判断触摸点的位置，在四线中由于电极的电阻很小（<1Ω），这时可以忽略电极的电阻，从理论上讲（ITO 面均匀，电极电阻为0），四线的线性度<<1％，由于菲林上ITO 的稳定性比玻璃的差，且其容易发生断裂，所以四线的线性型只能保证在1.5％的范围之内。

五线电阻式触摸屏工作时，电压加在玻璃上的四个角（UL 、UR 、DL 、DR ），当UL 与UR图二：五线电阻式触摸屏结构V 输入点Rx1 Rx2Ry1Ry2 -x –y +x +yRx2 Rx1 R y RyE同时为5v时，DL与DR同时为0v，这时要使测得的位置很准，就需要减小UL与UR之间电极的电阻，同时测X轴的位置时需要减小UL与DL之间电极的电阻，这样玻璃上的电极就类似与菲林上的电极，但由于电极电阻很小，于是丝印时会使其不均匀且会使得触摸屏工作时的电流过大。

那么，可以适当的增加电极的电阻，通过模拟可以知道，当电极电阻增加后会出现图三所示的扭曲。

图三：电极电阻与线性度的关系在设计五线电阻式触摸屏的电极时采用了如下的方案，如图四所示。

图四：五线电阻式触摸屏电极图通过EWB软件模拟可以知道，当电极电阻的取值为发生变化时，触摸屏的线性度是不一样的，于是可以确定一个电阻值使图三中的a线的电压差<1.3%，这时b、c、d三条线的电压差也<1.3%。

在图四中主要采用了两种电极结构，如图五所示。

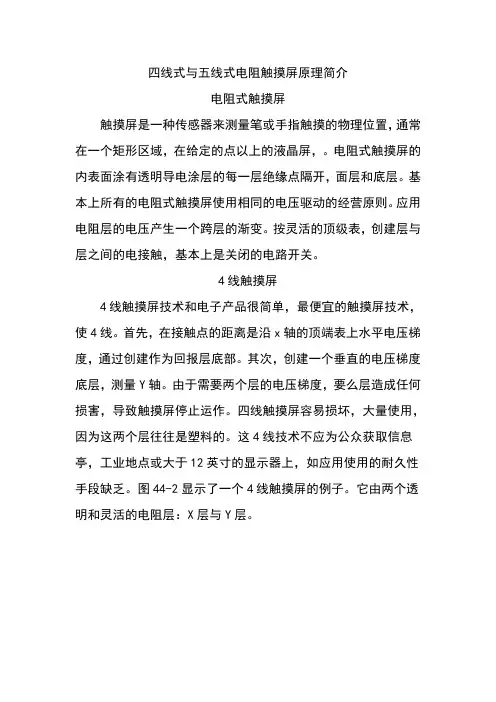

四线式与五线式电阻触摸屏原理简介电阻式触摸屏触摸屏是一种传感器来测量笔或手指触摸的物理位置，通常在一个矩形区域，在给定的点以上的液晶屏，。

电阻式触摸屏的内表面涂有透明导电涂层的每一层绝缘点隔开，面层和底层。

基本上所有的电阻式触摸屏使用相同的电压驱动的经营原则。

应用电阻层的电压产生一个跨层的渐变。

按灵活的顶级表，创建层与层之间的电接触，基本上是关闭的电路开关。

4线触摸屏4线触摸屏技术和电子产品很简单，最便宜的触摸屏技术，使4线。

首先，在接触点的距离是沿x轴的顶端表上水平电压梯度，通过创建作为回报层底部。

其次，创建一个垂直的电压梯度底层，测量Y轴。

由于需要两个层的电压梯度，要么层造成任何损害，导致触摸屏停止运作。

四线触摸屏容易损坏，大量使用，因为这两个层往往是塑料的。

这4线技术不应为公众获取信息亭，工业地点或大于12英寸的显示器上，如应用使用的耐久性手段缺乏。

图44-2显示了一个4线触摸屏的例子。

它由两个透明和灵活的电阻层：X层与Y层。

只要是在X和Ÿ电阻层均匀的电阻率，在任何两个电极之间的接触点的阻值是（X + / X-在X层或Ÿ+ /Ÿ-Y层）是在每一层的地位成正比。

可以通过在X和Y层层，当屏幕被触摸时，这两个层的电阻率测量接触点的物理位置{X（接触点），Y（接触点）}在两个坐标对尺寸与每个联系人5线触摸屏五线触摸屏由一个电阻层和导电层。

导电层有一个接触栏（雨刷），通常是沿着一条边。

电阻层有接触点，在每个角落（在左上角的UL认证，焊道在右上角，左下角和右下角LR LL）。

沿x轴来衡量，一个统一的电压施加到左上角和左下角和右上角和右下角连接到地面。

因为左边和右边的角落，在相同的电压，其效果是相同的附加电极，沿左、右边缘与4线触摸屏使用的方法类似。

为了测量沿Y轴，一个统一的电压施加到左上角和右上角和左下角和右下角连接到地面。

上下四角，因为在相同的电压，其效果是附加电极沿着顶部和底部边缘，类似的4线触摸屏使用的方法相同。

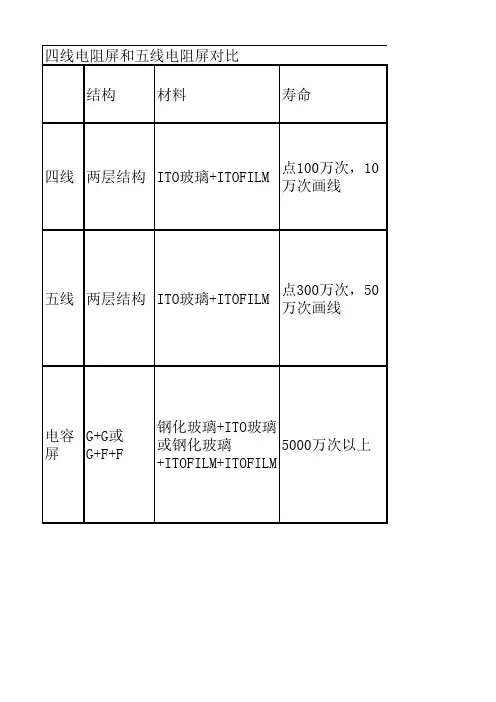

结构材料寿命
四线两层结构ITO玻璃+ITOFILM 点100万次，10万次画线
五线两层结构ITO玻璃+ITOFILM 点300万次，50万次画线
电容屏G+G或
G+F+F
钢化玻璃+ITO玻
璃或钢化玻璃
+ITOFILM+ITOFIL
M
5000万次以上
四线电阻屏和五线电阻屏对比
原理价格优势
ITO玻璃及ITOFILM各蚀刻出XY方向的电路。

以3.5寸计
算，13元
RMB左右
（用日东
膜）
成本低
ITO玻璃蚀刻出坐标电路，ITOFILM只起到导电作用。

以3.5寸计
算，25元
RMB左右
（用日东
膜）
使用寿命长，
由于坐标确认
线路在ITO玻璃
上，当ITOFILM
有轻微破损时
还可以进行操
作。

钢化玻璃作为操作面。

ITO玻璃及ITOFILM是电容感应SENSOR。

以3.5寸计
算，50-80
元RMB左右
（根据使用
的IC，使∮
3-6笔）
使用寿命长，
操作灵敏，易
操作。

目前建议使用材料品牌日东、尾池、联享
日东、尾池、联享。

五线电阻屏介绍特点五线触摸屏使用了一个阻性层和一个导电层。

导电层有一个触点，通常在其一侧的边缘。

阻性层的四个角上各有一个触点。

为了在X轴方向进行测量，将左上角和左下角偏置到VREF，右上角和右下角接地。

由于左、右角为同一电压，其效果与连接左右侧的总线差不多，类似于四线触摸屏中采用的方法。

为了沿Y轴方向进行测量，将左上角和右上角偏置为VREF，左下角和右下角偏置为0V。

由于上、下角分别为同一电压，其效果与连接顶部和底部边缘的总线大致相同，类似于在四线触摸屏中采用的方法。

这种测量算法的优点在于它使左上角和右下角的电压保持不变；但如果采用栅格坐标，X轴和Y轴需要反向。

对于五线触摸屏，最佳的连接方法是将左上角（偏置为VREF）接ADC的正参考输入端，将左下角（偏置为0V）接ADC的负参考输入端。

五线电阻屏特点：解析度高，高速传输反应。

表面硬度，减少擦伤、刮伤及访化学处理。

同点接触3000万次尚可使用。

导电玻璃为基材的介质。

一次校正，稳定性高，永不漂移。

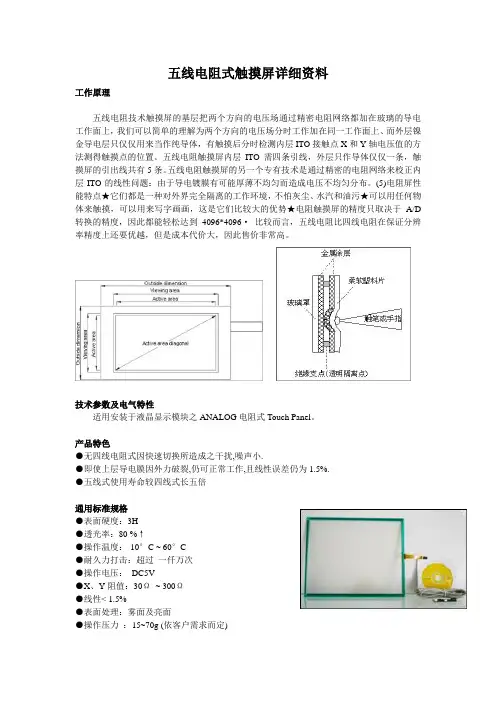

五线电阻模拟量技术把两个方向的电压通过电阻网络加在靠里的那层金属层上，靠既检测电压又检测电流的的方法测得触摸点的位置，而外层ITO仅当作导体层，共需五根电缆。

二、表面声波技术触摸屏表面声波技术是利用声波在物体的表面进行传输，当有物体触摸到表面时，阻碍声波的传输，换能器侦测到这个变化，反映给计算机，进而进行鼠标的模拟。

表面声波屏特点：清晰度较高，透光率好。

高度耐久，抗刮伤性良好。

一次校正不漂移。

反应灵敏。

适合于办公室、机关单位及环境比较清洁的场所。

表面声波屏需要经常维护，因为灰尘，油污甚至饮料的液体沾污在屏的表面，都会阻塞触摸屏表面的导波槽，使波不能正常发射，或使波形改变而控制器无法正常识别，从而影响触摸屏的正常使用，用户需严格注意环境卫生。

必须经常擦抹屏的表面以保持屏面的光洁，并定期作一次全面彻底擦除。

三、电容技术触摸屏利用人体的电流感应进行工作。

用户触摸屏幕时，由于人体电场，用户和触摸屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。

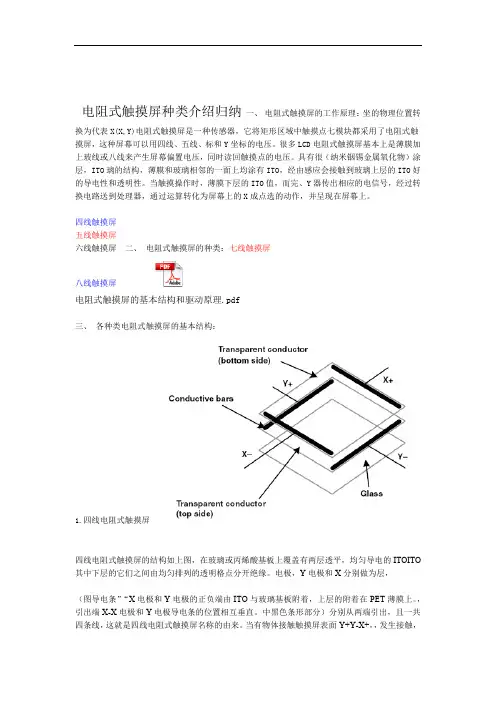

电阻式触摸屏种类介绍归纳一、电阻式触摸屏的工作原理：坐的物理位置转换为代表X(X,Y)电阻式触摸屏是一种传感器，它将矩形区域中触摸点七模块都采用了电阻式触摸屏，这种屏幕可以用四线、五线、标和Y坐标的电压。

很多LCD电阻式触摸屏基本上是薄膜加上玻线或八线来产生屏幕偏置电压，同时读回触摸点的电压。

具有很（纳米铟锡金属氧化物）涂层，ITO璃的结构，薄膜和玻璃相邻的一面上均涂有ITO，经由感应会接触到玻璃上层的ITO好的导电性和透明性。

当触摸操作时，薄膜下层的ITO值，而完、Y器传出相应的电信号，经过转换电路送到处理器，通过运算转化为屏幕上的X成点选的动作，并呈现在屏幕上。

四线触摸屏五线触摸屏六线触摸屏二、电阻式触摸屏的种类：七线触摸屏八线触摸屏电阻式触摸屏的基本结构和驱动原理.pdf三、各种类电阻式触摸屏的基本结构：1.四线电阻式触摸屏四线电阻式触摸屏的结构如上图，在玻璃或丙烯酸基板上覆盖有两层透平，均匀导电的ITOITO 其中下层的它们之间由均匀排列的透明格点分开绝缘。

电极，Y电极和X分别做为层，（图导电条”“X电极和Y电极的正负端由ITO与玻璃基板附着，上层的附着在PET薄膜上。

，引出端X-X电极和Y电极导电条的位置相互垂直。

中黑色条形部分）分别从两端引出，且一共四条线，这就是四线电阻式触摸屏名称的由来。

当有物体接触触摸屏表面Y+Y-X+，，发生接触，该结构可以等效ITO并施以一定的压力时，上层的ITO导电层发生形变与下层为相应的电路，如下图2. 八线电阻式触摸屏八线电阻式触摸屏的结构与四线类似，所区别的是除了引出X- drive，X+ drive，Y- drive，Y+ drive 四个电极，还在每个导电条末端引出一条线：X- sense，X+ sense，Y- sense，Y+ sense，这样一共八条线。

四线触摸屏与八线触摸屏的区别：四线触摸屏没有考虑电极抽头引线和驱动电极的电路的寄生电阻，这部分电阻并不包含在电阻之内，而且受环境温度影响阻值波动，很可能影响计算的正确性，因此产生了八线ITO 电阻触摸屏的概念。

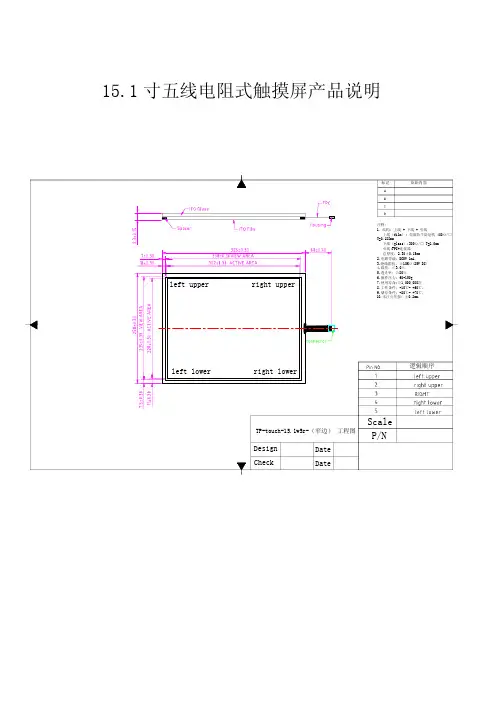

15.1寸五线电阻式触摸屏产品说明尊敬的客户：首先，我们衷心感谢贵公司的信任和支持。

我公司生产的透明轻触开关严格按照ITO TOUCH PANEL 标准规范制作,经检验其性能均满足贵司的要求。

在此，我们征求贵公司对我们产品的进一步确认，并请求回签此确认书以作确认依据。

贵公司产品料号（P/N）：我公司产品机种编号（Model No.）:TP-touch-15.1w5r-（窄边）ITO TOUCH PANEL标准规范产品结构： 上线film +下线glass +引出线(FPC)+Pin+Housing外形尺寸：325±0.2 mm×250±0.2 mm可视区:308±0.2 mm ×235±0.2 mm驱动区：302±0.2×228±0.2 mm引出线长度：60±0.5mm金手指补强后总厚度：0.3±0.05mm产品总厚度:2.3±0.15mm电子特性： 电路等级：5V(DC),1mA透光率： ≥80%线性：≤3.0％绝缘阻抗: 25V（DC）≥10 MΩ使用寿命：≥500万次（采用硅胶做测试头）笔划寿命：≥100万次机械特性： 操作压力: 60-150g表面硬度：≥3H环境参数： 操作温度：-10℃- +60℃储存温度：-20℃- +70℃使用材料清单产 品 结 构 使 用 材 质 材 料 类型 厚 度1.上线 Film 亮面/雾面 0.188mm2.下线 Glass 2.0mm3.线键 0.1mm4引出线 FPC5.Pin 4Pin6.Housing 4Pin7.封胶 正反：8008 8018.保护膜 LK-611P（兰庆） 412产品检验报告机 种 编 号 TP-touch-15.1w5r-（窄边）数 量检 验 内 容 说 明 合 格 不合格1.所有的结构层材料 见使用材料清单2.面版颜色、字体遮蔽性3.消光等级、颗粒、雾面度、耐刮度4.视窗保护膜 平整度5.凸度与操作压力 60-150g6.各部相关尺寸及出线金手指对称 见产品工程图7.视窗或下料尺寸8.总厚度 2.3±0.15mm9.端子10.功能测试:短路、断路 无短路、断路11.绝缘电阻 ≥25V（DC）10MΩ12.端点电阻13.线性 ≤3.0%14.电容值15.结构图 见产品工程图。

关于五线和四线电阻屏
触摸屏的常见分类有：表面声波式触摸屏，红外线式触摸屏，电容式触摸屏。

五线电阻屏，四线电阻屏等
五线电阻技术触摸屏的基层是把两个方向有电压场通过精密电阻网络，都加在玻璃的导电工作面上，两个方向的电压场分时工作加在同一工作面上，而外层镍金导电层往往用来当作纯导体，有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。

五线触摸屏内层ITO需四条引线，外层只作导体仅仅一条，触摸屏得引出线5条，特点：解析度离，高速传输反应。

表面硬度高，减少擦伤，刮伤及防化学处理。

同点接触3000万次尚可使用，导电玻璃为基材的介质，一次校正，稳定性高，永不漂移。

五线电阻触摸屏有高价位对环境要求高的特点。

四线电阻屏的特点是：
四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压：一个竖直方向，一个水平方向，总共需要四根电缆。

四线电阻屏特点：高解析度，高速传输反应，表面硬处理，减少擦伤，刮伤及防化学处理，具有光面及雾面处理，一次校正。

稳定性高，永不漂移。

不管是四线电阻触摸屏还是五线电阻触摸屏，它们都是一种对外界完全隔离的工作环境，不怕灰尘和水汽，它可以用任何物体来触摸，可以用来写字画画，比较适合工业控制领域及办公室内有限人的使用。

电阻触摸屏共同的缺点是因为复合薄膜的外层采用塑胶材料，不知道的人太用力或使用锐器触摸可能划伤整个触摸屏而导致报废。

不过在限度之内，划伤只会伤及外导电层，外导电层的划伤对于五线电阻触摸屏来说没有关系,而对四线电阻触摸屏来说是致命的。

四线电阻屏和五线电阻技术文章由深圳伦丰公司提供。

（回答waiwai16y）电阻式四线、五线的工作原理、区别和线路设计：四线电阻式：当手触到TP时，控制器给X轴加5V电压，Y方向取值，即控制器以Y 轴的一根引线和X轴的低电平引线得出一电压u1经过百万分之一秒后，Y轴加5V电压，X方向取值，控制器从X轴的一根引线和Y轴的低电平引线得出一电压u2，这样得出两个关于uX,uY的函数，然后由控制器经过运算功能得出X、Y坐标位置，即可确定手指点触的位置.（注：电阻R变化跟L变化成正比，即线性变化，用万用表测得R即可推知L.五线电阻式：控制器给上线加上一正电压，下线四条引线相当于接地，当手指接触TP 时，上线受压与下线导通，电流从上线导入，从舔触位置流到下线，从下线得四根引线流出，控制器分别得到四个电流数量I1、I2、I3、I4，以及相关函数，并通过运算可知道点触的位置。

注：取测量值只取决于下线路，上线路只起到一导线的作用，四线与五线区别在于四线式TP有所损坏，则不能正常工作，而五线式TP即使有刮伤也能正常工作，因为五线式TP 是上线印银胶，五线式TP是下线玻璃层取得X、Y坐标，上线仅起到导通作用，而四线式是由上、下线确定X、Y坐标，所以五线TP上线破坏还可以继续使用,故使用寿命较长。

5线电阻屏就是x y轴都在下线路完成功能控制，而上线只起导通作用，所以要做好5线屏主要是线性和准度，10寸以上的大屏会容易一些，10寸以下的屏就比较难！Touch panel主要是要求在一面工作需要电阻网络布局非常好才能够保证线性的要求！五线屏的布线方法：在靠近panel的4边用金属导体间隔线扯匀panel的电阻及平衡panel的电场，间隔距离和线的大小有一个公式计算。

由于五线功能均由下线完成，下线是一个电场他有扩散和收缩，为了控制好线性，他的AG线则设计成为间隔状的金属线来拉伸和互补电场，让线性达到要求！这个AG线间隔状的距离和位置是要根据下线ITO材料电场的扩散和收缩方向、大小来计算和确定的，驱动面不一样大小，那么这个AG线间隔状的距离和位置是不一样的！他们的制造工艺基本要求一样，只是设计上有所不同！材料的要求、panel的品质要求也基本一致！EE-1503-IN-W5R-C 下线银胶 2003-06-19EE-1503-IN-W5R-C 下线耐酸 2003-06-19五线电阻触摸屏的线路设计上图AG金属间隔线设计不好的线性效果！下图为AG金属间隔线设计较好的线性效果！。

ＥａｓｙＴｏｕｃｈＥａｓｙＴｏｕｃｈ5W五线电阻触摸屏OneTouch 5W创新的高技术特征五线电阻技术，是目前最可靠、快速、先进的触摸技术。

OneTouch采用全新技术，研发和生产新一代五线电阻触摸屏，在产品寿命、耐久性、灵敏和可靠性等诸多方面，赋予五线电阻产品更快速、精确、实用的特征。

无可比拟的耐久性、可靠性和工作性能OneTouch开发了可抵抗最恶劣环境的5W五线电阻技术，具有超级可靠性、耐久性、和理想的寿命。

在诸加液体溢出和泼撕情况下，潮湿的环境中以及彻底冲洗等不利环境下具有良好的密封性能，使屏幕能很好地防止被污染．它们在免冲洗操作情况下的寿命为3干5百万次触摸。

随时可应用的多介质特征OneTouch 5W技术是广为应用的电阻式触摸技术，在POS(销售点)、工业、医药和运輸应用中有着非常卓越的性能。

无论用手指、带手套的手、手指甲还是信用卡之类的物体触摸荧屏，每次您都可以得到快速、精确的响应。

同时，触摸屏和所有的电子元件易于组装成嵌入系统，所以是是最具有竞争力的触摸屏解决方案。

高透光性和可靠性OneTouch 5W，不仅在透光度有非常大的提升,更重要贡献在于耐用度比四线电阻产品提高lO倍以上，高于4H的表面硬度，和即使表面损坏，仍然可以完美操作的特征，单点的触摸次数更超越一般业界的触摸次数标准,在产品耐用度上绝对经得起考验。

OneTouch 5W高科技的印刷工艺，使触摸屏在显示器开启后，看不到电阻网点，大大提升了产品的透光度，使设备的显示清晰艳丽。

齐全的规格尺寸和接受特殊定制OneTouch 5W五线电阻产品，提供普通显示器、纯平面显示器、LCD液晶显示器和LCM液晶模组的全规格多尺寸产品支持，更以快速响应和高品质的优势,承接特殊规格和特殊需求的产品定制服务。

ＥａｓｙＴｏｕｃｈOneTouch 5W五线电阻触摸屏OneTouch 5W五线电阻式触摸屏，采月了一个具有均匀电阻涂层的玻璃面板结构。
