最新初三物理专题练习——电功率测量小灯泡的电功率汇总

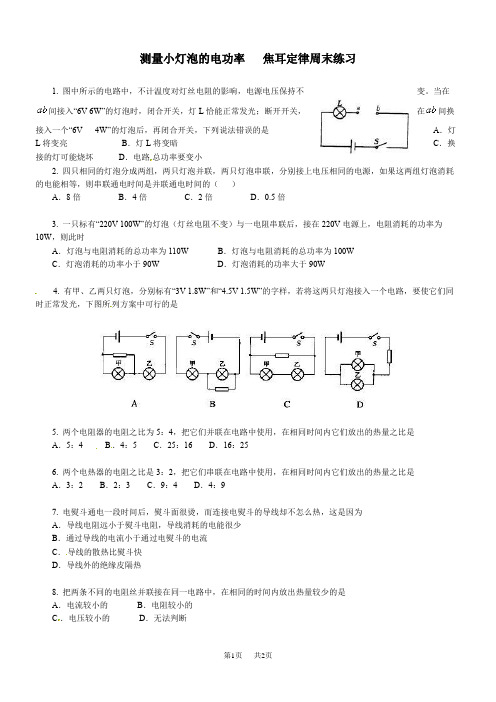

测量小灯泡的电功率焦耳定律周末练习1. 图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。

当在间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在间换接入一个“6V4W”的灯泡后，再闭合开关，下列说法错误的是A．灯L将变亮B．灯L将变暗C．换接的灯可能烧坏D．电路总功率要变小2. 四只相同的灯泡分成两组，两只灯泡并联，两只灯泡串联，分别接上电压相同的电源，如果这两组灯泡消耗的电能相等，则串联通电时间是并联通电时间的（）A．8倍B．4倍C．2倍D．0.5倍3. 一只标有“220V 100W”的灯泡（灯丝电阻不变）与一电阻串联后，接在220V电源上，电阻消耗的功率为10W，则此时A．灯泡与电阻消耗的总功率为110W B．灯泡与电阻消耗的总功率为100WC．灯泡消耗的功率小于90W D．灯泡消耗的功率大于90W4. 有甲、乙两只灯泡，分别标有“3V 1.8W”和“4.5V 1.5W”的字样，若将这两只灯泡接入一个电路，要使它们同时正常发光，下图所列方案中可行的是5. 两个电阻器的电阻之比为5：4，把它们并联在电路中使用，在相同时间内它们放出的热量之比是A．5：4 B．4：5C．25：16D．16：256. 两个电热器的电阻之比是3：2，把它们串联在电路中使用，在相同时间内它们放出的热量之比是A．3：2B．2：3C．9：4D．4：97. 电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为A．导线电阻远小于熨斗电阻，导线消耗的电能很少B．通过导线的电流小于通过电熨斗的电流C．导线的散热比熨斗快D．导线外的绝缘皮隔热8. 把两条不同的电阻丝并联接在同一电路中，在相同的时间内放出热量较少的是A．电流较小的B．电阻较小的C．电压较小的D．无法判断9. 将两个阻值相同的电阻串联后接入电路中，时间t内产生的热量为；如果将它们并联后接入同一电路中，相同的时间内产生的热量为．则为A．4：1B．1：4C．2：1D．1：210. 有两根阻值分别为的电阻丝，分别采用下图所示的四种方法接在同一电源上后，相同时间内产生的热量最大的是11. 如图所示的相同容器中分别装有相同质量的水，水中的电阻丝分别为和，且，则闭合开关S 后，容器中水温上升较快的是A．a容器中的水B．b容器中的水C．a、b容器中的水温上升快慢一样D．无法判断。

初三物理测量小灯泡的电功率试题答案及解析1.在测量标有额定电压为2.5V的某小灯泡的电功率实验中，选用的电源电压为4.5V，图乙是未连接完整的实验电路。

(l)请你用笔画线代替导线，根据图甲所示的电路图完成图乙所示的实物图连接。

(2)闭合开关前，应将滑动变阻器的滑片p置于“选填“A”或“B”）端。

(3)闭合开关后，缓慢移动滑动变阻器的滑片p，当电流表的示数如图丙所示时，其示数为 A。

(4)改变滑片P的位置，获得多组对应的电压，电流值，如下表所示，由表可知，随着电压的增大，小灯泡消耗的功率（选填“增大”，“不变”或“减少”），当小灯泡正常工作时，其功率为 W，其电阻为Ω，(结果保留l位小数）。

表：(5)根据下表中数据，请在图丁中画出U-I关系图像。

(6)根据表中的数据，画出的图线是；（选填“直线”或“曲线”），原因是不同电压下，灯丝的电阻随温度的升高而（选填“增大”、“不变”或“减小”）。

【答案】（1）作图如下所示：（2）A （3）0.1 （4）增大 1.4 4.5 （5）作图如下所示：（6）曲线增大【解析】（1）由图甲可知滑片P向左移动时，滑动变阻器接入电路的电阻变小，所以滑动变阻器应该接右下方的接线柱B；（2）连接电路，闭合开关前滑动变阻器应该以最大值接入电路，所以闭合开关前应将滑片P移至A端；（3）由图丙可知电流表选择了0～0.6A的量程，分度值为0.02A，所以其示数为0.1A；（4）由表格可知电流值与电压值在增大，根据电功率的计算式P=UI可知，电功率一直增大，灯泡正常发光时，其实际电压等于额定电压为2.5V，由表中数据可知，此时电流为0.56A，所以此时的功率为：P=UI=2.5V×0.56A=1.4W，灯泡的电阻为：；（5）线描点，在连接个坐标点；（6）由图可知图像为曲线；灯泡越亮，灯丝的温度越高，根据结合表中的数据可知，电阻是增大的。

【考点】测量小灯泡的电功率欧姆定律的应用2.（4分）小刚同学做“测定小灯泡的额定功率”的实验，设计了如图甲所示电路图，灯泡额定电压为3.8V．（1）小刚根据电路图连接实物图，闭合开关后，移动滑动变阻器滑片，发现小灯泡不发光，经检查，是由一根导线连接错误所致，请在图乙中连接错误的导线上打““×”并补画出正确的连线．（2）电路图连接正确后闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑片向（填”A“或“B”）端滑动，当电压表示数为V时，小灯泡正常发光，此时，电流表指针位置如图丙所示，则小灯泡额定功率为W．【答案】（1）如图：（2）A；3.8V；1.14W【解析】（1）原图中，滑动变阻器与灯并联，电压表串联在电路中，这样会使灯泡不亮，且移动滑片，不能影响小灯泡的亮度，所以应改成滑动变阻器与灯串联，电压表并联在灯的两端；（2）要测小灯泡的额定功率，应使电压表的示数增大为3.8V，所以滑动变阻器的滑片向A端滑动，使它的阻值减小，则它分得的电压减小，小灯泡分得的电压增大；灯电压表示数为 3.8V时，电流表示数为0.3A，则小灯泡的额定功率为：。

初中九年级物理测量小灯泡的电功率练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 在做测量小灯泡的电功率的实验中，所选用的小灯泡的额定电压和电源电压是（）A.1.5V，1.5VB.2V，2VC.2.5V，3VD.3V，6V2. 为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（）A.手移动变阻器的滑片，眼观电流表B.手移动变阻器的滑片，眼观电压表C.手移动变阻器的滑片，眼看小灯泡是否发光D.手按开关，眼观电流表3. 如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（）A.电压表选“0−15V”，电流表选“0−3A”B.电压表选“0−15V”，电流表选“0−0.6A”C.电压表选“0−3V”，电流表选“0−3A”D.电压表选“0−3V”，电流表选“0−0.6A”4. 已知小灯泡的额定电压，小明打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率。

如图是小明设计的四种不同方案的电路图。

其中能够测出小灯泡额定功率的是（）A.甲和丙B.乙和丙C.乙和丁D.丙和丁5. 在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（）A. B.C. D.6. 在做伏安法测定小灯泡电功率的实验时，有一位同学分别设计了四个实验电路图，如图所示，其中正确的是（）A. B.C. D.7. 在测量额定电压为2.5V的小灯泡的电功率时。

小红所观察和记录的结果如表所示。

分析实验记录，她得出了以下结论①小灯泡的额定功率为0.625W②小灯泡的实际功率越大，亮度越亮③小灯泡的电阻随两端的电压升高而增大①小灯泡和阻值为2Ω的定值电阻串联接在电压为3V的电源两端时，能正常发光其中正确的是（）A.只有①B.只有①②C.只有①②③D.①②③④都正确8. 如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（）A.测小灯泡正常发光的电阻B.测小灯泡的实际电功率C.测小灯泡消耗的电能D.测小灯泡产生的热量9. 在电源电压恒定、R0阻值已知的情况下，只用电流表测量额定电流为I额的小灯泡的电功率，下列四种设计方案不能得到灯泡额定功率的是（）A. B.C. D.10. 小明利用电能表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在20min内，消耗电能0.3kW⋅ℎ，这个用电器可能是（）A.微波炉B. 电冰箱C.电视机D. 收音机11. 某用电器，正常工作的电压为6V，阻值为15Ω，正常工作时的电流为________；当它两端电压为0V时，该导体的电阻为________Ω；若将它与一只20Ω的电阻串联后接到电压是________V的电源上，此用电器才能正常工作．12. 如图所示，小明家的电路中的同一个插排上连接了多个大功率用电器，这些用电器同时工作，一会儿小明家的保险丝就被烧断了．这是因为用电器的总功率过大，导致电路中的电流过大，因电流的________效应而将保险丝熔断．制作保险丝的材料应该具有较________（选填“低”或“高”）的熔点．13. 支持快速充电已经成为很多手机的标配．手机电池充电时，它相当于________（选填“电源”或“用电器”）．现有一款手机电池容量为4000mA⋅ℎ，电池电压为4V，它充满电后，大约储存的电能为________J．使用该手机的快充功能，充电时的电压为5V，2小时即可充满，则充电时的电流为________A．14. 在“测量小灯泡的额定功率”实验中，提供如下实验器材：A．电源（输出电压恒为4.5V）B．小灯泡（额定电压3.5V．电阻约为10Ω）C．滑动变阻器(0∼10Ω，最大电流2A)D．电压表（量程0∼3V）E．电流表（量程0∼0.6A∼3A）（1）实验小组初步设计电路如图甲所示．经分析此电路无法测出小灯泡的额定功率，原因是________．（2）重新设计电路如图乙所示，请对照此图在答题卡图中用笔画线替代导线，完成实物图的连接．（3）连接电路完成后，闭合开关，发现电流表不动，电压表也无示数，若电路中只有一处故障，可能是________．A.小灯泡断路B.电压表断路C.滑动变阻器断路（4）排除故障后继续实验，闭合开关，调节滑动变阻器，当电压表示数为________V 时小灯泡正常发光，此时电流表示数如图丁所示，则小灯泡的额定功率P=________W．额15. （1）如图甲是小红测量小灯泡额定功率的电路图，灯泡额定电压U额＝3.8V；①闭合开关，移动滑动变阻器滑片至图甲所示位置，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器滑片向________端（选填“A”或“B”）移动；②当灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定电流I额＝________A，＝________W。

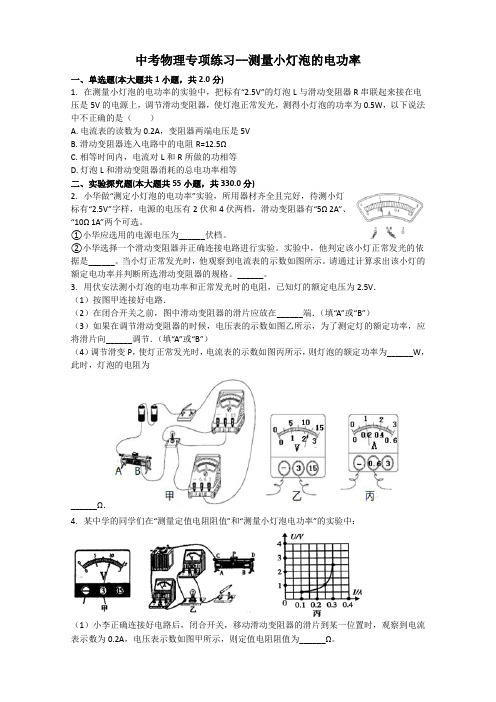

中考物理专项练习--测量小灯泡的电功率一、单选题(本大题共1小题，共2.0分)1. 在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A. 电流表的读数为0.2A，变阻器两端电压是5VB. 滑动变阻器连入电路中的电阻R=12.5ΩC. 相等时间内，电流对L和R所做的功相等D. 灯泡L和滑动变阻器消耗的总电功率相等二、实验探究题(本大题共55小题，共330.0分)2. 小华做“测定小灯泡的电功率”实验，所用器材齐全且完好，待测小灯标有“2.5V”字样，电源的电压有2伏和4伏两档，滑动变阻器有“5Ω2A”、“10Ω1A”两个可选。

①小华应选用的电源电压为______伏档。

②小华选择一个滑动变阻器并正确连接电路进行实验。

实验中，他判定该小灯正常发光的依据是______。

当小灯正常发光时，他观察到电流表的示数如图所示。

请通过计算求出该小灯的额定电功率并判断所选滑动变阻器的规格。

______。

3. 用伏安法测小灯泡的电功率和正常发光时的电阻，已知灯的额定电压为2.5V．（1）按图甲连接好电路．（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端．（填“A”或“B”）（3）如果在调节滑动变阻器的时候，电压表的示数如图乙所示，为了测定灯的额定功率，应将滑片向______调节．（填“A”或“B”）（4）调节滑变P，使灯正常发光时，电流表的示数如图丙所示，则灯泡的额定功率为______W，此时，灯泡的电阻为______Ω．4. 某中学的同学们在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中：（1）小李正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为______Ω。

（2）测出电阻后，小玉将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡，测量小灯泡的额定功率，图乙是小玉重新连接的不完整的电路，请用笔代替导线将实物电路连接完整。

二．测量小灯泡电功率1. 为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路.图，实验中各元件完好，电源电压保持不变（1）电路连接完整后、小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是（选填下面字母序号）.A. 检査电路是否断路B. 检查电路是否短路C.移动滑动变阻器的滑片，观察小灯泡是否发光（2）为了测量小灯泡的额定功率，应调节滑动变阻器.当电压表的示数为 V 时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为 A，该灯泡的额定功率为 W.【答案】（1）C；（2）2.5；0.3；0.75【解析】（1）为保护电路，闭合开关前，滑动变阻器的滑片置于阻值最大处；闭合开关后，电流表、电压表均有示数，说明电路是通路，电路不存在短路和断路；由于滑动变阻器阻值全部接入电路，电路总电阻很大，电路电流很小，故灯泡实际功率很小，可能不足以引起灯泡发光；因此接下来的操作是：移动滑动变阻器滑片，观察小灯泡是否发光，故选 C.（2）当灯泡正常发光时，它两端的电压应为其额定电压2.5V；由图乙可知，电流表所选的量程为0～0.6A，分度值为0.02A，故其示数为0.3A；该灯泡的额定功率P=UI=2.5V×0.3A=0.75W12. 在“测量标有‘2. 5V’字样小灯泡的电功率”的实验中，实验室提供的器材有电压表、电流表、开关、电压为4.5 V的电源和标有“30Ω 0.5A”的滑动变阻器，小宇同学已连接好如图甲所示的部分实验电路.第2题图（1）请用笔画线代替导线将电路连接完整，要求闭合开关后，使滑片P向右端移动时小灯泡的亮度变亮；（2）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，且电压表的示数为0，电流表示数不为0，则出现故障的原因可能是；（3）排除故障后，调节滑动变阻器，当电压表示数为2.5V时，电流表示数如图乙所示，小灯泡的额定电流为 A，小灯泡的额定功率为 W；小灯泡正常发光时，滑动变阻器接入电路的电阻为Ω（保留1位小数）.【答案】（1）如答图所示第2题答图（2）小灯泡短路；（3）0.24，0.6，8.32【解析】（1）闭合开关后，使滑片P向右端移动时小灯泡的亮度变亮，说明电阻在变小，因此接线柱应接在D上.（2）电路故障分析要先分析电路，再看清现象，根据现象作出故障的判断.分析电路可知：灯与滑动变阻器串联，电流表测电路中电流，电压表测灯泡两端电压，故障现象是“闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示数为0”，这说明电路中是有电流的，但是电流不经过灯泡和电压表，故电压表或灯泡被短路.（3）电流表选择的是0～0.6A量程，对应的分度值是0.02A，因此电流表的读数I=0.24A，此时为灯泡的额定电流，所以灯泡的额定功率：P=UI=2.5V×0.24A=0.6W；灯泡正常发光，则电路电流I=I L=0.24A，滑动变阻器两端的电压U1=U-U L=4.5V-2.5V=2V，此时滑动变阻器接入电路的电阻.3.小芳到实验室做“测量小灯泡的额定功率”的实验时，老师只给她提供了如下器材：标有“2.5V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考.后设计了正确的实验电路，如图甲是该电路的不完整电路图（1）请你将甲电路图补充完整.（2）闭合开关前，应将滑动变阻器调至阻值的位置.（3）闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表3V1的示数为 V，此时电压表V2的示数如图乙所示，是 V.（4）小灯泡的额定功率为 W.（5）她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路图如图丙所示，R0=10Ω，并认为关键的一步是必须调节滑动变阻器，是电流表A2的示数为 A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率. 【答案】（1）如答图所示第3题答图（2）最大（3）2.5 2.4 （4）0.6 （5）0.25【解析】（1）在测量小灯泡电功率的实验中，没有电流表，而多给了一个电压表和定值电阻，于是我们利用欧姆定律把定值电阻与灯泡串联，其中一只电压表测量定值电阻的电压，据，即可得到通过定值电阻的电流，再由串联电路电流处处相等，从而进一步计算出电功率；连接电路图如图所示；（2）在测量电功率的实验中，为了保护电路，闭合开关前，滑动变阻器的滑片一定要移动到滑动变阻器最大阻值处；（3）闭合开关后，为了测量小灯泡的额定功率，小灯泡标有“2.5 V”字样，即小灯泡的额定电压为2.5V，所以应调节滑动变阻器，使电压表的示数为2.5V，此时电压表的示数如图乙所示，量程选择为0~3V量程，故读数为2.4V；（4）小灯泡的额定功率等于额定电压与对应电流的乘积，而电流等于定4值电阻流，，故灯泡的额定功率；（5）在只有电流表没有电压表的情况下测灯泡的功率其方法思路是，将定值电阻与灯泡并联，用电流表测量定值电阻的电流即可计算出电压，根据并联电路电压相等，可得灯泡两端电压，故灯泡额定电压为2.5V 时，通过定值电阻的电流；所以使电流表的示数为0.25A时，灯泡才正常发光.再读出电流表的示数，才能计算出小灯泡的额定功率.4.在测量标有“2.5V”字样小灯泡的电功率的实验中，小明同学设计了如图所示的电路图做实验，测量的数据如下表：第4题图数据序1 2 3 4 5 6 7号5电压U /V 0.5 0.9 1.3 1.7 2.1 2.5 3.0 电流I/A 0.16 0.19 0.21 0.25 0.26 0.28 0.32 灯泡发不亮微亮微亮较亮较亮明亮很亮光（1）请根据表中的数据计算出小灯泡额定功率为 W，当小灯泡两端电压为1.7V时，小灯泡的电阻为Ω.（2）有一位同学在连接电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大.经检查所用器材完好，请指出问题可能是： .（3）若将小灯泡换成发光二极管，测量发光二极管的电功率，发现在亮度相当的情况下，每次所测得的电功率都比小灯泡的小，从能量转化角度来分析，其原因是【答案】（1）0.7 6.8 （2）电压表并联在滑动变阻器两端（3）发光二极管将电能转化成光能的效率更高【解析】（1）小灯泡的额定电压为2.5V，从表中可得对应的额定电流为0.28A，则该灯泡的额定功率为P=UI=2.5V×0.28A=0.7W.小灯泡两端的电压为1.7V时，通过它的电流为0.25A，则它的电阻为;（2）闭合开关，移动滑动变阻器滑片P时，灯泡变亮，说明加在灯泡两端的实际电压变大了，但此时电压表示数变小，可以判断电压表并不是测的灯泡两端的电压，分析电路图可知，该电路中是把电压表并联到变阻器两端了;（3）亮度相同的情况下，每次测定发光二极管的功率都比灯泡小，这说明发光二极管将电能转化成光能的效率更高.67。

初三物理测量小灯泡的电功率试题答案及解析1.（8分）小明在做“测量小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V（阻值约为10Ω）（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是．（2）在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器（填“甲”“乙”）连入电路，才能保证实验的顺利进行；（3）小明接好最后一根导线，灯就亮了，且电压表和电流表示数都很大，则他操作中的错误、．（4）排除故障后，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像，根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而．（5）若电压表的小量程已损坏，在不添加任何器材的情况下，请你在方框内画出能测量小灯泡额定功率的实验电路图．【答案】（1）进行调零；（2）乙；（3）开关没有断开；滑动变阻器滑片没有调到最大阻值处；（4）0.625；增大；（5）如图所示．【解析】（1）根据图所示，可知电流表指针没有指在零刻度，接下来应该进行调零；（2）电源电压为6V，小灯泡的额定电压为2.5V，则串联在电路中的滑动变阻器分压应大于等于3.5V．由于滑动变阻器与小灯泡串联，流过它们的电流相同，滑动变阻器的分压大于小灯泡的分压，则滑动变阻器的阻值应大于小灯泡的阻值，因此应选乙滑动变阻器．（3）小明把最后一根导线连接完毕后，灯就亮了，说明连接电路时开关没有断开，且立即看到电压表和电流表立即都有较大示数，说明电路的总电阻很小，即滑动变阻器滑片没有调到最大阻值处；（4）由于灯泡的额定电压是2.5V，且据图象能看出，此时的电流是0.25A，故此时的功率即额定功率是：P=UI=2.5V×0.25A=0.625W；结合欧姆定律可看出，此时小灯泡灯丝电阻随电压增大而增大；（5）电源电压为6V，灯泡和滑动变阻器串联在电路中，灯泡正常工作时的电压为2.5V，则滑动变阻器的电压为6V-2.5V=3.5V＞3V，所以用电压表0～15V量程时，并联在滑动变阻器两端，当滑动变阻器的电压为3.5V时，灯泡正常工作．电路图如图．【考点】电功率的测量2.某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样（1）在检查仪器时，发现电流表的指针如图a所示，则他接下来的操作是．（2）请你根据图b电路图用笔画线代替导线，将图c中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图d所示，现要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”）移动，同时眼睛应观察．（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图e所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为W，小灯泡灯线形电阻随电压的增大而（选填“增大”、“不变”或“减小”）．（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图f所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线．让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图g中小磁针北极转向．图h中小磁针北极转向（两空均选填“纸内”或“纸外”）．【答案】（1）调零；（2）见下图（3）左；电压表示数，使电压表示数为2.5V；（4）0.625；增大；（5）纸外；纸内．【解析】（1）检查仪器的过程中，还没有使用，电流表已经不指在零刻度线，说明需要调零。

谢谢你的观赏《测量小灯泡的电功率》同步练习一、单选题1.在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）A.灯丝的电阻随电压增大而减小B.小灯泡的额定功率为0.8WC.小灯泡的额定功率为四次功率的平均值D.通过小灯泡的电流与它两端的电压成正比2.在“伏安法测电功率”的实验中，滑动变阻器不能起到的作用是（）A.改变被测灯泡的额定功率B.改变被测灯泡两端的电压C.改变电路中的电流D.保护电路3.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是（）A.P a=P d=P bB.P a=P d＞P bC.P a＞P d＞P bD.P a＜P d=P b4.在利用电流表和电压表测量小灯泡的额定功率的实验中，手和眼的分工分别是（）A.手移动变阻器的滑片，眼睛观察电流表B.手移动变阻器的滑片，眼睛观察电压表C.手移动变阻器的滑片，眼睛观察灯泡是否发光D.手按开关，眼睛观察电流表5.小华同学在“测定小灯泡的功率”实验中，所用电源电压为7.5V，滑动变阻器上标有“20Ω 2A”的字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W，他按如图所示的电路连接好电路后，按正确的实验步骤开始实验．当小灯泡正常发光时，变阻器的滑片P恰好在中点上（即连入电路的电阻为10Ω）．有关此实验的说法中正确的（）B.小灯泡正常发光时，通过的电流时0.45AC.通过实验可以知道小灯泡的额定功率是0.9WD.小灯泡正常发光时，通过的电流是0.3A6.在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A.电流表的示数B.电压表的示数C.灯泡的发光情况D.变阻器滑片的位置7.小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时，发现电压表“0～15V”量程坏了，而“0-3V”量程完好，实验所用其他器材完好，所用的电源电压恒为6V，在不更换实验器材的情况下，同学们帮助小明同学设计如图所示的四种实验电路图，则能完成实验的电路图是（）A. B.C. D.8.在“测定小灯光的功率”的实验中，正确连接好电路并闭合开关后，若发现小灯光不亮，电表的示数较小，下一步的操作应该是（）A.调节滑动变阻器B.断开开关检查电路连接是否正确C.检查小灯泡是否损坏D.换用电压较低的电源二、多选题9.小亮用如图甲所示的实验器材，测量额定电压为2.5V小灯泡的额定功率．下列说法正确的是（）A.闭合开关前，应将滑动变阻器的滑片移到B端B.闭合开关后，小灯泡不发光，电压表示数几乎等于电源电压，电流表无示数，原因可谢谢你的观赏断路D.当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为3.75W10.用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的额定功率，电路如图所示，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数为0.3A．下列说法中正确的是（）A.该实验依据的原理是P=UIB.该实验中小灯泡的额定功率是0.75WC.闭合开关之前应将滑动变阻器的滑片置于最左端D.实验中当移动滑动变阻器的滑片时，眼睛应该紧盯着电压表11.如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，能间接求出灯泡电功率的电路图是（）A. B.C. D.12.如图所示是同学们做电学实验时使用的电路，对此电路提出以下说法中错误的是（）A.采用此电路可以探究电流跟电压的关系，实验时要在M、N间接入定值电阻B.在M、N间接入小灯泡，可以探究小灯泡的电阻与温度的关系，实验时可通过改变灯丝的亮度改变灯丝的温度C.在M、N间接入不同规格的小灯泡，可以探究电功率跟电压的关系D.在M、N间接入定值电阻，可测出其电功率，且可调节滑片后，求功率平均值减小误三、填空题13.用如图电路测定小灯泡的功率，所用电源的电压应______ （选填“大于”、“等于”或“小于”）灯泡的额定电压．要使滑动变阻器滑片向左移动时，电流表示数变小，导线c端应连接在滑动变阻器的 ______ 接线柱上．14.用电流表和电压表测额定电压为2.5V小灯泡正常发光的电阻与功率（1）如图甲所示，闭合开关之前，滑动变阻器的滑片应滑到 ______ 端．（2）闭合开关，将滑动变阻器的滑片滑到如图甲所示的位置，电压表示数如图丙所示，则电压表示数是 ______ V．为测小灯泡的额定电功率，滑动变阻器的滑片应向 ______ 继续滑动．（3）将滑动变阻器的滑片滑到某个位置时，电压表示数为2.5V，电流表示数如图乙所示，则电流表示数是 ______ A．（4）小灯泡正常发光的电阻是 ______ Ω，小灯泡的额定电功率是 ______ W．15.甲、乙两位同学在“测定小灯泡额定功率”的实验中，所用的小灯泡和滑动变阻器的规格均不相同，其他器材均相同，其中，甲同学选用标有“50Ω，1A”和“2.5V”字样的滑动变阻器和小灯，乙同学的滑动变阻器上标有“20Ω，2A”字样，小灯上所标字样模糊不清．甲同学正确连接好电路，闭合开关后，当把滑片移到滑动变阻器的中点时，小灯恰好正常发光，发现电流表示数为0.14安．乙同学在实验中发现电压表与电流表示数变化的情况相反，当小灯正常发光时，滑动变阻器的滑片恰好也在中点，此时电压表示数如图所示．通过以上信息可知，甲灯的额定功率为 ______ W，乙灯正常发光时的电流为 ______ A．谢谢你的观赏人教版物理九年级第十八章第3节《测量小灯泡的电功率》同步练习答案和解析【答案】1.B2.A3.B4.B5.D6.B7.B8.A 9.AB 10.ABD 11.ABD 12.CD13.大于；d14.右；2.2；左；0.2；12.5；0.515.0.35；0.22【解析】1. 解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V ×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI求出灯泡的额定功率；本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．2. 解：滑动变阻器在实验中首先起到保护电路的作用，所以D正确，不符合题意；确，不符合题意；灯泡的额定功率是不变的，其实际功率随着实际电压的改变而改变，所以A错误，符合题意．故选A．在“伏安法测电功率”的实验中，滑动变阻器的基本作用是保护电路，主要作用是改变灯泡的电压、电流，从而改变其实际功率；一个用电器的额定功率是不变的，其实际功率随实际电压的改变而改变．此题是伏安法测电功率的实验，考查了滑动变阻器的作用及对额定功率的理解，掌握滑动变阻器在实验中的基本作用及主要作用；一个用电器的额定功率是不变的，其实际功率会随着实际电压的变化而变化．3. 解：三个电路电源电压相同，设电源电压为U，设灯泡电阻为R，由电路图可知，a灯接在电源上，a的功率P a=；b、c两灯泡串联接在电源两端，b灯功率P b=I2R=（）2R=，d、e两灯并联接在电源两端，d灯实际功率P d=，则三灯功率的关系为：P a=P d＞P b故选B．分析清楚电路结构，明确各灯泡的连接方式，然后应用电功率公式比较灯泡实际功率大小．本题考查了比较灯泡实际功率大小问题，分析清楚电路结构、应用电功率公式即可正确解题．4. 解：闭合开关时，电压表的示数不一定等于小灯泡的额定电压，由于测量小灯泡的额定功率时灯泡两端的电压一定与额定电压相等，则要通过调节滑动变阻器的滑片，使小灯泡两端的电压等于其额定电压，所以用手调节滑片，眼睛看着电压表的示数．故选B．小灯泡在额定电压下的功率叫额定功率，则测量小灯泡的额定功率时灯泡两端的电压一定与额定电压相等，知道调节滑动变阻器的滑片，可以改变小灯泡两端的电压．本题考查测小灯泡额定功率时，手眼协调配合的问题，要回忆实验的情景．5. 解：灯泡正常发光时滑动变阻器两端电压：U滑=U-U L额=7.5V-4.5V=3V，此时电路电流：I===0.3A，谢谢你的观赏故选D．灯泡在额定电压下正常发光，由电功率公式求出灯泡正常发光时滑动变阻器两端电压，然后由欧姆定律求出电路电流，由电功率公式求出灯泡与滑动变阻器的功率．本题考查了求电路电流、滑动变阻器与灯泡的功率，分析清楚电路结构，应用串联电路特点、欧姆定律、电功率公式即可正确解题．6. 解：在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察电压表的示数，使电压表的示数等于额定电压，这样测出的功率等于灯泡的额定电功率．故选B．测量小灯泡的额定电功率，应使灯泡两端的电压等于灯泡的额定电压，这样小灯泡正常发光，其功率等于其额定电功率．本题主要考查了对额定功率的理解和掌握，要测量物体的额定功率，要使灯泡两端的电压等于额定电压，属基础知识的考查．7. 解：灯泡与滑动变阻器串联，电压表测滑动变阻器电压．当滑动变阻器两端的电压为6V-3.8V=2.2V时，灯泡两端电压达到额定电压3.8V，读出此时电流表的读数，根据公式P=UI可求灯泡的额定功率．A、电压表测的是电源电压，不合题意；B、电压表测的是滑动变阻器电压，符合题意；C、电压表与灯泡串联，电路断路，不合题意；D、电压表测的是灯泡电压，灯泡的额定电压超过电压表的量程，无法测量，不合题意．故选：B．根据电功率计算公式P=UI，要测小灯泡的额定功率必须测出小灯泡达到额定电压时的电流；灯泡额定电压小于电源电压，需要串联电阻来分压，电压表量程较小，可以先测串联电阻的电压，电源电压减去电阻的电压就是灯泡电压，再计算灯泡的额定功率．本题考查电路图的设计以及电功率的测量，关键是在电压表量程较小的时候，测量灯泡的电压，这是难点，根据串联分压的原理测量串联电阻的电压即可．8. 解：连接好电路并闭合开关后，由于此时滑动变阻器的阻值最大，电路中电流较小，因而电表的示数较小，故下一步的操作应该是调节滑动变阻器的滑片，减小滑动变阻器的值．故选A．连接好电路并闭合开关后，由于此时滑动变阻器的阻值最大，电路中电流较小，因而电表的示数较小，故下一步的操作应该是调节滑动变阻器的滑片，减小滑动变阻器的值．本题是测量灯泡的功率实验，考查了实验问题的分析，难度适中．正确；B、经分析，闭合开关后，小灯泡不发光，电压表示数几乎等于电源电压，电流表无示数，原因可能是小灯泡断路，正确；C、闭合开关后，电流表有示数，说明电路为通路，小灯泡不发光，电压表无示数，原因可能是电压表或灯泡短路，错误；D、当小灯泡正常发光时，电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为0.3A小灯泡的额定功率为P=UI=2.5V×0.3A=0.75W，错误．故选AB．A、为保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处；B、若电流表无示数，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了；C、闭合开关后，电流表有示数，说明电路为通路，根据小灯泡不发光，电压表无示数分析；D、根据图中电流表小量程读数，根据P=UI求额定功率．本题测量额定电压为2.5V小灯泡的额定功率，考查注意事项、故障分析、额定功率的计算等知识．10. 解：A、该实验原理：P=UI，故A正确；B、根据P=UI=2.5V×0.3A=0.75W，故B正确；C、闭合开关前滑片在阻值最大处即最右端，故C错误；D、实验时，手移动滑动变阻器眼睛看电压表是电压表的示数为灯泡的额定电压，故D 正确．故选ABD．（1）实验原理：P=UI；（2）根据P=UI计算出额定功率；（3）闭合开关前滑片在阻值最大处；（4）实验时，手移动滑动变阻器眼睛看电压表．本题考查了电功率测量的基础知识，比较简单．11. 解：A、图中定值电阻和小灯泡串联，电压表测量的是小灯泡两端的电压，示数计为U1．根据欧姆定律和串联电路电压和电流的特点，通过小灯泡的电流表达式为I=，谢谢你的观赏B、图中定值电阻和小灯泡并联，电流表测量干路的总电流I，小灯泡两端的电压等于电源电压U．欧姆定律根据并联电路电流的特点，通过小灯泡的电流表达式为I1=I-，则小灯泡电功率的表达式是P=UI1=U（I-）；C、图中定值电阻和小灯泡并联，电压表测量电源电压，电源电压已知，电压表的测量是多余的，无法求出通过小灯泡的电流，因此无法测出小灯泡的功率；D、图中定值电阻和小灯泡串联，电压表测量的是定值两端的电压，示数计为U2．根据欧姆定律和串联电路电压和电流的特点，小灯泡两端的电压为U1=U-U2，通过小灯泡的电流表达式为I=，则小灯泡电功率的表达式是P=U1I=U2．由以上分析可知，能测出灯泡功率的是ABD，不能测出功率的是C．故选ABD．电功率等于用电器电压和电流的乘积，用公式表示为P=UI，测量小灯泡的电功率实际上就是测量小灯泡两端的电压和电流．测量功率实际上就是电压和电流的测量，要求理解串并联电路中电压和电流的规律，并会在实际电路中应用．12. 解：A、探究电流跟电压的关系，需保持电阻R阻值不变，而R为定值电阻，故该电路可以探究电流与电压的关系，故A正确；B、电阻的大小与温度有关，在M、N间接入小灯泡，通过改变灯丝的亮度改变灯丝的温度，可以探究小灯泡的电阻与温度的关系，故B正确；C、要探究电功率跟电压的关系，需要使用相同的灯泡不变，改变用灯泡两端的电压，进行比较，故C错误；D、灯泡在不同电压下的实际功率不同，所以不能取多次测量的平均值来计算灯泡的额定功率，故D错误．故选CD．（1）根据控制变量法进行分析，探究电流跟电压的关系时，需控制电阻不变；（2）影响电阻大小的因素是：材料、长度、横截面积、温度，根据控制变量法进行探究；（3）根据控制变量法进行分析，探究电功率跟电压的关系时，需控制用电器不变，改变用电器两端的电压；（4）灯泡电压不同时功率不同，由此分析即可．作用的理解和掌握，综合性题目，难度较大．13. 解：由图可知，测定小灯泡的功率时，串联一个滑动变阻器，根据串联分压的原理，所用电源应大于小灯泡的额定电压；要使滑动变阻器滑片向左移动时，电流表示数变小，说明接入电路的电阻变大，即向左移动远离下接线柱，故应将d接入电路．故答案为：大于；d．测定小灯泡的功率时应串联一个滑动变阻器，所用电源应大于小灯泡的额定电压；要使滑动变阻器滑片向左移动时，电流表示数变小，说明接入电路的电阻变大．本题主要考查测定小灯泡的功率的实验，电源的选择以及滑动变阻器的连接，是一道实验题．14. 解：（1）为保护电路，闭合开关之前，滑动变阻器的滑片应滑到最大阻值处的右端；（2）由图丙可知，电压表量程是0～3V，分度值为0.1V，电压表示数是2.2V＜2.5V，由串联电路中电阻越大分得的电压越大可知，要测量小灯泡的额定功率，应减小滑动变阻器接入电路中的电阻，则滑动变阻器滑片应向左端移动；（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流表的示数为0.2A；（4）由I=可得，小灯泡正常发光的电阻：R===12.5Ω，灯泡的额定功率：P=UI=2.5V×0.2A=0.5W．故答案为：（1）右；（2）2.2；左；（3）0.2；（4）12.5；0.5．（1）为防止电路中的电流过大烧坏电路元件，闭合开关前滑动变阻器处于最大阻值处；（2）根据电压表的量程和分度值读出示数，根据串联电路的分压特点可知滑动变阻器接入电路中电阻的变化，然后确定滑片移动的方向；（3）根据电流表的量程和分度值读出电流表的示数；（4）根据欧姆定律求出小灯泡正常发光时的电阻，根据P=UI求出小灯泡的额定电功率．谢谢你的观赏用、欧姆定律以及电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等．15. 解：（1）由题意知A灯的额定电压为2.5V，额定电流为0.14A，则甲灯的额定功率P A=2.5V×0.14A=0.35W；甲实验中灯正常发光时滑动变阻器接入电路的电阻R A ==25Ω，电源电压U=I A R A+U A=0.14A×25Ω+2.5V=6V．电源电压是6V，根据图示电压表知，电压表量程是3V，最小分度值是0.1V，由图知电压表示数是U V=2.2V；（2）在小明的实验中，电压表与电流表示数变化的情况相反，说明电压表与滑动变阻器并联，测滑动变阻器两端电压，电源电压是6V，电压表示数为2.2V，灯泡额定电压为6V-2.2V=3.8V；由题意知此时滑动变阻器接入电路的阻值R乙==10Ω，乙灯正常发光时的电流I===0.22A．故答案为：0.35；0.22．根据题意求出甲灯的额定电压、正常发光时的电流，由P=UI求出甲的额定功率；根据串联电路的特点求出电源电压；先确定电压表的量程、最小分度值，然后读出电压表的示数；由已知滑动变阻器的电压与阻值，由欧姆定律可求出电路电流．认真审题、充分理解题意、灵活应用串联电路特点及欧姆定律是解题的关键．谢谢您的观赏。

人教版初中物理九年级物理第十八章《测量小灯泡的电功率》练习题学校：__________ 姓名：__________ 班级：__________ 考号：__________题号一二三四总分得分评卷人得分一、选择题1．如果利用图9所示的电路来测量一个大电阻R的电功率，、那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表.评卷人得分二、填空题2．如图为小明同学连接的测量小灯泡额定功率的电路图，图中使用了三节干电池作电源，已知小灯泡的额定电压为3.8V，额定功率大约为1.2W。

闭合开关前电路中还存在哪些问题，请你至少指出两处。

(1) (2) 。

评卷人 得分三、实验探究3．如图所示的部分电路中，电源电压U 保持不变，a 、b 、c 为三个接线柱，现备有三个电阻：R 1＝9Ω，R 2＝6Ω，R 3＝3Ω⑴若只在a 、c 间接入R 1，则闭合开关S 后，在1min 内R 1上产生的热量是240J ，求电源电压U⑵若要从R 1、R 2、R 3中选取两个电阻，连入图中的虚线框内，使得S 闭合时电路消耗的总功率是S 断开时电路消耗总功率的3倍，请你在图中画出两种连接电路(每个电路都应有两个电阻)，并在连入电阻的上方标出该电阻的阻值或符号⑶在⑵中的两种连接电路中任选一种，计算出S 断开和闭合两种状态下电路的总功率。

(若对两种连接电路都进行计算，则只对第一种计算评分)4．(9分)在“测量小灯泡电功率”的实验中．已知电源电压为3V ，小灯泡的额定电压为2．5V 。

(1)连接电路时．开关应 。

(2)请你用笔画线代替导线将图25中的电路连接完整。

(3)闭合开关前，应先将滑动变阻器的滑片移到 端(选填“A ”或“B ”)。

闭合开关后．发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是 。

(4)排除故障后，实验得到的数据如下表。

第十八章专题训练测量小灯泡的电功率1．某同学在做“测定小灯泡额定功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。

（1）用笔画线代替导线完成实物电路的连接，按照图甲连接电路。

（要求：连线不得交叉，电压表量程要正确）；（2）检测电路连接无误后，闭合开关后S，小灯泡不亮，电压表有示数，电流表指针几乎不动。

产生这一现象的原因可能是_________；（3）排除故障后，通过移动滑片记录了多组数据，并绘制成如图乙所示的I﹣U图像。

根据图像可知小灯泡的额定功率是_________W。

该图像不是直线；主要原因是_________。

（4）现只将该小灯泡与一个10Ω的定值电阻串联后，接入3V电路，电压表示数如图丙所示，此时小灯泡的实际功率是_________W。

2．为测量额定电压为2.5V的小灯泡的电功率，小阳连接了如图甲所示的实验电路。

（1）该实验的原理是________；（2）请你根据图甲所示的实物电路连接情况在虚线框内画出相应的电路图；（3）电路连接正确后，闭合开关S，调节滑动变阻器的滑片P到某一位置，此时电压表、电流表示数如图乙所示，则此时小灯泡两端的电压为_________V，小灯泡的电功率为_________W；（4）若想测量小灯泡的额定功率，应在图甲、图乙的基础上把滑片往________移动。

（选填：“左”或“右”）3．小阳为测量额定电压为2.5V的小灯泡在不同电压下的电阻，连接了如图所示的电路。

（1）闭合开关前，滑动变阻器的滑片P应放置在_____端；（选填：“左”或“右”）（2）小阳发现开关闭合之前电流表的指针在零刻线左侧，小红认为电流表正负接线柱接反了，小华认为电流表没有调零，你认为________（选填：“小红”或“小华”）的说法正确；（3）上述问题解决后，闭合开关，发现小灯泡不发光，电压表、电流表均有示数，则此时应该进行的操作是________；（4）实验记录及相关计算量如上表所示，则表中空格处为________Ω；（5）利用该实验电路还可以进行的实验有：_________。
