测小灯泡的电功率实验专题(初四物理)

测量小灯泡的电功率实验报告摘要：本实验通过使用万用表和电压表，测量了小灯泡的电功率。

实验结果表明，小灯泡的电功率与电压和电流的乘积相关。

本实验为电功率的测量提供了一种简单有效的方法。

引言：电功率是描述电能转化率的物理量，它表示单位时间内电能的转化速率。

在现代社会中，电功率的测量是非常重要的。

在本实验中，我们将探究测量小灯泡的电功率的方法。

小灯泡广泛应用于日常生活中，了解小灯泡的电功率对我们更好地使用、维护和节能非常有意义。

实验目的：1. 了解电功率的概念和理论知识。

2. 掌握测量小灯泡电功率的实验方法。

3. 分析小灯泡的电功率与电压和电流之间的关系。

4. 探讨小灯泡的维护和节能方法。

实验器材：1. 电源（直流电源或交流电源）2. 小灯泡3. 万用表4. 电压表5. 电流表6. 电线7. 电压调节器实验原理：电功率的计算公式为：P = UI，其中P表示电功率，U表示电压，I 表示电流。

小灯泡的电功率可以通过测量其所接电压U和电流I的乘积来获得。

万用表可以用来测量电压和电流的数值。

实验步骤：1. 将电源连接到电压调节器上，通过调节器调节电压为理想值。

2. 将小灯泡与电源相连，确保电路完整。

3. 连接万用表的电流测量端和电压测量端到电路中。

4. 打开电源，调节电流和电压到稳定状态。

5. 使用万用表分别测量电流和电压的数值，并记录下来。

6. 根据测量得到的电流和电压数值，计算小灯泡的电功率。

实验数据：电流测量值：I = 0.5 A电压测量值：U = 6 V数据分析：根据实验数据，计算小灯泡的电功率：P = UI = 0.5 A * 6 V = 3 W讨论与结论：通过本实验，我们成功地测量了小灯泡的电功率。

实验结果表明，小灯泡的电功率与电流和电压的乘积相关。

对于给定的电压和电流，电功率的值是固定的。

因此，在使用小灯泡时，我们可以根据需要选择合适的电压和电流，以获得所需的亮度和节能效果。

根据实验结果，我们还可以提出一些小灯泡的维护和节能方法。

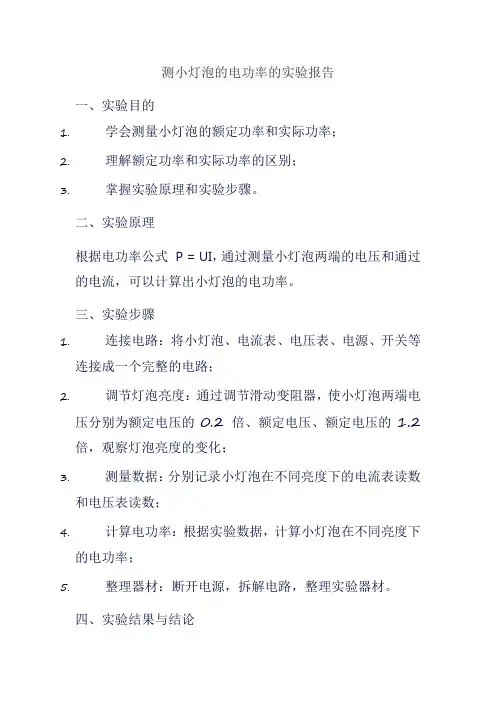

测小灯泡的电功率的实验报告
一、实验目的
1.学会测量小灯泡的额定功率和实际功率；
2.理解额定功率和实际功率的区别；
3.掌握实验原理和实验步骤。

二、实验原理
根据电功率公式P = UI，通过测量小灯泡两端的电压和通过的电流，可以计算出小灯泡的电功率。

三、实验步骤
1.连接电路：将小灯泡、电流表、电压表、电源、开关等
连接成一个完整的电路；
2.调节灯泡亮度：通过调节滑动变阻器，使小灯泡两端电
压分别为额定电压的0.2倍、额定电压、额定电压的1.2倍，观察灯泡亮度的变化；
3.测量数据：分别记录小灯泡在不同亮度下的电流表读数
和电压表读数；
4.计算电功率：根据实验数据，计算小灯泡在不同亮度下
的电功率；
5.整理器材：断开电源，拆解电路，整理实验器材。

四、实验结果与结论
通过实验，我们测量了小灯泡在不同亮度下的电功率，发现小灯泡的实际功率随着两端电压的增大而增大。

当实际电压超过额定电压时，小灯泡可能烧毁。

实验结果证明了电功率公式P = UI 的正确性，加深了对电功率概念的理解。

一、测定小灯泡的功率1、原理：P＝U I2、器材：电池组（电源电压应大于小灯泡额定电压）小灯泡（观察额定电压或额定电流）滑动变阻器（观察铭牌，电路中电流不能超过允许通过的电流）、电压表、电流表、导线若干3、能画电路图，会连接实物图。

4、步骤：a、实验前：电键要断开，连好后滑动变阻器要放在阻值最大端。

（作用：保护电路）b、实验中：闭合电键（操作步骤正确，滑动变阻器的阻值为最大阻值），调节滑动变阻器（作用：改变小灯泡的电流和小灯泡两端的电压）观察电压表（或电流表）示数为略低于、等于、略高于额定电压（额定电流）时，小灯泡的亮暗情况（电表数为额定值时，小灯泡正常发光）记录：c、实验后：（1）对数据分析，对同一小灯泡，电压越大，电流越大，电功率越大，小灯泡越亮（2）对数据进一步分析：U／I的比值并不完全相同，说明：小灯泡的电阻与材料、长度和横截面积有关外，可能还受到某些因素的影响。

二、对实验中可能出现的问题分析中考的热点之一，是电学的动态分析和故障分析，以下问题的分析对解决这类问题有很大帮助。

1、连线不正确，元件无故障（电键闭合）2、连接正确，元件有故障（电键闭合）三、灵活多变，设计实验在“测小灯泡的功率”实验中，如只有电压表（或电流表），再选用部分器材（如定值电阻等）也可测量小灯泡的电功率。

例如：某同学有一只标有“3.8V”字样的灯泡，他想测定小灯泡的额定功率，现只有电压为6伏的电源、电键、电流表和标有“10Ω、2A”字样的滑动变阻器和标有“50Ω、1A”字样的定值电阻各一个，以及导线若干，请你帮他测出小灯泡的额定功率。

复习建议：掌握分析问题的方法，养成良好的思维习惯。

在复习中要重视每一个问题的过程分析。

每分析、解决一个物理问题，都要知道它涉及到什么物理概念，应用了什么规律、采用了什么方法。

难、偏、怪的题不应是复习的重点（内容）而应将复习的重点放在物理思维含量高，方法通用性强，模型典型化的传统基本题的训练，要通过这样的基础训练来巩固基础知识，掌握基本方法。

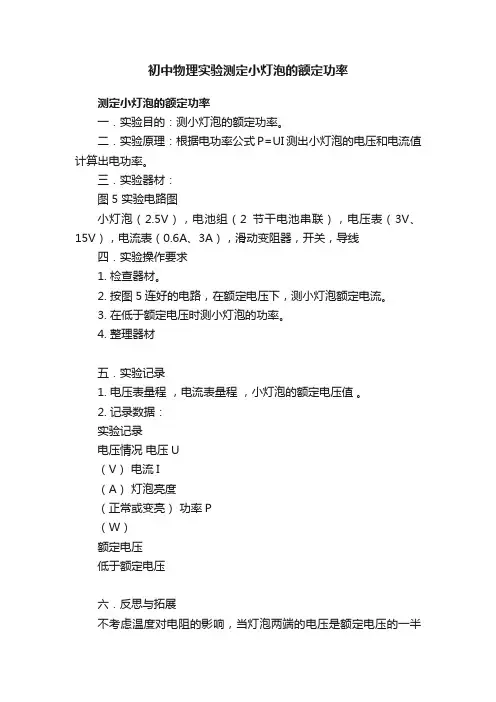

初中物理实验测定小灯泡的额定功率
测定小灯泡的额定功率
一．实验目的：测小灯泡的额定功率。

二．实验原理：根据电功率公式P=UI测出小灯泡的电压和电流值计算出电功率。

三．实验器材：
图5 实验电路图
小灯泡（2.5V），电池组（2节干电池串联），电压表（3V、15V），电流表（0.6A、3A），滑动变阻器，开关，导线四．实验操作要求
1. 检查器材。

2. 按图5连好的电路，在额定电压下，测小灯泡额定电流。

3. 在低于额定电压时测小灯泡的功率。

4. 整理器材
五．实验记录
1. 电压表量程，电流表量程，小灯泡的额定电压值。

2. 记录数据：
实验记录
电压情况电压U
（V）电流I
（A）灯泡亮度
（正常或变亮）功率P
（W）
额定电压
低于额定电压
六．反思与拓展
不考虑温度对电阻的影响，当灯泡两端的电压是额定电压的一半
时，灯泡的实际功率是额定功率的。

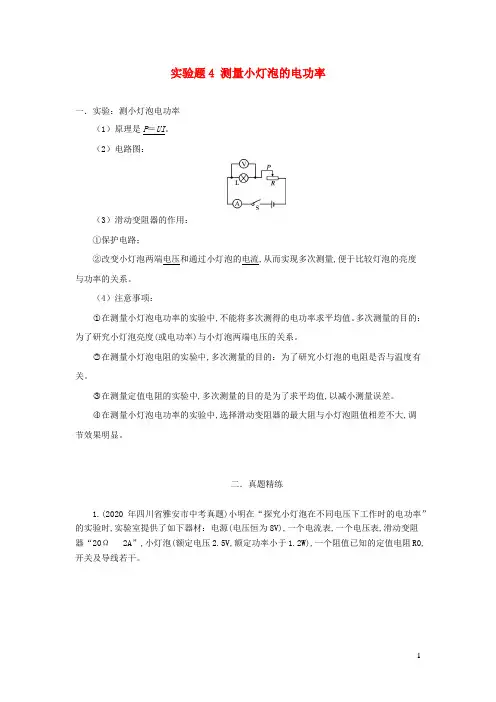

一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。

注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。

（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。

中考物理核心实验：测定小灯泡的电功率测量小灯泡的电功率是中考重要的实验之一。

理解透彻这个实验，学会举一反三，同类型的电学实验就不是问题了。

考点目标1.会设计电路，用电流表、电压表测定小灯泡的电功率。

2.通过对小灯泡不同亮暗时测得的数据进行分析，认识比较、分析、综合等思维方法。

实验概述1.实验目的：用电流表、电压表测定小灯泡的电功率。

2.实验原理：P=UI。

3.实验器材：待测小灯泡、电压表、电流表、电源、开关、滑动变阻器和导线若干。

4.实验电路图：5.实验步骤：①根据电路图正确连接电路，连接电路时要断开开关。

②闭合开关前，为保护电路，需移动变阻器滑片P，使变阻器接入电路的电阻最大。

③检查电路无误后，闭合开关S，要进行三次实验：使小灯泡两端的电压稍高于额定电压、等于额定电压和稍低于额定电压，分别记录电压、电流值，注意观察三种情况下灯的发光情况。

④将每次测得的电压和电流填在实验表格内，并求出其电功率的大小，填入表中。

6.数据表格设计：实验序号电压U/V 电流I/A 电功率P/W 灯的发光情况1237.分析讨论：①当U实＜U额时，P实＜P额，小灯泡发光偏暗；②当U实＞U额时，P实＞P额，小灯泡发光偏亮；③当U实＝U额时，P实＝P额，小灯泡发光正常。

解题技巧一：理解正确连接、操作规范的含义题目中常常出现“正确连接电路”、“操作规范”（或“实验步骤正确”）等文字，要正确理解。

1.“正确连接电路”的含义：是指待测小灯泡与滑动变阻器串联，电流表串联在电路中，电压表与待测小灯泡并联。

判断的方法是：移动滑动变阻器的滑片时，电流表与电压表的示数同时变大（或变小），当滑动变阻器连入电路的阻值为0时，电压表的示数电源电压。

2.“操作规范”或“实验步骤正确”是指：闭合开关时滑动变阻器接入电路的阻值最大，连接电路时开关断开，电表接线柱电流“+”入“”出。

解题技巧二：电压表与变阻器并联电压表与滑动变阻器并联的题目是最常见的，判断方法如下：电压表并联在滑动变阻器两端（见图），判断的方法是：在移动滑动变阻器的滑片时，电流表与电压表示数的变化是相反的，即“一大一小”，且当滑动变阻器连入电路的电阻为0时，电压表的示数也为0。

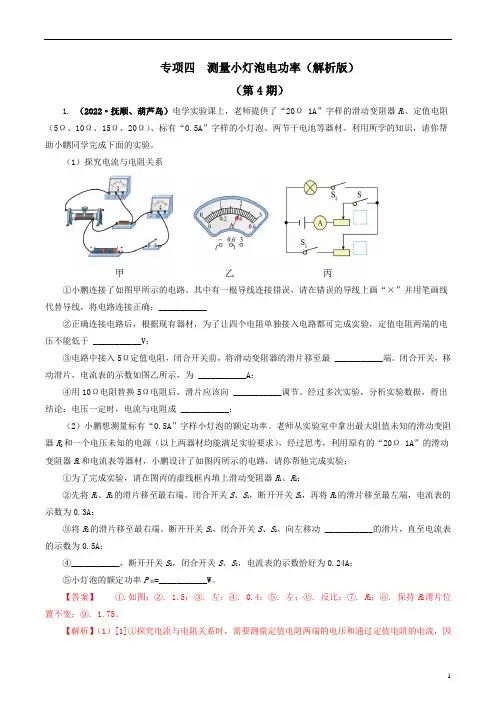

小灯泡电功率中考实验专题及答案小灯泡电功率中考实验专题一．实验探究题1．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关，从变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I 图象如图丙所示。

请你解答：1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；（2）小明组发生的故障可能是：接线柱间（选填图甲中的数字编号）出现了（选填“短路”或“断路”）；3）此实验的原理是，XXX组所测小灯泡的额定功率是W。

2．XXX同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V。

第1页（共8页）小灯泡额定电压为 2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω0.5A”。

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。

2）XXX检查电路无误后，闭合开关。

发现灯胆不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片。

实验征象没有产生变化，则招致这种征象大概的原因是。

3）排除故障后，XXX移动滑片P到某一点时，电压表示数（XXX所示）为V，若他想丈量小灯胆的额定功率，应将图甲中滑片P向端（选填“A”或“B”）移动，使电压表的示数为2.5V。

4）XXX移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。

5）在不改变甲图连接方式情况下，XXX又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。

实验中，XXX控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在范围内。

3．XXX同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯第2页（共8页）泡标有“2.5V”的字样。

1）图甲是XXX连接的实验电路，同组的XXX同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中矫正。

第3节测量小灯泡电功率（知识点梳理）★考点概览一、伏安法测量小灯泡的电功率1.实验目的：学习用电压表和电流表测量小灯泡的额定功率和实际功率，并加以比较。

2.实验原理：要测量小灯泡的电功率，根据电功率公式，可以用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流。

3.实验器材：电源、滑动变阻器、电压表、电流表、小灯泡、开关、导线若干。

4.设计并进行实验：（1）按照图所示的电路图连接好实验电路，连接电路时，开关处于断开状态，滑动变阻器的滑片置于最大阻值处。

（2）检查电路连接无误后，闭合开关，移动滑动变阻器滑片，使小灯泡两端的电压等于额定电压，记录电压表与电流表的示数，观察并记录小灯泡的发光情况。

（3）调节滑动变阻器的滑片，使小灯泡两端的电压小于小灯泡的额定电压，记录电压表和电流表的示数，观察并记录小灯泡的发光情况。

（4）调节滑动变阻器的滑片，使小灯泡两端的电压约为额定电压的 1.2倍，记录电压表与电流表的示数，观察并记录小灯泡的发光情况。

（5）整理好实验器材。

（6）用公式计算出小灯泡的额定功率和实际功率，记录在下表中。

5.分析与论证（1）分析表格中的实验数据后，发现小灯泡两端的实际电压越高，小灯泡的电功率越大，灯泡发光越亮。

（2）小灯泡的亮度直接由它的实际功率决定。

（3）小灯泡两端的实际电压只有在不高于额定电压时，才处于安全使用状态。

（4）小灯泡的实际功率有多个，额定功率只有一个。

6.实验结论（1）当实际电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光。

（2）当实际电压低于额定电压时，小灯泡的实际更率小于额定功率，小灯泡发光较暗。

（3）当实际电压高于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光较亮。

7.注意事项（1）电源电压应高于灯泡的额定电压；滑动变阻器允许通过的最大电流要大于小灯泡的正常工作电流，滑动变阻器的最大阻值应与小灯泡的电阻差不多，这样会使滑动变阻器的调压效果明显。

测量小灯泡电功率探究实验实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法。

实验电路：根据实验的目的和原理设计如下电路。

  实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

实验步骤：(1)按电路图连接好电路;(2)闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。

(3)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数(注意：小灯泡两端的电压不能超过它的额定电压太多)。

(4)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。

(5)计算出三种情况下小灯泡的电功率(6)断开电路，整理器材。

实验数据(记录)表格：测量小灯泡电功率的探究实验湖北省枣阳市兴隆二中谢江涛实验目的：测量小灯泡在不同电压下工作时的电功率。

实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法。

实验电路：根据实验的目的和原理设计如下电路。

  实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

2023年中考物理分项复习—测量小灯泡的电功率附答案1.如图所示，甲同学在做“测量小灯泡的电功率”实验。

实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。

（1）连接电路时，滑动变阻器应选（选填“R1”或“R2”）。

（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是。

（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向端移动（选填“A”或“B”）。

通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为W。

（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。

①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为（用字母表示），此时灯泡正常发光；②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；③小灯泡额定功率的表达式P额＝（用字母U额、I、R0表示）。

2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。

（l）连接电路时开关应。

（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。

（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是。

（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W。

测量小灯泡的电功率学习目标1．加深对电功率的理解；2．稳固电流表和电压表的操作技能；3．通过测量，体验额定功率和实际功率的区别；4．锻炼根据测量公式P=IU设计实验方法的能力；5．通过讨论和交流，培养合作学习的意识和态度。

学习重点：通过测量，体验额定功率和实际功率的区别。

学习难点：锻炼根据测量公式(P=IU)设计实验方法的能力。

知识要点精析知识点一测量小灯泡的电功率实验目的①学会用电压表、电流表测定小灯泡的功率；②会测量小灯泡额定功率和实际功率。

实验原理：P=UI 测出小灯泡的电压U和电流I ，利用公式P=UI计算求得电功率。

实验器材：电源、电压表、电流表、滑动变阻器、开关、小灯泡、灯座、导线等。

实验电路图及表格次数电压U/V 电流I/A 功率P/W 发光情况123实验步骤：1．实验前准备：检查仪器是否齐全，规格是否符合要求，查看小灯泡的额定电压；2．按电路图连电路，查无误，闭合开关，进展实验；3．调节滑动变阻器滑片，使电压表示数为，记录电流表示数；4．调节滑动变阻器，使小灯泡两端电压等于1.2，记下电压表、电流表的示数，并观察小灯泡发光情况；5．调节滑动变阻器，使小灯泡两端电压小于，记下电压表，电流表的示数，并观察小灯泡发光情况；6．断开开关，计算电功率值填入表格。

数据分析，总结结论(1)分析数据知，实际功率随实际电压改变而改变；(2)灯泡的亮度了取决于灯泡的实际功率，实际功率越大灯泡越亮。

考前须知1．仪器选择：①电源：电源电压应高于小灯泡的额定电压。

例如：，至少要选择2节干电池串联作电源，学生电源选择3V的电源。

②电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V，电流表选0—0.6A的量程。

③滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。

测小灯泡电功率实验器材：电源、小灯泡、滑动变阻器、电流表、电压表、开关、导线若干实验步骤： 保护电路的作用（滑片靠近下接线柱阻值变小，远离变大）1、按电路图连接实物图,注意连接电路时开关要断开,开关闭合之前要把滑动变阻器调到阻值最大处 2、检查无误后,闭合开关,调节滑动变阻器,使小灯泡两端电压为额定电压,观察小灯泡发光情况,记录电流表、电压表示数；3、调节滑动变阻器,使小灯泡两端的电压低于额定电压,观察灯泡发光情况;记录电流表、电压表示数；4、调节滑动变阻器,使小灯泡两端电压略高于额定电压,观察灯泡发光情况,记录电流表、电压表示数。

实验结论：U 实 ＝ U 额 P 实 ＝ P 额 灯泡正常发光 U 实 ＜ U 额 P 实 ＜ P 额 灯泡发光较暗U 实 ＞ U 额 P 实 ＞ P 额 灯泡发光较亮 （注：实际电压不得超过额定电压的1.2倍，否则会烧坏）注：①连接实验电路时,开关应断开，滑动变阻器调到阻值最大处（滑片靠近下接线柱阻值变小，远离变大） ①如果发现电表的指针向左边偏转,说明电表的正负按线柱接反了①电表的量程选择得过小,会使指针偏转过大,损坏电表;选择得过项大,会使指针偏转过小,测量不准确,一般来说,选择的量程,应使指针偏转到刻度盘的三分之一到三分之二之间。

实验多次测量的目的:测量小灯泡在不同电压下的电功率,并比较不同功率下灯泡的亮度情况元月调考专题——测小灯泡电功率知识导航例题讲解典例1：某同学利用图甲所示的电路测量小灯泡的电功率。

实验中电源电压保持不变，小灯泡的额定电压是2.5V；滑动变阻器的规格为“100Ω，0.5A”。

（1）该同学接错了一根导线，请你在这根导线上打“×”,并补画出正确的那根导线。

（2）该实验的原理是P = UI。

闭合开关前滑动变阻器移到阻值最大处，远离下接线柱电阻变大（3）连接电路时，开关应该断开。

将滑片P移到滑动变阻器的最左（选填“左”或“右”）端；（4）正确连接电路后，用开关进行试触，发现电流表指针不偏转，而电压表指针明显偏转。
