短路电流计算

单相短路电流计算公式在电力系统运行中，单相短路电流是一项重要的参数，用于评估电路和设备的能力来承受系统中的故障电流。

单相短路电流通常指的是在系统中只有一条相线出现短路故障时的电流。

1.短路电流的计算公式：公式1:I=U/Z其中I：短路电流（单位：安培，A）U：电源电压（单位：伏特，V）Z：总阻抗（单位：欧姆，Ω）该公式适用于计算直接短路情况下的短路电流，即电源直接连接到短路点。

2.考虑电源阻抗的短路电流计算公式：公式2:I=U/(Zs+Zt)其中I：短路电流（单位：安培，A）U：电源电压（单位：伏特，V）Zs：短路点阻抗（单位：欧姆，Ω）Zt：电源阻抗（单位：欧姆，Ω）该公式适用于考虑了电源阻抗的短路电流计算，即在电源与短路点之间存在阻抗的情况下。

3.考虑变压器的短路电流计算公式：公式3:I=U/(Zs+Zt/Zv)其中I：短路电流（单位：安培，A）U：电源电压（单位：伏特，V）Zs：短路点阻抗（单位：欧姆，Ω）Zt：电源阻抗（单位：欧姆，Ω）Zv：变压器短路阻抗（单位：欧姆，Ω）该公式适用于考虑了变压器短路阻抗的短路电流计算，即在电源、变压器与短路点之间都存在阻抗的情况下。

在实际的电力系统中，单相短路电流的计算还涉及到更多的参数和考虑因素，如线路长度、电缆电阻、电源类型等。

此外，还需要选择合适的电源模型和阻抗模型。

需要注意的是，以上提到的公式只是计算短路电流的一种常用方法，实际计算中应根据具体情况选择合适的公式，并仔细考虑各项参数及其相互关系。

此外，短路电流的计算结果还需要与设备的额定短路电流进行对比，确保设备能够安全运行。

总结起来，单相短路电流的计算是电力系统设计和运行中的一项重要任务，需要考虑多个参数和因素。

以上提到的公式仅为常用的计算方法，实际计算中应根据具体情况选择合适的公式，并进行详细的计算和分析。

之邯郸勺丸创作供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电呵护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有需要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特此外地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3,3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ(KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式未几,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到经常使用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部分提供.当不克不及得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部分出线开关为WVAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.分歧电压等级有分歧的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小.【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗;110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV,则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算KVA及以下变压器二次侧短路时：冲击电流有效值Ic??Id??冲击电流峰值ic????IdKVA以上变压器二次侧短路时：冲击电流有效值Ic????Id??冲击电流峰值ic????Id例：已知短路点{ ??KVA变压器二次侧}的短路电流??Id??????KA则该点冲击电流有效值Ic????Id＝????????＝??????KA冲击电流峰值ic????Id??????????????KA可见短路电流计算的关键是算出短路点前的总电抗{标么值}但一定要包含系统电抗。

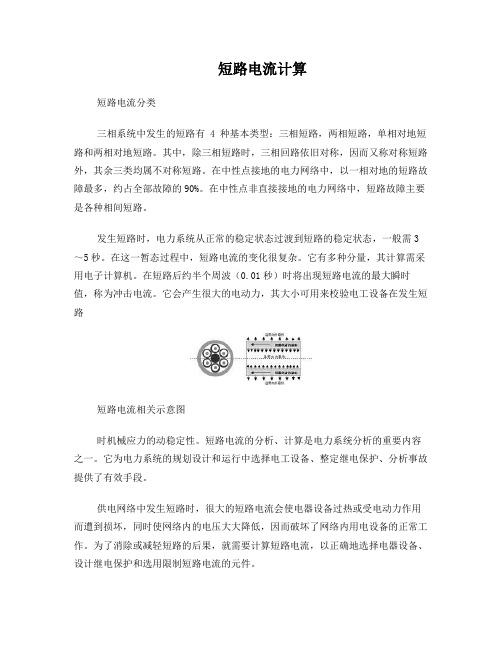

短路电流计算短路电流分类三相系统中发生的短路有 4 种基本类型：三相短路，两相短路，单相对地短路和两相对地短路。

其中，除三相短路时，三相回路依旧对称，因而又称对称短路外，其余三类均属不对称短路。

在中性点接地的电力网络中，以一相对地的短路故障最多，约占全部故障的90%。

在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。

发生短路时，电力系统从正常的稳定状态过渡到短路的稳定状态，一般需3～5秒。

在这一暂态过程中，短路电流的变化很复杂。

它有多种分量，其计算需采用电子计算机。

在短路后约半个周波（0.01秒）时将出现短路电流的最大瞬时值，称为冲击电流。

它会产生很大的电动力，其大小可用来校验电工设备在发生短路短路电流相关示意图时机械应力的动稳定性。

短路电流的分析、计算是电力系统分析的重要内容之一。

它为电力系统的规划设计和运行中选择电工设备、整定继电保护、分析事故提供了有效手段。

供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏，同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果，就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

计算短路电流的目的计算短路电流的目的是为了限制短路的危害和缩小故障的影响范围。

在变电所和供电系统的设计和运行中，基于如下用途必须进行短路电流的计算：（1）选择电气设备和载流导体，必须用短路电流校验其热稳定性和动稳定性。

（2）选择和整定继电保护装置，使之能正确的切除短路故障。

（3）确定合理的主接线方案、运行方式及限流措施。

（4）保护电力系统的电气设备在最严重的短路状态下不损坏，尽量减少因短路故障产生的危害。

计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值短路电流相关书籍(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)：37, 10.5, 6.3,0.4因为 S=1.73*U*I 所以 IJZ (KA)1.56，5.5，9.16，1.44(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.口诀式简化算法1.系统电抗的计算系统电抗，百兆为一。

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1 当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小. 【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。

第一章短路电流计算系统图转化为等值电路图一、基准值：工程上通常选取基准容量Sj=100MV A,基准电压通常取各元件所在的各级平均电压：220KV电压级：Vj=1.05×220KV=230KV110KV电压级： Vj=1.05×110KV=115KV10KV电压级： Vj=1.05×10KV=10.5KV基准电流220KV侧Ij=0.251KA，110KV侧Ij=0.502KA，10KV侧Ij=5.5KA三绕组变压器阻抗电压为U12%=14.5 U13%=23.2 U23%=7.2三绕组变压器等值电抗分别为：X1%=1/2(U12%+U13%-U23%)=1/2(14.5+23.2-7.2)=15.25X2%=1/2(U12%+U23%-U23%)=1/2(14.5+7.2-23.2)=0X3%=1/2(U13%+U23%-U12%)1/2(23.2+7.2-14.5)=7.95功率：Sd1=100Sc/x1%=100×120/15.25=786.89MVASd3=100Sc/x3%=100×120/7.95=1509.43MVA各绕组电抗标么值：X4*=X1*=x1%/100×Sj/Sn=15.25/100×100/120=0.127X6*=X3*=x3%/100×Sj/Sn=7.95/100×100/120=0.066等值线路图：各取220KV，110KV和10KV母线处短路点为d1,d2,d31、220KV短路计算由图知：220KV母线d1点发生短路时，系统等效电抗X7*=xd2*+x1*∥x4*=0.3835d1短路时的短路电流标么值：Id1*=E1*/xd1*+E2*/x7*=1/0.16+1/0.3835=8.86 故d1处短路时短路电流的有名值为：Id1=Ij×Id1*=0.251×8.86=2.22KA冲击电流：Ich1=ich= 2Kch I d=2.55Id冲击电流最大有效值为：Ich=2)1+Kch Id=1.51Id(21-工程设计中所取冲击系数为Kch=1.8即220KV测冲击电流和最大有效值为：ich1=2.55Id=2.55×2.22=5.661KAIch1=1.51Id=1.51×2.22=3.352KA短路容量:Sd1=3Vj1Id1=3×230×2.22=884.4MVA2、110KV母线发生短路时：由以上等效图计算：X8*=xd1*+x1*∥x4*=0.2235标么值：Id2*=1/x8*+1/xd2*=7.599有名值为：Id2=I2j×Id2*=0.502×7.599=3.815KA冲击电流：ich2=2.55Id2=2.55×3.815=9.728KA冲击电流有效值：Ich2=1.51Id=1.51×3.815=5.76KA短路容量：Sd2=3Vj2Id2=3×115×3.815=759.894MVA3、10KV母线发生短路时：由以上等效图计算：X9*=xd1*+x1*∥x4*=0.2235X10*=x3*∥x6*=0.033X11*=x9*+x10*+x9*x10*/xd2*=0.2235+0.033+0.2235 0.033/0.32=0.2795X12*=xd2*+x10*+xd2*x10*/x9*=0.4002标么值：Id3*=1/x11*+1/x12*=6.077有名值：Id3=6.077×5.5=33.424KA冲击电流：ich3=2.55Id3=2.55×33.424=85.231KA冲击电流有效值：Ich3=1.51Id3=50.47KA短路容量：Sd2=3Vj3Id3=3×10.5×33.424=607.867MVA常用电压电流电抗基准值表（Sj=100MVA）第二章电气设备的选择计算第一节断路器选择计算一、220KV断路器的选择与校验1、按额定电压选择Vymax＝1.15Ve＞Vgmax=1.1Ve2、按额定电流选择Ie≥Igmax考虑到变压器在电压降低5％时其出力保持不变，所以相应回路的Igmax＝1.05Ie。

短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。

电力系统出口断路器为SN10-10Ⅲ型。

可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。

图1-11.k-1点的三相短路电流和短路容量（U=10.5KV）(1)计算短路电流中各元件的电抗及总电抗1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S=750MV·A,因此X===0.1472)架空线路的电抗：由表3-1得X=0.35/km,因此X=X l=0.35 (/km)5km=1.753)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:X= X+ X=0.147+1.75=1.897图1-2 短路等效电路图（欧姆法）(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===3.18 kA2)三相短路次暂态电流和稳态电流= = =3.18kA3)三相短路冲击电流及第一个周期短路全电流有效值=2.55=2.553.18kA=8.11kA=1.51=1.513.18kA=4.8kA4)三相短路容量==10.5KV3.18 kA=58.10MV·A2 K-2点的短路电流和短路容量（U=0.4KV）1）电力系统的电抗===2.132)架空线路的电抗==0.35(/km) 5km=2.543)电力变压器的电抗：由附录表5得%=5,因此X===84) 绘k-2点短路的等效电路图，如图5-2(b)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为：= X+ X+ X//= X+ X+=6.753(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===34.04kA2)三相短路次暂态电流和稳态电流= = =34.04kA3)三相短路冲击电流及第一个周期短路全电流有效值=1.84=1.8434.04kA=62.64kA=1.09=1.0934.04 kA=37.11Ka4)三相短路容量==0.4KV34.04 kA=23.69MV·A综上所述可列短路计算表，如下表1-1工厂变配电所的选择第一节工厂变配电所类型、所址的选择一、变配电所的任务便配电所担负着从电力系统受电，经过变压，然后配电的任务。

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等. 一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流. 下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器U=6KV I=0.3KA 额定电抗X=4% .额定容量S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小.【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为X*∑=2,则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为X*∑=2, 短路点电压等级为6KV,则短路点的短路电流Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id 1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id 例：已知短路点{1600KVA变压器二次侧}的短路电流Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,＝ 1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
