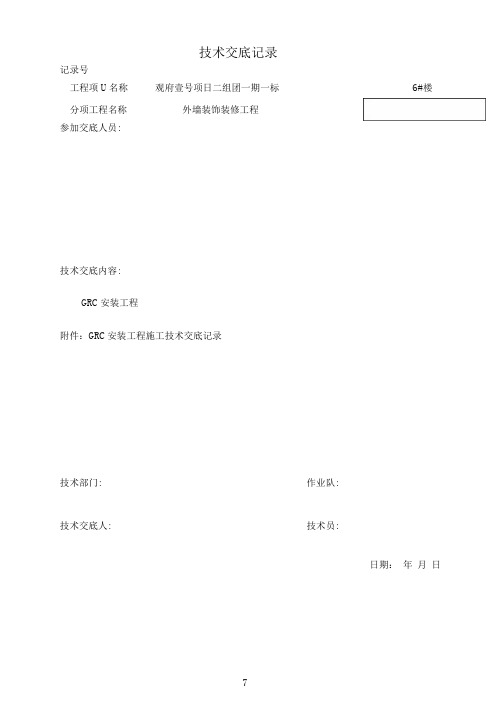

记录号参加交底人员:技术交底内容:GRC 安装工程附件：GRC 安装工程施工技术交底记录技术部门: 技术交底人:日期： 年 月 日技术交底记录工程项U 名称 观府壹号项日二组团一期一标6#楼分项工程名称外墙装饰装修工程作业队:技术员:GRC 安装工程施工技术交底记录外墙装饰装修工程GRC 安装工程技术交底GRC 装饰构件安装技术交底交底内容: -：工程概况本工程为二组团一期6#、商住楼，工程位于金阳新区金阳北路与东林寺路交义处，其中6#楼地上为32层剪力墙结构，建筑面积18530. 61n^建筑总98. 05m ；零坪以下为二层连体地下室，框架剪力墙结构，一层为停车库，二层为人防，耐火等级一级。
安监单位： 二：编制依据C/T940-2004《玻璃纤维增强水泥（GRC ）装饰制品》 GB/T15231-1994《玻璃纤维增强水泥性能试验方法》三：施工计划6#楼GRC 安装工工程施工计划如下:施丄准备 材料准备（1） GRC 构件.按照建筑装饰的设计•图纸，对原有建筑物进行测量，结合图纸布置的角钢网的位置及对GRC 构件形状的要求，进行GRC 构件的设计，使GRC 构件与网片尺寸，位置相符合，并满足装饰 设讣中的外观要求；要有产品出厂合格证或质量检测报告（2） GRC 加工：进行GRC 构件的加工，按照GRC 的设计，与厂家结合，进行图纸交底。
并按施工进度汁划，不同规格的GRC 有的进货后需要进行简单的切割才能上墙，按照设讣图纸尺寸将GRC 加工成 所需规格尺寸。
工程名称观府壹号二组团一期一标施丄单位 中国水利水电第九工程局分项工程名称 交底内容建设单位: 中国水电建设集团房地产（贵阳）有限公司 设讣单位: 贵阳市建筑设计院有限公司; 监理单位: 武汉南亚建设监理有限公司 质监单位: 贵阳市金阳新区建筑质量监督站;贵阳市金阳新区安全监督站;（3）所需其他材料准备：防锈漆、膨胀螺栓、穿墙螺栓、焊条、水泥、珍珠岩等。

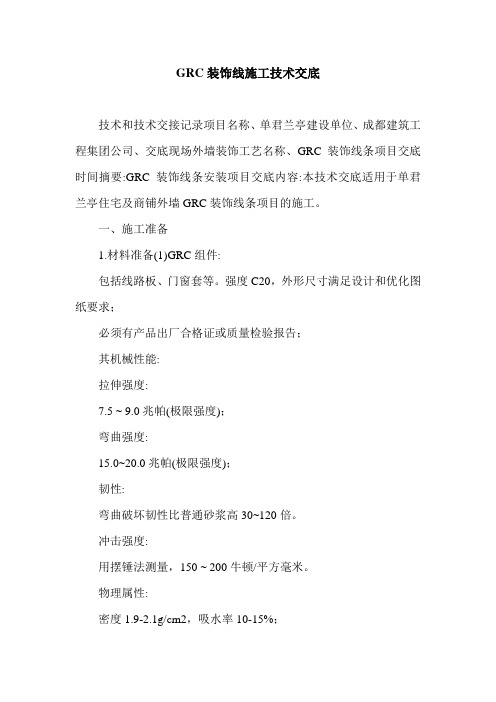

GRC装饰线施工技术交底技术和技术交接记录项目名称、单君兰亭建设单位、成都建筑工程集团公司、交底现场外墙装饰工艺名称、GRC装饰线条项目交底时间摘要:GRC装饰线条安装项目交底内容:本技术交底适用于单君兰亭住宅及商铺外墙GRC装饰线条项目的施工。
一、施工准备1.材料准备(1)GRC组件:包括线路板、门窗套等。
强度C20，外形尺寸满足设计和优化图纸要求；必须有产品出厂合格证或质量检验报告；其机械性能:拉伸强度:7.5 ~ 9.0兆帕(极限强度)；弯曲强度:15.0~20.0兆帕(极限强度)；韧性:弯曲破坏韧性比普通砂浆高30~120倍。
冲击强度:用摆锤法测量，150 ~ 200牛顿/平方毫米。
物理属性:密度1.9-2.1g/cm2，吸水率10-15%；抗冻性:本技术交底适用于丹县兰亭住宅及商铺外墙GRC装饰线施工。
一、施工准备1.材料准备(1)GRC组件:包括线路板、门窗套等。
强度C20，外形尺寸满足设计和优化图纸要求；必须有产品出厂合格证或质量检验报告；其机械性能:拉伸强度:7.5 ~ 9.0兆帕(极限强度)；弯曲强度:15.0~20.0兆帕(极限强度)；韧性:弯曲破坏韧性比普通砂浆高30~120倍。
冲击强度:用摆锤法测量，150 ~ 200牛顿/平方毫米。
物理属性:密度1.9-2.1g/cm2，吸水率10-15%；抗冻性:用于:防锈漆、膨胀螺栓、穿墙螺栓、连接肋、焊条、水泥、珍珠岩等。
2、准备吹风机、电钻、电锤、切割机、电焊机、角磨机、锤子、扫帚、刷子等机具。
3、操作条件(1)外墙抹灰操作已经完成并验收合格；(2)架子搭设完成并检查合格；(3)各种材料已通过检验；4.其他事项:正式施工前，必须做好样板，经各方验收合格后，方可进行大规模施工。
二、基层工艺流程→弹线→试排→钻孔→挂板→校正→固定→补孔及补缝→清理→密封膏→刷防水涂料。
三、安装和施工:1.建筑材料:除了玻璃钢产品、膨胀螺栓、水泥砂浆、丙烯酸粘合剂、密封剂、防锈漆、焊条等。
grc技术交底GRC 技术交底GRC 这三个字母，对于很多人来说可能比较陌生。
但在建筑领域，它可是有着相当重要的地位。
那 GRC 到底是什么呢？GRC 是 Glass Fiber Reinforced Cement 的缩写，也就是玻璃纤维增强水泥。
我还记得有一次，去一个正在施工的建筑现场，看到工人们正在安装 GRC 构件。
那是一个炎热的夏日，太阳火辣辣地烤着大地，空气中弥漫着尘土的味道。
工人们汗流浃背，却依然专注地工作着。
我凑过去，看到他们手中的 GRC 构件，表面光滑，纹理清晰。
一个工人师傅跟我说：“这 GRC 啊，看着轻巧，做起来可不容易。
”他指了指旁边的模具，“从模具制作到材料搅拌，每一步都得精细。
”咱们就先从 GRC 材料的选择说起。
水泥的标号、玻璃纤维的种类和质量，这都直接影响着 GRC 制品的性能。
比如说，如果水泥的强度不够，那做出来的构件可能就容易开裂；玻璃纤维如果分布不均匀，构件的抗拉强度就达不到要求。
再说说生产过程。
搅拌材料的时候，水灰比一定要控制好。
水多了，构件凝固后强度不够；水少了，又搅拌不均匀。
这就像是做饭时放盐，多了咸，少了淡，得恰到好处。
还有模具的制作，那可是个精细活。
模具的尺寸必须精确，表面要光滑，不然生产出来的 GRC 构件就会有瑕疵。
有一次，就是因为模具的一个小角落没处理好，结果做出来的一批构件边缘都不整齐，只能报废重新做，这可浪费了不少时间和材料。
在安装 GRC 构件的时候，也有很多讲究。
要先确定好安装位置，测量好尺寸，保证安装牢固。
固定的螺栓不能少，而且间距要合适。
有个新手工人，安装的时候螺栓间距太大，结果一阵大风刮来，构件就晃悠了，差点掉下来，把大家都吓了一跳。
另外，GRC 构件的养护也不能马虎。
刚生产出来的构件要避免阳光直射和风吹雨淋，不然容易变形。
养护的时间也要足够，就像照顾小孩子一样，得耐心等待它慢慢成长。
总之，GRC 技术虽然不算特别复杂，但每一个环节都需要认真对待。

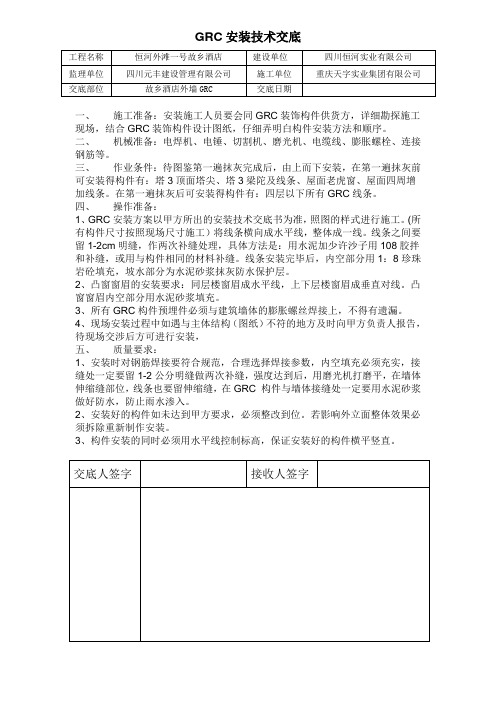

GRC 安装技术交底一、 施工准备：安装施工人员要会同GRC 装饰构件供货方，详细勘探施工现场，结合GRC 装饰构件设计图纸，仔细弄明白构件安装方法和顺序。
二、 机械准备：电焊机、电锤、切割机、磨光机、电缆线、膨胀螺栓、连接钢筋等。
三、 作业条件：待图鉴第一遍抹灰完成后，由上而下安装，在第一遍抹灰前可安装得构件有：塔3顶面塔尖、塔3梁陀及线条、屋面老虎窗、屋面四周增加线条。
在第一遍抹灰后可安装得构件有：四层以下所有GRC 线条。
四、 操作准备：1、GRC 安装方案以甲方所出的安装技术交底书为准，照图的样式进行施工。
(所有构件尺寸按照现场尺寸施工）将线条横向成水平线，整体成一线。
线条之间要留1-2cm 明缝，作两次补缝处理，具体方法是：用水泥加少许沙子用108胶拌和补缝，或用与构件相同的材料补缝。
线条安装完毕后，内空部分用1：8珍珠岩砼填充，坡水部分为水泥砂浆抹灰防水保护层。
2、凸窗窗眉的安装要求：同层楼窗眉成水平线，上下层楼窗眉成垂直对线。
凸窗窗眉内空部分用水泥砂浆填充。
3、所有GRC 构件预埋件必须与建筑墙体的膨胀螺丝焊接上，不得有遗漏。
4、现场安装过程中如遇与主体结构（图纸）不符的地方及时向甲方负责人报告，待现场交涉后方可进行安装，五、 质量要求：1、安装时对钢筋焊接要符合规范，合理选择焊接参数，内空填充必须充实，接缝处一定要留1-2公分明缝做两次补缝，强度达到后，用磨光机打磨平，在墙体伸缩缝部位，线条也要留伸缩缝，在GRC 构件与墙体接缝处一定要用水泥砂浆做好防水，防止雨水渗入。
2、安装好的构件如未达到甲方要求，必须整改到位。
若影响外立面整体效果必须拆除重新制作安装。
3、构件安装的同时必须用水平线控制标高，保证安装好的构件横平竖直。
GRC外墙装饰线条施工技术交底一、成品线条的质量控制1、控制GRC线条的原材料质量。
1.1、必须选用耐碱玻璃纤维作增强材料，硫铝酸盐低碱度水泥为胶结材料并掺入适宜集料构成基材，供货厂家需提供以上原材料进货证明手续。
1.2、必须保证足够的玻纤含量：检查厂家的GRC装饰件的抗弯强度是多少兆帕，和行业标准对照。
1.3、构件厚度控制在8-20mm之间，厚度应均匀，严禁超厚。
1.4、配筋：GRC构件转角、边口处应设置不低于Ø4的通长连续刻痕钢丝（或Ø6的通长钢筋）加强；几何尺寸大于400 mm的GRC构件应配置钢筋网，其钢筋直径不小于Ø6、间距不大于400 mm1.5、线条进场应提交出厂证明书，其内容包括:a) 产品标记及数量;b) 出厂检验结果;c) 生产日期及出厂日期；d) 生产单位名称；e) 生产单位质检部门签章。
1.6、装卸、运输：装卸及搬运制品时，必须轻装轻放，严禁抛掷，运输时应固定牢靠，防止晃动，必要时在制品间用草垫隔开，制品放置不得超过车箱长度。
1.7、堆放：按规格型号分类堆放，堆放场地应平整、干燥、通风，堆放高度不应超过2米，堆放层数不应超过四层。
二、操作工艺施工准备→进场构件检验→找准外墙土建基准线→按GRC构件规格定位放线→各类固定件安装预埋→GRC构件就位安装→修补接缝及破损、接口防水→养护→分项验收。
三、施工要点（一）植筋焊接安装法：1、焊接点：垂直方向每隔600㎜左右各1个或每㎡不少于5—6个，水平方向每隔400㎜上下各1个或每㎡不少于5—8个。
2、拼接线条必须焊接纵向预埋抗热涨冷缩焊接筋。
3、各着力点用Ø6mm钻头打孔植Ø8mm钢筋，向下成25~30度角打入墙体，深度≥90-100mm，焊接点必须牢固不能存在虚焊；当墙体为页岩砖时，需用Ф8钢筋制作穿墙杆与构件预埋件焊接固定。
4、构件安装后，①对各连接焊点作防锈处理以防锈蚀损坏。
