GRC工程技术交底一、背景介绍GRC（Glassfiber Reinforced Cement）即玻璃纤维增强水泥，是一种使用玻璃纤维增强水泥砂浆制作的轻质建筑装饰材料。
它具有重量轻、强度高、耐久性好、施工方便等特点，广泛应用于建筑立面装饰、雕塑、景观等领域。
本次技术交底旨在详细介绍GRC工程的施工要点、技术规范和注意事项。
二、施工要点1. 设计和制作：在进行GRC工程之前，需要进行详细的设计和制作计划。
设计应满足建筑的要求，制作计划应包括材料的选用、生产工艺和施工流程等。
2. 材料准备：GRC工程所需的主要材料包括水泥、玻璃纤维、细砂、添加剂等。
在施工前，需要对这些材料进行准备和检验，确保其质量符合要求。
3. 施工工艺：GRC工程的施工包括模具制作、混合、浇注、养护等环节。
模具制作应按照设计要求进行，确保成型件的准确性和一致性。
混合时应控制好水泥、玻璃纤维和细砂的比例，确保混合均匀。
浇注时应注意排气，避免出现气泡。
养护时应注意环境温度和湿度，保证成型件的强度和质量。
4. 安装和固定：GRC成型件在安装时应按照设计要求进行定位和固定，确保安装的稳固和牢固。
安装过程中应注意避免损坏成型件，如有损坏应及时修复或更换。
5. 防水和防腐：GRC工程在施工完成后，需要进行防水和防腐处理，以提高其耐久性和使用寿命。
防水处理可采用防水涂料或防水剂，防腐处理可采用防腐涂料或防腐剂。
三、技术规范1. 施工质量：GRC工程的施工质量应符合相关标准和规范的要求。
成型件的尺寸和表面质量应符合设计要求，强度和耐久性应满足使用要求。
2. 安全施工：GRC工程的施工过程中，应严格遵守安全操作规程，确保施工人员的人身安全。
施工现场应设置安全警示标志，施工人员应佩戴好安全防护用具。
3. 环境保护：GRC工程的施工过程中，应注意环境保护，避免污染和浪费。
施工现场应设置垃圾分类箱，施工废弃物应及时清理和处理。
四、注意事项1. 温度控制：GRC工程的施工过程中，应注意环境温度的控制。

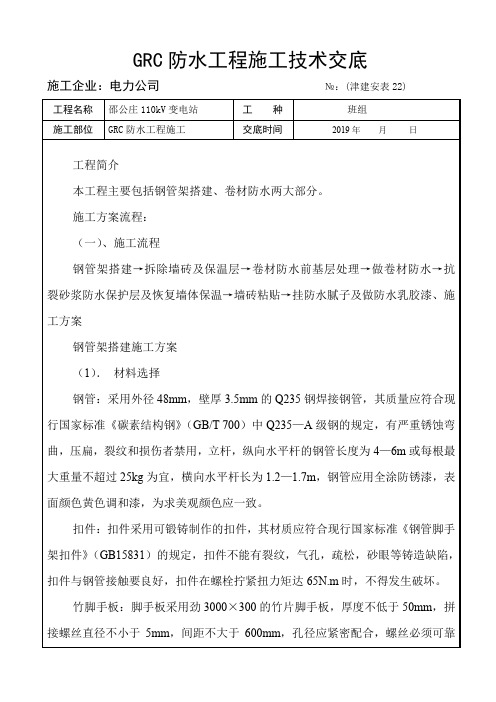

GRC防水工程施工技术交底施工企业：电力公司№：(津建安表22)工程名称邵公庄110kV变电站工种班组施工部位GRC防水工程施工交底时间2019年月日工程简介本工程主要包括钢管架搭建、卷材防水两大部分。
施工方案流程：（一）、施工流程钢管架搭建→拆除墙砖及保温层→卷材防水前基层处理→做卷材防水→抗裂砂浆防水保护层及恢复墙体保温→墙砖粘贴→挂防水腻子及做防水乳胶漆、施工方案钢管架搭建施工方案（1）．材料选择钢管：采用外径48mm，壁厚3.5mm的Q235钢焊接钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T 700）中Q235—A级钢的规定，有严重锈蚀弯曲，压扁，裂纹和损伤者禁用，立杆，纵向水平杆的钢管长度为4—6m或每根最大重量不超过25kg为宜，横向水平杆长为1.2—1.7m，钢管应用全涂防锈漆，表面颜色黄色调和漆，为求美观颜色应一致。
扣件：扣件采用可锻铸制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，扣件不能有裂纹，气孔，疏松，砂眼等铸造缺陷，扣件与钢管接触要良好，扣件在螺栓拧紧扭力矩达65N.m时，不得发生破坏。
竹脚手板：脚手板采用劲3000×300的竹片脚手板，厚度不低于50mm，拼接螺丝直径不小于5mm，间距不大于600mm，孔径应紧密配合，螺丝必须可靠牢固。
凡虫蛀，枯脆，松散的竹脚手板不得使用。
钢丝绳及配件：采购正规有资质的厂家产品，材料必须符合国家检验标准，具备产品合格证书，生产许可证及在南昌备案证。
（2）．施工人员的选择操作人员必须持证上岗，必须懂得外架搭设安全技术操作规程，搭设前应对操作人员进行安全技术交底。
（3）．钢管架搭建施工方案a、搭设参数脚手架立杆距建筑物外墙皮距离0.3m，立杆纵距1.65m，立杆横距离1.0m，脚手架步距1.8m；外立面大横杆在中间设置一道防护栏，是大横杆步距为0.9m。
脚手架与建筑物主体结构连接的位置：两步三跨，即其竖向间距为3.6m，水平距离4.95m，均呈梅花状分布。
grc技术交底GRC 技术交底GRC 这三个字母，对于很多人来说可能比较陌生。
但在建筑领域，它可是有着相当重要的地位。
那 GRC 到底是什么呢？GRC 是 Glass Fiber Reinforced Cement 的缩写，也就是玻璃纤维增强水泥。
我还记得有一次，去一个正在施工的建筑现场，看到工人们正在安装 GRC 构件。
那是一个炎热的夏日，太阳火辣辣地烤着大地，空气中弥漫着尘土的味道。
工人们汗流浃背，却依然专注地工作着。
我凑过去，看到他们手中的 GRC 构件，表面光滑，纹理清晰。
一个工人师傅跟我说：“这 GRC 啊，看着轻巧，做起来可不容易。
”他指了指旁边的模具，“从模具制作到材料搅拌，每一步都得精细。
”咱们就先从 GRC 材料的选择说起。
水泥的标号、玻璃纤维的种类和质量，这都直接影响着 GRC 制品的性能。
比如说，如果水泥的强度不够，那做出来的构件可能就容易开裂；玻璃纤维如果分布不均匀，构件的抗拉强度就达不到要求。
再说说生产过程。
搅拌材料的时候，水灰比一定要控制好。
水多了，构件凝固后强度不够；水少了，又搅拌不均匀。
这就像是做饭时放盐，多了咸，少了淡，得恰到好处。
还有模具的制作，那可是个精细活。
模具的尺寸必须精确，表面要光滑，不然生产出来的 GRC 构件就会有瑕疵。
有一次，就是因为模具的一个小角落没处理好，结果做出来的一批构件边缘都不整齐，只能报废重新做，这可浪费了不少时间和材料。
在安装 GRC 构件的时候，也有很多讲究。
要先确定好安装位置，测量好尺寸，保证安装牢固。
固定的螺栓不能少，而且间距要合适。
有个新手工人，安装的时候螺栓间距太大，结果一阵大风刮来，构件就晃悠了，差点掉下来，把大家都吓了一跳。
另外，GRC 构件的养护也不能马虎。
刚生产出来的构件要避免阳光直射和风吹雨淋，不然容易变形。
养护的时间也要足够，就像照顾小孩子一样，得耐心等待它慢慢成长。
总之，GRC 技术虽然不算特别复杂，但每一个环节都需要认真对待。

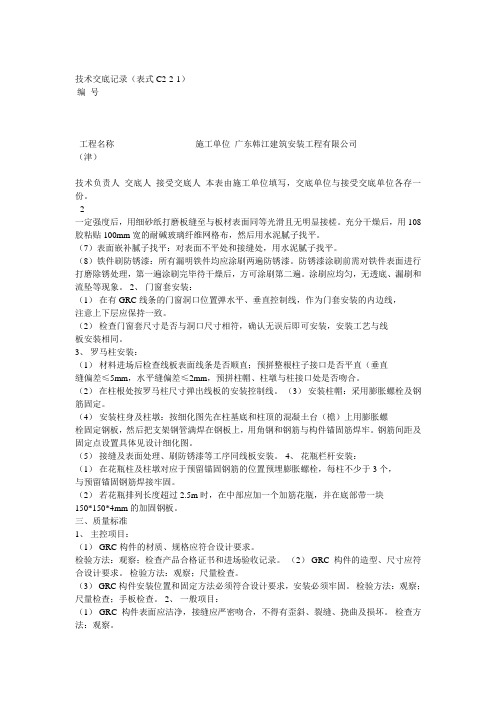

技术交底记录（表式C2-2-1）编号工程名称施工单位广东韩江建筑安装工程有限公司（津）技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。
- 2 -一定强度后，用细砂纸打磨板缝至与板材表面同等光滑且无明显接槎。
充分干燥后，用108胶粘贴100mm宽的耐碱玻璃纤维网格布，然后用水泥腻子找平。
（7）表面嵌补腻子找平：对表面不平处和接缝处，用水泥腻子找平。
（8）铁件刷防锈漆：所有漏明铁件均应涂刷两遍防锈漆。
防锈漆涂刷前需对铁件表面进行打磨除锈处理，第一遍涂刷完毕待干燥后，方可涂刷第二遍。
涂刷应均匀，无透底、漏刷和流坠等现象。
2、门窗套安装：（1）在有GRC线条的门窗洞口位置弹水平、垂直控制线，作为门套安装的内边线，注意上下层应保持一致。
（2）检查门窗套尺寸是否与洞口尺寸相符，确认无误后即可安装，安装工艺与线板安装相同。
3、罗马柱安装：（1）材料进场后检查线板表面线条是否顺直；预拼整根柱子接口是否平直（垂直缝偏差≤5mm，水平缝偏差≤2mm，预拼柱帽、柱墩与柱接口处是否吻合。
（2）在柱根处按罗马柱尺寸弹出线板的安装控制线。
（3）安装柱帽：采用膨胀螺栓及钢筋固定。
（4）安装柱身及柱墩：按细化图先在柱基底和柱顶的混凝土台（檐）上用膨胀螺栓固定钢板，然后把支架钢管满焊在钢板上，用角钢和钢筋与构件锚固筋焊牢。
钢筋间距及固定点设置具体见设计细化图。
（5）接缝及表面处理、刷防锈漆等工序同线板安装。
4、花瓶栏杆安装：（1）在花瓶柱及柱墩对应于预留锚固钢筋的位置预埋膨胀螺栓，每柱不少于3个，与预留锚固钢筋焊接牢固。
（2）若花瓶排列长度超过2.5m时，在中部应加一个加筋花瓶，并在底部带一块150*150*4mm的加固钢板。
三、质量标准1、主控项目：（1） GRC构件的材质、规格应符合设计要求。
检验方法：观察；检查产品合格证书和进场验收记录。
（2） GRC构件的造型、尺寸应符合设计要求。
检验方法：观察；尺量检查。
grc安装技术交底哎呀，说起这 GRC 安装，那可真是一门技术活！就拿我之前参与的一个项目来说吧，那真是让我对 GRC 安装有了深刻的体会。
这个项目是一个大型的商业综合体，建筑外观设计得那叫一个漂亮，其中就大量运用了 GRC 构件来增添特色。
当时，我作为现场的技术指导，责任重大啊！咱们先来说说准备工作。
这就好比要出门旅行，得先把行李收拾好。
首先，得对施工现场进行仔细的测量和勘察，就像给房子量体裁衣一样，尺寸一点都不能错。
比如说，有一次我们的测量员不小心把一个窗口的尺寸多算了 5 厘米，结果导致预定的 GRC 构件安装不上，那可真是急坏了大家，只能重新加工，浪费了不少时间和成本。
所以啊，测量这一步，必须要精确再精确。
然后就是材料的准备啦。
GRC 构件得提前预定，而且要选择质量好的。
这可不能马虎，质量不好的 GRC 构件，用不了多久就会出问题，那可就麻烦大了。
我记得有一次，一批构件运到现场，我们一检查，发现表面有不少细小的裂缝，这可不行啊，马上联系厂家换货，这一来一回又耽误了不少时间。
接下来就是安装啦。
安装 GRC 构件就像是搭积木，但是这个积木可不好搭。
得先在墙上安装固定的预埋件，这预埋件的位置和数量都得严格按照设计要求来，不能有半点偏差。
有一次，一个工人师傅为了图省事，少安装了几个预埋件，结果在安装构件的时候，构件固定不牢，差点掉下来，吓得大家出了一身冷汗。
安装的时候，还得注意构件之间的拼接缝。
这拼接缝要处理得平整美观，不能有高低差。
我在现场的时候，经常拿着靠尺去检查，发现不平整的地方就让工人师傅及时调整。
就有一次，一个拼接缝没处理好，从远处看就特别明显，影响了整体的美观效果，最后只能重新返工。
还有啊，GRC 构件安装好之后，还得进行表面的处理和防护。
这就像是给新衣服做保养，得让它能经受住风吹雨打。
我们会给构件表面涂上一层防护漆，增加它的耐久性。
总之，GRC 安装这活儿，每一个环节都不能马虎，都得认真对待。
外墙GRC板施工安全技术交底
介绍
本文档旨在向工作人员提供外墙GRC板施工的安全技术交底。
外墙GRC板是一种常用的建筑材料，用于外墙建筑装饰和保护。
在施工过程中，采取正确的安全措施至关重要，以确保工人和施工
现场的安全。
施工前准备
1. 确保工人都接受了必要的安全培训，了解相关操作规程和安
全要求。
2. 检查施工现场，清除杂物和危险物品，确保施工区域的通道
畅通。
安全措施
1. 使用个人防护装备（PPE），包括安全帽、安全鞋、护目镜、口罩等。
2. 设立明显的安全警示标志，如施工区域限制标志、高处作业
标志等。
3. 注意人身安全，避免从高处坠落或被物体击中。
4. 注意机具和设备的安全操作，遵守相关规程。
5. 定期检查施工现场，确保安全措施得到贯彻执行。
应急处理
1. 针对可能发生的紧急情况，制定应急预案，并确保所有工人了解应急程序。
2. 配备必要的急救设备和消防器材，并进行培训。
结束
本文档概述了外墙GRC板施工的安全技术交底。
在施工过程中，工人应保持高度警惕，遵循相关的安全措施和规程，以确保安全施工。
请注意，本文档仅供参考，并应根据实际情况和法律要求进行调整和修改。
记录号参加交底人员:技术交底内容:GRC 安装工程附件：GRC 安装工程施工技术交底记录技术部门: 技术交底人:日期： 年 月 日技术交底记录工程项U 名称 观府壹号项日二组团一期一标6#楼分项工程名称外墙装饰装修工程作业队:技术员:GRC 安装工程施工技术交底记录外墙装饰装修工程GRC 安装工程技术交底GRC 装饰构件安装技术交底交底内容: -：工程概况本工程为二组团一期6#、商住楼，工程位于金阳新区金阳北路与东林寺路交义处，其中6#楼地上为32层剪力墙结构，建筑面积18530. 61n^建筑总98. 05m ；零坪以下为二层连体地下室，框架剪力墙结构，一层为停车库，二层为人防，耐火等级一级。
安监单位： 二：编制依据C/T940-2004《玻璃纤维增强水泥（GRC ）装饰制品》 GB/T15231-1994《玻璃纤维增强水泥性能试验方法》三：施工计划6#楼GRC 安装工工程施工计划如下:施丄准备 材料准备（1） GRC 构件.按照建筑装饰的设计•图纸，对原有建筑物进行测量，结合图纸布置的角钢网的位置及对GRC 构件形状的要求，进行GRC 构件的设计，使GRC 构件与网片尺寸，位置相符合，并满足装饰 设讣中的外观要求；要有产品出厂合格证或质量检测报告（2） GRC 加工：进行GRC 构件的加工，按照GRC 的设计，与厂家结合，进行图纸交底。
并按施工进度汁划，不同规格的GRC 有的进货后需要进行简单的切割才能上墙，按照设讣图纸尺寸将GRC 加工成 所需规格尺寸。
工程名称观府壹号二组团一期一标施丄单位 中国水利水电第九工程局分项工程名称 交底内容建设单位: 中国水电建设集团房地产（贵阳）有限公司 设讣单位: 贵阳市建筑设计院有限公司; 监理单位: 武汉南亚建设监理有限公司 质监单位: 贵阳市金阳新区建筑质量监督站;贵阳市金阳新区安全监督站;（3）所需其他材料准备：防锈漆、膨胀螺栓、穿墙螺栓、焊条、水泥、珍珠岩等。
机具准备吹风机、电钻、电锤、切割机、电焊机、角磨机、手锤、扫帚、毛刷等。
作业条件外墙外保温及外抹灰作业已完成并验收合格;架子搭设完毕（也可以续用结构建设时所设脚手架）并检査合格。
各种材料已报验合格;组织工人进场。
其他事项：在正式施丄前，必须先做一段样板，经各方验收合格后方可大面积施丄。
以上所有准备丄作在9月10日前完成，完成后开始施•匚计划10月3日完工。
四：施工丄艺技术1、GRC构件技术参数:（1）GRC构件转角、边口处应设置不低于C6的通长钢筋加强；儿何尺寸大于300 mm的GRC构件应配置钢筋网，其钢筋直径不小于C6、间距不大于600 mm： GRC构件儿何尺寸不宜超过1000mm,当超过1000 mm 时，钢筋的直径和间距山结构设计确定。
（2）钢筋保护层疗度不低于15 mm；构件肋部（只有钢筋部位的儿何尺寸应不应6d“d为钢筋直径,下同并加设耐碱玻璃纤维网格布，网格布宽lOOmnu（3）GRC构件最小避厚不宜小于8 mm；顶面的宽度大于300 mm时，最小避疗不宜小于10 mnu（4）GRC构件的预留连接件一般采用预留钢筋或预留锚板两种方武;（5）当GRC构件较小时，（最大尺寸小于200 mm,且自重小于15 kg）,构件配筋不外露，在正面预留锚板安装孔，锚板安装孔应在100 mm左右，使用塑料膨胀螺栓安装;（6）当GRC构件较大时（最大儿何尺寸大于等于400 mm,或自重大于等于20 kg）,可直接将构件配筋外露，外露长度应大于25 mm且满足焊接要求购2、工艺流程及施丄方法:（1）构件安装前应对建筑物连接结构表面进行处理，保证其平整、坚实。
（2）构件表面有缺棱掉角等缺陷时，安装后应采用水泥拌合材料进行修补。
（3）安装前应根据施丄图纸在外墙上弹好标高线、水平、垂直和构件中心控制线以控制GRC构件安装在同一水平线上。
(4)外架搭设时充分考虑GRC线条的安装特点及外挑尺寸，保证安装GRC线条时有足够的间距。
(5)构件安装误差应符合下列要求;单位装饰面的垂直度误差W5 mm/层高，且总误差W50 rnm；单位装饰面的平直度误差W5mm/2nb且总误差＜50 mm；(6)安装接槎应平顺，误差超过5 mm时，应进行打磨处理。
(7)构件连接应预留缝隙，并根据设计要求进行处理。
(8)有防水要求的部位，应进行防水处理，并采取必要的防冻害措施。
裸露于空气中的链接件及焊缝应进行可鼎的防腐处理。
(9)后锚固连接点固定方式;建筑物连接结构为现浇混凝上结构，实际强度等级大于C20级，疗度大于1.5hef(hef为有效锚固深度不应小于50 mm),且大于100 mm时采用，直径不低于8狮的锚栓，或膨胀螺栓，不符合上述要求时,应采用焊接连接方式安装。
建筑物连接结构为空心块状砌体结构，砌体强度大于Mu7・5,砂浆强度大于M5,砌体厚度大于等于370 mm采用置换块，置换块应采用C20级以上膨胀细石混凝上灌注，疗度240 mm面度和宽度不小于240 irnn,锚栓应安装在置换块中心位置，不符合上述要求之一时，应采用焊接连接方式安装。
(10)构件与建筑物的链接点的安装:当GRC构件自行小于25炬时，安装连接点不小于4个，采用上下后左右连接；当GRC构件自a大于25 kg 时，每增加10 kg,应至少增加两个连接点，连接点间距不得大于500 mnu采用焊接方式连接时，焊接钢筋时，双面焊缝长度不应小于5d钢筋直径，单面焊接焊缝长度不应小于12d钢筋直径。
焊缝高度不小于3 mm,焊缝等级不低于二级，禁止使用点对点，点对面焊接方式。
一般来说建筑物是空心块状砌体结构或尺寸超过400 (宽)*400 (高)的GRC构件因自较大，须预埋角钢。
构件中预留C6钢筋，通过C12钢筋与角钢焊接从而固定GRC构件，水平方向M 500 mm~根C12钢筋，竖直方向沿GRC面度设两道。
(所有钢筋焊接部位须刷防腐漆。
)没有预埋角钢处GRC构件的安装，在安装对应建筑物结构中以45度角植入C12螺纹钢筋，水平方向每500 mm设一根，沿GRC高度设两道，通过C12钢筋与GRC构件中的钢筋焊接，从而固定GRC构件。
(所有钢筋焊接部位须刷防锈漆)裸露于空气中的连接件及焊接应进行防腐处理。
85.75^97.75装饰曲平面图j&I*位装饰柱加固平而图2• • *_ • • _» . • ■ :=5H 弓 t?鼻W = ....■am 」，二二 B J ：!皿饴10・75 ju ni:gwxs 二：二二二：hW \ --------- !:二沢WFVAfr *匸皂、［ HJ*® 行0W5SW 却"金22 Q ］ 聯k c5«0>5.・知干〕］1r ，IX ■刃 ■t 虫 V*C*ME JB10.75-85.75 .「ST装饰粗i®085,75-9775装饰粗平确监理車位s 工单位装饰柱加固平而图1険设单位需fW,ryf 、3——m i翹单位E»a»85.75-97.75 MWWSL-=S僂胚装饰《3丈關ff // ::ZX 气pysXJ!fF£fjHL0.7510.75^85.75\ 、n 羞KE 交味弓X©*3SfC 桜RSEME2E qfflAj T施工雅如低W+ft\装饰柱加固平而图3裝饰柱加固平面图485,75-97.75装陶询§£ e■ §\、V 、r «Dir4*・ 丿tMI/U K/k GQ' C Wlao Mtu SfvMPS 彳叶・s真艸峻理单位S 工軸3检査验收(1)主控项目：GRC构件的材质、规格应符合设il•要求。
检验方法：观察：检査产品合格证书和进场验收记录。
GRC构件的造型、尺寸应符合设汁要求。
检验方法：观察：尺量检査。
GRC构件安装位置和固定方法必须符合设讣要求，安装必须牢固。
检验方法：观察：尺量检査：手板检查。
⑵一般项目：GRC构件表而应洁净，接缝应严密吻合，不得有歪斜、製缝、挠曲及损坏。
检査方法：观察。
GRC构件安装的允许偏差和检验方法应符合设计及规范要求，水平度和垂宜度应在规范要求范用内, 检测方法：观察、尺量检査。
五：施工安全保证措施：1、对于现场^$种机电设备，脚手架工程均实施现场挂牌验收制，未经专职人员验收合格不得使用，^$操作人员必须持证上岗，并做好保养，淸洁工作。
2、吊车作业时，严禁在起重臂下站人，禁止将起吊的物体凌空于人行道和周用建筑物的上空，坚决做到“十不吊”原则。
3、对于所有预留洞、楼梯口、电梯门口、楼层边四周均要做好安全栏杆，围上安全网，在楼层立而上高挑安全网，防止高空落物。
4、对于各特殊工种均需持证上岗，无证者一律不得进行操作。
5、电动机械及工具应严格按一机一闸一触保。
6、施工机械及电气设备须掌握使用安全规程，非专业人员不得随意操作。
7、机械挖土前，应予先了解该处地下管网情况，保护好地下管网。
8、对塔吊、施工电梯基础由公司技术部门设计或审核，并对基础进行沉降观测。
9、塔吊、外架子必须防雷接地。
A：劳动力计划：专职安全生产管理人员、特种作业人员等为保证按照甲方的工期节点按时完成安装作业，从所有设备材料准备就绪开始，逐渐投入工人，到9月16号，投入工人数量需达到30人以上，该工程工期紧，任务重，工序多，总共32层，要在10 月3前完工，务必每天保证两次以上的安装速度，才能保证按期完成安装，拼缝等工作。
