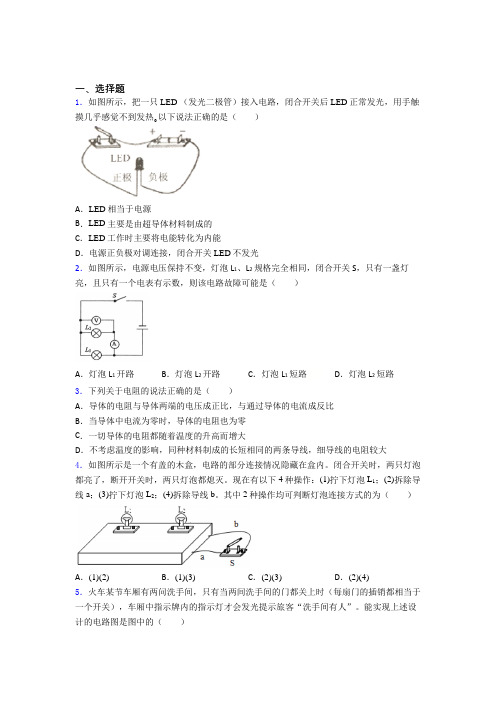

一、选择题1．如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（）A．LED相当于电源B．LED主要是由超导体材料制成的C．LED工作时主要将电能转化为内能D．电源正负极对调连接，闭合开关LED不发光2．如图所示，电源电压保持不变，灯泡L1、L2规格完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路3．下列关于电阻的说法正确的是（）A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比B．当导体中电流为零时，导体的电阻也为零C．一切导体的电阻都随着温度的升高而增大D．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大4．如图所示是一个有盖的木盒，电路的部分连接情况隐藏在盒内。
闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。
现在有以下4种操作：(1)拧下灯泡L1；(2)拆除导线a；(3)拧下灯泡L2；(4)拆除导线b。
其中2种操作均可判断灯泡连接方式的为（）A．(1)(2)B．(1)(3)C．(2)(3)D．(2)(4)5．火车某节车厢有两问洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。
能实现上述设计的电路图是图中的（）A．B．C．D．6．2019年我国发行了第五套人民币，伍角硬币材质由钢芯镀铜合金改为钢芯镀镍。
选择铸造硬币的材料不需要考虑的因素是（）A．金属的耐腐蚀性B．金属的导电性C．金属的硬度D．金属的耐磨性7．下列所举的事例中，属于机械能转化为内能的是（）A．冬天双手摩擦生热取暖B．用电水壶给水加热C．衣服在阳光下暴晒升温D．火箭起飞加速升空8．如图是汽油机工作时的四个冲程，下列说法正确的是（）A．汽油机吸气冲程汽缸吸进物质是汽油B．甲是压缩冲程是将内能转化为机械能，丁是做功冲程是将机械能转化为内能C．该车内燃机的四个冲程正确的工作顺序是乙→甲→丁→丙D．活塞在汽缸内往复运动一次，该汽油机对外做功一次9．一台单缸四冲程汽油机，它的飞轮转速是800r/min，做功冲程中燃气推动活塞一次做功1500J，那么这台汽油机的功率是（）A．10kW B．15kW C．20kW D．1200kW10．如图装置，用铁夹将温度传感器、两个试管固定在铁架台上，两试管装有质量相同的不同种液体，温度传感器的探头部分与试管内的液体良好接触，传感器通过数据采集线与计算机相连接，在计算机上得到的实验图象如图所示，下列说法正确的是（）A．甲的比热容比乙大B．同时加热相同时间，甲吸收热量多C．甲、乙升高相同的温度，甲吸收热量多D．乙吸热升温比甲慢11．如图所示的热学现象中，其中描述正确的是（）A．甲图可以用来探究蒸发快慢与液体的质量是否有关B．乙图说明空气的密度大于二氧化氮的密度C．丙图说明分子在不停地做无规则的运动D．丁图说明活塞压缩空气做功时，机械能可以转化为内能12．一位同学用相同的酒精灯给质量相等的甲、乙两种物质加热时，根据结果描绘温度一时间图像如图所示。
一、选择题1．关于金属导体的电阻，下列说法正确的是（ ）A ．当导体两端的电压和通过导体的电流为零时，导体的电阻为零B ．当导体被均匀拉长时，它的电阻会逐渐减小C ．不管什么条件下，铝和铅的电阻都不会变成零D ．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大2．如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED 正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（ ）A ．LED 相当于电源B ．LED 主要是由超导体材料制成的C ．LED 工作时主要将电能转化为内能D ．电源正负极对调连接，闭合开关LED 不发光3．两个电阻1R 、2R 并联连接，且12R R >，电阻1R 、2R 两端的电压分别为1U 、2U ，通过的电流分别为1I 、2I ，则下列判断中正确的是（ ）A ．12I I =，12U U >B ．12I I >，12U U =C ．12I I =，12U U <D ．12I I <，12U U =4．家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关、使用时转动旋钮即可使熨斗加热到所需的温度，下图是电熨斗的电路图。
旋转多档开关可以改变1、2、3、4之间的连接情况，现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图中的哪一幅（ ）A ．B ．C ．D ．5．如图所示，将发光二极管LED 接入电路中，闭合开关，发现LED 发光。
下列说法正确的是（）A．电流从电池的左边流出，从电池的右边流进B．电子从LED较短的引脚流入，从较长的引脚流出C．流过LED较长引脚的电流比较短引脚的大D．将电路中的干电池正负极对调，LED的亮度会稍微变暗6．下列物体通常情况下都属于导体的是（）A．汽油和盐水B．铅笔芯和橡皮C．瓷碗和塑料尺D．人体和大地7．下列说法正确的是（）A．敲碎煤块使煤充分燃烧能提高煤的热值B．“摩擦生热”现象中的“热”的含义是指内能C．做功相同时，热机的效率越高消耗的燃料越多D．一杯热水逐渐变凉时，这杯水的热量不断减小8．如图是汽油机工作时的四个冲程，下列说法正确的是（）A．汽油机吸气冲程汽缸吸进物质是汽油B．甲是压缩冲程是将内能转化为机械能，丁是做功冲程是将机械能转化为内能C．该车内燃机的四个冲程正确的工作顺序是乙→甲→丁→丙D．活塞在汽缸内往复运动一次，该汽油机对外做功一次9．关于汽油机的四个冲程，下列说法正确的是（）A．吸气冲程，吸入的成分只有汽油B．压缩冲程，将内能转化为机械能C．做功冲程，当转速是1800r/min，1秒钟完成30个做功冲程D．排气冲程，废气带走了大部分的能量。
一、选择题1．某校物理兴趣小组设计了一个电子身高测量仪。
0R是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。
如图的四个电路中，能够实现身高越高，电表示数越大的电路是（）A．B．C．D．2．如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A．小灯泡L1短路B．小灯泡L1断路C．电流表短路D．小灯泡L2断路3．若通过L1与L2的电流大小相等，则（）A．L1与L2一定是串联B．L1与L2可能是串联，还可能是并联C．L1与L2一定是并联D．以上几种说法都不对4．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。
下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C．开关S2短路，电源也被短路D．断开开关S2时，电流表示数减小5．在击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S甲，乙方的指示灯L 乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S乙，甲方的指示灯L甲就会亮；双方同时击中对方时，双方的指示灯都亮。
下列四个选项图中符合这种原理的电路是（）A．B．C．D．6．如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
该平衡车电路部分安装有两个开关——电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。
开关S1未闭合，即使骑行者站立于路板上，电动机也无法启动。
图中的电路设计符合上述要求的是（）A．B．C．D ．7．四冲程柴油机的转数是960r/min ， 那么它每秒对外做功的次数是 （ ） A ．8次 B ．16次 C ．480次 D ．960次 8．一桶水用去一半，剩下的半桶水不变的物理量是（ ） A ．热值，内能B ．比热容，密度C ．质量，体积D ．热量，温度9．关于能量转化的实例，下列说法正确的是 A ．给蓄电池充电是化学能转化为电能 B ．电动车在行驶过程中将电能转化为机械能 C ．汽油机的做功冲程是机械能转化为内能 D ．水轮机带动发电机发电是电能转化为机械能10．手指按到键盘上，与键盘间没有发生热传递，则手指和键盘一定具有相同的（ ） A ．热量 B ．温度C ．比热容D ．质量11．南极是世界上最冷的地方，在南极的两只小企鹅之间发生了有趣的对话，其中不正确．．．的是（ ）A ．这里太冷了，冰山肯定没有内能B ．再冷，组成冰山的分子在做热运动，所以冰山也有内能C ．这里的温度很低，构成物体的大量分子做无规则运动应该很慢D ．对啊，也就是说，温度反映了构成物体的大量分子做无规则运动的剧烈程度 12．根据表中的数据，下列判断正确的是（ ）一些物质的比热容()J /kg C ︒⎡⎤⋅⎣⎦水 34.210⨯ 铝 30.8810⨯煤油、冰 32.110⨯ 干泥土 30.8410⨯ 沙石30.9210⨯铜30.3910⨯A ．不同物质的比热容不可能相同B ．夏天，在地上洒水会感到凉快，主要利用水的比热大的特性C ．比较水和沙石的比热容可知，沿海地区比内陆地区昼夜温差大D ．质量相等的铝块和铜块升高相同的温度，铝块吸收的热量多二、填空题13．如图甲所示的电流表，此时的读数是______A；如图乙所示，电压表盘上的指针示数是______V；如图丙所示，通电前指针向左偏转，造成该现象的原因是______。
一、选择题1．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间2．某校物理兴趣小组设计了一个电子身高测量仪。
0R是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。
如图的四个电路中，能够实现身高越高，电表示数越大的电路是（）A．B．C．D．3．下列关于电阻的说法正确的是（）A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比B．当导体中电流为零时，导体的电阻也为零C．一切导体的电阻都随着温度的升高而增大D．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大4．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电阻R1和R2中的电流分别为（）A．0.36A 1.8A B．0.28A 1.8A C．0.36A 1.44A D．1.44A 0.36A 5．2019年我国发行了第五套人民币，伍角硬币材质由钢芯镀铜合金改为钢芯镀镍。
选择铸造硬币的材料不需要考虑的因素是（）A．金属的耐腐蚀性B．金属的导电性C．金属的硬度D．金属的耐磨性6．即热式饮水机是一种不需反复加热的新产品，其内部电路由两只电磁阀、三只开关和一只电热丝组成。
开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关，当水温低于99℃时接通，高于99℃时自动断开。
两电磁阀分别用来控制冷水和热水的流出，需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热。
下列电路中符合要求的是（图中表示电磁阀）（）A．B．C．D．7．下列热现象的描述，说法正确的是（）A．敲碎煤块使煤充分燃烧能提高煤的热值B．将0℃的冰块放在0℃的冰箱内，一段时间后，冰的内能会增加C．锯条锯木板，锯条温度升高，是由于锯条从木板吸收了热量D．质量、初温相同的水和酒精，放出相同热量后混在一起，热量将从水传给酒精8．我们日照市推行“环保节能新时尚”活动，下列原理分析正确的是（）A．骑行自行车上安装的发电机是把机械能转化为内能B．实验室里的太阳能电池充电是把太阳能转化为电能C．替代电热水器的太阳能热水器是将太阳能转化为电能D．学校里使用的水冷空调是利用做功改变物体的内能9．如图所示，在试管内装些水，用橡胶塞塞住管口，对水加热。
九年级物理全册：期中测试题(时间：90分钟满分：100分)一、选择题(本题共10小题，每小题3分，共30分)1．关于分子和物体内能，下列说法正确的是(B)A．杯子里的水可以任意倒出，说明水分子间没有引力B．固体间能扩散，表明固体物质分子是运动的C．把0 ℃的冰块加热熔化成0 ℃的水，其内能不变D．用力搓手，手发热是通过热传递增加手的内能2．下列关于热现象的说法中正确的是(D)A．物体的温度越高所含的热量越多B．内燃机的做功冲程将机械能转化成内能C．打扫卫生时灰尘飞扬说明分子在永不停息地做无规则运动D．物质的比热容越大反映了物质吸收或放出热量的能力越强3．关于温度、热量、内能，以下说法正确的是(B)A．0 ℃的冰没有内能B．同一个物体，它的温度越高内能越大C．物体的温度越低，所含的热量越少D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变4．在热现象中，下列说法正确的是(D)A．冰在熔化过程中，要不断吸收热量，温度同时升高B．一个物体内能增加了，一定是吸收了热量C．新型燃料汽车实现了“零排放”，其效率已达到了100%D．初春培育水稻秧苗时，为了不使秧苗受冻，应该早晨多排水，傍晚多灌水5．(2018·河南)与头发摩擦过的塑料尺能“吸”起纸屑。
下列现象中“吸”的物理原理与其相同的是(C)A．挤压后的塑料吸盘“吸”在瓷砖上B．削平的铅柱挤压后会“吸”在一起C．干手搓开的新塑料袋“吸”在手上D．行驶的汽车的窗帘被“吸”出窗外6．(2019·娄底)用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动(如图所示)。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是(C)A.吸管和橡胶棒带异种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管得电子带负电D．吸管和餐巾纸摩擦时，吸管失电子带负电7．(2019·许昌市模拟)家庭卫生间要安装照明灯和换气扇(内部装有电动机)，有时需要二者各自独立工作，有时需要二者同时工作。
一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路2．如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A．小灯泡L1短路B．小灯泡L1断路C．电流表短路D．小灯泡L2断路3．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线的电阻小B．当导体两端的电压为零时，导体的电阻也为零C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻越小，表示导体对电流的阻碍作用越小4．下列说法正确的是（）A．自由电子定向移动会形成电流B．导体能够导电是因为导体内有大量的自由电子C．规定负电荷定向移动的方向为电流的方向D．摩擦起电的过程中创造了电荷5．对下列现象做出的解释正确的是（）A．花香扑鼻属于扩散现象B．破镜不能重圆说明分子之间存在斥力C．摩擦生热是通过热传递的方法改变物体内能的D．摩擦起电过程能量由电能转化为机械能6．即热式饮水机是一种不需反复加热的新产品，其内部电路由两只电磁阀、三只开关和一只电热丝组成。
开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关，当水温低于99℃时接通，高于99℃时自动断开。
两电磁阀分别用来控制冷水和热水的流出，需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热。
下列电路中符合要求的是（图中表示电磁阀）（）A．B．C．D．7．实验室里的一瓶酒精用去一半后，剩下的酒精（）A．密度、比热容、热值都不变B．密度、比热容、热值都变为原来的一半C．密度不变，比热容、热值变为原来一半D．密度、比热容变为原来一半，热值不变8．关于汽油机的四个冲程，下列说法正确的是（）A．吸气冲程，吸入的成分只有汽油B．压缩冲程，将内能转化为机械能C．做功冲程，当转速是1800r/min，1秒钟完成30个做功冲程D．排气冲程，废气带走了大部分的能量。
一、选择题1．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大2．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线的电阻小B．当导体两端的电压为零时，导体的电阻也为零C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻越小，表示导体对电流的阻碍作用越小3．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动如图所示，手持带负电的橡胶棒，靠近吸管B端，B端会远离橡胶棒，实验中（）A．摩擦时，吸管失去了电子B．与吸管摩擦的餐巾纸一直不带电C．吸管带负电D．吸管不带电4．下面的现象与微观解释正确的是（）A．一个带正电的物体吸引轻小物体，则轻小物体一定带负电B．摩擦起电创造出了正、负电荷C．电荷的移动便形成了电流D．350cm和的酒精混合后的总体积小于350cm的水3100cm，说明分子间有间隙5．如图所示，将发光二极管LED接入电路中，闭合开关，发现LED发光。
下列说法正确的是（）A．电流从电池的左边流出，从电池的右边流进B．电子从LED较短的引脚流入，从较长的引脚流出C．流过LED较长引脚的电流比较短引脚的大D．将电路中的干电池正负极对调，LED的亮度会稍微变暗6．如图所示的串联电路中，“○”处可以连接电流表或电压表测量电路中的电流或电压，则以下对“○”处判断正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a和b都是电流表D．a和b都是电压表7．下列有关能量转化的说法错误的是（）A．太阳能电池——太阳能转化为电能B．热机工作——内能转化为机械能C．电风扇工作——风能转化为机械能D．水力发电——机械能转化为电能8．下列过程中，将内能转化为机械能的是（）A．冬天搓手掌取暖的过程B．水蒸气向上顶起水壶盖的过程C．小孩沿滑梯下滑的过程D．流星在大气层中穿行的过程9．下列关于能量转化和转移现象的说法中，错误的是（）A．暖瓶塞跳起时，内能转化为机械能B．给蓄电池充电，电能转化为化学能C．内燃机的压缩冲程，机械能转化为内能D．用热水袋取暖时，能量的形式发生变化10．某学生用两个相同的热源分别对质量和初温相等的甲、乙两物质加热，并根据实验测得的数据分别画出甲、乙两物质的温度随加热时间变化的图线，如图所示。
一、选择题1．下列所提供的数据中符合实际的是（）A．中学生正常上楼时的功率约为150WB．教室里一盏日光灯正常工作时，电流约为15mAC．对人体安全的电压是220VD．一只鸡蛋从课桌面掉到地面，重力对它所做的功约为20J2．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表会被烧坏D．灯泡会被烧坏3．下列有关电学知识的说法中，正确的是（）A．摩擦起电是创造了电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．电流的方向与正电荷定向移动的方向相同4．某智能锁需通过“密码 指纹”两次识别成功才能开锁，第一次密码识别成功时仅有1S闭合，语音提示器发声；第二次指纹再识别成功时2S才闭合，开锁成功。
若用电动机工作模拟开锁成功，则符合要求的模拟电路是（）A．B．C．D．5．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。
如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒。
下列说法正确的是（）A．吸管不带电B．吸管和橡胶棒带的是异种电荷C．与吸管摩擦的餐巾纸一直不带电D．摩擦时，吸管得到电子6．如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
该平衡车电路部分安装有两个开关——电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。
开关S1未闭合，即使骑行者站立于路板上，电动机也无法启动。
图中的电路设计符合上述要求的是（）A．B．C．D．7．如图所示，是小普同学跟爷爷学习气功的四个基本动作，由此他联想到热机的四个冲程，以下与排气冲程最相似的是（）A．鼻孔吸气B．气沉丹田C．排山倒海D．打完收工8．60吨级目前世界上最先进的我国YF-75液氧甲烷火箭发动机。
一、选择题1．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：52．两个灯泡以某种方式接在某一电源上。
根据下列现象，能确定这两个灯泡一定并联的是（）A．灯泡的亮度相同B．通过灯泡的电流不等C．通过灯泡的电流相等D．灯泡两端的电压相同3．欧姆不仅发现了欧姆定律，还研究了决定电阻大小的因素。
如图有一个长方体的金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c电流沿箭头所指方向流过该金属时，其中电阻值最小的是（）A．B．C．D．4．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开5．下面的现象与微观解释正确的是（）A．一个带正电的物体吸引轻小物体，则轻小物体一定带负电B．摩擦起电创造出了正、负电荷C．电荷的移动便形成了电流D．350cm和的酒精混合后的总体积小于350cm的水3100cm，说明分子间有间隙6．下列为小华同学的物理笔记，说法不合理的是（）A．物体吸收了热量，内能增加，温度一定升高B．丝绸摩擦玻璃棒的过程中丝绸得到电子C．用水冷却汽车发动机，利用了水比热容大的性质D．使燃料燃烧更充分可提高热机的效率7．面点师傅炸油条时，用天然气将油加热至沸腾，把和好的面拉成长条放入油中炸至金黄。
关于涉及的物理知识，下列说法正确的是（）A．刚出锅的油条烫手，是由于油条含有的热量多B．闻到了油条的香味，说明分子在不停地做无规则运动C．天然气燃烧越充分，放出的热量越多，热值越大D．油条温度升高，是通过做功的方式来增大内能8．光发动机是一种把光能转化为机械能的装置，主要结构如下图所示。
在太阳光照射下，化学反应室内密封着的气态物质N2O4发生反应：N2O4（光照)=O2+2NO，导致室内气压增大；在无光条件下，室内发生“逆向反应”，导致室内气压减小。
一、选择题1．下列生活中常见的电流、电压值的描述，符合实际的是（）A．一节干电池的电压为2V B．人体的安全电压不高于36VC．手电筒工作时的电流约为10A D．家用电冰箱工作时的电流约为10mA 2．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。
现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了3．如图所示电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若将电压表接在b、d间，电压表无示数：若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。
则故障可能是（）A．灯泡断路B．灯泡短路C．电阻R短路D．开关断路4．如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。
由电路图可知（）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．开关S2可以控制整个电路D．将S1和S2都闭合，吹出的是热风5．如图所示，两个相同的验电器A和B，A与丝绸摩擦过的玻璃棒接触带电，再用C棒去同时接触两验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。
则下列说法正确的是（）A．A金属箔张角变小，说明它失去正电荷B．C棒与其手柄D均为导体C．当C棒接触两验电器的金属球时，电流方向为A到BD．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒6．即热式饮水机是一种不需反复加热的新产品，其内部电路由两只电磁阀、三只开关和一只电热丝组成。
开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关，当水温低于99℃时接通，高于99℃时自动断开。
两电磁阀分别用来控制冷水和热水的流出，需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热。
期中综合检测试题(时间：90分钟满分：100分)一、单项选择题(每小题3分，共36分)1．下列用电器与电水壶工作原理相同的是( B )2．如图所示，L1、L2分别标有“15 V 1 A”，“10 V 0.5 A”的字样，其中一盏灯正常发光时，它们的电功率之比是( A )A．4∶3 B．3∶4 C．5∶3 D．3∶2,第2题图) ,第3题图),第5题图)3．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是(灯泡的电阻随温度变化)( D )A．电流表示数变小，小灯泡变亮 B．电流表示数变大，小灯泡变暗C．电路消耗的总功率不变 D．电压表与电流表示数的比值变大4．现有“6 V 3 W”的灯泡L1和“6 V 6 W”的灯泡L2，将它们接入电路中，不考虑灯丝电阻的变化。
下列关于两只灯泡的说法正确的是( D )A．串联后接到12 V电源的两端，两灯均能正常发光B．串联工作时，L1和L2两端的电压之比为1∶2C．并联工作时，L1和L2中的电流之比为2∶1D．并联工作时，L1和L2中的电功率之比为1∶25．严寒冬季，我国北方哨兵脚上穿有电热靴。
一只靴内加热电路图如图所示，电源电压恒定，S2为三挡旋钮开关(金属片M可分别拔至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。
这只电热靴的低温挡为6 W，则其中温挡和高温挡分别为(A ) A．8 W，12 W B．8 W，24 W C．12 W，18 W D．12 W，24 W,第6题图) ,第7题图)6．三个相同的定值电阻都标有“10 W10 Ω”字样，它们的连接情况如图所示，若将它们接入电路，在保证三个电阻都安全的前提下，AB两端的电压最高不能超过( B ) A．20 V B．15 V C．10 V D．5 V7．如图所示，在甲、乙两地之间沿直线架设两条输电线，由甲地向乙地输电，两条输电线总电阻为10 Ω，甲地电源的电压为220 V不变，下列说法正确的是( A ) A．当乙地用户消耗的总功率增大时，相同时间内输电线上产生的热量增多B．乙地用户用电器上的电压仍为220 VC．在100 s的时间内，输电线上产生的热量为4.84×105 JD．若出现触电事故，应迅速直接用手拉开触电人员8．如图是小明家厨房安装的抽油烟机和照明灯的连接电路图。
下列说法正确的是(B )A．抽油烟机和照明灯只能同时工作B．抽油烟机和照明灯工作时，它们两端的电压一定相等C．抽油烟机和照明灯工作时，通过它们的电流一定相等D．抽油烟机和照明灯工作时，它们的功率一定相等9．小刚家有一个带有开关、指示灯和多个插孔的接线板，如图所示。
每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下列说法正确的是( B )A．“跳闸”的原因是接线板中的电路发生了断路B．“跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联10．“注意安全，珍惜生命”，下列在生活中的做法，符合安全用电原则的是( D ) A．家用电器着火，立即用水扑灭 B．在高压电线下放风筝C．打扫卫生时，用湿抹布擦拭插座面板 D．保险盒安装在总开关后面11．关于家庭电路和安全用电，下列说法正确的是( D )A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大B．使用空调时，必须使用两孔插座C．发现高压输电线掉在地面上时，可以走近用木棍挑开D．试电笔通常也用来检查电器设备的外壳是否带电12．如图为一种握力计和它的工作原理示意图。
电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5 Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大(弹簧的电阻不计)。
该握力计测量范围为0～300 N，电路中电流变化范围0.1～0.6 A。
则下列判断正确的是( B )A．握力300 N时电路中电流为0.6 AB．握力计工作电路的电源电压为3 VC．R1连入电路中的阻值变化范围0～30 ΩD．R2消耗的最小功率为0.5 W二、填空题(每小题1分，共14分)13．冰箱是常用的家用电器，它有金属外壳，用三脚插头及三孔插座将其外壳与__地线__(选填“火线”“零线”或“地线”)相连以防触电；在只有冰箱压缩机工作的情况下，家里标有“2000 r/(kW·h) ”的电能表转盘在6 min内转过20转，在这6 min内冰箱消耗的电能为__0.01__kW·h ，冰箱压缩机的电功率为__100__W。
14．一直流电动机的线圈电阻是4.4 Ω，当它接在220 V的电压下工作时，通过线圈的电流是 5 A，这时电动机消耗的电功率是__1100__W，线圈发热损失的功率是__110__W，该电动机的效率为__90%__。
15．在家庭电路中，电灯、插座、电视机的连接方式是__并联__(选填“串联”或“并联”)。
用电器越多电路中的总电流__越大__(选填“越大”或“越小”)，为了避免导线过热而烧坏，在电路中要__串联__(选填“串联”或“并联”)熔丝。
16．如图所示，电源电压为17 V保持不变，灯泡L标有“12 V 6 W”字样，闭合开关S后，当滑片P置于b端时，小灯泡正常发光，此时电路消耗的总功率为__8.5__W，滑动变阻器的最大阻值为__10__Ω；若当滑片P置于b端时，将图中的小灯泡L换成一个“12 V 12 W”的小灯泡L1，则小灯泡L1的实际功率__小于__(选填“等于”“大于”或“小于”)12 W。
17．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6 V 1.2 W”字样，R为20 Ω的定值电阻。
小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I—U关系图象。
当电压表的示数为2 V时，通过小灯泡L的电流为__0.3__A；调节电源电压，当电路消耗的总功率为1.35 W时，小灯泡的实际功率为__0.9__W。
三、作图题(共9分)18．(4分)为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关S1(现场有人，S1闭合；现场无人，S1断开)以及可见光自动开关S2(白天，S2闭合；夜间，S2断开)控制电路可达到目的，请完成电路连接。
解：如图：19．(5分)小刚的爸爸在自家盖的房间里安装了一盏“220 V100 W”的顶灯和一盏“220 V 5 W”的壁灯。
他打算把这两盏灯并联，用一个普通的拉线开关来控制。
但接完后，合上闸刀开关，发现壁灯亮，顶灯不亮。
他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状。
试画出他错接的电路图。
解：如图：四、实验探究题(共21分)20．(14分)在“测定小灯泡额定功率”的实验中(所用灯泡的额定电压U0＝3.8 V)。
(1)小强小组采用甲图的方案，闭合开关后，发现无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6 V，则电路中出现的故障可能是__灯泡断路__；排除故障后，调节滑动变阻器，直到电压表的示数为3.8 V，观察到电流表示数如乙图所示，则小灯泡的额定功率为__1.14__W。
(2)小刚小组设计了另一种实验方案(如丙图所示，其中电源电压未知，电阻R的阻值已知)。
①电路如图丙所示，请你在图丁中按电路图用笔画线代替导线连接好电路；解：①如图所示：②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。
数据处理：先算出小灯泡的电阻R L ＝__I 1R I 2－I 1__(请你用所测的物理量表示)，再根据P 0＝U 02R L，计算出小灯泡的额定功率。
他们按此方案测量，发现实验结果与真实值相差较大，原因是__灯丝电阻随温度的变化而变化__。
仔细分析后，他们认为要准确测出小灯泡的额定功率，只需将上述步骤②改为开关S拨到位置1，移动滑片P ，使电流表示数为__3.8 V R__。
(3)若小刚小组的实验方案中，将一只电流表改为一只电压表，请你重新设计一个实验电路图，测量小灯泡的额定功率(将实验电路图画在下面，不需要说明实验步骤)。
解：如图21．(7分)如图所示，甲、乙两个完全相同的玻璃瓶内有阻值分别为R 甲、R 乙的电阻丝，瓶中插入温度计a 、b 。
(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油。
闭合开关一段时间，可以通过温度计__升高的温度__情况，判断电阻丝产生热量的多少。
此方案是探究在__电流__相同、通电时间相同的情况时，电流通过电阻丝产生的热量与__电阻__大小的关系。
(2)在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R 甲__等于__R 乙时，可以比较不同物质的吸热能力。
若温度计a 比温度计b 温度升高得快，则甲、乙两瓶内液体的比热容关系是c 甲__小于__c 乙。
(均选填“等于”“大于”或“小于”)五、计算题(共20分)22．(10分)随州香菇远销世界各地，但种植香菇需细心呵护。
如图为“神农”牌香菇种植塑料温棚内的电路图，灯泡L 上标有“220 V 100 W”。
一天中夜晚和白天耗电情况以及电路连接状况见下表(不考虑R 1、R 2阻值的变化)。
黑夜K 1、K 2、K 3均闭合 10小时 耗电11度 白天K 2闭合，K 1、K 3均断开 14小时 耗电5.6度(1)R 2的阻值；(2)R 1的阻值。
解：(1)K 1、K 2、K 3都闭合时，L 与R 2并联，灯一夜耗电W L ＝P L t ＝0.1 kW×10 h ＝1 kW·h ，W 2＝W 总－P L ＝11 kW·h －1 kW·h ＝10 kW ·h ＝3.6×107 J ，由W ＝UIt ＝U 2R t 得，R 2＝U 2t W ＝（220 V ）2×10×3600 s 3.6×107 J＝48.4 Ω (2)白天，K 2闭合，K 1、K 3断开，R 1、R 2串联，由W ＝UIt ＝U 2R t 得，串联总电阻R 串＝U 2t 白W 白＝（220 V ）2×14×3600 s 5.6×3.6×106 J＝121 Ω，R 1＝R 串－R 2＝121 Ω－48.4 Ω＝72.6 Ω23．(10分)武汉市某小学的学生发明的电热课椅获得了国家专利。
这一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图所示。
