崂应3012H型自动烟尘（气）测试仪操作作业指导书崂应3012H型烟尘采样仪操作规程一、仪器名称：崂应3012H型动压平衡自动跟踪等速烟尘采样仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。
各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。
三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。
②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。
③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。
⑤测烟气温度时，仪器插上烟气测温探头。
⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。
注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。
2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。
通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。
3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。
4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。
5、手持采样管和堵塞采样孔时要戴防护手套，防止烫伤。
6、现场接电源时，请勿用仪器试电，确认220V交流电后接通仪器电源，防止误接其它工业用电，损坏仪器。
7、对静电干扰的烟道，电源一定要有安全地。
8、干燥剂（硅胶）变色约三分之二时，应及时更换，以保证干燥能力。

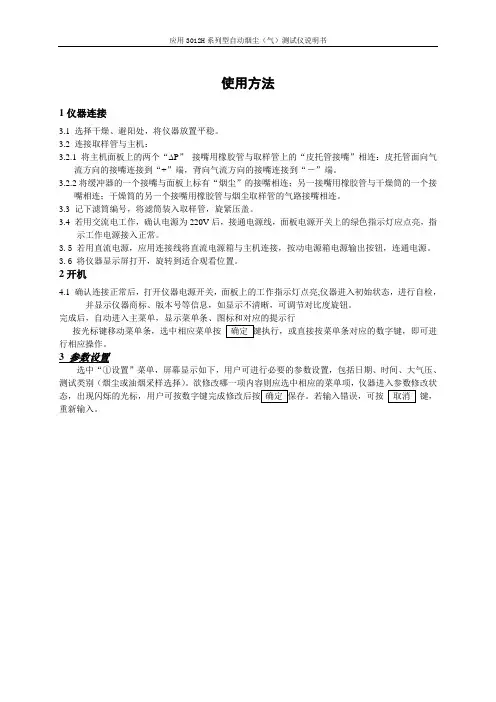

应用3012H系列型自动烟尘（气）测试仪说明书
使用方法
1仪器连接
3.1 选择干燥、避阳处，将仪器放置平稳。
3.2 连接取样管与主机：
3.2.1将主机面板上的两个“ P”接嘴用橡胶管与取样管上的“皮托管接嘴”相连：皮托管面向气
流方向的接嘴连接到“+”端，背向气流方向的接嘴连接到“－”端。
3.2.2将缓冲器的一个接嘴与面板上标有“烟尘”的接嘴相连；另一接嘴用橡胶管与干燥筒的一个接
嘴相连；干燥筒的另一个接嘴用橡胶管与烟尘取样管的气路接嘴相连。
3.3 记下滤筒编号，将滤筒装入取样管，旋紧压盖。
3.4 若用交流电工作，确认电源为220V后，接通电源线，面板电源开关上的绿色指示灯应点亮，指
示工作电源接入正常。
3.5 若用直流电源，应用连接线将直流电源箱与主机连接，按动电源箱电源输出按钮，连通电源。
3.6 将仪器显示屏打开，旋转到适合观看位置。
2开机
4.1 确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮,仪器进入初始状态，进行自检，
并显示仪器商标、版本号等信息，如显示不清晰，可调节对比度旋钮。
完成后，自动进入主菜单，显示菜单条、图标和对应的提示行
按光标键移动菜单条，选中相应菜单按
行相应操作。
3 参数设置
选中“①设置”菜单，屏幕显示如下，用户可进行必要的参数设置，包括日期、时间、大气压、测试类别（烟尘或油烟采样选择）。
欲修改哪一项内容则应选中相应的菜单项，仪器进入参数修改状
键，重新输入。
崂应3012H型自动烟尘（气）测试仪操作规程1目的建立一个自动烟尘（气）测试仪的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2 适用范围各种锅炉、工业炉窑的烟尘排放浓度、折算浓度与排放总量的测定；测试仪配上烟油取样器，可以进行油烟采样；各类除尘设备的效率的测定；烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；烟气含氧量、空气过剩系数的测定；烟气含湿量的测定；烟气连续测量仪器准确度的评估和校准；各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度折算浓度和排放总量的测定；其它适用场合。
3 职责3.1使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行。
3.2使用完毕后必须严格按照本作业指导书的要求对仪器作适当清洁，完整填写试用记录。
3.3保管人员要做好日常保养与维护，并做好记录。
3.4仪器负责人：定期检擦仪器使用、维护状况，确保仪器正常运行。
4 技术参数4.1烟尘部分技术指标：4.2烟气部分技术指标：5操作程序5.1采样前准备：5.1.1滤筒前处理和称重。
用铅笔将滤筒编号，在（105-110）℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。
用感量不低于0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。
5.1.2干燥剂的装填。
将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。
5.1.3检查仪器功能。
确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。
5.2开机确认连接正常后，打开测试仪电源开关，面板上的工作指示灯亮，测试仪进入初始工作状态，进行自检，并显示商标、版本号等信息。
自检结束后，自动进入主菜单。
移动光标至相应菜单条，按“OK”键执行该项任务；说直接按菜单条对应的数字（○1-○8）键，也可执行该项任务。

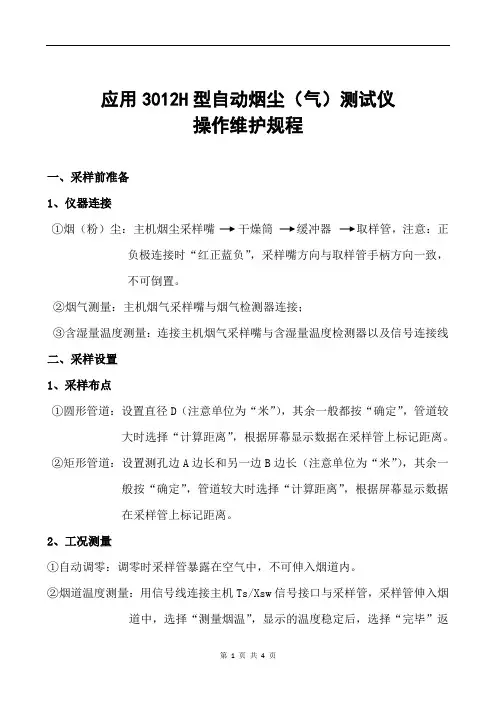

应用3012H型自动烟尘（气）测试仪操作维护规程一、采样前准备1、仪器连接①烟（粉）尘：主机烟尘采样嘴干燥筒缓冲器取样管，注意：正负极连接时“红正蓝负”，采样嘴方向与取样管手柄方向一致，不可倒置。
②烟气测量：主机烟气采样嘴与烟气检测器连接；③含湿量温度测量：连接主机烟气采样嘴与含湿量温度检测器以及信号连接线二、采样设置1、采样布点①圆形管道：设置直径D（注意单位为“米”），其余一般都按“确定”，管道较大时选择“计算距离”，根据屏幕显示数据在采样管上标记距离。
②矩形管道：设置测孔边A边长和另一边B边长（注意单位为“米”），其余一般按“确定”，管道较大时选择“计算距离”，根据屏幕显示数据在采样管上标记距离。
2、工况测量①自动调零：调零时采样管暴露在空气中，不可伸入烟道内。
②烟道温度测量：用信号线连接主机Ts/Xsw信号接口与采样管，采样管伸入烟道中，选择“测量烟温”，显示的温度稳定后，选择“完毕”返回，记录烟温。
③预测流速：按烟尘采样连接主机与采样管，将采样管伸入烟道中，用布堵严密封，选择“预测流速”测量完毕后，选择“完毕”退出，记录流速和选取相应直径的采样嘴。
④湿度测量：连接气路并用信号线连接含湿量温度检测器和主机的信号接口，旋下含湿量温度检测器的透明容器，加水至红色刻度线，旋紧，不可倾斜或倒置，伸入烟道中，选择“测量湿度”，待显示的湿度数值稳定后，选择“完毕”返回，记录含湿量。
3、烟气测量①烟气校准：连接主机烟气采样嘴和烟气取样器接嘴，将烟气取样器暴露在空气中，选择“烟气校准”，待显示数值稳定（约两分钟）后，选择“开始校准”，待含氧量接近21%，有害气体接近0，选择“完毕”返回。
②烟气测量：将烟气取样器伸入烟道中，用布密封采样口，选择“烟气测量”，待显示数值稳定后，选择“计平均”，约3分钟后结束测量，选择“完毕”保存数据，仪器自动进入传感器清洗，（注意烟气测量完毕必须清洗，否则影响传感器寿命。
）待传感器回零后，选择“完毕”返回。

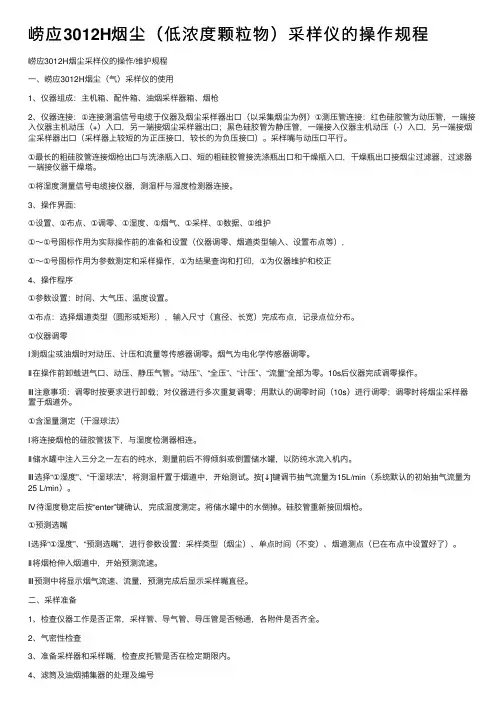

崂应3012H烟尘（低浓度颗粒物）采样仪的操作规程崂应3012H烟尘采样仪的操作/维护规程⼀、崂应3012H烟尘（⽓）采样仪的使⽤1、仪器组成：主机箱、配件箱、油烟采样器箱、烟枪2、仪器连接：①连接测温信号电缆于仪器及烟尘采样器出⼝（以采集烟尘为例）①测压管连接：红⾊硅胶管为动压管，⼀端接⼊仪器主机动压（+）⼊⼝，另⼀端接烟尘采样器出⼝；⿊⾊硅胶管为静压管，⼀端接⼊仪器主机动压（-）⼊⼝，另⼀端接烟尘采样器出⼝（采样器上较短的为正压接⼝，较长的为负压接⼝）。
采样嘴与动压⼝平⾏。
①最长的粗硅胶管连接烟枪出⼝与洗涤瓶⼊⼝、短的粗硅胶管接洗涤瓶出⼝和⼲燥瓶⼊⼝，⼲燥瓶出⼝接烟尘过滤器，过滤器⼀端接仪器⼲燥塔。
①将湿度测量信号电缆接仪器，测湿杆与湿度检测器连接。
3、操作界⾯：①设置、①布点、①调零、①湿度、①烟⽓、①采样、①数据、①维护①～①号图标作⽤为实际操作前的准备和设置（仪器调零、烟道类型输⼊、设置布点等），①～①号图标作⽤为参数测定和采样操作，①为结果查询和打印，①为仪器维护和校正4、操作程序①参数设置：时间、⼤⽓压、温度设置。
①布点：选择烟道类型（圆形或矩形），输⼊尺⼨（直径、长宽）完成布点，记录点位分布。
①仪器调零Ⅰ测烟尘或油烟时对动压、计压和流量等传感器调零。
烟⽓为电化学传感器调零。
Ⅱ在操作前卸载进⽓⼝、动压、静压⽓管。
“动压”、“全压”、“计压”、“流量”全部为零。
10s后仪器完成调零操作。
Ⅲ注意事项：调零时按要求进⾏卸载；对仪器进⾏多次重复调零；⽤默认的调零时间（10s）进⾏调零；调零时将烟尘采样器置于烟道外。
①含湿量测定（⼲湿球法）Ⅰ将连接烟枪的硅胶管拔下，与湿度检测器相连。
Ⅱ储⽔罐中注⼊三分之⼀左右的纯⽔，测量前后不得倾斜或倒置储⽔罐，以防纯⽔流⼊机内。
Ⅲ选择“①湿度”、“⼲湿球法”，将测湿杆置于烟道中，开始测试。
按[↓]键调节抽⽓流量为15L/min（系统默认的初始抽⽓流量为25 L/min）。
![3012H说明书正文[1]](https://img.taocdn.com/s1/m/83e6c5c9770bf78a652954f1.png)

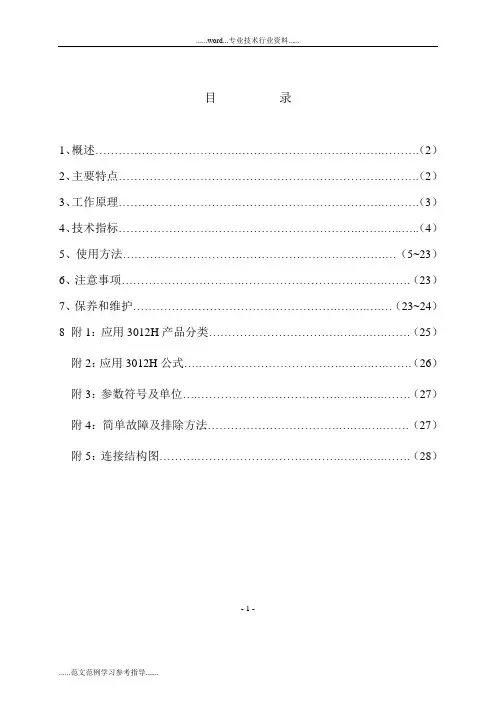

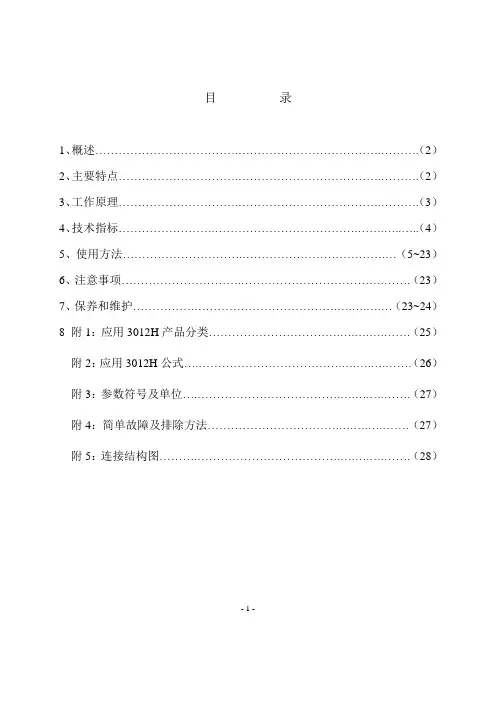

目录1、概述 (2)2、主要特点 (2)3、工作原理 (3)4、技术指标 (4)5、使用方法………………………….……………………………….…（5~23）6、注意事项 (23)7、保养和维护…………….……………………………….….….….…（23~24）8 附1：应用3012H产品分类 (25)附2：应用3012H公式 (26)附3：参数符号及单位 (27)附4：简单故障及排除方法 (27)附5：连接结构图 (28)- 1 -1. 概述应用3012H系列型自动烟尘（气）测试仪是我所在国内率先推出的交直流两用型烟尘（气）测试仪。
该机技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境保护总局的连续周期检定。
应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。
主要适用于：1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。
1.2该仪器配上油烟取样器，可以进行油烟采样。
1.3各类除尘设备效率的测定。
1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。
1.5烟气含氧量、空气过剩系数的测定。
1.6干、湿球温度的测定。
1.7烟气连续测量仪器准确度的评估和校准。
1.8各种锅炉、工业炉窑的烟气SO2、NO、NO2、CO等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定（可选）。
1.9其它可应用的场合。
2、主要特点2.1自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。
2.2能测量干、湿球温度（用于计算含湿量）、含氧量仪器内集成了氧传感器、干、湿球温度传感器。
能测量包括动压、静压、全压、烟气流速、干、湿球温度（用于计算含湿量）、含氧量、烟气排放量、空气过剩系数在内的所有参数。
2.3能测量烟气浓度和烟气排放量可选用内置进口传感器的机型，用于测量烟气瞬时浓度、折算浓度和烟气排放总量，具有测量精度高、使用寿命长等特点。

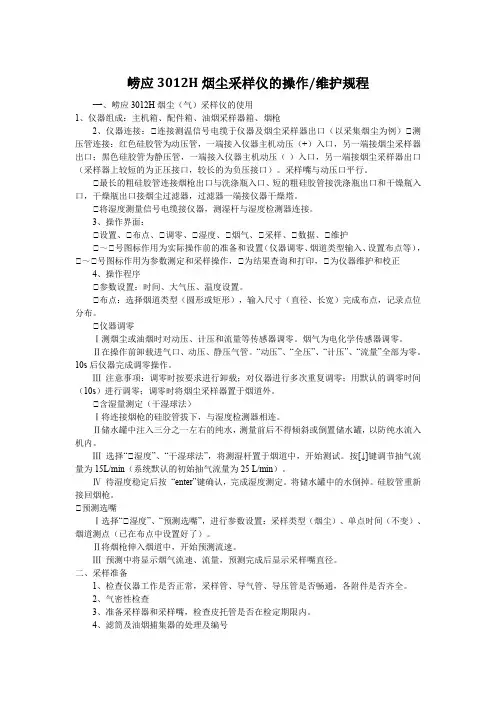

崂应3012H烟尘采样仪的操作/维护规程一、崂应3012H烟尘（气）采样仪的使用1、仪器组成：主机箱、配件箱、油烟采样器箱、烟枪2、仪器连接：①连接测温信号电缆于仪器及烟尘采样器出口（以采集烟尘为例）①测压管连接：红色硅胶管为动压管，一端接入仪器主机动压（+）入口，另一端接烟尘采样器出口；黑色硅胶管为静压管，一端接入仪器主机动压（-）入口，另一端接烟尘采样器出口（采样器上较短的为正压接口，较长的为负压接口）。
采样嘴与动压口平行。
①最长的粗硅胶管连接烟枪出口与洗涤瓶入口、短的粗硅胶管接洗涤瓶出口和干燥瓶入口，干燥瓶出口接烟尘过滤器，过滤器一端接仪器干燥塔。
①将湿度测量信号电缆接仪器，测湿杆与湿度检测器连接。
3、操作界面：①设置、①布点、①调零、①湿度、①烟气、①采样、①数据、①维护①～①号图标作用为实际操作前的准备和设置（仪器调零、烟道类型输入、设置布点等），①～①号图标作用为参数测定和采样操作，①为结果查询和打印，①为仪器维护和校正4、操作程序①参数设置：时间、大气压、温度设置。
①布点：选择烟道类型（圆形或矩形），输入尺寸（直径、长宽）完成布点，记录点位分布。
①仪器调零Ⅰ测烟尘或油烟时对动压、计压和流量等传感器调零。
烟气为电化学传感器调零。
Ⅱ在操作前卸载进气口、动压、静压气管。
“动压”、“全压”、“计压”、“流量”全部为零。
10s后仪器完成调零操作。
Ⅲ注意事项：调零时按要求进行卸载；对仪器进行多次重复调零；用默认的调零时间（10s）进行调零；调零时将烟尘采样器置于烟道外。
①含湿量测定（干湿球法）Ⅰ将连接烟枪的硅胶管拔下，与湿度检测器相连。
Ⅱ储水罐中注入三分之一左右的纯水，测量前后不得倾斜或倒置储水罐，以防纯水流入机内。
Ⅲ选择“①湿度”、“干湿球法”，将测湿杆置于烟道中，开始测试。
按[↓]键调节抽气流量为15L/min（系统默认的初始抽气流量为25 L/min）。
Ⅳ待湿度稳定后按“enter”键确认，完成湿度测定。
目录1、概述 (2)2、主要特点 (2)3、工作原理 (3)4、技术指标 (4)5、使用方法………………………….……………………………….…（5~23）6、注意事项 (23)7、保养和维护…………….……………………………….….….….…（23~24）8 附1：应用3012H产品分类 (25)附2：应用3012H公式 (26)附3：参数符号及单位 (27)附4：简单故障及排除方法 (27)附5：连接结构图 (28)- 1 -1. 概述应用3012H系列型自动烟尘（气）测试仪是我所在国内率先推出的交直流两用型烟尘（气）测试仪。
该机技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境保护总局的连续周期检定。
应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。
主要适用于：1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。
1.2该仪器配上油烟取样器，可以进行油烟采样。
1.3各类除尘设备效率的测定。
1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。
1.5烟气含氧量、空气过剩系数的测定。
1.6干、湿球温度的测定。
1.7烟气连续测量仪器准确度的评估和校准。
1.8各种锅炉、工业炉窑的烟气SO2、NO、NO2、CO等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定（可选）。
1.9其它可应用的场合。
2、主要特点2.1自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。
2.2能测量干、湿球温度（用于计算含湿量）、含氧量仪器内集成了氧传感器、干、湿球温度传感器。
能测量包括动压、静压、全压、烟气流速、干、湿球温度（用于计算含湿量）、含氧量、烟气排放量、空气过剩系数在内的所有参数。
2.3能测量烟气浓度和烟气排放量可选用内置进口传感器的机型，用于测量烟气瞬时浓度、折算浓度和烟气排放总量，具有测量精度高、使用寿命长等特点。

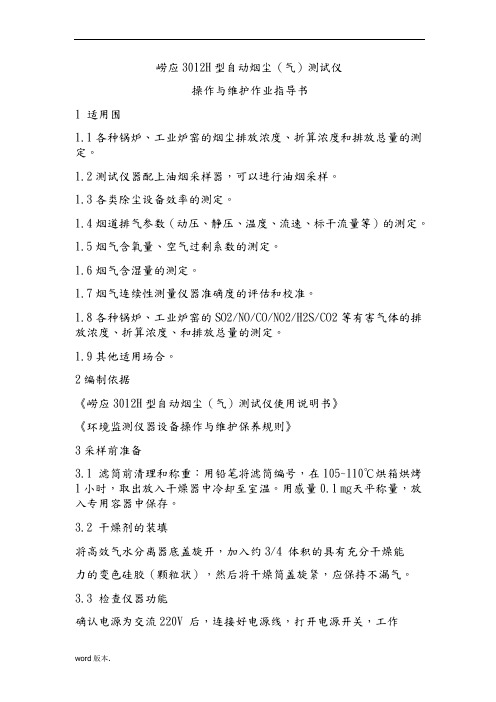

崂应3012H型自动烟尘（气）测试仪操作与维护作业指导书1 适用围1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。
1.2测试仪器配上油烟采样器，可以进行油烟采样。
1.3各类除尘设备效率的测定。
1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。
1.5烟气含氧量、空气过剩系数的测定。
1.6烟气含湿量的测定。
1.7烟气连续性测量仪器准确度的评估和校准。
1.8各种锅炉、工业炉窑的SO2/NO/CO/NO2/H2S/CO2等有害气体的排放浓度、折算浓度、和排放总量的测定。
1.9其他适用场合。
2编制依据《崂应3012H型自动烟尘（气）测试仪使用说明书》《环境监测仪器设备操作与维护保养规则》3采样前准备3.1 滤筒前清理和称重：用铅笔将滤筒编号，在105~110℃烘箱烘烤1小时，取出放入干燥器中冷却至室温。
用感量0.1㎎天平称量，放入专用容器中保存。
3.2 干燥剂的装填将高效气水分离器底盖旋开，加入约3/4 体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保持不漏气。
3.3 检查仪器功能确认电源为交流220V 后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。
3.4 开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检。
自检结束后，自动进入主菜单。
3.5 参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、眼纹类型、大气压类别、皮托管系数、防倒吸功能。
3.6 采样布点在主菜单状态，移动光标至“②布点”菜单，按“OK”键进入烟道布点界面，按提示选择烟道类型，按”OK“键即可进入烟道类型设置界面。
3.7 工况测量在主菜单状态，移动光标至“③工况”菜单，按“OK”键进入工况测量界面，连接好气路及信号线，并将取样管置于空气中。
选中“①自动调零”菜单，按“OK”键进入自动调零界面，当所有压力数值均回到零且保持不变时，按“OK”键结束调零。

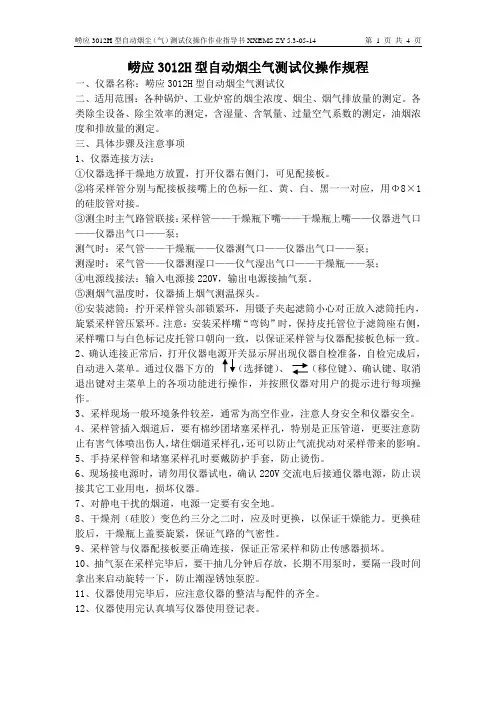

崂应3012H型自动烟尘气测试仪操作规程一、仪器名称：崂应3012H型自动烟尘气测试仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。
各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。
三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。
②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。
③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。
⑤测烟气温度时，仪器插上烟气测温探头。
⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。
注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。
2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。
通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。
3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。
4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。
5、手持采样管和堵塞采样孔时要戴防护手套，防止烫伤。
6、现场接电源时，请勿用仪器试电，确认220V交流电后接通仪器电源，防止误接其它工业用电，损坏仪器。
7、对静电干扰的烟道，电源一定要有安全地。
8、干燥剂（硅胶）变色约三分之二时，应及时更换，以保证干燥能力。

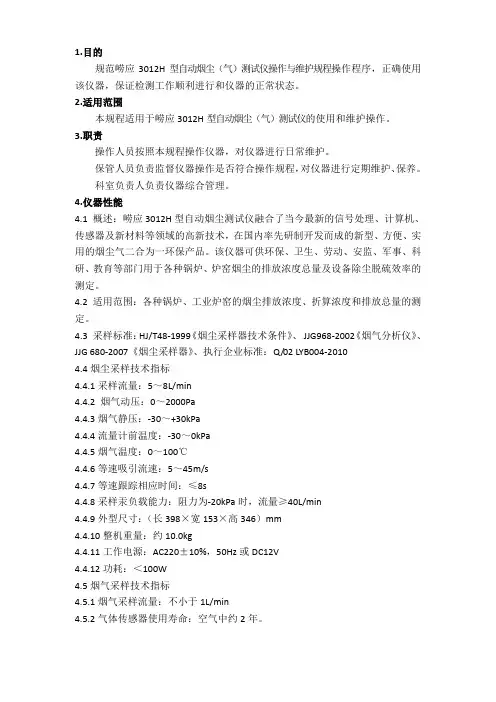

1.目的规范崂应3012H型自动烟尘（气）测试仪操作与维护规程操作程序，正确使用该仪器，保证检测工作顺利进行和仪器的正常状态。
2.适用范围本规程适用于崂应3012H型自动烟尘（气）测试仪的使用和维护操作。
3.职责操作人员按照本规程操作仪器，对仪器进行日常维护。
保管人员负责监督仪器操作是否符合操作规程，对仪器进行定期维护、保养。
科室负责人负责仪器综合管理。
4.仪器性能4.1 概述：崂应3012H型自动烟尘测试仪融合了当今最新的信号处理、计算机、传感器及新材料等领域的高新技术，在国内率先研制开发而成的新型、方便、实用的烟尘气二合为一环保产品。
该仪器可供环保、卫生、劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟尘的排放浓度总量及设备除尘脱硫效率的测定。
4.2 适用范围：各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。
4.3 采样标准：HJ/T48-1999《烟尘采样器技术条件》、JJG968-2002《烟气分析仪》、JJG 680-2007《烟尘采样器》、执行企业标准：Q/02 LYB004-20104.4烟尘采样技术指标4.4.1采样流量：5～8L/min4.4.2 烟气动压：0～2000Pa4.4.3烟气静压：-30～+30kPa4.4.4流量计前温度：-30～0kPa4.4.5烟气温度：0～100℃4.4.6等速吸引流速：5～45m/s4.4.7等速跟踪相应时间：≤8s4.4.8采样汞负载能力：阻力为-20kPa时，流量≥40L/min4.4.9外型尺寸：（长398×宽153×高346）mm4.4.10整机重量：约10.0kg4.4.11工作电源：AC220±10%，50Hz或DC12V4.4.12功耗：＜100W4.5烟气采样技术指标4.5.1烟气采样流量：不小于1L/min4.5.2气体传感器使用寿命：空气中约2年。
4.6环境温度：（-20～50）℃4.7环境湿度：（0～95）%RH4.8大气压力：（86～106）kPa5.操作说明5.1 采样前准备5.1.1滤筒前处理和称重：用铅笔将滤筒编号，在105～110℃烘箱内烘烤1小时，取出放入干燥箱中冷却至室温。
崂应3012H型自动烟尘(气)测试仪作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII标识：XXEMS ZY 5.3-05-14崂应3012H型自动烟尘（气）测试仪操作作业指导书（操作规程、自校方法、量值溯源框图）编制：________________审核：________________批准：________________生效：崂应3012H型烟尘采样仪操作规程一、仪器名称：崂应3012H型动压平衡自动跟踪等速烟尘采样仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。
各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。
三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。
②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。
③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。
⑤测烟气温度时，仪器插上烟气测温探头。
⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。
注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。
2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。
通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。
3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。
鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青 岛 崂 山 应 用 技 术 研 究 所崂应3012H型自动烟尘(气)测试仪使用说明书目 录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (26)11 运输贮存及维护保养 (27)12 简单故障及排除方法 (27)13 公式 (28)14 其他介绍 (30)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H 型自动烟尘(气)测试仪使用说明书版权所有 翻印必究1崂应3012H 型自动烟尘(气)测试仪1 1 产品概述产品概述产品概述崂应3012H 型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H 自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。
该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。
研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。
产品型式批准证书号：（2000）鲁技计样字第106号。
产品制造计量器具许可证编号：CMC 鲁制02000015号。
2 2 适用范围适用范围适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样； c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定； e) 烟气含氧量、空气过剩系数的测定； f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO 2、NO、NO 2、CO、H 2S、CO 2等有害气体的排放浓度、折算浓度和排放总量的测定； i) 其它适用场合。
应用3012H型自动烟尘（气）测试仪操作维护规程一、采样前准备1、仪器连接①烟（粉）尘：主机烟尘采样嘴干燥筒缓冲器取样管，注意：正负极连接时“红正蓝负”，采样嘴方向与取样管手柄方向一致，不可倒置。
②烟气测量：主机烟气采样嘴与烟气检测器连接；③含湿量温度测量：连接主机烟气采样嘴与含湿量温度检测器以及信号连接线二、采样设置1、采样布点①圆形管道：设置直径D（注意单位为“米”），其余一般都按“确定”，管道较大时选择“计算距离”，根据屏幕显示数据在采样管上标记距离。
②矩形管道：设置测孔边A边长和另一边B边长（注意单位为“米”），其余一般按“确定”，管道较大时选择“计算距离”，根据屏幕显示数据在采样管上标记距离。
2、工况测量①自动调零：调零时采样管暴露在空气中，不可伸入烟道内。
②烟道温度测量：用信号线连接主机Ts/Xsw信号接口与采样管，采样管伸入烟道中，选择“测量烟温”，显示的温度稳定后，选择“完毕”返回，记录烟温。
③预测流速：按烟尘采样连接主机与采样管，将采样管伸入烟道中，用布堵严密封，选择“预测流速”测量完毕后，选择“完毕”退出，记录流速和选取相应直径的采样嘴。
④湿度测量：连接气路并用信号线连接含湿量温度检测器和主机的信号接口，旋下含湿量温度检测器的透明容器，加水至红色刻度线，旋紧，不可倾斜或倒置，伸入烟道中，选择“测量湿度”，待显示的湿度数值稳定后，选择“完毕”返回，记录含湿量。
3、烟气测量①烟气校准：连接主机烟气采样嘴和烟气取样器接嘴，将烟气取样器暴露在空气中，选择“烟气校准”，待显示数值稳定（约两分钟）后，选择“开始校准”，待含氧量接近21%，有害气体接近0，选择“完毕”返回。
②烟气测量：将烟气取样器伸入烟道中，用布密封采样口，选择“烟气测量”，待显示数值稳定后，选择“计平均”，约3分钟后结束测量，选择“完毕”保存数据，仪器自动进入传感器清洗，（注意烟气测量完毕必须清洗，否则影响传感器寿命。
）待传感器回零后，选择“完毕”返回。
目录1、概述 (2)2、主要特点 (2)3、工作原理 (3)4、技术指标 (4)5、使用方法………………………….……………………………….…（5~23）6、注意事项 (23)7、保养和维护…………….……………………………….….….….…（23~24）8 附1：应用3012H产品分类 (25)附2：应用3012H公式 (26)附3：参数符号及单位 (27)附4：简单故障及排除方法 (27)附5：连接结构图 (28)- 1 -1. 概述应用3012H系列型自动烟尘（气）测试仪是我所在国内率先推出的交直流两用型烟尘（气）测试仪。
该机技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境保护总局的连续周期检定。
应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。
主要适用于：1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。
1.2该仪器配上油烟取样器，可以进行油烟采样。
1.3各类除尘设备效率的测定。
1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。
1.5烟气含氧量、空气过剩系数的测定。
1.6干、湿球温度的测定。
1.7烟气连续测量仪器准确度的评估和校准。
1.8各种锅炉、工业炉窑的烟气SO2、NO、NO2、CO等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定（可选）。
1.9其它可应用的场合。
2、主要特点2.1自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。
2.2能测量干、湿球温度（用于计算含湿量）、含氧量仪器内集成了氧传感器、干、湿球温度传感器。
能测量包括动压、静压、全压、烟气流速、干、湿球温度（用于计算含湿量）、含氧量、烟气排放量、空气过剩系数在内的所有参数。
2.3能测量烟气浓度和烟气排放量可选用内置进口传感器的机型，用于测量烟气瞬时浓度、折算浓度和烟气排放总量，具有测量精度高、使用寿命长等特点。
文件名称：崂应3012H型自动烟尘(气)测试仪操作规程文件编号Document No.版次Version修改次数No. of Updated页码/页数Page /Total Pages修改内容修改人批准人批准日期修改前修改后文件名称：崂应3012H 型自动烟尘(气)测试仪操作规程文件编号 Document No. 版 次 Version 修改次数 No. of Updated 页码/页数 Page /Total Pages 1. 目的：本标准操作规程规定了使用崂应3012H 型自动烟尘(气)测试仪进行烟气测试及烟尘采集的操作方法。
2. 适用范围：适用于使用崂应3012H 型自动烟尘(气)测试仪测定烟气含量及烟尘采集。
3. 职责：3.1 仪器管理员：负责崂应3012H 型自动烟尘(气)测试仪的定期维护和管理。
3.2 测试人员：负责崂应3012H 型自动烟尘(气)测试仪的使用和日常维护。
4. 内容：4.1 整机组成及使用连接图4.1.1 整套测试仪由测试仪主机、烟尘多功能取样管（以下简称取样管）、烟气含湿量温度检测器、烟气取样器、热敏打印机、高效气水分离器等构成。
详见图1。
1.测试仪主机2.烟尘多功能取样管3.烟气含湿量温度检测器4.烟气取样器5.烟气预处理器（可选）6.热敏打印机7.高效气水分离器图1 测试仪整机组成图4.1.2 烟尘采样时，按图2所示连接。
1234567文件名称：崂应3012H 型自动烟尘(气)测试仪操作规程文件编号 Document No. 版 次 Version 修改次数 No. of Updated 页码/页数 Page /Total Pages1.烟温/含湿量信号线2.烟尘多功能取样管3.测试仪主机4.Ф12×18硅橡胶管5.高效气水分离器6.Ф8×14橡胶管 7、Ф4×8橡胶管（橙色，连接测试仪△P“+”接嘴和取样管“+”接嘴）8、Ф4×8橡胶管(蓝色,连接测试仪△P“-”接嘴和取样管“-”接嘴）图2 烟尘采样连接示意图4.1.3 烟气含湿量采样时，按图3所示连接。
