YAESU(八重洲)FT-7800快速设置信道频率方法（非标准频差）
一.直通频率的储存方法：
1.进入VFO模式（频率模式），用手咪输入频率。
2.长按手咪P2键，屏幕上频道号跳动，选择合适的频道号。
3.长按P2键，进行储存。
当屏幕上显示“----”时，按发射键一次。
4.短按V/M键，退回到频率模式。
完成。
二.中继频率的储存方法（适合标准频差以及非标准频差）：
1.在VFO模式下，输入上行频率。
2.长按P2键，屏幕上频道号闪烁，选择下行频率储存的频道号，长按发射键，同时长按P2键，存入上行频率。
三、储存哑音及发射功率
1.短按v/m键回到频道模式。
（屏幕上显示下行频率，和-+符号，按手咪后，出现上行频率，松手咪后，返回显示下行频率）
2.长按 BANDSET 键进入机器主菜单。
用大旋钮选择42号菜单，短按 BANDSET键进入42号菜单，用大旋钮选择 ENC ，短按 BANDSET 键，回到主菜单。
选择44号菜单，短按 BANDSET ，用大旋钮选择合适的哑音值，短按 BANDSET 键，回到主菜单。
3.按发射键一次。
按 LOW 选择合适的功率后。
4.长按P2键。
屏幕桑频道号闪烁，选择第2步确定的频道号，长按P2键，屏幕上出现 “------”，按发射键一次。
5.按V/M键，回到频道模式。
完成。
（BG9ACZ整理）。

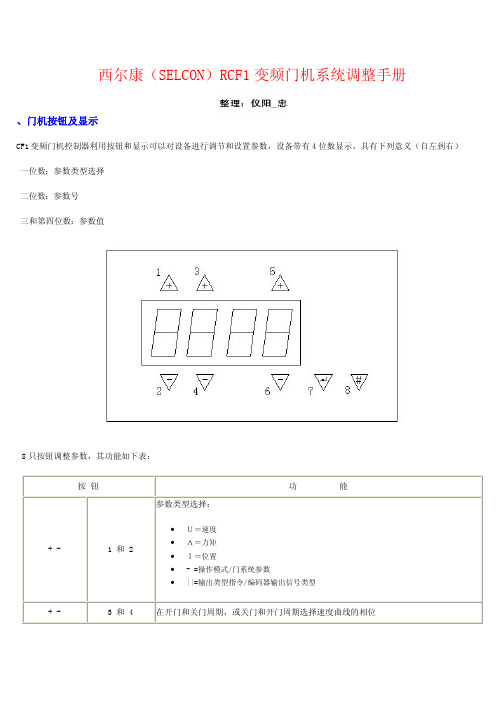

西尔康（SELCON）RCF1变频门机系统调整手册整理：增清、门机按钮及显示CF1变频门机控制器利用按钮和显示可以对设备进行调节和设置参数，设备带有4位数显示，具有下列意义（自左到右）一位数：参数类型选择二位数：参数号三和第四位数：参数值8只按钮调整参数，其功能如下表：按钮功能+-1和2参数类型选择：∙Ｕ＝速度∙Ａ＝力矩∙Ｉ＝位置∙-=操作模式/门系统参数∙||=输出类型指令/编码器输出信号类型+-3和4在开门和关门周期，或关门和开门周期选择速度曲线的相位+-5和6参数值调正∙在“自学习模式”中，按住按钮5不放就能将门打开，∙在“手动模式”中，发出“开门”或“关门”指令←┚7存储已改的参数（按住按钮至少2秒钟，直至屏幕闪烁一次）#8插入出厂设定的值（启动装置时，按住按钮）←┚和#7和8一起工作模式/参数设置模式互换（同时按住2个按钮2秒以上）-和←┚2和7一起激活自学习模式。
、参数设置模式换到参数设置模式：同时按住7和8。
从工作模式转到参数设置模式。
择参数：按1和2选择参数类型，按3或4选择参数号择参数值：按5或6可改变参数值。
储已改的参数：按住7至少3秒，直至屏幕闪烁一次。
出设置模式：同时按住7和8，门机控制器返回到正常模式。
、系统参数和操作类型表参数缺少值工厂设置值意义-100操作类型：00=电梯控制柜发出门指令01=用按钮5和6手动操作。
02=自动开门、关门、开门-209设定电机转数的前两位数（缺省值为900转/分）-300设定电机转数的后两位数（缺省值为900转/分）-450设定电源频率（50Hz）-530位置继电器开关点（以%计算）-650设定旋转编码器每转脉冲数（例50）-760设定传动比（减速比）缺省值60=减速比1：6.0 -8不用参数-917根据电机确定基本力距(调节范围从14到20)对于工业电梯从14到16对于滑动电机,SELCON电梯从17到20.-000以不同的方式显示参数00=门位置显示以%计.01=显示编码器的直接计数值02=电机电缆上的即时频率值03=开关门循环计数器,以循环/10计,按任意键显示循环/100,可以显示超过99990次循环的计数值、门位置参数门位置参数出厂设定设置范围门系统的调整意义1041-5释放速度的开始1177-28开门加速的开始12309-50开门加速的结束137011-89开门减速的开始149113-96开门减速的结束97不可调整开门接近速度的开始15758-97关门加速的结束16306-95关门减速的开始17134-93关门减速的结束2不可调整关门接近速度的开始15758-97关门力监测范围的开始113365-99关门力监测范围的结束、力距参数力距参数出厂设置设置范围根据门系统的调整意义A0602%-100%关门锁紧力距A1600%-11.xx开门释放力距A25011.xx-12.xx加速和减速力距A35012.xx-13.xx快速开门力距A45113.xx-99%开门接近加距A55199%-15.xx加速和减速力距A65016.xx-17.xx快速关门力距A76017.xx-113.xx关门接近力距A8600-99%自学习期间的力距A9300-99%减小的力距、速度参数速度参数出厂设定调节范围根据门系统的调整意义U0102-25关门位置的理论速度U1142-32门刀释放速度（离合器范围）U2702-99开门高速速度U382-32开门接近速度U4102-25开门位置的理论速度U5502-75关门高速速度U662-32关门接近速度U7252-49自学习运行期间的速度和无编码器运行时速度、门速曲线调整图。
YAESU FT-450功能与操作一、开机与关机开机和关机都是按压ON/OFF钮1秒。
二、接收信号开机后，旋转DSP/SEL按钮，这是一个三向钮（左、右和下压）。
举例：接收13.107USB，下压一下，看到最前面三位数闪动，用三向钮旋到13.1再按压三向钮一下，再旋末尾两位数到10（由于步进的关系不能直接转到07的），这时就要用大旋钮(细调)调到07的位置。
按带上下箭头的MODE模式钮，调到USB模式。
收到信号了，如需要调整DSP（数字信号处理），按一下DSP钮，屏幕上出现箭头，每按压一下DSP钮，箭头滚动，此时再用DSL/SEL钮（运用该键的三向）逐项调整到最顺耳的听感。
三、本机DSP数字信号处理的含义CONTOUR 周期、等高线。
NOTCH 陷波滤波器。
DNR 动态降噪。
WIDTH 带宽。
—SHIFT＋调整DSP总体的中心通频率响应特性等级。
AM SSB FM…..模式不同，以上的条目也会有所不同。
（LSB下边带USB 上边带，SSB是单边带的总称，）四、右上角的接收模块剖图从左到右ANT天线入，ATT－IPO－R.FLT－NB－AGC 一步步的模块信号处理流程，ATT信号衰减、IPO射频前置放大器、NB 杂讯消除器、AGC自动增益控制。
对应ATT/IPO钮、NB钮进行开关，ON为开，OFF为关；R.FLT修平滤波器总是为开状态。
AGC钮可设置快（FAST）慢SLOW，也可以自动（AUTO）选择。
五、大旋钮及旁边的按钮大旋钮起细调之作用，只有在SSB模式下可调，AM和FM模式下不能调。
配合波段BAND上下按钮作粗选，大旋钮作细调，按下快键FAST，大旋钮的速度增大一倍。
调准后可按下LOCK锁定频率。
VFO变频器提供了A和B两个频率，只要按A/B键就可以互相切换了，A＝B那个按钮，是令VFO－B的频率与VFO－A一样，相反A与B一致也成立，这些钮主要是为了使用上的方便快捷。
KEYER是电键的按钮；CLAR为精调按钮，按下，屏幕显示0，00，旋大旋钮起作用，它提供了上下9.9k的精调，再次按下，回复原来的频点。

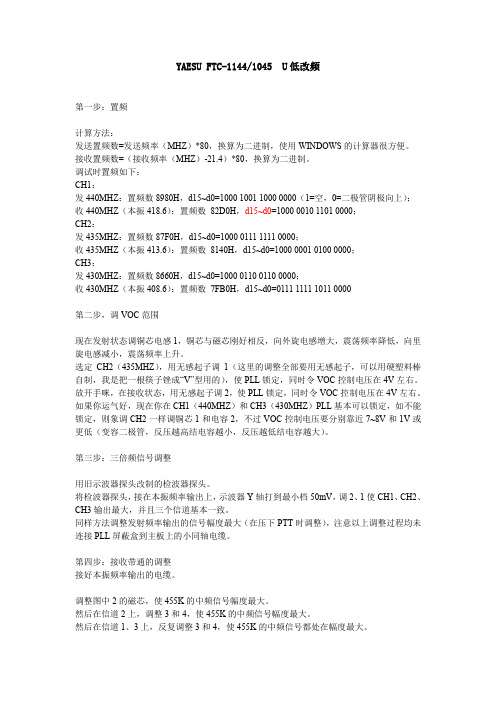

YAESU FTC-1144/1045 U低改频第一步：置频计算方法：发送置频数=发送频率（MHZ）*80，换算为二进制，使用WINDOWS的计算器很方便。
接收置频数=（接收频率（MHZ）-21.4）*80，换算为二进制。
调试时置频如下：CH1：发440MHZ：置频数8980H，d15~d0=1000 1001 1000 0000（1=空，0=二极管阴极向上）；收440MHZ（本振418.6）：置频数82D0H，d15~d0=1000 0010 1101 0000；CH2：发435MHZ：置频数87F0H，d15~d0=1000 0111 1111 0000；收435MHZ（本振413.6）：置频数8140H，d15~d0=1000 0001 0100 0000；CH3：发430MHZ：置频数8660H，d15~d0=1000 0110 0110 0000；收430MHZ（本振408.6）：置频数7FB0H，d15~d0=0111 1111 1011 0000第二步，调VOC范围现在发射状态调铜芯电感1，铜芯与磁芯刚好相反，向外旋电感增大，震荡频率降低，向里旋电感减小，震荡频率上升。
选定CH2（435MHZ），用无感起子调1（这里的调整全部要用无感起子，可以用硬塑料棒自制，我是把一根筷子锉成“V”型用的），使PLL锁定，同时令VOC控制电压在4V左右。
放开手咪，在接收状态，用无感起子调2，使PLL锁定，同时令VOC控制电压在4V左右。
如果你运气好，现在你在CH1（440MHZ）和CH3（430MHZ）PLL基本可以锁定，如不能锁定，则象调CH2一样调铜芯1和电容2，不过VOC控制电压要分别靠近7~8V和1V或更低（变容二极管，反压越高结电容越小，反压越低结电容越大）。
第三步：三倍频信号调整用旧示波器探头改制的检波器探头。
将检波器探头，接在本振频率输出上，示波器Y轴打到最小档50mV，调2、1使CH1、CH2、CH3输出最大，并且三个信道基本一致。
Ft8500操作说明菜单设置：FT8500断电时间过长，重新接电开机后，设置菜单会重新回到初始状态，但是存储的频道参数不会丢失，这机设计就是这样，由于初始状态菜单是日文的，估计不知道怎样设置，现告诉怎样把菜单设成英文状态，先按目录键——屏幕下方显示菜单日文——用五维摇杆上下键调到12项——摇杆向右一下应该是显示33项——向下调到44项——压下摇杆确定进入44项菜单——往左或右选择日文还是英文——压下摇杆确定菜单里后面[ ]里的数字表示这个菜单里的选项数目。
如：MUTE SET [3]就表示MUTE SET 这个菜单下面有三个选项主段频道：短按手米上的pwr键或者机器面板上的旋钮以及发射键下面的那个键，可以变换左右频道为主段频道。
频率调整：Vfo状态下，五维摇杆上下可以以MHZ来调整频率，左右（背面的AB键以及面板的大旋钮）可以以设定的步进值来调整频率。
此状态下，数字键可以直接输入频率。
亚音：数字键盘下的tong键可以加上或取消亚音和ctcssRpt键：负频差、正频差Rev键：倒频键D/MR键：频道模式和vfo模式切换U/U或V/V控制：长按频道音量控制键听到提示音以后可以改变频道显示模式由V/U变为U/U或V/V模式频率写入：在vfo状态下设置好频点及差频、亚音后，按MNU键进入MEMORY FUNCTIONS菜单，选择MEMORY WRITE选项后，用方向键依次选择储存信道组和信道以及频道名称（也可不输），按MNU键退出即可。
自动关机、发射限时、屏幕对比度、背光强度、实时电压菜单：按MNU键进入MISC SET菜单，选择AUTO POWER OFF进行自动关机调整，选择TIME-OUTTIMER进行自动关机调整, 选择LCD CONTRAST进行屏幕对比度调整,选择Dimmer进行调整背光亮度，选择DC POWER CHECK查看实时电压频差调整：按MNU键进入REPEATER SET菜单，选择RPTR进行调整步进及亚音频调整：按MNU键进入STEP/TONG SET菜单，分别在选择STEP SET和TONG SELECT选项进行调整<MEMORY FUNCTIONS> 记忆功能01:MEMOPY WRITE 记忆输入（频率储存）02:MEMOPY CLEAR 记忆清除03:HOME CHANNEL WRITE 首页频道写入04:VFO WRITE VFO 写入<STEP/TONE SET> 步进/亚音设置05：STEP SIZE 步进值06：TONE SELECT 亚音<REPEATER SET> 中继器的设置07：RPTR SHIFT 频差值08：AUTO RPTR SHIFT 自动频差ON OFF<DTMF SET> DTMF 设置09：DTMF AUTODIAL 双音多频自动拨号10：AUTODIAL MEMORY 自动拨号记忆11：DTMF MONITOR 双音多频监测<MESSAGE SET> 消息集12:MESSAGE FORMAT 消息格式13:MESSAGE WRITE 消息写入14:MESSAGE STORAGE 消息存储15:MESSAGE CW MONITOR 消息CW 监测<PAGER SET> 寻呼机组16：PAGING CODE 寻呼代码17：PAGING TX DELAY 寻呼发射延迟18：ANSWER-BACK MODE 解答回模式19：PAGER RINGER 寻呼机振铃20：PAGING ALERT 寻呼警示21：PAGER REPETITION 寻呼机复诵22：PAGING MONITOR 寻呼监测23：ONE TOUCH PAGER SET 一触摸寻呼机组<PINGER SET> 声波发射设置24:PINGER TONE 声波发射音调25:PINGER INTERVAL 声波发射间隔26:PINGER REPETITION 声波发射复诵27:PINGER MONITOR 声波发射监测<MISC SET> 其他设置28：AUTO POWER OFF 自动关机29：TIME-OUT TIMER 时间-OUT计时器30：LCD CONTRAST LCD对比度31：DIMMER 灯光亮度32：DC POWER CHECK DC电源检查<FUNCTION SET> 功能设置33：DIRECT FREQ ENTRY 直接频率输入34：KEYPAD BEEPER 按键音35：SUB BAND OPERATION SUB波段操作36：INTEL BAND DISPLAY INTEL操作波段显示37：SCAN SPEED SELECT 扫描速度选择38：SCAN PESUME MODE 扫描恢复模39：CW SPEED SET CW 速度设置40：DATA JACK SELECT 数据插口选择41：DATA BAUD RATE 数据波特率42：A/N TAG DISPLAY A / N标签显示43：FREQ DISPLAY 频率显示44：MENU SELECT 菜单语言选择<LOCK SET> 锁定设置45:LOCK SELECT 锁定选择46：PTT LOCK PTT锁定<MUTE SET> 静音设置47:MUTE TIME 静音时间48:MUTE LEVEL 静音等级49:AUTO MUTE 自动静音<SPECT DISP SET> 显像DISP 设置50:SIGNAL WIDTH 信号宽度51:SIGNAL SPACING 信号间距52:SPAN MARKERS 量程标记扩频：FT-8500 extended RX/TXThe mod is easy. This will give you 137-174mhz and 410-470mhz Tx/Rx.1. Disconnect power and antenna (like, you would’nt of done it already.)2. Open up the case by removing the screws and gently removing the cover and unpluging the speaker.3. Locate and CUT the GREEN WIRE on the CONTROL BOARD ( the vertical board behind the control panel.4. Reassemble the radio.5. RESET THE MICROPROCESSOR (so much for the memory!)(press and hold [D/M] & [REV] & [ENT] & turn the power on)(turn off the radio).(press and hold [SCAN] & [HOME] & turn on the radio – extended RX mod).。
YAESU FT-10R简易操作说明（BH7MSB）一、按键功能：1、面板正面左侧带橘红色圆点的VOL L键的功能是，按一下进入音量调整（旋动面板右侧的大旋钮）。
接着按一下显示时钟（当然时钟功能打开才有用），再按一下退出时钟。
2、长按面板正面左侧带橘红色圆点的VOL L键进入F头的主菜单，这时旋动面板右侧的大旋钮可选择你所需要进入的菜单，按一下面板右侧中间的向右键进入此菜单功能选择并旋动面板右侧的大旋钮调整所需功能，然后按一下向右键确认，最后按一下带橘红色圆点的VOL L键退出。
3、面板右侧的上下键在正常使用时，用来选择每个频段的如U、V、AM、FM、WFM等。
4、面板顶部按键，左侧PTT发射键。
最右侧的是开关机和锁键，长按开关机按一下锁住按键再按一下退锁。
中间上下键是用来选择快速功能菜单的，F键是用来选择你所需菜单功能的。
二、时钟的启用和调整：启用时钟请进入主菜单，到F9选择ON启用时钟确认后退出菜单。
按VOL L键两次显示屏出现时间，再长按VOL L键进入时间相关设定菜单，这时显示为T1闪烁按向右键一次显示时间，长按向右键时数闪烁，旋转旋钮调整。
按向下键分数闪烁调整好后按向右键确认，然后按VOL L键退出。
要回到频道模式再按一次VOL L键。
三、蓝呀对码：蓝牙模块是按装在面板内的。
按住VOL L键不要松开再按开机键，这时面板显示SF1-COPY RLL1号菜单，请旋转旋钮至7号菜单按PTT键确认后会显示数字，这时再输入你所要使用的蓝呀耳机的码最后再按PTT键确认。
当然这之前蓝呀耳机是关机的。
按下PTT 键后立即打开蓝呀耳机电源记住按住蓝呀耳机电源不要松开当听到你的蓝呀耳机有对码确认声传来（每一种蓝呀耳机的对码确认声都不一样的您自己感觉）就成功了四、常用菜单：主菜单：F8是声控功能设置，F12是调整背光亮度，F24是差频自动开启及关闭，F25是上差或下差设置，F26是调整上差或下差值，F36调整数字哑音DCS码，F38是调整静噪深浅度，F39是调整模拟哑音值，F40是设置哑音开启及关闭，F41是调整频率步进值（在VFO模式下可用），F46是声控发射选择。
奥的斯电梯变频器重要参数的设定 - 电梯电梯变频器是利用沟通电动机的同步转速随电机电压频率变化而变化的特性而实现电动机调速运行的装置，其中，有几个参数的设定格外重要，将直接影响电梯变频器的合理使用。
以下是奥的斯电梯变频器几个重要参数的设定：1.如何设定加、减速时间电机加速度dw/dt取决于加速转矩（Tt,T1），而奥的斯电梯配件的变频器在启、制动过程中的频率变化率则由用户设定。
若电机转动惯量J、电机负载变化按预先设定的频率变化率升速或减速时，有可能消灭加速转矩不够，从而造成电机失速，即电机转速与变频器输出频率不协调，从而造成过电流或过电压。
因此，需要依据电机转动惯量和负载合理设定加、减速时间，使奥的斯电梯配件的变频器的频率变化率能与电机转速变化率相协调。
检查此项设定是否合理的方法是按阅历选定加、减速时间设定。
若在启动过程中消灭过流，则可适当延长加速时间；若在制动过程中消灭过流，则适当延长减速时间；另一方面，加、减速时间不宜设定太长，时间太长将影响生产效率，特殊是频繁启、制动时。
我们将加速时间设定为15s,减速时间设定为5s。
2.频率跨跳V/f把握奥的斯电梯配件的变频器驱动异步电机时，在某些频率段。
电机的电流、转速会发生振荡，严峻时系统无法运行，甚至在加速过程中消灭过电流爱护使得电机不能正常启动，在电机轻载或转动量较小时更为严峻。
因此变通奥的斯电梯配件的变频器均备有频率跨跳功能，用户可以依据系统消灭振荡的频率点，在V/f曲线上设置跨跳点及跨跳点宽度。
当电机加速时可以自动跳过这些频率段，保证系统正常运行。
3.过负载率设置该设置用于变频器和电动机过负载爱护。
当变频器的输出电流大于过负载率设置值和电动机额定电流确定的OL设定值时，奥的斯电梯配件的变频器则以反时限特性进行过负载爱护（OL），过负载爱护动作时变频器停止输出。
4.奥的斯电梯配件的电机参数的输入奥的斯电梯配件的变频器的参数输入项目中有一些是电机基本参数的输入，如电机的功率、额定电压、额定电流、额定转速、极数等。
