中星9号频率符号率和极化方式

中星9号直播卫星接收天线的调整与电视节目接收
唐保平;张西影
【期刊名称】《有线电视技术》
【年(卷),期】2009(016)005
【摘要】中星9号直播卫星位于东经92．2。

E，采用成熟的商用SB4100平台，是一颗大功率、高可靠、长寿命的广播电视直播卫星。

共有多组直播卫星转发器用于直播卫星村村通的上行传输，转发器带宽为36MHz，Ku波段，下行中心频率为11．84GHz、11．88GHz、11．92GHz、11．96GHz，下行极化为左旋圆极化。

信号采用四相相移键控QPSK方式调制，信道编码率为3／4，滚降系数为0．25，符号率为28．8Msps。

【总页数】1页(P109)
【作者】唐保平;张西影
【作者单位】安徽省阜阳市有线电视网络公司;安徽省太和县广播电视局
【正文语种】中文
【中图分类】TN94
【相关文献】
1.中星九号直播卫星接收天线的安装与调试 [J], 张波
2.卫星接收天线的调整与卫星电视节目接收 [J], 博战捷;王继成
3.卫星接收天线的调整与卫星电视节目接收 [J], 博战捷;王继成
4.混凝土反射面接收中星九号——记制作直播卫星地面接收站的广播电视网络工程的实践 [J], 林国刚
5.渐进佳境的"村村通"电视接收系统——兼谈中星9号直播卫星的接收 [J], 沈永明
因版权原因，仅展示原文概要，查看原文内容请购买。

小锅卫星接收频率等具体参数如果卫星小锅没有信号，先拔掉信号线，在恢复出厂设置，需要输入0000/9999，然后在插上信号线，进行设置：92.2度中星9号卫星，KU波段，村村通一代机，下行频率11880，极化，左旋，符号率28800，前向纠错3/4；免费节目有；视频V-PID 音频A-PID中央电视台-综合频道2100 2101中央电视台-财经频道3571 1630中央电视台-军事·农业2120 2121中央电视台-科学·教育频道2632 2040四川康巴藏语卫视频道2140 2141中央电视台-社会与法频道3875 2869兵团卫视1391 2964中央电视台-新闻频道1456 3045中央电视台-少儿频道3978 2877中国教育电视一台2638 3644北京卫视3494 1180天津卫视2894 2429云南卫视2491 1667西藏卫视汉语2530 2531西藏卫视藏语2540 2541陕西卫视2449 3098下行频率12100 极化右旋符号率28800 前向纠错3/4 一代机村村通，免费节目有；视频V-PID 音频A-PID 河北卫视3885 4089山西卫视2969 3411内蒙古卫视汉语2260 2261内蒙古卫视蒙古语2270 2271辽宁卫视3891 2203吉林卫视2649 3029延边卫视2300 2301黑龙江卫视2706 3539新疆维语经济生活频道2330 2331新疆维语综艺频道2320 2321浙江卫视2215 3585安徽卫视1447 3139新疆电视台-汉语新闻综合频道2600 2601新疆电视台-维语新闻综合频道2610 2611新疆电视台-哈萨克语新闻综合频道2620 2621陕西农林卫视1088 2675下行频率12140 极化右旋符号率28800 前向纠错3/4 一代机村村通，免费节目有；视频V-PID 音频A-PID福建东南卫视2981 3746江西卫视3711 1794新疆哈语综艺频道2400 2401河南卫视1189 1627湖北卫视3279 4086湖南卫视2317 2806新疆少儿频道2440 2441广西卫视3253 2445重庆卫视1151 1146四川卫视2389 1919贵州卫视3884 3196甘肃卫视2037 3534青海藏语频道2580 2581宁夏卫视3053 3846一共有46套节目。

最新中星9号卫星接收机调节方法及参数1、移动电视台的位置或删除电视台的方法：选择需要移动或删除的电视台—→按换台键和声音大小中间的按钮“确认”—→然后在按“1”就会出现“请输入密码”—→按数字键输入密码“9999” （或“0000”）①按数字“1”，然后按上下键（即换台键）即可以上下移动该电视台的位置。

-→②按数字键“4”，再按“确认”键，即可删除该电视台。

2、修改电视台的音频PID （即电视台的画面与声音不对应）方法：按“菜单”键——→用上下键（即换台键）选“参数设置” ——→按“确认” 键——→选“节目参数设置” ——→按“确认” 键（ 出现视频PID 、音频PID 码） ——→用上下键（即换台键）选“音频PID ” ——→按“确认” 键——→按数字键把下面该电视台对应的“音频PID ”码输入进去就好（即修改“音频PID ”码）——→按“确认” 键——→按“退出”键（出现是否保存画面）——→用左右键 （即声音大小键）选“是” ——→按“确认” 键即可。

（用同样的方法修改时钟PID 可以调节声音与口型不同步）3、差台（没有46个台）解决方法【凯恩斯737和727（澜起芯片）】： 按遥控菜单---→参数设置---→转发器参数设置--→按1 添加一组转发器（注意：添加的这一组转发器，要通过按音量键使“信号质量”的显示条颜色应为绿色），→然后依次把下行频率改成11892 --→符号率改成08800 ---→极化方式改成左旋。

保存退出---→自动搜索。

92.2度中星9号2014年4月23日升级 最新参数3、澜起芯片和中天联科双模机公告，已经完美解决卫星升级。

一：艾雷特266，海森，001，凯恩斯666（中天联科芯片）：先恢复出厂设置→退出→按节目列表→调到北京卫视→按数字9→把下行频率11880改成11892。

符号率28800改成08800 保存退出后再特殊搜索，部分声音不对，按红键修改就可以了二：这次卫星调整，以前停产其他机器（如果老是自动搜索零台）请在手动收索里面自己添加转发器下行11892 符号率08800 左旋 6个节目下行12100 符号率28800 右旋 20个节目下行12140 符号率28800 右旋 20个节目都去收索下就出来46个频道了，这次升级超级密码9999,5555这些的密码不一定有用，请用普通密码0000去搜索。

中星9号频率符号率和极化方式现在还没有，将来一旦增加节目了你可以按照下面的方法操作。

中星9号接收机增加节目调整步骤：菜单→系统设置→确认→输入超级密码（9999）（有的机器不是9999）→确认→选择手动搜索→按音量左键→选择频点序号5→确认→输入相应的频率及符号率→确认→退出。

中星9号卫星升级后节目参数中星9号卫星升级后，节目参数调整后工程机在前端系统中的解决方案, 因为节目参数调整，节目流已不再是标准的节目流，节目黑屏，常规功能复用器无法正常分析节目参数，所以需要在复用器中用手动方式设置一个PMT表，把节目参数重新映射一下。

1、PMT PID可以设为与原节目号一致（现在的流中也是一致的）。

2、PCR PID可以设为与现在的视频PID一致（现在的流中是不一致的）。

足球王国接收机用什么升级工具?足球王国ADE266的机子，HTV930F+A VL1108Ga+M88T52000,10芯面板单晶数据足球王国ADE266 1晶 10芯 IC:HTV903F+AVL1108Ga+M88T52000足球王国ADE266的机子，华亚HTV930F+A VL1108Ga+M88T52000,10芯面板单晶数据看里面是什么芯片组合了，华亚的用华亚刷机工具，看芯片组合到网上下载就可以了，华亚的话我有华亚串口升级工具说明1、解压缩后打开HY Serial Upgrade_tool下的serial_app.exe在下面升级文件那一栏右边有个三个点的按钮那是选择文件路径的按钮。

2、装入文件(必须是扩展名为Img的文件。

可直接将*.bin文件扩展名改为*.img 文件即可)以后，在文件偏移下面的两个框里面吧两个10000都改为03、接好串口线从PC到STB。

串口线为一边公头一边母头。

平行线。

按开始按钮。

然后开启STB电源即可看到升级软件下面有进度条出现。

进度条走完以后，机器升级完成，出现开机画面。

注意：不支持Flash空片升级。

中星9号直播卫星接收的相关资料中星9号直播卫星村村通体系，信道编码方法现已断定为外国自主研制的ABS-S规范，由欧洲开发的，已在我国运用十年的DVB-S在直播卫星开播后，成为了前史。

据广电总局科技司发布的直播卫星村村通白皮书泄漏，为了撑持具有我国自主知识产权的技能产物，推动民族工业的开展，直播卫星“村村通”信道编码选用功率更高、具有国内自主知识产权、具有国际先进水平的ABS-S规范；一起，组织进行了AVS 和DRA等新颁国标、行标在播送电视卫星传输范畴的测验作业。

中星9号直播卫星最多可以播出48套电视中星9号直播卫星，最多可以一起播出48套电视节目，一起还可以供给48套播送节目和数据节目。

一期直播卫星“村村通”节目渠道具有最多可播出48 套规范清晰度数字电视节目和48套立体声播送节意图才能，详细播送电视节目组织由国家播送电影电视总局另文发布。

直播卫星“村村通”渠道一起供给数据播送、电子节目攻略（EPG）及机顶盒软件晋级等效劳。

节目渠道是节目集成与播出的前端，包括节目源收集体系、编码复用体系、数据播送播出体系、电子节目攻略播出体系和机顶盒软件晋级体系等。

一期直播卫星“村村通”节目渠道节目源来自地上光传输网络和卫星传输。

一切节目源信号均被还原为SDI 和AES/EBU 数字基带信号，经主备挑选后送编码复用体系处置。

一期直播卫星“村村通”节目渠道包括4个传输流，对应4套编码复用体系，每套编码复用体系可将12 套电视节目、12 套播送节目、数据播送、EPG 以及机顶盒晋级数据编码复用为一个传输流供卫星传输体系运用。

体系选用计算复用技能，每套电视节意图视频动态编码规模为500kbps~10Mbps、均匀编码速率为3.2Mbps，立体声伴音编码速率为128kbps；立体声播送节意图编码速率为128kbps。

为使广阔乡村大众既能收听、收看播送电视节目，又能取得免费信息效劳，直播卫星“村村通”渠道一起可供给数据播送效劳。

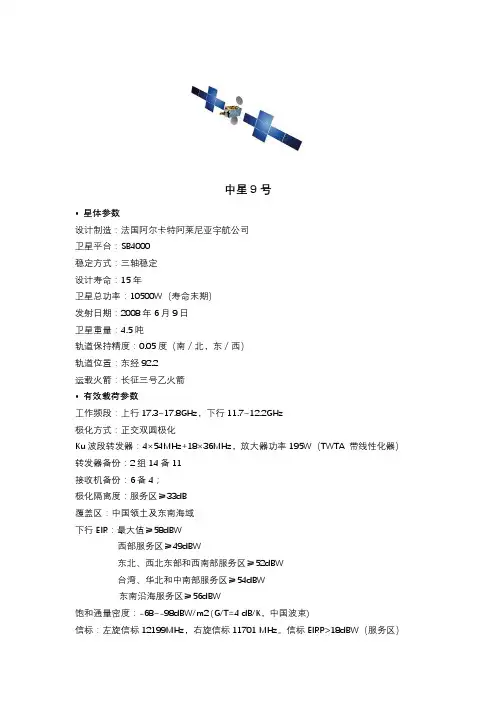

中星9号
•星体参数
设计制造：法国阿尔卡特阿莱尼亚宇航公司
卫星平台：SB4000
稳定方式：三轴稳定
设计寿命：15年
卫星总功率：10500W（寿命末期）
发射日期：2008年6月9日
卫星重量：4.5吨
轨道保持精度：0.05度（南／北，东／西）
轨道位置：东经92.2
运载火箭：长征三号乙火箭
•有效载荷参数
工作频段：上行17.3~17.8GHz，下行11.7~12.2GHz
极化方式：正交双圆极化
Ku波段转发器：4×54MHz+18×36MHz，放大器功率195W（TWTA 带线性化器）转发器备份：2组14备11
接收机备份：6备4；
极化隔离度：服务区≥33dB
覆盖区：中国领土及东南海域
下行EIR：最大值≥58dBW
西部服务区≥49dBW
东北、西北东部和西南部服务区≥52dBW
台湾、华北和中南部服务区≥54dBW
东南沿海服务区≥56dBW
饱和通量密度：-68~-98dBW/m2 (G/T=4 dB/K，中国波束)
信标：左旋信标12199MHz，右旋信标11701 MHz。

信标EIRP>18dBW（服务区）
中星9号EIRP覆盖图。

中星9号卫星外观：db5d1cf26532578eacbe110f4db807a1.jpg升级后的最新参数：中星9号频道参数升级主要采用的是修改PID码的方式进行。

PID码是卫星电视传送数据流中的一种分组或数据包的识别码，分为视频PID码、音频PID码和时钟同步PID码。

修改PID码可以限制相应节目的接收。

由于中星9号接收机的限制，部分机型无法自动识别新的PID码参数，因此在频道PID 码改变后，无法正常收看参数修改后的节目。

中9信号每次加密后，原升级过的部分机器中有可能不能够全部收到46套节目，可用下述方式进行解决。

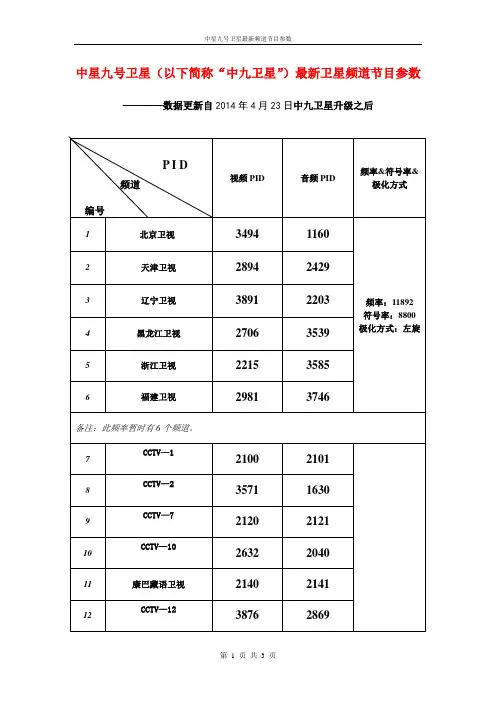

具体的操作步骤如下：1、“Y”系列的解决方法：（IsaacZ用此方法成功）卫星再次升级后不能通过搜索的方式收到所有节目，只能搜索到12套节目以下操作能确保用户马上收看到节目①. 进入“主菜单”，输入“2010”，屏幕上弹出“正在加载预置节目……”提示，搜索出46个台号；②. 然后进入“频道列表”，找到不能收看的节目（收不到的节目需要全部修改好PID），输入【1】，弹出PID码的参数编辑框，根据附件中提供的PID码参数表修改对应频道的节目参数，确保参数正确后，确定保存（具体的修改PID码方法见下图解说明）；修改PID码的方法第一步：操作遥控器进入“频道浏览”打开菜单.jpg第二步：按下遥控器“1”键，会出现修改“PID”码的提示框，然后按遥控器的上、下键选择到音、视频PID码进行修改修改PID.jpg【最新PID码】节目名称节目号视频PID 音频PID 频率11880 左旋CCTV-1 1001 2100 2101CCTV-2 1002 2057 1410CCTV-7 1003 2120 2121CCTV-10 1004 1335 1445四川康巴卫视 1005 2140 2141 CCTV-12 1006 1205 1590兵团卫视 1007 2088 1184CCTV-新闻1008 1252 1282 CCTV-少儿1009 1519 1440 CETV-1 1010 2005 1865BTV-1 1011 2029 1361TJTV-1 1012 2042 1783云南卫视 1043 1919 1626西藏汉语 1044 2530 2531西藏藏语 1045 2540 2541陕西卫视 1046 1812 169212140 右旋福建东南 1029 1715 1984江西卫视 1030 2244 1963河南卫视 1032 1817 2076湖北卫视 1033 1730 1785湖南卫视 1034 2380 2033广西卫视 1036 1691 2254重庆卫视 1038 1835 2433四川卫视 1039 1825 1624贵州卫视 1040 1665 2276新疆哈语8台 1031 2400 2401新疆少儿12台1035 2440 2441甘肃卫视 1047 2200 1808青海藏语 1049 2580 2581宁夏卫视 1050 1821 2469频率12100 右旋河北卫视 1015 1740 1428山西卫视 1016 1274 1350内蒙古汉 1017 2260 2261内蒙古蒙 1018 2270 2271辽宁卫视 1019 1347 1880吉林卫视 1020 1386 2146吉林朝语 1021 2300 2301黑龙江卫 1022 1426 1526浙江卫视 1025 2124 1577安徽卫视 1026 2202 1368新疆汉语1台 1051 2600 2601新疆维语2台 1052 2610 2611新疆哈语3台 1053 2620 2621新疆维语5台 1023 2320 2321新疆维语9台 1024 2330 2331陕西农林 1054 2340 1771频率11840 左旋空中升级流启动信号这次广电进行了频道更新，多了4个新疆台，5个新疆广播节目;节目调整后, 原来的东方卫视、江苏卫视、山东卫视、广东卫视节目被新疆台替换掉了；卫星的应用程序又修补了一次。

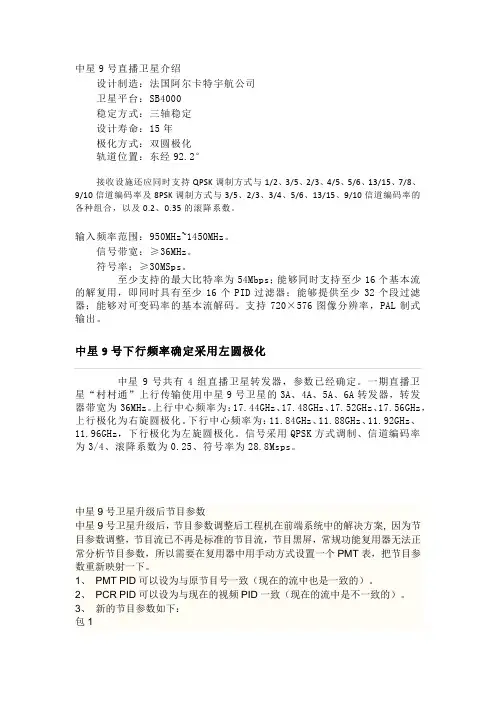

中星9号直播卫星介绍设计制造：法国阿尔卡特宇航公司卫星平台：SB4000稳定方式：三轴稳定设计寿命：15年极化方式：双圆极化轨道位置：东经92.2°接收设施还应同时支持QPSK调制方式与1/2、3/5、2/3、4/5、5/6、13/15、7/8、9/10信道编码率及8PSK调制方式与3/5、2/3、3/4、5/6、13/15、9/10信道编码率的各种组合，以及0.2、0.35的滚降系数。

输入频率范围：950MHz~1450MHz。

信号带宽：≥36MHz。

符号率：≥30MSps。

至少支持的最大比特率为54Mbps；能够同时支持至少16个基本流的解复用，即同时具有至少16个PID过滤器；能够提供至少32个段过滤器；能够对可变码率的基本流解码。

支持720×576图像分辨率，PAL制式输出。

中星9号共有4组直播卫星转发器，参数已经确定。

一期直播卫星“村村通”上行传输使用中星9号卫星的3A、4A、5A、6A转发器，转发器带宽为36MHz。

上行中心频率为：17.44GHz、17.48GHz、17.52GHz、17.56GHz，上行极化为右旋圆极化。

下行中心频率为：11.84GHz、11.88GHz、11.92GHz、11.96GHz，下行极化为左旋圆极化。

信号采用QPSK方式调制、信道编码率为3/4、滚降系数为0.25、符号率为28.8Msps。

中星9号卫星升级后节目参数中星9号卫星升级后，节目参数调整后工程机在前端系统中的解决方案, 因为节目参数调整，节目流已不再是标准的节目流，节目黑屏，常规功能复用器无法正常分析节目参数，所以需要在复用器中用手动方式设置一个PMT表，把节目参数重新映射一下。

1、PMT PID可以设为与原节目号一致（现在的流中也是一致的）。

2、PCR PID可以设为与现在的视频PID一致（现在的流中是不一致的）。

3、新的节目参数如下：包1左旋28800节目名称节目号/PMT 视频PID 音频PID CCTV-1 1001 2100 2101CCTV-2 1002 3110 3111CCTV-7 1003 2120 2121CCTV-10 1004 3130 3131四川康巴1005 2140 2141CCTV-12 1006 3150 3151兵团卫视1007 3160 3161CCTV-新闻1008 3170 3171CCTV-少儿1009 3180 3181CETV-1 1010 3190 3191BTV-1 1011 3200 3201TJTV-1 1012 3210 3211云南卫视1043 3520 3521**汉语1044 2530 2531**藏语1045 2540 2541陕西卫视1046 3550 3551包211920左旋28800河北卫视1015 3240 3241山西卫视1016 3250 3251内蒙古卫视1017 2260 2261内蒙蒙语1018 2270 2271辽宁卫视1019 3280 3281吉林卫视1020 3290 3291吉林朝语1021 2300 2301黑龙江卫视1022 3310 3311东方卫视1023 3320 3321江苏卫视1024 3330 3331浙江卫视1025 3340 3341安徽卫视1026 3350 3351新疆汉语1051 2600 2601新疆维语1052 2610 2611新疆哈语1053 2620 2621陕西农林1054 3630 3631包31196028800福建东南1029 3380 3381 江西卫视1030 3390 3391 山东卫视1031 3400 3401 河南卫视1032 3410 3411 湖北卫视1033 3420 3421 湖南卫视1034 3430 3431 广东卫视1035 3440 3441 广西卫视1036 3450 3451 重庆卫视1038 3470 3471 四川卫视1039 3480 3481 贵州卫视1040 3490 3491 甘肃卫视1047 3560 3561 青海藏语1049 2580 2581 宁夏卫视1050 3590 3591。

最新中星9号卫星接收机调节方法及参数中星9号卫星是中国国家广播电视总局投入运行的一颗卫星，用于广播电视传输服务。

其信号接收主要依赖于卫星接收机。

下面我将为您详细介绍最新中星9号卫星接收机的调节方法和参数。

一、中星9号卫星接收机的调节方法1.天线安装和定位：首先，应选择一个适当的地方安装卫星天线，避免遮挡物如建筑物、树木等。

其次，通过调整卫星天线的角度和方向，使其指向运行中的中星9号卫星。

可以使用卫星信号定位仪等设备来定位。

2.接收机的连接：将接收机与卫星天线通过同轴电缆连接起来。

确保连接牢固，并避免插头接触不良或接线段损坏。

3.接收机的电源连接：将接收机插头插入电源插座，并确保电源线正常。

4.接收机参数的调节：在连接好接收机后，需要对接收机进行参数调节。

这些参数包括极化角度、频率、符号率、FEC等。

极化角度：根据不同的地理位置确定所需的极化角度。

一般而言，南方地区极化角度为正极化，北方地区为负极化。

频率：根据接收到的中星9号卫星频率进行设置。

可以在卫星电视节目提供商网站上查询相应的频率。

符号率：符号率也称为数据传输速率，用于描述数字电视信号的传输速度。

根据中星9号卫星的提供商所提供的数据进行设置。

FEC：即前向纠错码，用于在传输过程中检测和纠正错误。

根据卫星信号提供商提供的FEC参数进行设置。

务必确认接收机的参数调节正确，以确保有效地接收到中星9号卫星的信号。

二、中星9号卫星接收机的参数1.极化角度：南方正极化，北方负极化。

2.频率：根据卫星信号提供商所提供的频率进行设置。

3.符号率：根据卫星信号提供商所提供的数据传输速率进行设置。

4.FEC：根据卫星信号提供商所提供的前向纠错码进行设置。

以上为最新中星9号卫星接收机调节方法及参数的简要介绍。

根据具体型号和品牌的不同，可能还会有一些其他的参数和调节方法。

在设置接收机参数时，请参考相关使用手册，并根据实际情况进行调节。
