中国列车运行控制系统(CTCS)技术简介

CTCSCTCS是(Chinese Train Control System)的英文缩写，中文意为中国列车运行控制系统。

CTCS系统有两个子系统，即车载子系统和地面子系统。

CTCS根据功能要求和设配置划分应用等级，分为0~4级。

1. CTCS概述TDCS是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能，换句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TDCS自动完成。

中国铁路调度指挥系统参考欧洲ETCS规范，中国逐步形成了自己的CTCS（Chinese Train Control System）标准体系。

如何吸收ETCS规范并结合中国国情更好地再创新，是值得深入研究的课题。

铁路是国民经济的大动脉，是中国社会和经济发展的先行产业，是社会的基础设施，铁路运输部门又是国民经济中的一个重要部门，它肩负着国民经济各种物资运输的重任，对中国社会主义建设事业的发展有着举足轻重的作用。

为了满足国民对铁路运输的要求，进入二十一世纪以后，铁路部门致力于高速铁路和客运专线的建设，并取得了骄人的成绩。

为了适应中国高速铁路、客运专线的迅速发展和保证铁路运输安全的需要，铁道部有关部门研制成功了“CTCS系统”（即：铁路列车控制系统，是Chinese Train Control System的缩写“CTCS”）2. 产生背景由于早期欧洲铁路的列车运行控制系统种类繁多，且各国信号制式复杂、互不兼容，为有效解决各种列车控制系统之间的兼容性问题，保证高速列车在欧洲铁路网内跨线、跨国互通运行，1982年12月欧洲运输部长会议做出决定，就欧洲大陆铁路互联互通中的技术问题寻找解决方案。

2001年欧盟通过立法形式确定ETCS（European Train Control System）为强制性技术规范。

ETCS的主要目标是互通互用、安全高效、降低成本、扩展市场，在规范的设计上融入了欧洲各主要列控系统的功能，制定了比较丰富的互联互通接口。

CTCS列控系统介绍详解为什么发展CTCS1、既有线提速、客运专线和高速铁路建设，对信号技术的发展既提出了新的挑战，也提供了难得的发展机遇。

2、条件已成熟。

多年的实践摸索、经验积累；欧盟的GSM-R/ETCS已进入实际运作阶段，给我们提供了良好的技术借鉴。

3、需要对中国列车控制技术发展进行规划。

1)列车速度的不断提高，使得铁路信号技术发生了巨大变化。

当列车速度大于160km/h后，列车的开环控制已不能满足要求。

A TP已成为行车安全不可缺少的重要技术装备。

(2)ATP是由地面信号设备和车载设备共同组成的闭环高安全系统，是地面联锁向车载设备的延伸，在此基础上实现了以车载设备为主的行车方式。

各国铁路在实施ATP过程中，都是以故障安全作为最重要的技术条件，将地面和车载设备按一个系统统一设计，同步进行技术更新或强化改造的，这样才能保证整个系统的高安全、高可靠性。

(3)通信信号一体化是现代铁路信号的重要发展趋势。

实现对移动体的控制，移动通信是最便捷的手段。

因此基于通信特别是基于无线移动通信的ATP是今后的重要发展方向。

(4) 技术标准统一，系统化设计，模块化产品，通用兼容是ETCS主要成功经验，值得我们认真学习和借鉴。

总体规划原则借鉴世界各国经验，结合我国国情路情，制定我国统一的A TP系列技术标准和规范；实行跨专业合作，集中全路专家智慧，共同确定总体技术方案和总体规划；坚持技术先进、系统成熟、经济合理，等级配置的原则；坚持通信信号一体化的方向，新线建设优先发展基于无线的ATP；坚持新线建设与既有线改造并重，在总体规划的指导下，分步实施，有序发展；坚持机车信号主体化与发展A TP相结合。

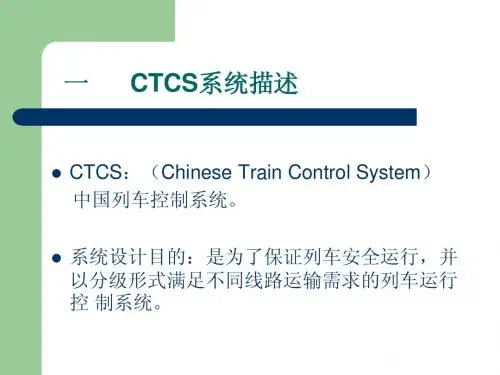

标准定义：CTCS是为了保证列车安全运行，并以分级形式满足不同线路运输需求的列车运行控制系统。

CTCS是Chinese Train Control System 的缩写，即中国列车运行控制系统，它以分级的形式满足不通线路的运输需求，在不干扰机车乘务员正常驾驶的前提下有效地保证列车运行的安全。

CTCS的名词解释CTCS，全称为Computerized Train Control System，即计算机化列车控制系统。

这是一种现代化的列车控制系统，利用计算机和通信技术来监控和控制列车运行，以提高列车运行的安全性和效率。

本文将从技术原理、系统组成和发展前景三个方面对CTCS进行详细解释。

一、技术原理CTCS基于计算机和通信技术，利用精确的地面设备和车载设备，实现对列车运行状态的实时监控和控制。

其核心原理是基于无线通信、导航定位和数据处理的远程控制。

在列车上搭载高精度的定位装置，与地面设备进行无线通信，实时传递列车位置、速度等信息。

地面设备通过与列车通信，向驾驶员提供强大的实时建议，并可以自动实施调度和控制列车运行。

这种技术原理使CTCS能够明确列车位置、速度和状态，从而避免碰撞、超速等事故，确保列车安全稳定地运行。

二、系统组成CTCS系统由地面设备和车载设备两部分组成。

地面设备包括控制中心和控制子系统。

控制中心负责汇总和处理列车信息，并回传实时指令给车载设备。

控制子系统负责实施具体的列车调度和运行控制。

车载设备包括列车控制装置、高精度定位装置和通信终端等。

列车控制装置根据控制中心的指令，实时控制列车的运行速度和位置。

高精度定位装置利用全球卫星定位系统（GPS）等技术，提供列车准确的位置信息。

通信终端实现车载设备与地面设备之间的信息传递。

三、发展前景CTCS作为一种现代化的列车控制系统，已经在各国铁路系统中得到广泛应用，且不断发展和改进。

其主要的发展前景包括以下几个方面。

1. 提高列车安全性CTCS系统可以实时监测列车位置和速度，确保列车在安全速度范围内运行，并提供脱轨、碰撞等紧急状况的预警和避免措施。

因此，采用CTCS系统可以极大地提高列车运行的安全性，减少事故的发生。

2. 提高列车运行效率CTCS系统可以根据列车当前的位置和速度信息，进行精确的调度和控制。

通过最优化的列车运行方案，可以减少列车之间的时间间隔，提高线路的吞吐量。

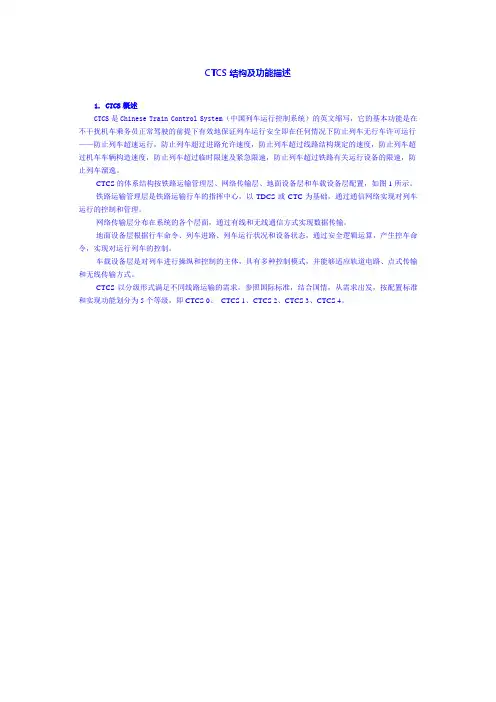

CTCS结构及功能描述1. CTCS概述CTCS是Chinese Train Control System（中国列车运行控制系统）的英文缩写，它的基本功能是在不干扰机车乘务员正常驾驶的前提下有效地保证列车运行安全即在任何情况下防止列车无行车许可运行——防止列车超速运行，防止列车超过进路允许速度，防止列车超过线路结构规定的速度，防止列车超过机车车辆构造速度，防止列车超过临时限速及紧急限速，防止列车超过铁路有关运行设备的限速，防止列车溜逸。

CTCS的体系结构按铁路运输管理层、网络传输层、地面设备层和车载设备层配置，如图1所示。

铁路运输管理层是铁路运输行车的指挥中心，以TDCS或CTC为基础，通过通信网络实现对列车运行的控制和管理。

网络传输层分布在系统的各个层面，通过有线和无线通信方式实现数据传输。

地面设备层根据行车命令、列车进路、列车运行状况和设备状态，通过安全逻辑运算，产生控车命令，实现对运行列车的控制。

车载设备层是对列车进行操纵和控制的主体，具有多种控制模式，并能够适应轨道电路、点式传输和无线传输方式。

CTCS以分级形式满足不同线路运输的需求，参照国际标准，结合国情，从需求出发，按配置标准和实现功能划分为5个等级，即CTCS 0、CTCS 1、CTCS 2、CTCS 3、CTCS 4。

2. CTCS 0级CTCS 0级为既有线的现状，由通用机车信号和运行监控记录装置构成。

3.1 总体描述CTCS 1级由主体机车信号和安全型运行监控记录装置组成。

CTCS 1级面向160km/h以下的区段，在既有设备基础上强化改造，达到机车信号主体化要求，增加点式设备，实现列车运行安全监控功能。

3.2 地面子系统组成地面子系统由既有轨道电路和点式信息设备组成：轨道电路完成列车占用检测及列车完整性检查，连续向列车传送控制信息；点式信息设备主要用于向车载设备传输定位信息。

3.3 车载子系统组成车载子系统由主体机车信号、点式信息接收模块、安全型运行监控记录装置组成：主体机车信号完成轨道电路信息的接收与处理；点式信息接收模块完成点式信息的接收与处理；安全型运行监控记录装置实时检测列车运行速度，对列车运行控制信息进行综合处理，控制列车按命令运行。

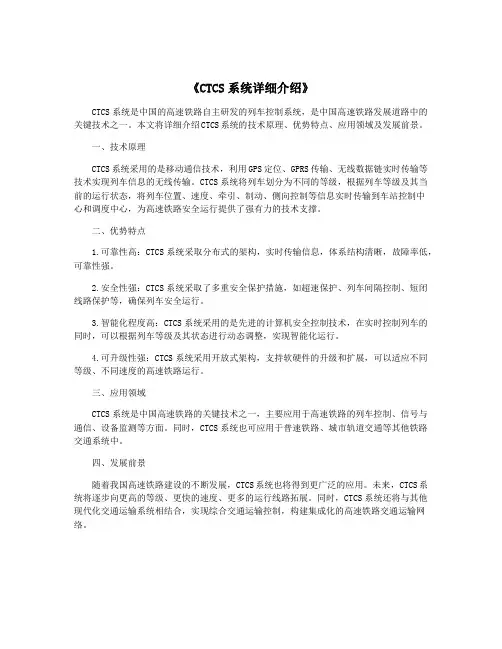

《CTCS系统详细介绍》CTCS系统是中国的高速铁路自主研发的列车控制系统，是中国高速铁路发展道路中的关键技术之一。

本文将详细介绍CTCS系统的技术原理、优势特点、应用领域及发展前景。

一、技术原理CTCS系统采用的是移动通信技术，利用GPS定位、GPRS传输、无线数据链实时传输等技术实现列车信息的无线传输。

CTCS系统将列车划分为不同的等级，根据列车等级及其当前的运行状态，将列车位置、速度、牵引、制动、侧向控制等信息实时传输到车站控制中心和调度中心，为高速铁路安全运行提供了强有力的技术支撑。

二、优势特点1.可靠性高：CTCS系统采取分布式的架构，实时传输信息，体系结构清晰，故障率低，可靠性强。

2.安全性强：CTCS系统采取了多重安全保护措施，如超速保护、列车间隔控制、短闭线路保护等，确保列车安全运行。

3.智能化程度高：CTCS系统采用的是先进的计算机安全控制技术，在实时控制列车的同时，可以根据列车等级及其状态进行动态调整，实现智能化运行。

4.可升级性强：CTCS系统采用开放式架构，支持软硬件的升级和扩展，可以适应不同等级、不同速度的高速铁路运行。

三、应用领域CTCS系统是中国高速铁路的关键技术之一，主要应用于高速铁路的列车控制、信号与通信、设备监测等方面。

同时，CTCS系统也可应用于普速铁路、城市轨道交通等其他铁路交通系统中。

四、发展前景随着我国高速铁路建设的不断发展，CTCS系统也将得到更广泛的应用。

未来，CTCS系统将逐步向更高的等级、更快的速度、更多的运行线路拓展。

同时，CTCS系统还将与其他现代化交通运输系统相结合，实现综合交通运输控制，构建集成化的高速铁路交通运输网络。

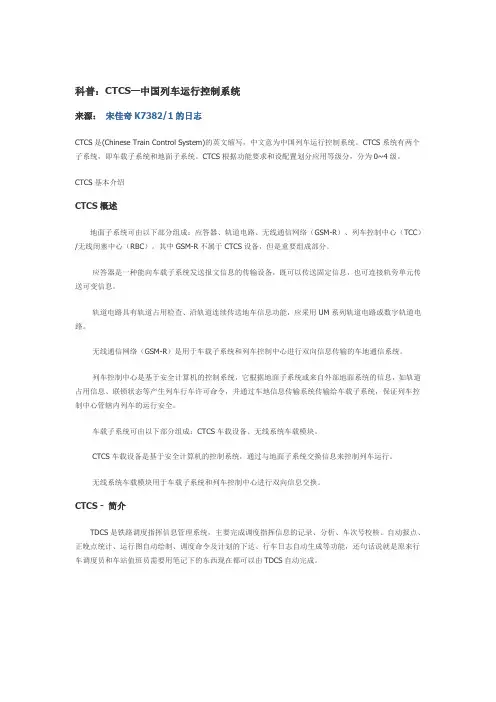

科普：CTCS—中国列车运行控制系统来源：宋佳奇K7382/1的日志CTCS是(Chinese Train Control System)的英文缩写，中文意为中国列车运行控制系统。

CTCS系统有两个子系统，即车载子系统和地面子系统。

CTCS根据功能要求和设配置划分应用等级分，分为0~4级。

CTCS基本介绍CTCS概述地面子系统可由以下部分组成：应答器、轨道电路、无线通信网络（GSM-R）、列车控制中心（TCC）/无线闭塞中心（RBC）。

其中GSM-R不属于CTCS设备，但是重要组成部分。

应答器是一种能向车载子系统发送报文信息的传输设备，既可以传送固定信息，也可连接轨旁单元传送可变信息。

轨道电路具有轨道占用检查、沿轨道连续传送地车信息功能，应采用UM系列轨道电路或数字轨道电路。

无线通信网络（GSM-R）是用于车载子系统和列车控制中心进行双向信息传输的车地通信系统。

列车控制中心是基于安全计算机的控制系统，它根据地面子系统或来自外部地面系统的信息，如轨道占用信息、联锁状态等产生列车行车许可命令，并通过车地信息传输系统传输给车载子系统，保证列车控制中心管辖内列车的运行安全。

车载子系统可由以下部分组成：CTCS车载设备、无线系统车载模块。

CTCS车载设备是基于安全计算机的控制系统，通过与地面子系统交换信息来控制列车运行。

无线系统车载模块用于车载子系统和列车控制中心进行双向信息交换。

CTCS - 简介TDCS是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能，还句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TDCS自动完成。

中国铁路调度指挥系统参考欧洲ETCS规范，中国逐步形成了自己的CTCS（Chinese Train Control System）标准体系。

如何吸收ETCS规范并结合中国国情更好地再创新，是值得深入研究的课题。

CTCS系统简介中国铁路根据ETCS标准，结合中国目前铁路运营现状及设备生产和制造能力，制定了中国高速铁路、客运专线以及200KM/H速度线路的列控系统标准，间称CTCS。

一、CTCS现状：目前，中国的CTCS系统标准还处于起步阶段，中国铁道部目前正在针对CTCS系统方案与国内及国际信号系统供应商进行洽谈，以市场换技术的方式，广泛开展合作。

中国目前已经建成的铁路中，到目前为止，还没有一条线路采用CTCS标准，但在即将实施的京津城际的列控系统将首次采用CTCS标准。

二、CTCS标准的主要内容CTCS标准对今后在中国境内修建的铁路列控系统的设备配置水平进行了明确规定，根据线路的技术水平，将列控系统分为5个级别：级别0：维持既有国铁现状，适用于既有铁路，目前既有国铁的设备基本配置为：联锁＋区间闭塞（自动闭塞、半自动闭塞）＋站内电码化＋模拟轨道电路。

级别1：列控系统采用主体机车信号＋列车运行记录监控器＋地面应答器＋基于ZPW-200 型轨道电路的自动闭塞＋联锁。

级别2：列控系统采用车载A TP＋地面应答器＋联锁＋基于ZPW-200 型轨道电路的自动闭塞。

相当于ETCS标准的1级。

级别3：列控系统采用基于GSMR的车载ATP＋地面应答器＋联锁＋基于ZPW-200 型轨道电路，闭塞制式为基于通信的固定闭塞方式。

相当于ETCS标准的2级。

级别4：列控系统采用基于无线通信的列控系统，采用目标距离控制模式控车。

相当于ETCS标准的3级。

三、CTCS系统设备国内生产情况1、车载ATP设备：铁道科学研究院与株洲铁路研究所联合，通过技术转让，将对法国CSEE的车载ATP 设备进行国产化生产。

通过技术转让，北京和利时公司将对日立公司生产的车载ATP设备实施国产化。

2、地面设备及应答器设备：通过技术转让，北京和利时公司将对法国CSEE公司的地面应答器进行国产化；通号公司及北京信号工厂将对ALSTON公司的地面应答器及轨旁设备实施国产化；而西门子公司则通过其在中国境内的西门子（中国）公司生产应答器等地面设备。

CTCS简介CTCS系统简介中国铁路根据ETCS标准，结合中国目前铁路运营现状及设备生产和制造能力，制定了中国高速铁路、客运专线以及200KM/H速度线路的列控系统标准，间称CTCS。

一、CTCS现状：目前，中国的CTCS系统标准还处于起步阶段，中国铁道部目前正在针对CTCS系统方案与国内及国际信号系统供应商进行洽谈，以市场换技术的方式，广泛开展合作。

中国目前已经建成的铁路中，到目前为止，还没有一条线路采用CTCS标准，但在即将实施的京津城际的列控系统将首次采用CTCS标准。

二、CTCS标准的主要内容CTCS标准对今后在中国境内修建的铁路列控系统的设备配置水平进行了明确规定，根据线路的技术水平，将列控系统分为5个级别：级别0：维持既有国铁现状，适用于既有铁路，目前既有国铁的设备基本配置为：联锁＋区间闭塞（自动闭塞、半自动闭塞）＋站内电码化＋模拟轨道电路。

级别1：列控系统采用主体机车信号＋列车运行记录监控器＋地面应答器＋基于ZPW-200 型轨道电路的自动闭塞＋联锁。

级别2：列控系统采用车载A TP＋地面应答器＋联锁＋基于ZPW-200 型轨道电路的自动闭塞。

相当于ETCS标准的1级。

级别3：列控系统采用基于GSMR的车载ATP＋地面应答器＋联锁＋基于ZPW-200 型轨道电路，闭塞制式为基于通信的固定闭塞方式。

相当于ETCS标准的2级。

级别4：列控系统采用基于无线通信的列控系统，采用目标距离控制模式控车。

相当于ETCS标准的3级。

三、CTCS系统设备国内生产情况1、车载ATP设备：铁道科学研究院与株洲铁路研究所联合，通过技术转让，将对法国CSEE的车载ATP 设备进行国产化生产。

通过技术转让，北京和利时公司将对日立公司生产的车载ATP设备实施国产化。

2、地面设备及应答器设备：通过技术转让，北京和利时公司将对法国CSEE公司的地面应答器进行国产化；通号公司及北京信号工厂将对ALSTON公司的地面应答器及轨旁设备实施国产化；而西门子公司则通过其在中国境内的西门子（中国）公司生产应答器等地面设备。

科普：CTCS—中国列车运行控制系统来源：宋佳奇K7382/1的日志CTCS是(Chinese Train Control System)的英文缩写，中文意为中国列车运行控制系统。

CTCS系统有两个子系统，即车载子系统和地面子系统。

CTCS根据功能要求和设配置划分应用等级分，分为0~4级。

CTCS基本介绍CTCS概述地面子系统可由以下部分组成：应答器、轨道电路、无线通信网络（GSM-R）、列车控制中心（TCC）/无线闭塞中心（RBC）。

其中GSM-R不属于CTCS设备，但是重要组成部分。

应答器是一种能向车载子系统发送报文信息的传输设备，既可以传送固定信息，也可连接轨旁单元传送可变信息。

轨道电路具有轨道占用检查、沿轨道连续传送地车信息功能，应采用UM系列轨道电路或数字轨道电路。

无线通信网络（GSM-R）是用于车载子系统和列车控制中心进行双向信息传输的车地通信系统。

列车控制中心是基于安全计算机的控制系统，它根据地面子系统或来自外部地面系统的信息，如轨道占用信息、联锁状态等产生列车行车许可命令，并通过车地信息传输系统传输给车载子系统，保证列车控制中心管辖内列车的运行安全。

车载子系统可由以下部分组成：CTCS车载设备、无线系统车载模块。

CTCS车载设备是基于安全计算机的控制系统，通过与地面子系统交换信息来控制列车运行。

无线系统车载模块用于车载子系统和列车控制中心进行双向信息交换。

CTCS - 简介TDCS是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能，还句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TDCS自动完成。

中国铁路调度指挥系统参考欧洲ETCS规范，中国逐步形成了自己的CTCS（Chinese Train Control System）标准体系。

如何吸收ETCS规范并结合中国国情更好地再创新，是值得深入研究的课题。
