图论及其应用简介图论是计算机科学中的一个重要分支，研究的对象是由边与顶点组成的图形结构以及与其相关的问题和算法。
图论的应用广泛，涵盖了计算机科学、网络科学、物理学、社会学、生物学等多个领域。
本文将介绍图论的基本概念、常用算法以及一些实际的应用案例。
图的基本概念图由顶点（Vertex）和边（Edge）组成，记作G=(V, E)，其中V为顶点的集合，E为边的集合。
图可以分为有向图和无向图两种类型。
有向图有向图中的边具有方向性，即从一个顶点到另一个顶点的边有明确的起点和终点。
有向图可以表示一种有序的关系，比如A到B有一条边，但B到A可能没有边。
有向图的表示可以用邻接矩阵或邻接表来表示。
无向图无向图中的边没有方向性，任意两个顶点之间都有相互连接的边。
无向图可以表示一种无序的关系，比如A与B有一条边，那么B与A之间也有一条边。
无向图的表示通常使用邻接矩阵或邻接表。
常用图论算法图论中有许多经典的算法，其中一些常用的算法包括：深度优先搜索（DFS）深度优先搜索是一种用于遍历或搜索图的算法。
通过从起始顶点开始，沿着一条路径尽可能深入图中的顶点，直到无法再继续前进时，返回上一个顶点并尝试下一条路径的方式。
DFS可以用于判断图是否连通，寻找路径以及检测环等。
广度优先搜索（BFS）广度优先搜索也是一种用于遍历或搜索图的算法。
不同于深度优先搜索，广度优先搜索逐层遍历顶点，先访问离起始顶点最近的顶点，然后依次访问与起始顶点距离为2的顶点，以此类推。
BFS可以用于寻找最短路径、搜索最近的节点等。
最短路径算法最短路径算法用于计算图中两个顶点之间的最短路径。
其中最著名的算法是迪杰斯特拉算法（Dijkstra’s A lgorithm）和弗洛伊德算法（Floyd’s Algorithm）。
迪杰斯特拉算法适用于没有负权边的图，而弗洛伊德算法可以处理带有负权边的图。
最小生成树算法最小生成树算法用于找到一个连通图的最小的生成树。
其中最常用的算法是普里姆算法（Prim’s Algorithm）和克鲁斯卡尔算法（Kruskal’s Algorithm）。

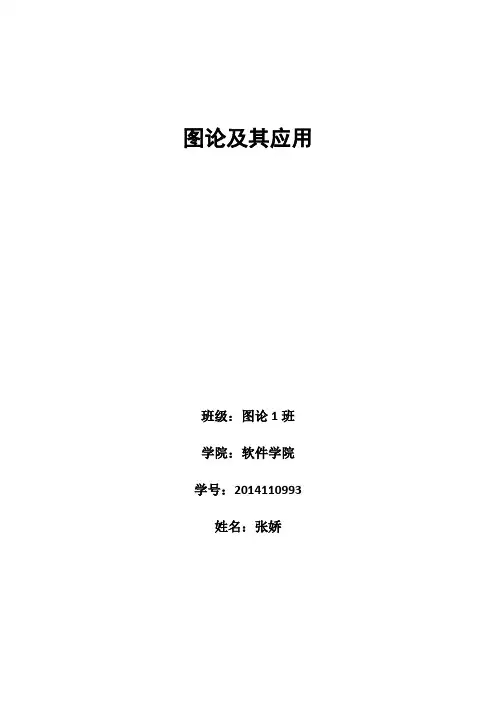

图论及其应用班级：图论1班学院：软件学院学号：2014110993姓名：张娇图论从诞生至今已近300年，但很多问题一直没有很好地解决。
随着计算机科学的发展，图论又重新成为了人们研究讨论的热点，图形是一种描述和解决问题直观有效的手段，这里给出图论在现实生活中的一些应用。
虽然最早的图论问题追溯1736年(哥尼斯堡七桥间题)，而且在19世纪关于图论的许多重要结论已得出。
但是直到20世纪20年代图论才引起广大学者的注意并得以广泛接受和传播。
图论即形象地用一些点以及点与点之间的连线构成的图或网络来表示具体问题。
利用图与网络的特点来解决系统中的问题，比用线性规划等其他模型来求解往往要简单、有效得多。
图论就是研究图和网络模型特点、性质和方法的理论。
图论在许多领域,诸如物理、化学、运筹学、计算机科学、信息论、控制论、网络理论、社会科学以及经济管理等各方面都有广泛的应用,它已经广泛地应用于实际生活、生产和科学研究中。
下面对最大流问题进行探究。
最大流问题主要探究最大流问题的Ford-Fulkerson解法。
可是说这是一种方法，而不是算法，因为它包含具有不同运行时间的几种实现。
该方法依赖于三种重要思想：残留网络，增广路径和割。
在介绍着三种概念之前，我们先简单介绍下Ford-Fulkerson方法的基本思想。
首先需要了解的是Ford-Fulkerson是一种迭代的方法。
开始时，对所有的u,v属于V，f(u,v)=0(这里f(u,v)代表u到v的边当前流量)，即初始状态时流的值为0。
在每次迭代中，可以通过寻找一个“增广路径”来增加流值。
增广路径可以看做是从源点s到汇点t之间的一条路径，沿该路径可以压入更多的流，从而增加流的值。
反复进行这一过程，直到增广路径都被找出为止。
举个例子来说明下，如图所示，每条红线就代表了一条增广路径，当前s到t的流量为3。
当然这并不是该网络的最大流，根据寻找增广路径的算法我们其实还可以继续寻找增广路径，最终的最大流网络如下图所示，最大流为4。
数学中的图论及其应用图论是一门数学基础理论，用来描述事物之间的关联。
图论主要研究节点之间的连接关系和路径问题。
它的研究对象是图，图是由节点和边组成的，边表示节点之间的连接关系，节点表示事物。
图论是一种十分实用的数学工具，它是计算机科学、物理学、化学、生物学、管理学等领域的重要工具，也是人工智能和网络科学等领域的基础。
一、图论的基本概念1.1 图图是由节点和边组成的，表示事物之间的关系。
节点是图中的基本元素，用点或圆圈表示；边是连接节点的元素，用线或箭头表示。
1.2 有向图和无向图有向图是指边有方向的图，每一条边用有向箭头表示；无向图是指边没有方向的图，每一条边用线表示。
1.3 节点的度和邻居节点节点的度是指与节点相连的边的数量，具有相同度的节点称为同阶节点；邻居节点是指与节点相连的节点。
1.4 遍历和路径遍历是指从起点出发访问图中所有节点的过程；路径是指跨越边连接的节点序列，路径长是指路径中边的数量。
二、图论的应用2.1 网络科学网络科学是研究节点和边之间的关系，以及节点和边之间的动态演化的学科。
网络科学中的图模型是节点和边的结合体，其应用包括社会网络、生物网络和物理网络等。
社会网络是指人们之间的社交网络，它描述了人与人之间的关系。
社交网络可以用图模型表示，节点表示人，边表示人与人之间的互动关系，例如朋友关系、家庭关系等。
生物网络是指由生物分子构成的网络，例如蛋白质相互作用网络、代谢网络等。
在生物网络中，节点可以表示蛋白质或基因，边可以表示蛋白质或基因之间相互作用的联系，这些联系可以进一步探究生物进化和疾病发生的机理。
物理网络是指由物理粒子构成的网络，例如网络电子、量子态等。
在物理网络中，节点可以表示量子比特或电子，边可以表示色散力或超导电性等物理现象。
2.2 计算机科学图论在计算机科学中的应用非常广泛，例如数据结构、算法设计和网络安全等方面。
图论在计算机科学中的经典应用包括最短路径算法、最小生成树算法等。
《图论及其应用》习题课教材杨春编电子科技大学应用数学学院内容提要本书主要对张先迪等编的研究生《图论及其应用》教材的习题进行解答。
该书可作为研究生图论教学的参考教材。
前言现实生活中，许多问题都可归结为一个由点和线组成的图形的问题。
例如，由点代表车站，线代表铁路线的铁路网络图；点代表路口，线代表街道的城市交通图；点代表管道接头，线代表管道的自来水供水系统；点代表电路的结点，线代表结点间的电气元件的电网络图；点代表网络的结点，线代表通讯线的通讯网络、计算机网络等等。
图论正是研究这些由点和线组成的“图形”问题的一门学科。
图论起源于18世纪，其第一篇论文是由欧拉（Euler，1707—1782）于1736年所完成。
这篇论文解决了一个当时还没有解决的著名问题—哥尼斯堡（Königsberg）七桥问题（见第四章）。
这篇论文也使欧拉成为了图论和拓扑学的创始人。
图论诞生后，特别是近三十年来发展十分迅速，应用也十分广泛。
其应用已涉及物理学、化学、运筹学、计算机科学、信息论、控制论、网络理论、社会科学、以及管理科学等诸多领域。
由于图论与计算机科学紧密相联系，近若干年来，在计算机科学、计算机网络的迅猛发展下，更拓展了图论的应用发展空间。
在计算机的许多领域内，它都占有一席之地。
图论在矩阵论、群论等其它一些数学分支中，也有其重要的应用。
张先迪等编的《图论及其应用》一书精选了内容广泛、难度各易的习题，其中的大多数习题都是对图论的进一步学习是应当掌握的。
本书依序将该书的重要内容摘要列出，并将全部习题给出了详细解答。
本书所涉及到的术语、符号与该书一致。
有些习题存在多种解法，在一般情况下，只给出一种解法供参考。
由于编者水平有限及编写时间的匆忙，书中难免出现一些缺点和错误，恳请同行专家及读者提出宝贵意见和建议，以使本书得以不断改进和完善。
编者2004．7目录第一章图的基本概念1.1 图和简单图1.2 子图与图的运算1.3 路与图的连通性1.4 最短路及其算法1.5 图的代数表示及其特征1.6 极图1.7 交图与团图习题1第二章树2.1 树的概念与性质2.2 树的中心与形心2.3 生成树2.4 最小生成树习题2第三章图的连通度3.1 割边、割点和块3.2 连通度3.3 应用3.4 图的宽距离和宽直径习题3第四章欧拉图与哈密尔顿图4.1 欧拉图4.2 高效率计算机鼓轮的设计4.3 中国邮路问题4.4 哈密尔顿图4.5 度极大非哈密尔顿图4.6 旅行售货员问题4.7 超哈密尔顿图4.8 E图和H图的联系4.9 无限图中的欧拉,哈密尔顿问题习题4第五章匹配与因子分解5.1 匹配5.2 偶图的匹配与覆盖5.3 Tutte定理与完美匹配5.4 因子分解5.5 最优匹配与匈牙利算法5.6 匹配在矩阵理论中的应用习题5第六章平面图6.1 平面图6.2 一些特殊平面图及平面图的对偶图6.3 平面图的判定及涉及平面性的不变量6.4 平面性算法习题6第七章图的着色7.1 图的边着色7.2 顶点着色7.3 与色数有关的几类图7.4 完美图7.5 着色的计数，色多项式习题27.6 List着色7.7 全着色7.8 着色的应用习题7第八章Ramsey定理8.1 独立集和覆盖8.2 Ramsey定理8.3 广义Ramsey数8.4 应用习题8第一章 图的基本概念§1.1 图和简单图定义1 一个图G 定义为一个有序对(V , E )，记为G = (V , E )，其中 （1）V 是一个非空集合，称为顶点集或边集，其元素称为顶点或点；（2）E 是由V 中的点组成的无序点对构成的集合，称为边集，其元素称为边，且同一 点对在E 中可出现多次。
学号：201321010808 姓名：马涛习题14．证明图1-28中的两图是同构的证明 将图1-28的两图顶点标号为如下的(a)与(b)图作映射f : f(v i )→u i (1≤ i ≤ 10)容易证明，对∀v i v j ∈E((a)),有f(v i v j )=u i u j ∈E((b)) (1≤ i ≤ 10, 1≤j ≤ 10 ) 由图的同构定义知，图1-27的两个图是同构的。
6．设G 是具有m 条边的n 阶简单图。
证明：m =⎪⎪⎭⎫⎝⎛2n 当且仅当G 是完全图。
证明 必要性 若G 为非完全图，则∃ v ∈V(G),有d(v)< n-1 ⇒ ∑ d(v) < n(n-1) ⇒ 2m <n(n-1)⇒ m < n(n-1)/2=⎪⎪⎭⎫⎝⎛2n , 与已知矛盾！充分性 若G 为完全图，则 2m=∑ d(v) =n(n-1) ⇒ m= ⎪⎪⎭⎫⎝⎛2n 。
9.证明：若k 正则偶图具有二分类V = V 1∪V 2，则 | V 1| = |V 2|。
(a)v 1v 2 v 3 v 4v 5 v 6v 7v 8 v 9v 10 u 1 u 2u 3u 4u 5 u 6 u 7 u 8 u 9 u 10 (b)证明 由于G 为k 正则偶图，所以，k | V 1 | =m = k | V 2 | ⇒ ∣V 1∣= ∣V 2 ∣。
12.证明：若δ≥2，则G 包含圈。
证明 只就连通图证明即可。
设V(G)=｛v 1,v 2,…,v n ｝,对于G 中的路v 1v 2…v k ,若v k 与v 1邻接，则构成一个圈。
若v i1v i2…v in 是一条路，由于δ≥ 2，因此，对v in ，存在点v ik 与之邻接，则v ik ⋯v in v ik 构成一个圈 。
17.证明：若G 不连通，则G 连通。
证明 对)(,_G V v u ∈∀,若u 与v 属于G 的不同连通分支，显然u 与v 在_G 中连通；若u 与v 属于g 的同一连通分支，设w 为G 的另一个连通分支中的一个顶点，则u 与w ，v 与w 分别在_G 中连通，因此，u 与v 在_G 中连通。
图论及应用参考答案图论及应用参考答案图论是数学中的一个重要分支，研究的是图的性质和图之间的关系。
图由节点（顶点）和边组成，节点代表对象，边代表对象之间的关系。
图论不仅在数学中有广泛的应用，也在计算机科学、物理学、生物学等领域中发挥着重要的作用。
本文将介绍图论的基本概念和一些应用。
一、图论的基本概念1. 图的类型图分为有向图和无向图。
有向图中的边有方向，表示节点之间的单向关系；无向图中的边没有方向，表示节点之间的双向关系。
2. 图的表示方法图可以用邻接矩阵或邻接表来表示。
邻接矩阵是一个二维数组，其中的元素表示节点之间是否有边相连；邻接表是一个链表数组，数组中的每个元素对应一个节点，链表中存储了该节点相邻的节点。
3. 图的性质图的性质包括节点的度、连通性和路径等。
节点的度是指与该节点相连的边的数量；连通性指的是图中任意两个节点之间是否存在路径；路径是指由边连接的节点序列。
二、图论在计算机科学中的应用1. 最短路径算法最短路径算法是图论中的经典问题之一，它用于计算图中两个节点之间的最短路径。
著名的最短路径算法有迪杰斯特拉算法和弗洛伊德算法。
这些算法在网络路由、地图导航等领域中有广泛的应用。
2. 最小生成树算法最小生成树算法用于找到一个连通图的最小生成树，即包含所有节点且边的权重之和最小的子图。
普里姆算法和克鲁斯卡尔算法是常用的最小生成树算法。
这些算法在电力网络规划、通信网络设计等领域中有重要的应用。
3. 图的着色问题图的着色问题是指给定一个图，将每个节点着上不同的颜色，使得相邻节点之间的颜色不同。
这个问题在地图着色、任务调度等方面有实际应用。
三、图论在物理学中的应用1. 粒子物理学在粒子物理学中，图论被用来描述和分析粒子之间的相互作用。
图论模型可以帮助研究粒子的衰变、散射等过程，为理解物质的基本结构提供了重要的工具。
2. 统计物理学图论在统计物理学中也有应用。
例如，渗透模型中的图可以用来研究流体在多孔介质中的渗透性质，为石油勘探、水资源管理等提供了理论基础。
习题一1. （题14）：证明图1-28中的两图是同构的证明 将图1-28的两图顶点标号为如下的(a)与(b)图作映射f : f(v i )→u i (1≤ i ≤ 10)容易证明，对∀v i v j ∈E((a)),有f(v i v j )=u i u j ∈E((b)) (1≤ i ≤ 10, 1≤j ≤ 10 ) 由图的同构定义知，图1-27的两个图是同构的。
2. （题6）设G 是具有m 条边的n 阶简单图。
证明：m =⎪⎪⎭⎫⎝⎛2n 当且仅当G 是完全图。
证明 必要性 若G 为非完全图，则∃ v ∈V(G),有d(v)< n-1 ⇒ ∑ d(v) < n(n-1) ⇒ 2m <n(n-1)⇒ m < n(n-1)/2=⎪⎪⎭⎫⎝⎛2n , 与已知矛盾！充分性 若G 为完全图，则 2m=∑ d(v) =n(n-1) ⇒ m= ⎪⎪⎭⎫⎝⎛2n 。
3. （题9）证明：若k 正则偶图具有二分类V = V 1∪V 2，则 | V 1| = |V 2|。
图1-28 (a)v 2 v 3u 4u (b)证明 由于G 为k 正则偶图，所以，k | V 1 | =m = k | V 2 | ⇒ ∣V 1∣= ∣V 2 ∣。
4. （题12）证明：若δ≥2，则G 包含圈。
证明 只就连通图证明即可。
设V(G)=｛v 1,v 2,…,v n ｝,对于G 中的路v 1v 2…v k ,若v k 与v 1邻接，则构成一个圈。
若v i1v i2…v in 是一条路，由于δ≥ 2，因此，对v in ，存在点v ik 与之邻接，则v ik ⋯v in v ik 构成一个圈 。
5. （题17）证明：若G 不连通，则G 连通。
证明 对)(,_G V v u ∈∀,若u 与v 属于G 的不同连通分支，显然u 与v 在_G 中连通；若u 与v 属于g 的同一连通分支，设w 为G 的另一个连通分支中的一个顶点，则u 与w ，v 与w 分别在_G 中连通，因此，u 与v 在_G 中连通。
)3( 题属中国邮路问题除第欧拉图与哈密尔顿图<1.>给定一个由16条线段构成的图形（见下图）.证明：不能引一条折线与每一线段恰好相交一次（折线可以是不封闭的和自由相交的，但他的顶点不在给定的线段上）证明：建立一个图G ：顶点i v 代表图形的区域(1,2,3,4,5,6)i X i ，顶点i v 与j v 之间连接的边数等于区域i X 与j X 公共线段的数目.于是，将上图的区域和边可转化成下图：由顶点度数知不存在欧拉路，从1X 到6X 只能相交于外面的两条线段.<2.>下列图形中哪些能一笔画成.解：只需考虑该图是否有欧拉路（即有两个奇点或者无奇点），故第一个和第三个可以一笔画成，第二个不能一笔画成.<4.>下图是某个展览馆的平面图，其中每个相邻的展览室有门相通.证明：不存在一条从A 进入，经过每个展览室恰好一次再从A 处出来的参观路线.证：用顶点代表展览室，两顶点相邻当且仅当这两点所对应的展览室有门相通，则可得一个连通简单图G （见下图）.因此，只要证明G 中不存在H —回路即可.具体理由如下：令}{1216,,,S y y y = ，则显然S 是G 的真子集，而()1816G S S ω-=>=（x 共18个，y 共16个），故由讲义中定理2.3知不存在H —回路.<5.>某次会议有20人参加，其中每个人都至少有10个朋友.这20人围一桌入座，要想使与每个人相邻的两位都是朋友是否可能？解:用顶点代表人，两人是朋友时相应顶点间连一边，得到一个无向图(,)G V E =.只要证明G 中存在H —回路即可. G 是10阶连通图，对于20n =，且()10,()10G G d u d v ≥≥，可得：()()20G G d u d v n +≥=，故由讲义中定理2.4知G 中存在H —回路.<6.>已知,,,,,,a b c d e f g 七个人中，a 会讲英语，b 会讲英语和汉语，c 会讲英语、意大利语和俄语，d 会讲汉语和日语，e 会讲意大利语和德语，f 会讲俄语、日语和法语，g 会讲德语和法语.能否将他们的座位安排在圆桌旁，使得每个人都能与他身边的人交谈.解：用七个顶点表示这七个人.若两人能交谈（会讲同一种语言），就在这两顶点之间连一条边，得到图G .只要证明图G 中存在H -回路即可. 具体结果如下：c e g f d b a c 意大利语德语法语日语汉语英语英语 .<7.>设G 是分划为,X Y 的二部图，且X Y ≠，则G 一定不是H —图。
