位置控制

伺服电机的三种控制方式在机器人技术和工业自动化中使用的伺服电机是非常普遍的，它们以其精确性和高效性而闻名。

本文将探讨伺服电机的三种控制方式：位置控制、速度控制和扭矩控制。

位置控制对伺服电机进行位置控制时，旋转角度被用来确定电机的位置。

通过对电机施加脉冲信号来控制电机的角度。

脉冲信号的数量和方向确定了电机的最终位置。

位置控制对于需要旋转至精确位置的应用而言是最常用的控制方式。

在位置控制中，可以轻松地调整旋转速度和加速度，以适应不同的应用场景。

这种控制方式常用于需要从一个点到另一个点进行精确定位的工作环境中，例如工业机器人和自动化生产线。

速度控制另一种流行的伺服电机控制方式是速度控制。

在这种模式下，控制器决定电机的旋转速度，通过动态调节脉冲信号的频率来实现。

通常，这种方法用于相对简单的应用中，例如需要旋转一定速度的传送带或振动器使用的电机。

速度控制可与位置模式结合使用，以确保在不同的应用场景中电机始终达到所需的位置和速度。

扭矩控制伺服电机的第三种常用控制方式是扭矩控制。

在扭矩模式下，电机转子上的力矩受控制器限制，而这通常是通过测量电机转矩及其与设定值之间的差异来实现的。

通过控制转矩大小，电机可以用于各种重载及负载循环工作场所，例如需要承载重物的生产车间。

伺服电机提供了许多优点，可以利用其高速度、高准确度和强大扭矩特性来满足不同的工业应用需求。

而控制者可以通过合适的控制方式来达到所需的控制效果，从而实现更高质量的生产和更安全、更可靠的设备运行。

这三种控制方式是伺服电机中常见的技术手段，未来在伺服电机领域中会不断涌现出更多的技术手段，我们需要紧跟这些创新技术的便利，努力开拓利用伺服电机的广泛应用前景。

伺服电机的控制原理有哪些伺服电机是一种能够实现精确控制和定位的电机。

它通常由电机、编码器、控制器和驱动器等组成。

伺服电机的控制原理涉及到控制理论和电机驱动技术等多方面知识。

下面将介绍几种常见的伺服电机控制原理。

1.位置控制原理：伺服电机的位置控制是指控制电机达到特定位置的能力。

在位置控制中，编码器用于检测电机的实际位置，并将其与目标位置进行比较。

控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号驱动电机转动，直到实际位置与目标位置相等。

2.速度控制原理：伺服电机的速度控制是指控制电机达到特定速度的能力。

在速度控制中，编码器用于检测电机的实际速度，并将其与目标速度进行比较。

控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号调整供电电压以调整电机的转速。

3.力/力矩控制原理：伺服电机的力/力矩控制是指控制电机施加特定力或力矩的能力。

在力/力矩控制中，需要将引导反馈的传感器与编码器配合使用。

控制器通过对比输入的期望力/力矩信号和传感器反馈的实际力/力矩信息，计算出控制信号，以调整电机的输出力或力矩。

4.增量式控制原理：5.PID控制原理：伺服电机的PID控制是指使用PID控制器对电机进行闭环控制。

PID 控制器通过比较目标值和反馈值的差异，计算出比例、积分和微分三个方面的控制信号，以调整电机的输出。

通过调整PID参数，可以实现快速响应、稳定性和抗干扰能力。

总结：伺服电机的控制原理涉及到位置、速度、力/力矩、增量式和PID控制等方面。

不同的应用场景和要求可能需要采用不同的控制原理。

通过合理选择编码器、控制器和驱动器等组件，并设置合适的控制参数，可以实现对伺服电机的精确控制。

伺服控制的三种模式伺服控制是一种常见的电机控制方法，常被应用于自动化系统中。

伺服控制可以控制电机的位置、速度和力矩等运动参数，以实现精确定位、高速运动和灵活控制。

伺服控制的三种模式包括位置控制模式、速度控制模式和力矩控制模式。

1.位置控制模式：位置控制是伺服控制中最基本的模式。

在位置控制模式下，伺服系统会根据控制器发出的指令，精确控制电机的位置。

电机会根据控制器发送的位置指令来调整自身运动，直到达到指定的位置。

这种模式适用于需要精确定位的应用，比如机床加工、自动化搬运系统等。

在位置控制模式中，控制器会不断比较电机实际位置和目标位置的差异，并根据差异值计算出合适的控制指令，将其发送给电机驱动器。

电机驱动器根据控制指令，调整电机的输出力矩和速度，使得电机能够向目标位置运动。

当电机接近目标位置时，控制器会将指令的精度要求调整为更高，以提高定位的精确度。

2.速度控制模式：速度控制是伺服控制中常见的模式之一、在速度控制模式下，伺服系统会控制电机的速度，让电机以特定的速度稳定运动。

这种模式适用于需要稳定的速度输出的应用，比如输送带系统、印刷机械等。

在速度控制模式中，控制器会根据设定的速度要求，计算出合适的速度指令，发送给电机驱动器。

电机驱动器根据速度指令调整输出力矩，使得电机能够以设定的速度运动。

控制器也会不断比较电机实际速度和设定速度的差异，并根据差异值调整控制指令，以保持电机速度的稳定性。

3.力矩控制模式：力矩控制是伺服控制中较为高级的模式之一、在力矩控制模式下，伺服系统会控制电机的输出力矩，以实现特定的力矩要求。

这种模式适用于需要精确控制力矩的应用，比如机器人力控系统、医疗器械等。

在力矩控制模式中，控制器会根据设定的力矩要求，计算出合适的力矩指令，发送给电机驱动器。

电机驱动器根据力矩指令调整输出力矩，使得电机能够输出设定的力矩。

控制器会不断比较电机实际力矩和设定力矩的差异，并根据差异值调整控制指令，以保持力矩的稳定性。

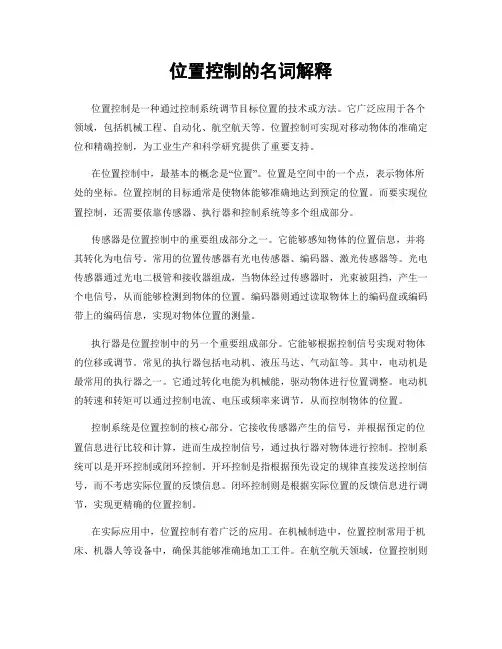

位置控制的名词解释位置控制是一种通过控制系统调节目标位置的技术或方法。

它广泛应用于各个领域，包括机械工程、自动化、航空航天等。

位置控制可实现对移动物体的准确定位和精确控制，为工业生产和科学研究提供了重要支持。

在位置控制中，最基本的概念是“位置”。

位置是空间中的一个点，表示物体所处的坐标。

位置控制的目标通常是使物体能够准确地达到预定的位置。

而要实现位置控制，还需要依靠传感器、执行器和控制系统等多个组成部分。

传感器是位置控制中的重要组成部分之一。

它能够感知物体的位置信息，并将其转化为电信号。

常用的位置传感器有光电传感器、编码器、激光传感器等。

光电传感器通过光电二极管和接收器组成，当物体经过传感器时，光束被阻挡，产生一个电信号，从而能够检测到物体的位置。

编码器则通过读取物体上的编码盘或编码带上的编码信息，实现对物体位置的测量。

执行器是位置控制中的另一个重要组成部分。

它能够根据控制信号实现对物体的位移或调节。

常见的执行器包括电动机、液压马达、气动缸等。

其中，电动机是最常用的执行器之一。

它通过转化电能为机械能，驱动物体进行位置调整。

电动机的转速和转矩可以通过控制电流、电压或频率来调节，从而控制物体的位置。

控制系统是位置控制的核心部分。

它接收传感器产生的信号，并根据预定的位置信息进行比较和计算，进而生成控制信号，通过执行器对物体进行控制。

控制系统可以是开环控制或闭环控制。

开环控制是指根据预先设定的规律直接发送控制信号，而不考虑实际位置的反馈信息。

闭环控制则是根据实际位置的反馈信息进行调节，实现更精确的位置控制。

在实际应用中，位置控制有着广泛的应用。

在机械制造中，位置控制常用于机床、机器人等设备中，确保其能够准确地加工工件。

在航空航天领域，位置控制则可以用于飞行器、卫星等的准确定位和航迹控制。

在自动化生产中，位置控制则能够实现对生产线上的工件进行精确的定位和装配。

总的来说，位置控制是一种通过传感器、执行器和控制系统等组成部分，实现对物体位置的准确定位和精确控制的技术或方法。

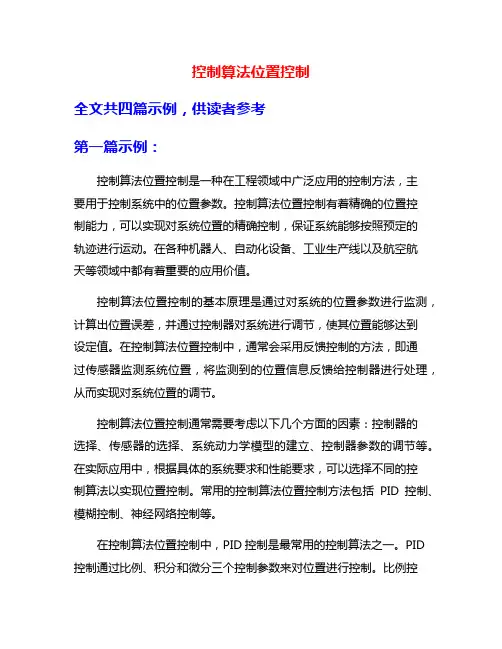

控制算法位置控制全文共四篇示例，供读者参考第一篇示例：控制算法位置控制是一种在工程领域中广泛应用的控制方法，主要用于控制系统中的位置参数。

控制算法位置控制有着精确的位置控制能力，可以实现对系统位置的精确控制，保证系统能够按照预定的轨迹进行运动。

在各种机器人、自动化设备、工业生产线以及航空航天等领域中都有着重要的应用价值。

控制算法位置控制的基本原理是通过对系统的位置参数进行监测，计算出位置误差，并通过控制器对系统进行调节，使其位置能够达到设定值。

在控制算法位置控制中，通常会采用反馈控制的方法，即通过传感器监测系统位置，将监测到的位置信息反馈给控制器进行处理，从而实现对系统位置的调节。

控制算法位置控制通常需要考虑以下几个方面的因素：控制器的选择、传感器的选择、系统动力学模型的建立、控制器参数的调节等。

在实际应用中，根据具体的系统要求和性能要求，可以选择不同的控制算法以实现位置控制。

常用的控制算法位置控制方法包括PID控制、模糊控制、神经网络控制等。

在控制算法位置控制中，PID控制是最常用的控制算法之一。

PID 控制通过比例、积分和微分三个控制参数来对位置进行控制。

比例控制用于调整位置误差的大小，积分控制用于消除积累的误差，微分控制用于预测未来的误差变化趋势。

通过调节PID控制器的参数，可以实现对系统位置的快速、稳定的控制。

另一种常用的控制算法位置控制方法是模糊控制。

模糊控制是一种基于模糊逻辑的控制方法，通过将模糊规则转化为模糊集合，并根据模糊集合进行推理和决策，实现对系统位置的控制。

模糊控制能够处理非线性系统和模糊系统，在一些复杂的系统中有着较好的性能表现。

神经网络控制也是一种有效的控制算法位置控制方法。

神经网络控制通过建立神经网络模型，实现对系统位置的控制。

神经网络能够模拟人类神经系统的工作原理，具有较强的非线性处理能力和自适应能力，在某些需要对系统进行实时学习和调整的情况下有着优势。

控制算法位置控制是一种重要的控制方法，具有精确、稳定的特点，在工程领域中有着广泛的应用前景。

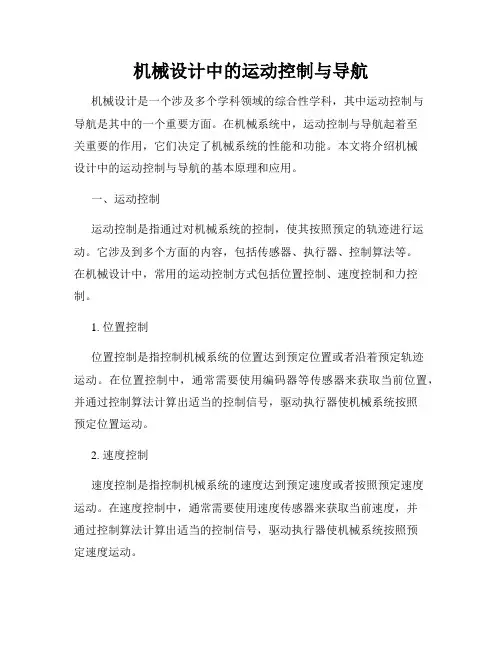

机械设计中的运动控制与导航机械设计是一个涉及多个学科领域的综合性学科，其中运动控制与导航是其中的一个重要方面。

在机械系统中，运动控制与导航起着至关重要的作用，它们决定了机械系统的性能和功能。

本文将介绍机械设计中的运动控制与导航的基本原理和应用。

一、运动控制运动控制是指通过对机械系统的控制，使其按照预定的轨迹进行运动。

它涉及到多个方面的内容，包括传感器、执行器、控制算法等。

在机械设计中，常用的运动控制方式包括位置控制、速度控制和力控制。

1. 位置控制位置控制是指控制机械系统的位置达到预定位置或者沿着预定轨迹运动。

在位置控制中，通常需要使用编码器等传感器来获取当前位置，并通过控制算法计算出适当的控制信号，驱动执行器使机械系统按照预定位置运动。

2. 速度控制速度控制是指控制机械系统的速度达到预定速度或者按照预定速度运动。

在速度控制中，通常需要使用速度传感器来获取当前速度，并通过控制算法计算出适当的控制信号，驱动执行器使机械系统按照预定速度运动。

3. 力控制力控制是指控制机械系统的力达到预定力量或者按照预定力量进行运动。

在力控制中，通常需要使用力传感器来获取当前力量，并通过控制算法计算出适当的控制信号，驱动执行器使机械系统按照预定力量运动。

二、导航导航是指通过对机械系统位置和环境信息的获取和处理，实现机械系统的路径规划和避障。

导航系统可以分为内部导航和外部导航两种。

1. 内部导航内部导航是指机械系统在已知环境中进行导航。

在内部导航中，通常需要使用传感器获取机械系统的位置信息，包括全局定位和局部定位。

全局定位用于确定机械系统在整个环境中的位置，通常使用GPS等全球定位系统。

局部定位用于确定机械系统在局部环境中的位置，通常使用激光雷达、摄像头等传感器。

在获取位置信息后，可以通过路径规划算法计算出机械系统的最佳路径，驱动执行器使机械系统按照最佳路径运动。

2. 外部导航外部导航是指机械系统在未知或者动态环境中进行导航。

位置控制（又称行程控制，限位控制）线路在生产过程中，如摇臂钻床、镗床、万能铣床和桥式起重机等各种自动或半自动控制的机床设备中，经常要求生产机械运动部件有一定的行程或位置，或者需要其运动部件在一定范围内自动往返循环等，这种控制要求需要由行程开关来实现。

行程控制,又称位置控制或限位控制,是利用生产机械运动部件上的挡铁与行程开关碰撞，使其触点动作来控制电路的接通或断开，以实现对生产机械运动部件的行程或位置上的控制。

1．电气原理图：如图6.14图6。

14位置控制线路2、工作原理分析：(1）电路组成及其作用：1）位置开关SQ1、SQ2常闭触头分别串联在正反转控制电路中,以实现电动机正反转的转换。

2）接触器KM1、KM2分别控制正、反转电路。

(2)原理分析： 合上电源开关QS:1）行车向前运动：L1L2L32）行车向后运动:3）停车：按下SB3。

3、填写元器件清单，如表6．26表6．26 元器件及导线明细表4、画实际布线图（见附表)5、线路检测：(1）主电路接线检查.按电路图或接线图从电源端开始，逐段核对接线有无漏接、错接之处，检查导线接点是否符合要求，压接是否牢固，以免带负载运行时产生闪弧现象。

（2）控制电路接线检查。

用万用表电阻挡检查控制电路接线情况。

检查时,应选用倍率适当的电阻挡，并调零.①检查控制电路通断。

断开主电路，将表笔分别搭在U11、V11线端上,读数应为“∞”。

按下按钮SB1（或按钮SB2）时，万用表读数应为接触器线圈的直流电阻值(如CJlO一10线圈的直流电阻值约为1800Ω);同时按下停止按钮SB3，万用表读数由线圈的直流电阻值变为“∞"。

②自锁控制线路的控制电路检查。

松开启动按钮SB1（或SB2）,按下KM1（或KM2）触头架,使其常开辅助触点闭合，万用表读数应为接触器线圈的直流电阻值。

同时按下停止按钮SB3，万用表读数由线圈的直流电阻值变为“∞”。

③检查接触器联锁。

同时按下KM1和KM2触头架,万用表读数由“∞”6、通电试车接线后,用万用表自检电路，自检正确后进行空载运行.空载试运转时接通三相电源，合上电源开关，用试电笔检查熔断器出线端，氖管亮表示电源接通。

一般伺服都有三种控制方式:速度控制方式,转矩控制方式,位置控制方式 .1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm 时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。

可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。

应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。

2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。

由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。

3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。

位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的最终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加整个系统的定位精度。

4、谈谈3环，伺服电机一般为三个环控制，所谓三环就是3个闭环负反馈PID调节系统。

最内的PID环就是电流环，此环完全在伺服驱动器内部进行，通过霍尔装置检测驱动器给电机的各相的输出电流，负反馈给电流的设定进行P ID调节，从而达到输出电流尽量接近等于设定电流，电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。

第2环是速度环，通过检测的电机编码器的信号来进行负反馈PID调节，它的环内PID输出直接就是电流环的设定，所以速度环控制时就包含了速度环和电流环，换句话说任何模式都必须使用电流环，电流环是控制的根本，在速度和位置控制的同时系统实际也在进行电流（转矩）的控制以达到对速度和位置的相应控制。

伺服电机的控制方法伺服电机是一种用于精确控制运动的电动机。

它具有高度可控性和精度，被广泛应用于机械、自动化和工业领域。

为了实现对伺服电机的精确控制，需要采用一种合适的控制方法。

本文将介绍几种常见的伺服电机控制方法。

1.位置控制：位置控制是最常见的伺服电机控制方法之一、通过测量电机转子的角度或位移，将其与期望位置进行比较，并根据差值调整电机运动，以达到精确的位置控制。

位置控制可以通过反馈设备（如编码器或传感器）来实现，以便在实时监测和调整电机位置。

2.速度控制：速度控制是一种将伺服电机运动速度保持在设定值的控制方法。

通过测量电机转子的速度，并将其与期望速度进行比较，控制电机的输出电压和频率，以达到所需的运动速度。

速度控制也可以通过反馈设备来实现，以实时调整电机的输出和速度。

3.扭矩控制：扭矩控制是一种以保持电机输出扭矩在设定值的控制方法。

通过测量电机输出的扭矩，并与期望扭矩进行比较，控制电机的输出电流和电压，以保持所需的扭矩输出。

扭矩控制可以通过反馈设备（如扭矩传感器）来实现，以实时调整电机的输出和扭矩。

4.力控制：力控制是一种将伺服电机输出力保持在设定值的控制方法。

通过测量电机输出的力，并将其与期望力进行比较，控制电机的输出电流和电压，以保持所需的力输出。

力控制可以通过反馈设备（如力传感器）来实现，以实时调整电机的输出和力。

5.轨迹控制：轨迹控制是一种将伺服电机按照预定的运动轨迹进行控制的方法。

通过定义电机运动的轨迹，以及所需的速度、加速度和减速度等参数，控制电机按照轨迹进行运动。

轨迹控制可以通过编程的方式实现，以根据所需的轨迹生成控制指令。

6.模型预测控制：模型预测控制是一种基于数学模型对伺服电机进行控制的方法。

通过建立电机和机械系统的动态模型，并预测未来的运动和行为，通过调整控制指令实现对电机的精确控制。

模型预测控制通常需要高级的控制算法和计算能力，可以在复杂的应用场景中实现更高的控制精度。
