ProeCreo调色板文件以及导入文件的定位技巧
很多人知道Proe/Creo的调色板，但是真正对调色板里各种草绘文件的定位方法还不是很懂。
调色板里有各种系统提供的参数化草绘，除此之外我们还可以直接将一些已经创建好的dwg、dxf和sec等文件导入进来。
以下图为例。
方法：
1.首先我们利用调色板创建一个三角形，如下图所示，其默认的定位基点位于三角形的中心，如下图所示。
我们可以将鼠标左键放到三角形的中心的基点上不松开，然后移动鼠标从而实现对三角形的移动和定位。
2.现在我们想将下图右侧的三角形的上部的顶点与左侧三角形的右下角顶点重合。
通过鼠标左键对右侧的三角形进行移动，如下图所示。
点击确定。
然而最终的结果如下图所示，我们发现最终的结果并不是我们想要的，并没有实现右侧的三角形的上部的顶点与左侧三角形的右下角顶点重合。
这是怎么回事呢？
3.其实造成上面的原因是我们没有设置好三角形的基点。
如下图所示，我们可以将鼠标右键放到三角形的中心的基点上不松开，然后移动鼠标到三角形上部的顶点上，从而将基点更改到该点上。
再次将下图右侧的三角形的上部的顶点与左侧三角形的右下角顶点移动到重合，点击勾号，完美解决问题。
4.Proe和Creo在该功能上操作方法相同。
完成。
结论：鼠标左键实现对图形的移动，鼠标右键实现对图形基点的选择。
想学习Proe/Creo实用技巧吗？。
第46卷第6期2020年12月农业装备技术Agricultural Equipment&TechnologyVol.467.6Dec.2020Pro/E软件实体建程分*及设计陈硕，张萍（辽宁轨道交通职业学院，辽宁沈阳110023）摘要：Pro/E软件是一种三维制图软件，它主要以参数化设计为核心，在实体建模的过程中，Pro/E软件建模具有非常好的作用。
就Pro/E软件在《CAD/CAM》中的建模方法进行了探讨，同时提出了Pro/E软件建模的一些新思路。
关键词：Pro/E软件;实体建模;参数化设计当前,CAD/CAM绘图软件种类繁多，国内的绘图软件主要有CAXA制造工程师、CAXA实体设计等，国外的主要有UG软件、CATIA软件、Solidwork 软件等，这些软件实体建模的过程都有所区别。
本文主要针对Pro/E软件的建模，进行理论分析。
从建模的过程来看,Pro/E软件建模主要分为4个步骤:首先,分析图纸，对图纸的平面图进行分析,辨别尺寸,最好能够想象岀立体图形，这样对以后的绘图会有一个好的概括。
第二，建模的思想,比如第一步拉伸，之后建立实体等。
第三，运用软件的，绘岀实体。
最后，进行，所的实体，图纸的要，之后保存实体。
在整个建模过程中,要充分考虑到个，这样作图的能1参数化设计的内涵设计设计的一种，主要针对，之后进行设计图形，，每一个、线、面都有一个的考，这种三实体面模造。
设计的的绘制图形，图。
1.1命令运用Pro/E软件的多，有在用个的分，所以，要个的造。
如，绘一个实体，3个件:第一，有考第二，图形在考的一第三，图形。
只有这3个条件,总第220期------------------------------才可以绘画岀一个正确的旋转实体。
在Pro/E软件，一，都用图形来进行拉伸实体，这个比，图形一能，之后出来了。
所以，的Pro/E软件的造实体最关键的一。
1.2作图方法在Pro/E软件的之后，要思考软件图的，比如，建一个的实体。

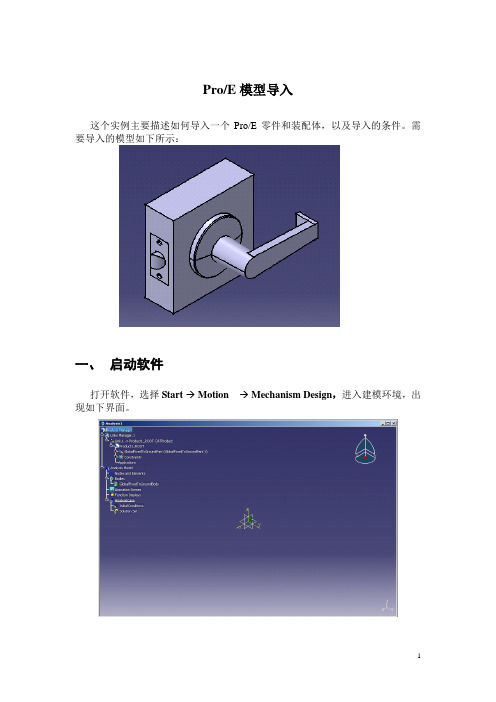

Pro/E模型导入这个实例主要描述如何导入一个Pro/E零件和装配体，以及导入的条件。
需要导入的模型如下所示：一、启动软件打开软件，选择Start →Motion → Mechanism Design，进入建模环境，出现如下界面。
二、Pro/E模型导入论述在导入Pro/E零部件前，应考虑如下几个条件：∙不支持几何表面的转换∙导入的是实体，因此零件上单独的点、线、面在导入后是不能编辑的∙零件和装配体的单位必须统一∙导入后的模型，只有圆柱面的中心轴可以选择，其他曲面的中心轴在操作中是无法选择的三、导入Pro/E装配体从主菜单中选择Insert Existing CAD Model，在树型文档结构中点选Product1_ROOT，弹出Import CAD Model对话框，在文件类型项选择Pro/E Assembly Files，找到模型文件doorknob.asm保存的目录，打开。
导完后在Product1_ROOT下面就会出现新导入模型的文件名。
四、创建运动体在模型被导进来的时候并不能自动创建体的概念，必须手动去创建，之后才能施加运动副和驱动。
1.定义体在工作平台上选择Body From Existing Part按钮，弹出Body From Existing Component对话框。
1、在name项将BodyFromExistingPart.1更名为door，在Product Node项从树型文档结构中选取DOOR (DOOR.1)，说明与DOOR这个零件有关的几何体都已经被导入以DOOR命名的体中。
2、在Fixed to Ground项选择ture，说明导入的体与大地相连。
3、用同样的办法将除HANDLE和LATCH之外的零件都导成与大地相连的体，导这两个零件时在Fixed to Ground项选择false。
2.创建运动副这节主要是在各个体之间创建一些运动副，定义构件之间的运动关系。
点击固定副（Bracket Joint）右下角的下拉箭头，在下拉出的运动副库中选择圆柱副（Cylindrical Joint）,弹出圆柱运动副定义对话框。
二、标准件库的使用和修改标准件库是利用Proe中族表的功能来实现的，在工具——族表，菜单下，可以对目前的零件或组件进行系列化的尺寸定义，这是系列化标准件的基础。
如下图。
在族表中可以修改公共名称和尺寸大小及特征的定义。
从而生成相似的零件。
2.1 标准件库文件组成首先看标准件库中应有的文件。
如下图。
其中，各个文件夹是标准件的零件，重要的有三个文件：Pbc.exe——用于生成GBlib.ctg文件。
GBlib.ctg——是标准件库的总体索引目录，标准件库更新后，需要用Pbc.exe 再生产索引目录。
GBlib.mnu——是标准件库的本级菜单索引文件，每级文件夹中都存在，是引用标准件时的菜单索引，关联Proe界面中的标准件目录菜单和标准件库中的文件。
如果修改了标准件库，也要修改mnu文件中相应的项，注意其中文件的格式Prt.n与文件是完全对应的。
以上三个文件是修改和添加标准件库的依据，特别是每级文件夹下的mnu 文件用的最频繁。
2.2 现有标准件库的导入使用现有的标准件库，需要将其导入到proe 公共文件夹树中方便使用。
（1）在已经定制好的Proe标准环境下，将Gblib文件夹拷贝到Proe_std文件夹下。
（2）修改环境变量。
在我的电脑——属性——高级——环境变量，新建环境变量“pro_library_dir”，值为“D:\ptc\proe_std\GBLib”。
（3）修改config文件中路径。
打开Proe，在工具——选项中，修改下面两项的值“pro_library_dir”、“pro_catalog_dir”，都改为“D:\ptc\proe_std\GBLib”，保存config文件配置。
（4）关闭proe，重新打开就可以找到标准件库了。
如下图综上，环境变量和config文件指定了标准件库的路径，并导入到proe界面中。
GBlib.ctg和GBlib.mnu文件则定义了标准件库本身的菜单，用于检索使用。
二、标准件库的使用和修改标准件库是利用Proe中族表的功能来实现的，在工具——族表，菜单下，可以对目前的零件或组件进行系列化的尺寸定义，这是系列化标准件的基础。
如下图。
在族表中可以修改公共名称和尺寸大小及特征的定义。
从而生成相似的零件。
2.1 标准件库文件组成首先看标准件库中应有的文件。
如下图。
其中，各个文件夹是标准件的零件，重要的有三个文件：Pbc.exe——用于生成GBlib.ctg文件。
GBlib.ctg——是标准件库的总体索引目录，标准件库更新后，需要用Pbc.exe 再生产索引目录。
GBlib.mnu——是标准件库的本级菜单索引文件，每级文件夹中都存在，是引用标准件时的菜单索引，关联Proe界面中的标准件目录菜单和标准件库中的文件。
如果修改了标准件库，也要修改mnu文件中相应的项，注意其中文件的格式Prt.n与文件是完全对应的。
以上三个文件是修改和添加标准件库的依据，特别是每级文件夹下的mnu 文件用的最频繁。
2.2 现有标准件库的导入使用现有的标准件库，需要将其导入到proe 公共文件夹树中方便使用。
（1）在已经定制好的Proe标准环境下，将Gblib文件夹拷贝到Proe_std文件夹下。
（2）修改环境变量。
在我的电脑——属性——高级——环境变量，新建环境变量“pro_library_dir”，值为“D:\ptc\proe_std\GBLib”。
（3）修改config文件中路径。
打开Proe，在工具——选项中，修改下面两项的值“pro_library_dir”、“pro_catalog_dir”，都改为“D:\ptc\proe_std\GBLib”，保存config文件配置。
（4）关闭proe，重新打开就可以找到标准件库了。
如下图综上，环境变量和config文件指定了标准件库的路径，并导入到proe界面中。
GBlib.ctg和GBlib.mnu文件则定义了标准件库本身的菜单，用于检索使用。
Proe标准件库的制作、导⼊⽅法⼆、标准件库的使⽤和修改标准件库是利⽤Proe中族表的功能来实现的，在⼯具——族表，菜单下，可以对⽬前的零件或组件进⾏系列化的尺⼨定义，这是系列化标准件的基础。
如下图。
在族表中可以修改公共名称和尺⼨⼤⼩及特征的定义。
从⽽⽣成相似的零件。
2.1 标准件库⽂件组成⾸先看标准件库中应有的⽂件。
如下图。
其中，各个⽂件夹是标准件的零件，重要的有三个⽂件：Pbc.exe——⽤于⽣成GBlib.ctg⽂件。
GBlib.ctg——是标准件库的总体索引⽬录，标准件库更新后，需要⽤Pbc.exe 再⽣产索引⽬录。
GBlib.mnu——是标准件库的本级菜单索引⽂件，每级⽂件夹中都存在，是引⽤标准件时的菜单索引，关联Proe界⾯中的标准件⽬录菜单和标准件库中的⽂件。
如果修改了标准件库，也要修改mnu⽂件中相应的项，注意其中⽂件的格式Prt.n与⽂件是完全对应的。
以上三个⽂件是修改和添加标准件库的依据，特别是每级⽂件夹下的mnu ⽂件⽤的最频繁。
2.2 现有标准件库的导⼊使⽤现有的标准件库，需要将其导⼊到proe 公共⽂件夹树中⽅便使⽤。
（1）在已经定制好的Proe标准环境下，将Gblib⽂件夹拷贝到Proe_std⽂件夹下。
（2）修改环境变量。
在我的电脑——属性——⾼级——环境变量，新建环境变量“pro_library_dir”，值为“D:\ptc\proe_std\GBLib”。
（3）修改config⽂件中路径。
打开Proe，在⼯具——选项中，修改下⾯两项的值“pro_library_dir”、“pro_catalog_dir”，都改为“D:\ptc\proe_std\GBLib”，保存config⽂件配置。
（4）关闭proe，重新打开就可以找到标准件库了。
如下图综上，环境变量和config⽂件指定了标准件库的路径，并导⼊到proe界⾯中。
GBlib.ctg和GBlib.mnu⽂件则定义了标准件库本⾝的菜单，⽤于检索使⽤。
1.ProE实体倒入步骤：
A:在proe中export成step文件，之后在gambit中import
注：ProE中点选保存副本图标，选择以STL格式保存副本。
参见附图。
注意，实体必须画在几何空间中第一象限。
（即实体上所有点的X、Y、Z坐标都为正）
附件为一个可用的STL格式文件，你可以试试导入GAMBIT。
2.如何将UG和PRO/E中的风机import到gambit中啊？
Q:要在gambit中划分风机网格，构型在UG或PRO/E中完成，但是无法将文件导出成gambit
中需要的turbo文件*.tur和*.ibl格式，不知该怎么办？其他格式的文件在gambit里对风
机不太好划分网格吧？
A:ug或pro/e中生成了几何模型可以以很多种形式导入gambit，如step igs stl等。
至于
导成*.tur和*.ibl，肯定是不可能，有兴趣的话你可以打开*.tur文件看看，里面是些点
的坐标值，可以自己编写*.tur文件，也可以先将几何模型导入turbogrid，生成curve文
件。
3如何将cad导入到gambit中
Q:gambit为什么读不进*.sat的文件
在AutoCAD中输出的sat格式文件，到了gambit里面输入时出错－－
ACIS error 3205：save file is from a later version of ACIS
我用的是cad2004，这条出错信息搞得我一头雾水
既然出错有编号3205，我可以在帮助文件里看到它的详细解释吗？A:file-->import-->acis...
存sat格式的较低版，如8。
0版，11。
0版gambit不认识
你可以采用较低的AutoCAD版本
A:可以使用igs模式导入
A:（1）Gambit只适用于创建简单的三维几何体，对于复杂形体而言，其绘图功能是远远
不够的，这时Gambit允许我们引入一些其他软件创建的文件，常用的有Autocad创建的AS
CI形式的文件.sat。
CAD中创建的图形要输出为.sat文件，要满足一定的条件。
对于二维图形来说，它必须是
一个region，也就是说要求是一个联通域。
对于三维图形而言，要求其是一个ASCI body。
（2）先把autoCAD对象构成实体，导出.sat文件，再在gambit导入，
注意有版本高低问
题
4 fluent中的cas文件能变成gambit里的dbs文件
Q:在我现在想将cas文件中的网格做修改，该怎么办？
A：可以，import进来就能得到
5.怎么在ansys中制作模型导入fluent？
A:存成一个gambit可以识别的格式。
可以打开gambit看看可以导入什么格式，看看ansys可以输出什么格式。
A: ansys use .cdb file存成.iges文件格式比较好，在gambit中读入。
6.hypermesh文件如何导入fluent?
Q:用fluent求解器计算流体，想利用hypermesh做前处理，可不知怎么将建好的模型导入
fluent（hm不提供fluent摸板），可不可以利用其它的什么软件转一下呢？
A: hypermesh和CAE软件连接比较紧密，所以最好从CAE软件下手，而Fluent支持的CAE
软件的网格格式包括Ansys、Patran和Nastran，你可以试一下。
还有一种方法就是，清楚Hypermesh网格文件的结构，又清楚Fluent
网格文件的结构，
随便找个编辑器手动修改。
网格文件虽然可能很大，但是关键的部分都不会很多。
hypermesh里模板设成hm的generel，然后划分网格，export，再导入gambit（import
hypermesh文件），在gambit里加边界条件，其他的你应该都会。
7.请问如何将fluent结果存为ansys格式
A:File－export 选择ansys
8..gridgen 的网格怎样在FLUENT 中用啊？怎样输出
A:分网前先选择分析软件，网格划分结束后，设定边界条件，然后export即可得到fluen
t所需的cas文件
gridgen教程里面有一个二维翼型的例子，它就是按照以fluent为求解器作的网格。
