粗集料压碎值试验检测记录表

粗集料压碎值试验1目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

2仪具与材料(1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。

并保持光滑状态。

图T0316-1 压碎指标值测定仪(尺寸单位：㎜)表T 0316-1试筒、压柱和底板尺寸部位符号名称尺寸(㎜)试筒ABC内径高度壁厚150±0.3125～128≥12压柱DEFG压头直径压杆直径压柱总长压头厚度149±0.2100～149100～110≥25底板HIJ直径厚度(中间部分)边缘厚度200～2206.4±0.210±0.2(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

(3)天平：称量2㎏～3㎏，感量不大于1g。

(4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

(5)压力机：500kN，应能在1Omin内达到400kN。

(6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

3试验准备3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

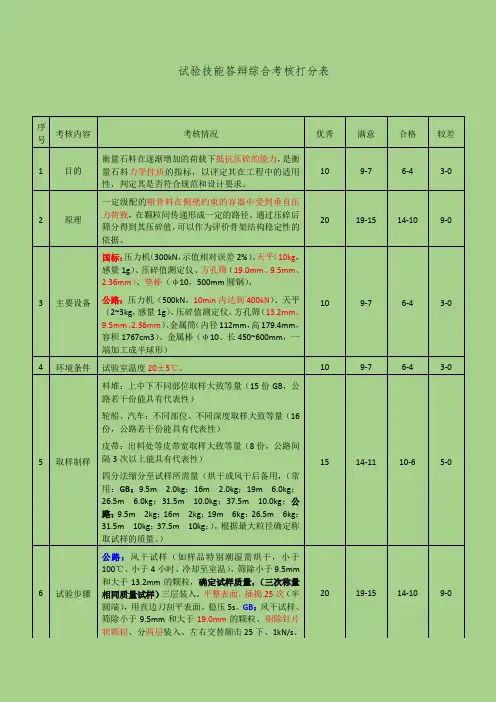

试验技能答辩综合考核打分表序号考核内容考核情况优秀满意合格较差1 目的衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在工程中的适用性，判定其是否符合规范和设计要求。

10 9-7 6-4 3-02 原理一定级配的粗骨料在侧壁约束的容器中受到垂直压力荷载，在颗粒间传递形成一定的路径。

通过压碎后筛分得到其压碎值，可以作为评价骨架结构稳定性的依据。

20 19-15 14-10 9-03 主要设备国标：压力机（300kN，示值相对误差2%）、天平（10kg，感量1g）、压碎值测定仪、方孔筛（19.0mm、9.5mm、2.36mm）、垫棒（φ10，500mm圆钢），公路：压力机（500kN，10min内达到400kN）、天平（2~3kg，感量1g）、压碎值测定仪、方孔筛（13.2mm、9.5mm、2.36mm）、金属筒（内径112mm，高179.4mm，容积1767cm3）、金属棒（φ10、长450~600mm，一端加工成半球形）10 9-7 6-4 3-04 环境条件试验室温度20±5℃。

10 9-7 6-4 3-05 取样制样料堆：上中下不同部位取样大致等量（15份GB，公路若干份能具有代表性）轮船、汽车：不同部位、不同深度取样大致等量（16份，公路若干份能具有代表性）皮带：出料处等皮带宽取样大致等量（8份，公路间隔3次以上能具有代表性）四分法缩分至试样所需量（烘干或风干后备用，（常用：GB：9.5m 2.0kg；16m 2.0kg；19m 6.0kg；26.5m 6.0kg；31.5m 10.0kg；37.5m 10.0kg；公路：9.5m 2kg；16m 2kg；19m 6kg；26.5m 6kg；31.5m 10kg；37.5m 10kg；），根据最大粒径确定称取试样的质量。

）15 14-11 10-6 5-06 试验步骤公路：风干试样（如样品特别潮湿需烘干，小于100℃、小于4小时、冷却至室温），筛除小于9.5mm和大于13.2mm的颗粒，确定试样质量，（三次称量相同质量试样）三层装入，平整表面，插捣25次（半圆端），用直边刀刮平表面。

粗集料压碎值试验（T 0316—2005）一、目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

二、仪具与材料1、石料压碎值试验仪：由内径150㎜、两端和尺寸见下面得的和表。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。

压碎指标值测定仪(尺寸单位：㎜)试筒、压柱和底板尺寸表2、金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

3、天平：称量2㎏～3㎏，感量不大于1g。

4、标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

5、压力机：500kN，应能在1Omin内达到400kN。

6、金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

三、试验准备1、采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

四、试验步骤1、将试筒安放在底板上。

2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

3、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。

4、开动压力机，均匀地施加荷载，在10 min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。

粗集料压碎值试验一、目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

二、仪具与材料??????????????????????????????????????1、石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见下面得的和表。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。

?????????????????? ?????????????????????????压碎指标值测定仪????????????????????????????????????????????????????????????????? ????????? (尺寸单位：㎜)3、天平：称量2㎏～3㎏，感量不大于1g。

4、标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

5、压力机：500kN，应能在1Omin内达到400kN。

6、金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

三、试验准备1、采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

四、试验步骤1、将试筒安放在底板上。

2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

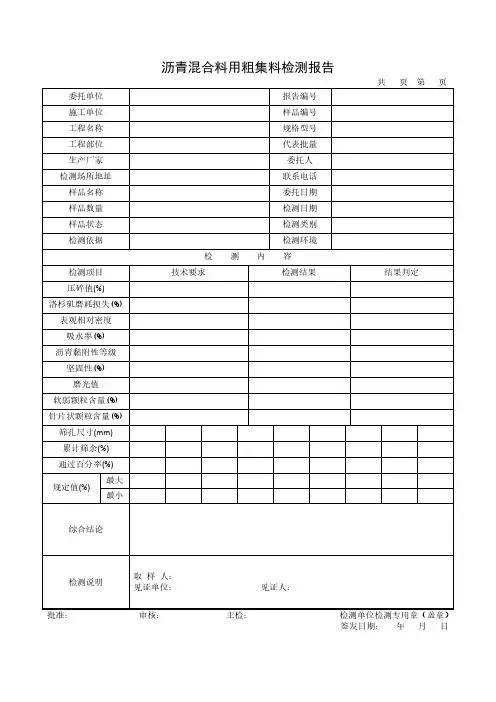

沥青混合料用粗集料检测报告共页第页委托单位报告编号施工单位样品编号工程名称规格型号工程部位代表批量生产厂家委托人检测场所地址联系电话样品名称委托日期样品数量检测日期样品状态检测类别检测依据检测环境检测内容检测项目技术要求检测结果结果判定压碎值(%)洛杉矶磨耗损失(%)表观相对密度吸水率(%)沥青黏附性等级坚固性(%)磨光值软弱颗粒含量(%)针片状颗粒含量(%)筛孔尺寸(mm)累计筛余(%)通过百分率(%)规定值(%)最大最小综合结论检测说明取样人：见证单位：见证人：批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日共页第页样品名称样品编号规格型号检测编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容序号试验次数试验前试样质量(g)通过2.36mm筛孔质量(g)压碎值(%)平均压碎值(%)检测说明校核：主检：共页第页样品名称样品编号规格型号检测编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容试样编号转筒编号试验前试样质量(g)试验后试样质量(g)磨耗损失率(%)9.5-16.016.0-19.019.0-26.526.5-37.5合计单值平均值检测说明校核：主检：共页第页样品名称样品编号规格型号检测编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容试验次数12集料的水中质量(g)集料的表干质量(g)集料的烘干质量(g)表观相对密度表观相对密度平均水的密度(g/cm3)表观密度(g/cm3)吸水率(%)平均吸水率(%)检测说明校核：主检：共页第页校核：主检：样品名称样品编号规格型号检测编号样品状态检测依据设备名称设备编号设备状态检测内容干燥试样总质量(g)第一组第二组平均标准级配范围(%)水洗后筛上总质量(g)水洗后0.075mm 筛下质量(g)0.075mm 通过率(%)筛孔尺寸(mm)筛上重(g)分计筛余(%)累计筛余(%)通过百分率(%)筛上重(g)分计筛余(%)累计筛余(%)通过百分率(%)平均质量通过百分率(%)最大值(%)最小值(%)37.531.526.519.016.013.29.54.752.36筛底(g)筛分后总量(g)损耗(g)损耗率(%)扣除损耗后总量(g)检测说明共页第页样品名称样品编号规格型号检测编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容黏附性试验序号试验方法表面沥青剥落情况(%)黏附性等级平均值12345检测说明校核：主检：共页第页样品名称样品编号规格型号检测编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容坚固性粒级(mm)试验前烘干质量(g)试验后烘干质量(g)质量损失(g)质量损失百分率(%)分计质量(g)总质量损失百分率(%)检测说明校核：主检：共页第页样品名称样品编号规格型号检测编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容集料编号试验次数试件编号单个试件磨光值读数平均磨光值读数平均值磨光值12345检测说明校核：主检：共页第页样品名称样品编号规格型号检测编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容软弱颗粒含量试样质量(g)完好颗粒含量(g)软弱颗粒质量（g）软弱颗粒含量(%)4.75-9.5mm9.5-16mm16mm以上合计针片状颗粒含量（游标卡尺法）粒级(mm)针状、片状质量(g)针状、片状质量(g)31.5～37.526.5～31.519～26.516～199.5～164.75～9.5合计试样总质量(g)针片状颗粒含量(%)针片状颗粒含量平均值(%)检测说明校核：主检：。

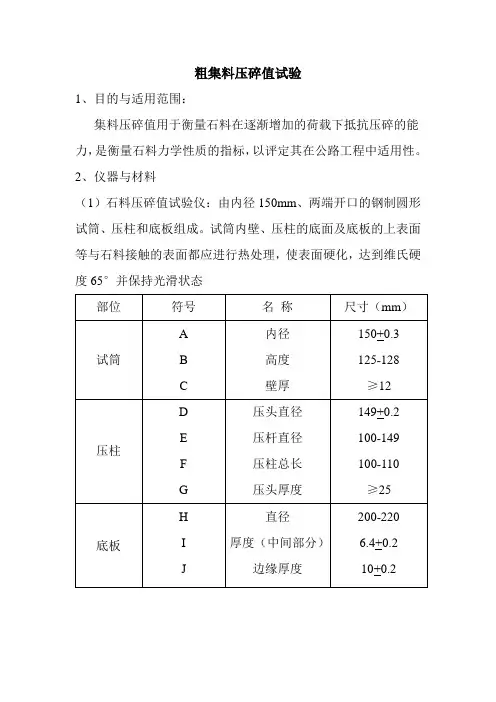

粗集料压碎值试验1、目的与适用范围：集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中适用性。

2、仪器与材料（1）石料压碎值试验仪：由内径150mm、两端开口的钢制圆形试筒、压柱和底板组成。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态（2）金属棒：直径10mm，长450-600mm，一端加工成半球形。

（3）天平：量程2-3Kg，感量不大于1g。

（4）标准筛：筛孔尺寸13.2mm、9.5mm、2.36mm方孔筛各一个。

（5）压力机：500KN，应能在10min内达到400KN。

（6）金属筒：圆形柱，内径112.0mm,高179.4mm，容积1767cm³。

3.试验准备（1）将风干石料用13.2mm和9.5mm标准筛过筛，取9.5-13.2mm 的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h.试验前，石料应冷却至室温。

（2）每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100mm。

在金属筒中确定石料数量的方法如下：将试验分3次（每次数量大体相同）均匀装入试模中，每次均将试验表面平整，用金属棒的半球形面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量（m0）.以相同质量的试样进行压碎值的平行试验。

4、试验步骤（1）将试筒安放在底板上。

（2）将要求质量的试样分3次（每次数量大体相同）均匀装入试模中，每次将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

（3）将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。

（4）开动压力机，均匀地施加荷载，在10min左右的时间内达到总荷载400kN，稳住5s，然后卸荷。

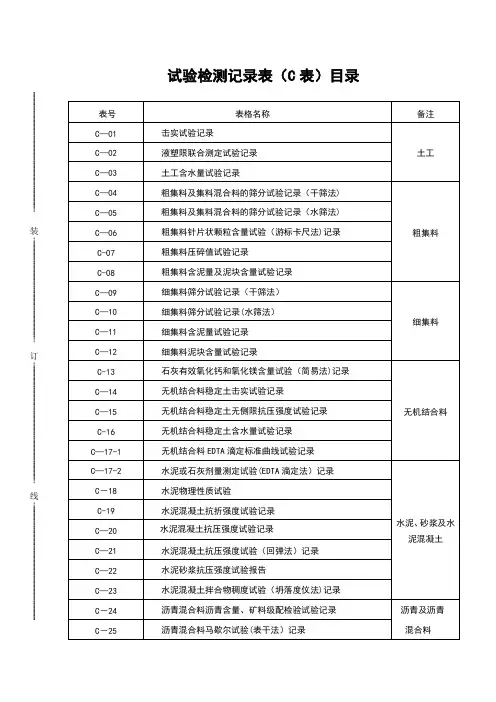

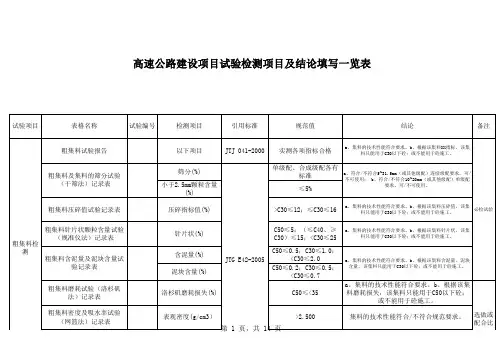

C—01击实试验记录监理单位：编号：C—02 液塑限联合测定试验承包单位：合同号:C-03 土工含水量试验记录承包单位:合同号：C-04 粗集料及集料混合料的筛分试验记录(干筛法）Array承包单位：合同号：监理单位: 编号：C—05粗集料及集料混合料的筛分试验记录（水筛法）Array承包单位：合同号：监理单位: 编号：C—06 粗集料针片状颗粒含量试验（游标卡尺法）记录承包单位：合同号:C—07 粗集料压碎值试验记录Array承包单位：合同号：监理单位: 编号:C-08 粗集料含泥量及泥块含量试验记录Array承包单位: 合同号：监理单位: 编号：C-09细集料筛分试验记录（干筛法）Array承包单位：合同号：监理单位: 编号：C-10 细集料筛分试验记录（水筛法) Array承包单位：合同号：监理单位: 编号：C-11 细集料含泥量试验记录Array承包单位: 合同号:监理单位：编号：C—12细集料泥块含量试验记录Array承包单位: 合同号：监理单位: 编号：C—13 石灰有效氧化钙和氧化镁含量试验（简易法)记录监理单位：编号：C—14 无机结合料稳定土击实试验记录承包单位:合同号：C-15 无机结合料稳定土无侧限抗压强度试验记录承包单位：合同号：C—16 无机结合料稳定土含水量试验记录承包单位：合同号：C—17—1 无机结合料EDTA滴定标准曲线试验记录Array承包单位：合同号：监理单位：编号：C-17-2 水泥或石灰剂量测定试验（EDTA滴定法）记录承包单位:合同号:C—18水泥物理性质试验承包单位：合同号：C-19 水泥混凝土抗折强度试验记录承包单位：合同号:C—20 水泥混凝土抗压强度试验记录承包单位：合同号:C—21 水泥混凝土抗压强度试验（回弹法）记录Array承包单位: 合同号：监理单位: 编号：C—22 水泥砂浆抗压强度试验报告承包单位：合同号：C-23 水泥混凝土拌合物稠度试验(坍落度仪法）记录承包单位：合同号:C—24 沥青混合料沥青含量、矿料级配检验试验记录承包单位：合同号：C—25沥青混合料马歇尔试验（表干法）记录承包单位：合同号：C—26 沥青物理性质试验记录承包单位：合同号：C-27压实度试验（灌砂法）记录Array承包单位：林州市二建建筑工程有限公司合同号：监理单位：晋城市康衢监理咨询有限公司编号:C—28压实度试验（核子仪法）记录承包单位：合同号：监理单位：编号：C—29 压实度（环刀法）试验记录承包单位：济源市交通能源工程有限公司合同号：03C—30填砂砾(石）路堤压实沉降量记录表Array承包商: 合同号：注：沉降量控制在5mm以内，若大于5mm需继续碾压，并测定沉降量直至符合要求为止.C—31 地基承载力检测（贯入试验）记录Array承包单位:济源市交通能源工程有限公司合同号:03C-32 钻孔桩泥浆比重试验记录Array承包单位: 合同号：监理单位: 编号：C—33 路面构造深度试验（手工铺砂法）记录Array承包单位：合同号：监理单位：编号：C—34路面渗水系数试验记录Array承包单位: 合同号：监理单位：编号:C—35路面磨擦系数检测表监理单位：编号：C—36沥青混凝土路面面层摊铺检测表承包单位: 合同号:C—37沥青混凝土路面面层压实度检测表承包单位：合同号：C-38 平整度检测表承包单位：林州市二建建筑工程有限公司合同号：C-39宽度检测表承包单位：林州市二建建筑工程有限公司合同号：C-40厚度检测表承包单位：山西纵横路桥工程有限公司合同号：01C—41 回弹弯沉检测表Array承包单位:高平市公路工程有限公司合同号：第二合同段C—42路基路面横坡检测表承包单位：高平市公路工程有限公司合同号：第二合同段C-43路基边坡检测表Array承包单位：合同号：C—44 水泥混凝土面层相邻板高差检测表监理单位: 编号：C—45 水泥混凝土路面面层纵、横缝顺直度检测表监理单位：编号：。

粗集料试验术语、符号2.1 术语2.1.1 集料(骨料)aggregate在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。

2.1.2 粗集料coarse aggregate在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。

2.1.3 细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。

2.1.4 天然砂natural sand由自然风化、水流冲刷、堆积形成的、粒径小于4.75mm岩石颗粒，按生存环境分河砂、海砂、山砂等。

2.1.5 人工砂manufactured sand，synthetic sand经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大部分土和细粉，或将石屑水洗得到的洁净的细集料。

从广义上分类，机制砂、矿渣砂和煅烧砂都属于人工砂。

2.1.6 机制砂crushed sand由碎石及砾石经制砂机反复破碎加工至粒径小于 2.36mm的人工砂，亦称破碎砂。

2.1.7 石屑crushed stone dust，screenings，chips采石场加工碎石时通过最小筛孔(通常为2.36mm或4.75mm)的筛下部分，也称筛屑。

2.1.8 混合砂blend sand由天然砂、人工砂、机制砂或石屑等按一定比例混合形成的细集料的统称。

2.1.9 填料filler在沥青混合料中起填充作用的粒径小于0.075mm的矿物质粉末。

通常是石灰岩等碱性料加工磨细得到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。

2.1.10 矿粉mineral filler由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的以碳酸钙为主要成分的矿物质粉末。
