90平方米户型农村三层砖混结构实用房屋设计图

格式：doc
大小：777.00 KB
文档页数：3

下载文档原格式

农村11x10米独栋三层小别墅设计图

农村11x10米独栋三层小别墅设计图建筑规格:11x10.77米;
建筑层数:三层;
建筑高度:10.9米(含屋顶)坡屋顶;
建筑结构:砖混结构;
别墅占地面积:118.47平方米
主体造价参考:23万
别墅外观效果
一层平面图
设计图
一层:入户平台、客厅、父母房、卫生间、餐厅、厨房;
二层:阳台、客厅、主卧室、2个卧室、更衣室、2个卫生间、杂物间; 三层:活动室、卫生间、卧房、杂物间。

30万建成农村宅院小别墅有图纸有实照/p-1459805947.html
适合农村宅基地建设的别墅图纸
/p-72371428.html
精选10套小型别墅郊果图和平面户型图/p-97824705.html
农村宅基地建房外观效果图大集合
/p-84539606.html
/p-615881606.html
农村自建房超漂亮的户型设计
/p-226596096.html
/p-66130374.html
农村宅基地建造11X15米现代风格别墅的图纸/p-1884910845.html
简单时尚的9.5X10.5米农村自建房户型图纸/p-1884910844.html
农村自建12X10米经济实用别墅图纸
/p-1884910846.html
外观时尚的农村3层别墅平面图和效果图/p-1884910847.html。

12x11 三层半农村自建房布置图平面图户型图外观图

顶层平面图 1 : 70
A
说明：未注墙厚200mm，未注门跺尺寸为120mm，墙、柱未注位
置为中心对齐或者边线对齐。卫生间、阳台、厨房标高相对楼
板面标高低30mm。
图名 1
顶层平面图
编号 2
DZ1211-3T01
项目
定制图纸 3
制图林应海
A
校核 4
已审
2019-3-26 版本 A0 页码 3 5
1 E D C
A
校核 4
已审
2019-3-26 版本 A0 页码 2 5
1
2
3
4
5
E
800
1500
700
E
1500
C1515
D
M1021
1320
11.500
下
3700
楼梯间
D
12.4 m²
D
露台
260x8= 2080
1200
1200
C
1200 20 260 20 1200
11000
M0820
1600
公卫
3.5 m²
2000
950
3000
3700
1500
3800
12000
1
2
3
4
二三层平面图 1 : 70
A
说明：未注墙厚200mm，未注门跺尺寸为120mm，墙、柱未注位
置为中心对齐或者边线对齐。卫生间、阳台、厨房标高相对楼
板面标高低30mm。
图名 1
二三层平面图
编号 2
DZ1211-3T01
项目
定制图纸 3
制图林应海
1
2
3

新农村自建房10米X9米超实用户型含平面图纸

新农村⾃建房10⽶X9⽶超实⽤户型含平⾯图纸
农村⾃建房和别墅虽然都是独栋，但还是有区别的。

⾃建房应该更注重经济适⽤，在设计的时
候就要全⾯考虑控制建安成本。

⽐如外⽴⾯造型要简单，尽量不⽤曲线造型；功能布局要合
理，不要出现梁上墙等；还有就是尽量不⽤旋转楼梯等明显提⾼造价的⽅案。

今天这套新农村⾃建房，占地10⽶X9⽶超实⽤户型就综合考虑了上述问题。

从外型上看，中式
风格，简约不简单。

没有弧线造型，建筑成本可控，如果砖混结构，不到20万就可以搞定主
体。

⼀层平⾯图：农村建房⼦，⼀楼平⾯⽐较难处理，这套布局就⾮常好。

进门⼤客厅，有的地⽅
需要堂屋，但宅基地⼩，只能堂屋和客厅放在⼀起；南向有⽼⼈房，紧邻卫⽣间，⽼⼈起夜⽐
较⽅便；风⽔上讲究开门不见梯，所以楼梯设计成转⾓式；厨房留有后门，同时紧邻餐厅；杂
物间其实也是农村⾃建房⼀楼必须布置的。

间。

⾃⼰⽤电不要钱，还可以卖给电⽹。

3.3⽶左右，⼆楼3⽶⾼就够了。

农村房屋(三层别墅)设计图

农村房屋(三层别墅)设计图二层半农村自建房图纸_别墅设计图纸,农村房屋设计图,农村自建房设,不求别人说明：户型为单家独院式占地面积118平方米,建筑面积233.9平方米,一楼设有客、老人卧式、卫生间,二层设有三间卧式及一个阳台;三层设有储藏间与屋面晒台,方便储藏谷物。

本户型采用平顶屋与坡屋顶相结合,外观、造型简洁大方,色彩明快,房间尺度设计适宜,空间利用率高。

效果图：规格：10m某11m建筑面积：233.9平米二层半农村自建房图纸_别墅设计图纸,农村房屋设计图,农村自建房设,不求别人说明：户型为单家独院式占地面积118平方米,建筑面积233.9平方米,一楼设有客、老人卧式、卫生间,二层设有三间卧式及一个阳台;三层设有储藏间与屋面晒台,方便储藏谷物。

本户型采用平顶屋与坡屋顶相结合,外观、造型简洁大方,色彩明快,房间尺度设计适宜,空间利用率高。

简单时尚的9.5X10.5米农村自建房户型图纸

简单时尚的9.5X10.5米农村自建房户型图纸
再小的宅基地，精心设计了，就会有不一样的美。

下面这座小别墅，9.5米面宽，10.5米进深，在有限的宅基地上，设计师还设计了双车库。

干净素雅的白色外墙，加上一条粉色墙和粉色屋顶，房子一下子变得清爽起来，还带有一点娇羞和可爱。

拐角防盗窗的设计更像是一个精心设计的艺术装饰，给住宅增加了现代感的气息。

平面布局图;
户型简单、时尚，布局分明，一层为客厅、餐厅、厨房和储藏室这种活动区域，并将客厅和餐厅打通，使居室内空间看起来宽敞，视野开阔。

二层为卧室休息区域，南侧是主卧，北侧是两个次卧。

主卧很大，是个套间，有独立的衣帽间和卫生间。

每个卧室都有飘窗设计，飘窗可以做成榻榻米，也可以摆放盆栽花卉，居室环境优雅。

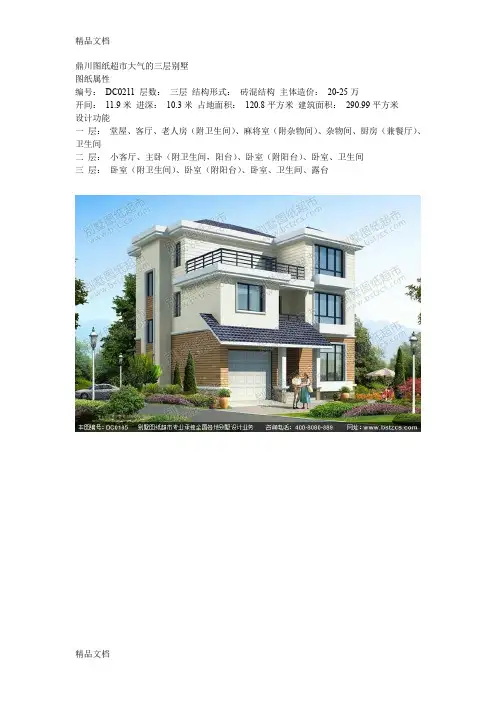

(整理)鼎川图纸超市大气的三层别墅
