第四节局部放大图和简化画法(建议2课时) 考纲要求了解局部放大图画法和常用的简化画法。
知识网络知识要点二、简化画法(一)基本原则简化画法是在保证不引起误解和歧义的前提下，力求制图简便。
其简化的基本要求是避免不必要的视图和剖视图，并避免使用虚线表示不可见结构。
典型例题【例1】分析如图所示的图样采用了什么简化画法，完成与图形对应的填空题。
(a)(b)(d)(c)(e)(1)图(a)中较长机件(轴、连杆等)沿长度方向形状__________或按__________变化，可__________画出，但需标注总长。
(2)图(b)在不致引起误解时，__________机件的视图可只画一半或四分之一，但需在中心线的两端画出两条与其__________的平行细实线。
(3)图(c)中肋板__________向剖切时不画__________符号，并用__________线将它与相邻连接部分分开，但__________剖切时应画__________符号。
(4)图(d)中，当__________图形不能充分表达时，可用__________符号表示。
(5)图(e)中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其__________，但需在图中注明孔的__________。
【解题指导】(a)－(e)图中均采用了筒化画法。
(a)图中表示较长机件沿长度方向形状一致或按规律变化时，可断开缩短画出，但需标注总长。
(b)图中，对称机件的视图可只画一半或四分之一，但需在对称中心线的两端画出两条与其垂直的平行细实线。
(c)图中肋板纵向剖切时不画剖面符号，并用粗实线将它与相邻接部分分开，但横向剖切时应画剖面符号。
(d)图中，当平面图形不能充分表达时，可用平面符号表示。
(e)图中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其位置，但需在图中注明孔的总数。
【答案】(1)一致一定规律断开缩短(2)对称垂直(3)纵剖面粗实横向剖面(4)平面平面(5)位置总数【点评】(1)简化画法是五类表达方法之一，但由于简化画法涉及到的知识点较琐碎，因而掌握起来较为困难，必须结合相应的图形来理解。

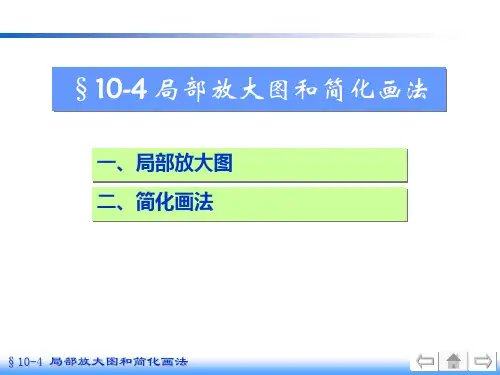

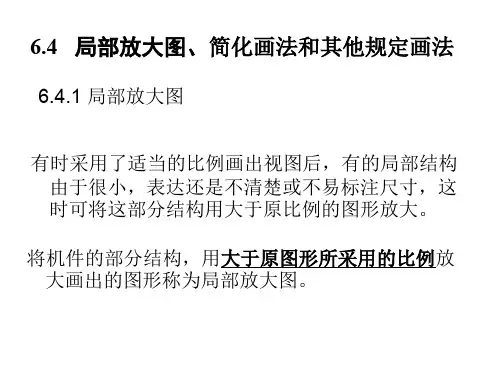

§8-4 局部放大图和简化画法一、局部放大图1.基本概念将机件的部分结构用大于原图形做采用的比例画出的图形，称为具备放大图，如图8-41 所示。
当机件的某些结构较小，如按原图所用的比例画出，图形过小而表达不清楚，或标注尺寸困难时，可采用具备放大画出。
2.具备放大图的画法(1) 具备放大图可以画成视图、剖视图和断面图，它与被放大部位的表达方法无关，如图8-41所示。
(2) 局部放大图应尽量配置在被放大部位的附近；局部放大图的投射方向应与被放大部位的投射方向一致；与整体联系的部分用波浪线画出，画成剖视和断面对其剖面线的方向和间隔应与原图中有关的剖面线的方向和间隔相同，如图8-41、图8-42a所示。
3.局部放大图的标注（1）画局部放大图时，应用细实线圆（或长圆形）圈出被放大的部分，如图8-41、图8-42a所示。
（(2）当机件上有几个被放大部位时，必须用罗马实在和指引线（用细实线表示）依次标明被放大部位的顺序；并在局部放大图上方正中位置注出相应的罗马数字和采用的放大比例（罗马数字和放大比例之间的横线用细实线画出，前者写在横线之上，后者写在横线之下），如图8-41中的Ⅰ、Ⅱ处所示。
二、简化画法（一）剖视、断面图中的简化画法(1) 对于机件上的肋、轮辐及薄壁等结构，当剖开平面沿纵向剖切时，这些结构上都不画剖面符号，而用粗实线将它与其邻接部分分开（该粗实线并非外表面的交线或外转向轮廓线的投影，而是理论轮廓线）；当剖切平面沿横向剖切时，这些结构仍需画上剖面符号，如图8-43所示。
(2) 当需要表达形状为回转体的机件上有均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构假想旋转到剖切平面上画出，且不需加任何标注，如图8-43b中的轮辐、图8-44a中的肋板和孔的轴线以及图8-44b中的孔及其轴线所示。
(3)在需要表示位于剖切平面之前已剖去部分上的结构时，这些结构按假想投影的轮廓线（用双点画线表示）画出，如图8-45所示。
