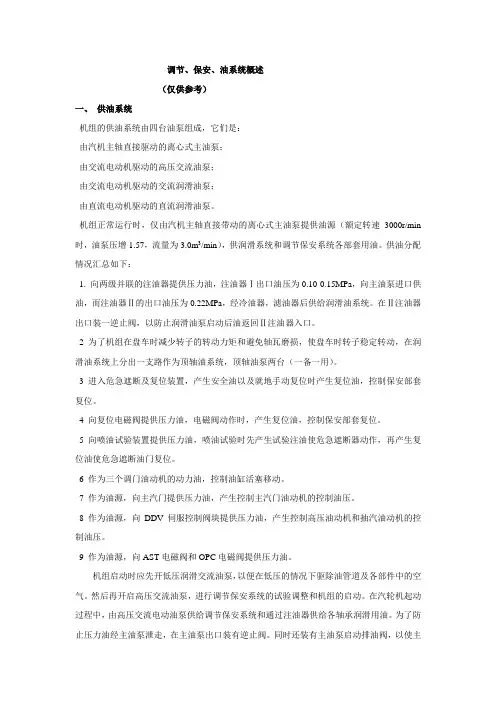

调节、保安、油系统概述（仅供参考）一、供油系统机组的供油系统由四台油泵组成，它们是：由汽机主轴直接驱动的离心式主油泵；由交流电动机驱动的高压交流油泵；由交流电动机驱动的交流润滑油泵；由直流电动机驱动的直流润滑油泵。
机组正常运行时，仅由汽机主轴直接带动的离心式主油泵提供油源（额定转速3000r/min 时，油泵压增1.57，流量为3.0m3/min），供润滑系统和调节保安系统各部套用油。
供油分配情况汇总如下：1. 向两级并联的注油器提供压力油，注油器Ⅰ出口油压为0.10-0.15MPa，向主油泵进口供油，而注油器Ⅱ的出口油压为0.22MPa，经冷油器，滤油器后供给润滑油系统。
在Ⅱ注油器出口装一逆止阀，以防止润滑油泵启动后油返回Ⅱ注油器入口。
2为了机组在盘车时减少转子的转动力矩和避免轴瓦磨损，使盘车时转子稳定转动，在润滑油系统上分出一支路作为顶轴油系统，顶轴油泵两台（一备一用）。
3 进入危急遮断及复位装置，产生安全油以及就地手动复位时产生复位油，控制保安部套复位。
4 向复位电磁阀提供压力油，电磁阀动作时，产生复位油，控制保安部套复位。
5 向喷油试验装置提供压力油，喷油试验时先产生试验注油使危急遮断器动作，再产生复位油使危急遮断油门复位。
6 作为三个调门油动机的动力油，控制油缸活塞移动。
7 作为油源，向主汽门提供压力油，产生控制主汽门油动机的控制油压。
8 作为油源，向DDV伺服控制阀块提供压力油，产生控制高压油动机和抽汽油动机的控制油压。
9 作为油源，向AST电磁阀和OPC电磁阀提供压力油。
机组启动时应先开低压润滑交流油泵，以便在低压的情况下驱除油管道及各部件中的空气。
然后再开启高压交流油泵，进行调节保安系统的试验调整和机组的启动。
在汽轮机起动过程中，由高压交流电动油泵供给调节保安系统和通过注油器供给各轴承润滑用油。
为了防止压力油经主油泵泄走，在主油泵出口装有逆止阀。
同时还装有主油泵启动排油阀，以使主油泵在起动过程油流畅通不打闷泵。
