汽轮机调节保安系统讲解

第1章调节保安系统汽轮机调节保安系统是保证汽轮机安全可靠稳定运行的重要组成部分。

本机组采用新型的高压抗燃油数字电液控制系统（Digtal Electro－Hydraulic Control，简称DEH或D-EHC）。

DEH与传统的机械液压调节相比，极大的简化了液压控制回路，不仅转速控制范围大、调整方便、响应快、迟缓小和能够实现机组自启停等多种复杂控制，而且提高了工作可靠性，简化了系统的维护和维修。

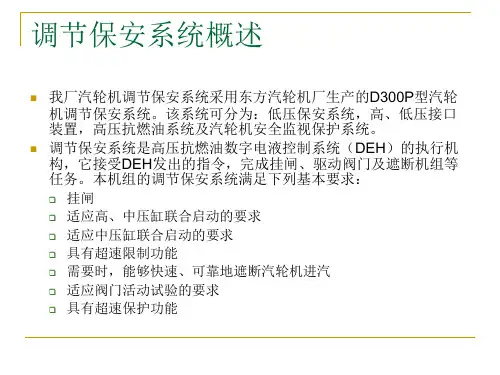

1.1. 概述调节保安系统是高压抗燃油数字电液控制系统（DEH）的执行机构，它接受DEH发出的指令，完成挂闸、驱动阀门及遮断机组等任务。

我公司采用东方汽轮机厂的汽轮机调节保安系统，此种保安系统已经应用到多台大容量机组，有长时间的运行经验。

本机组的调节保安系统按照其组成可划分为低压保安系统和高压抗燃油系统两大部分。

高压抗燃油系统由液压伺服系统、高压遮断系统和抗燃油供油系统三大部分组成，调节保安系统图见图7－1。

本机组的调节保安系统满足下列基本要求：1）汽轮机挂闸；2）适应高、中压缸联合启动的要求；3）适应中压缸启动的要求；4）具有超速限制功能；5）需要时，能够快速、可靠的遮断汽轮机进汽；6）适应阀门活动试验的要求；7）具有超速保护功能；A、机械式超速保护：动作转速为额定转速的110％～111％（3300～3330r/min），此时危急遮断器的飞环击出，打击危急遮断器装置的撑钩，使撑钩脱扣，机械危急遮断装置连杆使高压遮断组件的紧急遮断阀动作，切断高压保安油的供油，同时将高压保安油的排油口打开，泄掉高压保安油。

快速关闭各主汽、调节阀，遮断机组进汽。

B、DEH电超速和TSI电超速保护：当检测到机组转速达到额定转速的111％（3330r/min），发出电气停机信号，使主遮断电磁阀（5YV、6YV）和机械停机电磁阀（3YV）中的电磁遮断装置动作，泄掉高压保安油，遮断机组进汽。

同时DEH又将停机信号送到各阀门遮断电磁阀，快速关闭各汽门，保证机组的安全。

1、调节保安系统概述汽轮机的调节保安系统的作用是控制汽轮发电机机组的转速和功率，从而保障机组的安全稳定运行，并可根据外界电负荷的需求调整机组电负荷大小。

在出现危及到机组安全的异常情况发生时，保安系统能够迅速关闭主汽门和调节汽门，实现紧急停机。

汽轮机调节系统主要为调速部分。

调速系统通过开大或关小调节汽阀，达到改变进入汽轮机的蒸汽量，从而实现调整机组的转速或电负荷的作用。

本机组调节系统采用低压透平油电液调节系统，该系统由DEH控制系统、电液转换器、高压油动机等机械液压部套组成。

系统的具体组成祥见该机组调节保安系统图。

其原理是：DEH控制器输出的±10V的控制信号进入电液转换器。

电液转换器通过脉冲油控制错油门油动机开度。

本机组汽轮机的主蒸汽调节阀为提板配汽式，它通过对高压油动机的控制来实现对提板配汽机构的控制，本机组的高压油动机位于汽轮机的前轴承座上。

DEH控制器的转速传感器为磁阻传感器，磁阻传感器将汽轮机转子的转速信号转换成脉冲信号送到DEH控制系统。

同时，压力传感器将机组主蒸汽压力信号转换成电流新号送到DEH控制系统作为功率限制控制。

功率变送器输出的功率信号送到DEH控制系统实现功频电液调节。

低压透平油电液调节系统的电液转换器由联接于汽轮机主轴前端的主油泵供油。

主油泵输出的1.1Mpa的压力油经节流孔、滤油器后供给电液转换器。

系统工作原理:当汽轮机转速变化时，输入的信号与给定值比较输出一个偏差值，经运算放大后输出一路控制信号给电液转换器，电液转换器输出的脉冲油压变化，脉冲油直接作用在错油门滑阀下部，从而控制高压油动机的位移，改变高压调节阀，从而达到自整调节的目的。

2、系统技术参数调节系统油压：1.1Mpa油泵进口油压：0.1Mpa脉冲油压;0。

55Mpa3、DEH控制系统说明3.1 系统技术指标转速控制范围：20~3600r/min，精度±1r/min负荷控制范围：0~115%额定负荷，精度±0.5%转速不等率：4.5%（3%—6%可调）系统迟缓率：≤0.3%，DPU负荷率＜50%汽轮机从额定工况甩负荷时，转速的最高飞升小于9%额定转速。

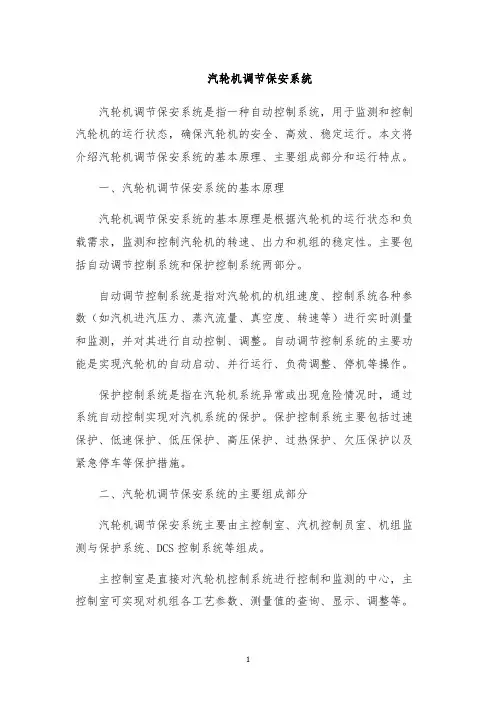

汽轮机调节保安系统汽轮机调节保安系统是指一种自动控制系统，用于监测和控制汽轮机的运行状态，确保汽轮机的安全、高效、稳定运行。

本文将介绍汽轮机调节保安系统的基本原理、主要组成部分和运行特点。

一、汽轮机调节保安系统的基本原理汽轮机调节保安系统的基本原理是根据汽轮机的运行状态和负载需求，监测和控制汽轮机的转速、出力和机组的稳定性。

主要包括自动调节控制系统和保护控制系统两部分。

自动调节控制系统是指对汽轮机的机组速度、控制系统各种参数（如汽机进汽压力、蒸汽流量、真空度、转速等）进行实时测量和监测，并对其进行自动控制、调整。

自动调节控制系统的主要功能是实现汽轮机的自动启动、并行运行、负荷调整、停机等操作。

保护控制系统是指在汽轮机系统异常或出现危险情况时，通过系统自动控制实现对汽机系统的保护。

保护控制系统主要包括过速保护、低速保护、低压保护、高压保护、过热保护、欠压保护以及紧急停车等保护措施。

二、汽轮机调节保安系统的主要组成部分汽轮机调节保安系统主要由主控制室、汽机控制员室、机组监测与保护系统、DCS控制系统等组成。

主控制室是直接对汽轮机控制系统进行控制和监测的中心，主控制室可实现对机组各工艺参数、测量值的查询、显示、调整等。

汽机控制员室是汽轮机的控制操作室，主要负责控制汽轮机的正常启动、停机、并机、分机等操作，实现对汽轮机的全面监视和控制。

机组监测与保护系统是汽轮机调节保安系统中最重要的组成部分之一，可以实时监测和保护汽轮机的运行状态，预警和避免安全事故的发生。

DCS控制系统是一种先进的控制系统，可以利用计算机技术和传感器进行自动控制和调节，实现汽轮机的全面自动化管理。

通过DCS控制系统，可以实现准确的测量、控制和调节汽轮机运行状态，提高汽轮机的运行效率和可靠性。

三、汽轮机调节保安系统的运行特点汽轮机调节保安系统具有以下特点：1. 智能化操作：汽轮机调节保安系统具有高度自动化操作系统，可对汽轮机的运行状态进行全面自动化监测和控制，减少人工干预。

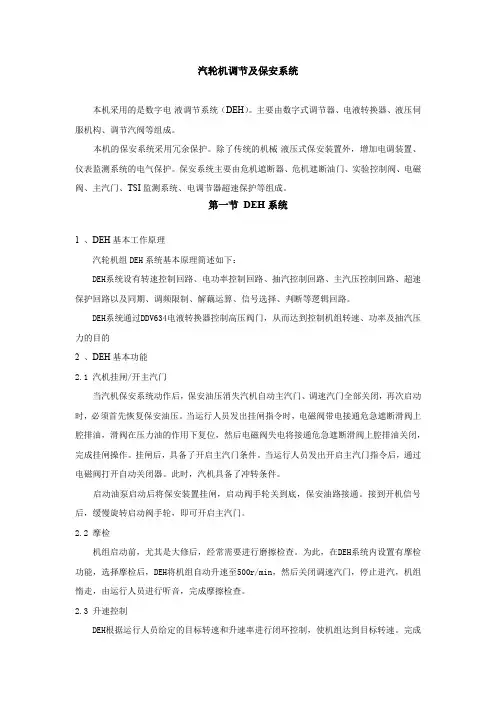

汽轮机调节及保安系统本机采用的是数字电-液调节系统（DEH）。

主要由数字式调节器、电液转换器、液压伺服机构、调节汽阀等组成。

本机的保安系统采用冗余保护。

除了传统的机械-液压式保安装置外，增加电调装置、仪表监测系统的电气保护。

保安系统主要由危机遮断器、危机遮断油门、实验控制阀、电磁阀、主汽门、TSI监测系统、电调节器超速保护等组成。

第一节DEH系统1 、DEH基本工作原理汽轮机组DEH系统基本原理简述如下：DEH系统设有转速控制回路、电功率控制回路、抽汽控制回路、主汽压控制回路、超速保护回路以及同期、调频限制、解藕运算、信号选择、判断等逻辑回路。

DEH系统通过DDV634电液转换器控制高压阀门，从而达到控制机组转速、功率及抽汽压力的目的2 、DEH基本功能2.1 汽机挂闸/开主汽门当汽机保安系统动作后，保安油压消失汽机自动主汽门、调速汽门全部关闭，再次启动时，必须首先恢复保安油压。

当运行人员发出挂闸指令时，电磁阀带电接通危急遮断滑阀上腔排油，滑阀在压力油的作用下复位，然后电磁阀失电将接通危急遮断滑阀上腔排油关闭，完成挂闸操作。

挂闸后，具备了开启主汽门条件。

当运行人员发出开启主汽门指令后，通过电磁阀打开自动关闭器。

此时，汽机具备了冲转条件。

启动油泵启动后将保安装置挂闸，启动阀手轮关到底，保安油路接通。

接到开机信号后，缓慢旋转启动阀手轮，即可开启主汽门。

2.2 摩检机组启动前，尤其是大修后，经常需要进行磨擦检查。

为此，在DEH系统内设置有摩检功能，选择摩检后，DEH将机组自动升速至500r/min，然后关闭调速汽门，停止进汽，机组惰走，由运行人员进行听音，完成摩擦检查。

2.3 升速控制DEH根据运行人员给定的目标转速和升速率进行闭环控制，使机组达到目标转速。

完成冲转、暖机、过临界、3000 r/min定速全部过程，运行人员可根据实际情况，通过保持命令使机组进入转速保持。

DEH按照运行人员根据经验自行判断机组的温度状态，然后通过操作员站设定目标转速和升速率。
