泵车电气原理

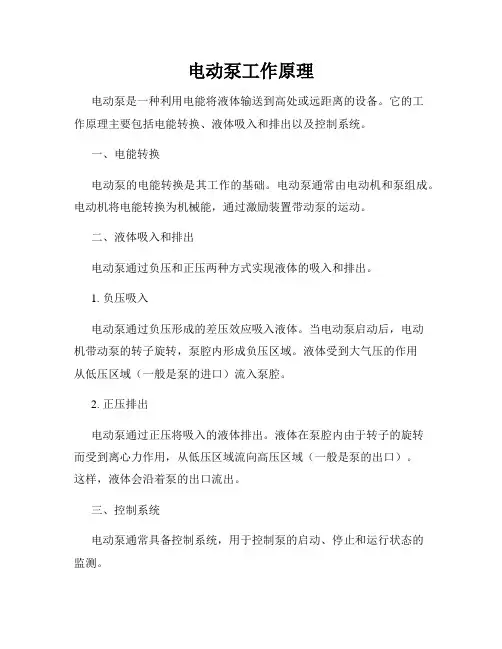

电动泵工作原理电动泵是一种利用电能将液体输送到高处或远距离的设备。

它的工作原理主要包括电能转换、液体吸入和排出以及控制系统。

一、电能转换电动泵的电能转换是其工作的基础。

电动泵通常由电动机和泵组成。

电动机将电能转换为机械能，通过激励装置带动泵的运动。

二、液体吸入和排出电动泵通过负压和正压两种方式实现液体的吸入和排出。

1. 负压吸入电动泵通过负压形成的差压效应吸入液体。

当电动泵启动后，电动机带动泵的转子旋转，泵腔内形成负压区域。

液体受到大气压的作用从低压区域（一般是泵的进口）流入泵腔。

2. 正压排出电动泵通过正压将吸入的液体排出。

液体在泵腔内由于转子的旋转而受到离心力作用，从低压区域流向高压区域（一般是泵的出口）。

这样，液体会沿着泵的出口流出。

三、控制系统电动泵通常具备控制系统，用于控制泵的启动、停止和运行状态的监测。

1. 启动和停止电动泵的控制系统通常包括一个启动按钮和一个停止按钮。

当启动按钮按下时，电动泵开始工作；当停止按钮按下时，电动泵停止工作。

2. 运行状态监测电动泵的控制系统还可以用于监测泵的运行状态，如液位、温度、压力等。

当泵运行异常或液体超过某个预设的范围时，控制系统可以及时发出警报，以便采取相应的措施。

综上所述，电动泵的工作原理主要包括电能转换、液体吸入和排出以及控制系统。

通过电动机将电能转换为机械能，电动泵实现了液体输送的功能。

同时，控制系统可以确保泵的安全运行及时探测异常情况。

注意：本文题目是“电动泵工作原理”，因此根据要求提供电动泵工作原理的解释。

如需其他内容，请明确指示。

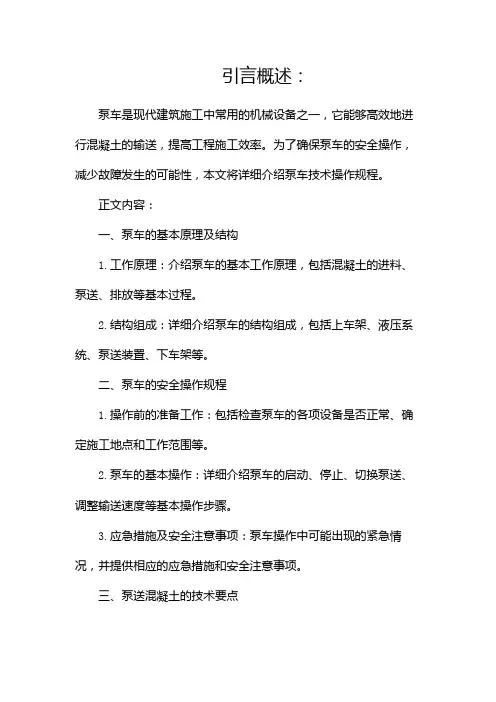

引言概述：泵车是现代建筑施工中常用的机械设备之一，它能够高效地进行混凝土的输送，提高工程施工效率。

为了确保泵车的安全操作，减少故障发生的可能性，本文将详细介绍泵车技术操作规程。

正文内容：一、泵车的基本原理及结构1.工作原理：介绍泵车的基本工作原理，包括混凝土的进料、泵送、排放等基本过程。

2.结构组成：详细介绍泵车的结构组成，包括上车架、液压系统、泵送装置、下车架等。

二、泵车的安全操作规程1.操作前的准备工作：包括检查泵车的各项设备是否正常、确定施工地点和工作范围等。

2.泵车的基本操作：详细介绍泵车的启动、停止、切换泵送、调整输送速度等基本操作步骤。

3.应急措施及安全注意事项：泵车操作中可能出现的紧急情况，并提供相应的应急措施和安全注意事项。

三、泵送混凝土的技术要点1.混凝土的配合比要求：介绍泵送混凝土的配合比要求，包括水灰比、骨料粒径等。

2.混凝土的泵送距离和高度限制：讲解泵送混凝土时距离和高度的限制，以确保泵送效果和安全操作。

3.处理混凝土堵塞：介绍泵送混凝土过程中可能出现的堵塞情况及处理方法。

四、泵车的维护保养1.日常维护：包括清洗泵送管道、液压系统保养、检修电气设备等日常维护工作。

2.定期检查：定期检查的项目，包括液压系统的检查、配件的更换等。

3.故障排除：介绍常见的泵车故障及排除方法，以保证泵车的正常运行。

五、泵车操作中的注意事项1.环境要求：讲解泵车操作时需要注意的环境要求，如平稳的施工地面、周围空间的充足等。

2.人员要求：详细介绍泵车操作人员的技术要求和操作规范，确保操作人员能够熟练安全操作泵车。

3.安全防护：操作过程中需要做好的安全防护措施，如穿戴安全帽、手套等个人防护装备。

总结：。

混凝土泵车技术参数一、概述混凝土泵车是一种工程机械设备，主要用于将混凝土从搅拌站输送到建筑工地上进行浇筑。

它的主要工作原理是通过泵送系统将混凝土输送到指定位置，因此，泵车的技术参数是评估其性能的重要依据。

二、分类混凝土泵车根据其泵送方式的不同分为汽车泵车和拖式泵车两种。

汽车泵车比较灵活，适合在城市中进行施工，而拖式泵车更适合在乡村或山区等地进行施工。

三、技术参数1. 泵送系统（1）泵送压力：泵送压力是衡量泵车性能的关键指标，它决定了泵送混凝土的能力。

一般来说，汽车泵车的泵送压力范围为5~20 MPa，拖式泵车的泵送压力范围为3~8 MPa。

（2）泵送量：泵送量是指泵车每小时泵送混凝土的数量。

泵送量越大，泵车的性能越好。

一般来说，汽车泵车的泵送量范围为50~120 m3/h，拖式泵车的泵送量范围为30~50 m3/h。

（3）最大泵送距离：最大泵送距离是指泵车能够泵送混凝土的最远距离。

一般来说，汽车泵车的最大泵送距离为100~500 m，拖式泵车的最大泵送距离为50~200 m。

2. 搅拌系统（1）搅拌容量：搅拌容量是指泵车所配备的搅拌罐的容积。

一般来说，汽车泵车的搅拌容量为6~12 m3，拖式泵车的搅拌容量为2~6 m3。

（2）搅拌转速：搅拌转速是指搅拌罐内搅拌叶片的旋转速度。

搅拌转速越高，搅拌效果越好。

一般来说，汽车泵车的搅拌转速为0~15 rpm，拖式泵车的搅拌转速为0~10 rpm。

3. 底盘系统（1）发动机功率：发动机功率是指泵车所配备的发动机的功率大小。

发动机功率越大，泵车的性能越好。

一般来说，汽车泵车的发动机功率范围为100~300 kW，拖式泵车的发动机功率范围为50~150 kW。

（2）轮胎规格：轮胎规格是指泵车所配备的轮胎的尺寸和规格。

轮胎规格越大，泵车的承载能力越强。

一般来说，汽车泵车的轮胎规格为12.00R20，拖式泵车的轮胎规格为7.00R16。

4. 控制系统（1）控制方式：控制方式是指泵车的操作方式，包括手动和自动控制两种方式。

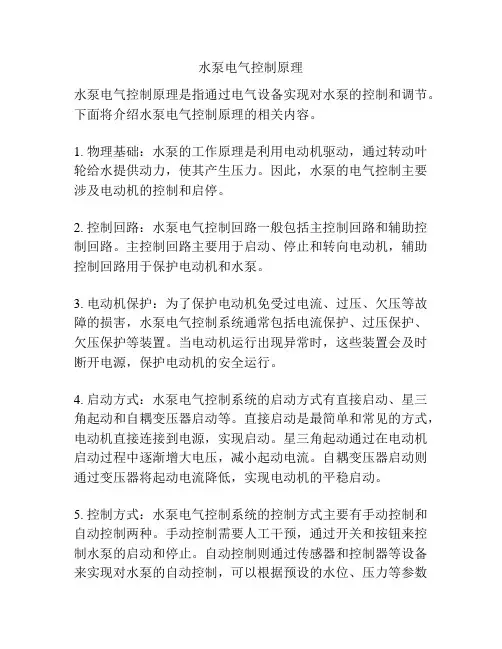

水泵电气控制原理水泵电气控制原理是指通过电气设备实现对水泵的控制和调节。

下面将介绍水泵电气控制原理的相关内容。

1. 物理基础：水泵的工作原理是利用电动机驱动，通过转动叶轮给水提供动力，使其产生压力。

因此，水泵的电气控制主要涉及电动机的控制和启停。

2. 控制回路：水泵电气控制回路一般包括主控制回路和辅助控制回路。

主控制回路主要用于启动、停止和转向电动机，辅助控制回路用于保护电动机和水泵。

3. 电动机保护：为了保护电动机免受过电流、过压、欠压等故障的损害，水泵电气控制系统通常包括电流保护、过压保护、欠压保护等装置。

当电动机运行出现异常时，这些装置会及时断开电源，保护电动机的安全运行。

4. 启动方式：水泵电气控制系统的启动方式有直接启动、星三角起动和自耦变压器启动等。

直接启动是最简单和常见的方式，电动机直接连接到电源，实现启动。

星三角起动通过在电动机启动过程中逐渐增大电压，减小起动电流。

自耦变压器启动则通过变压器将起动电流降低，实现电动机的平稳启动。

5. 控制方式：水泵电气控制系统的控制方式主要有手动控制和自动控制两种。

手动控制需要人工干预，通过开关和按钮来控制水泵的启动和停止。

自动控制则通过传感器和控制器等设备来实现对水泵的自动控制，可以根据预设的水位、压力等参数进行启停和调节。

6. 故障诊断：水泵电气控制系统一般设有故障诊断功能，可以通过故障指示灯、报警器等装置来提示故障，并通过相关的回路和保护装置来隔离故障，确保水泵和电动机的安全运行。

综上所述，水泵电气控制原理涉及到电动机的控制和启停，以及对电动机的保护、启动方式、控制方式和故障诊断等内容。

水泵电气控制系统的设计和应用，有助于提高水泵的运行效率和安全性。

泵车工作原理
泵车是一种用于混凝土输送的机械设备，其工作原理如下：
1. 混凝土的装载：首先，将混凝土从搅拌站运输到泵车工作现场。

通常情况下，混凝土会被运输车倒入泵车的料斗中。

2. 混凝土输送：一旦混凝土装载到泵车的料斗中，泵车开始工作。

利用液压系统，泵车的活塞开始运动，从而形成了一个低压区域。

由于差压效应，混凝土被吸入到活塞上。

3. 混凝土泵送：泵车的活塞继续向前移动，将混凝土推入泵车的输送管道中。

此时，液压系统会产生高压，从而使混凝土具有足够的压力来克服摩擦力和重力，顺利地通过输送管道。

4. 混凝土喷射：一旦混凝土被输送到需要的位置，泵车的输送管道会被准确地定位，并通过液压系统控制喷射混凝土的速度和方向。

这样，混凝土会被喷射到所需的施工区域，并形成所需的结构。

需要注意的是，泵车在工作过程中需要稳定的平台来支持其运行。

此外，保持泵车的液压系统和机械部件的良好状态也是确保泵车正常工作的关键。

混凝土泵车使用说明书使用说明书-混凝土泵车1、泵车介绍1.1 基本参数1.2 型号和规格1.3 主要组成部分1.4 工作原理2、安全操作指南2.1 泵车安全注意事项2.1.1 操作人员要求2.1.2 周围环境要求2.1.3 泵车操作注意事项2.2 泵车事故处理2.2.1 紧急情况处理流程2.2.2 故障排除方法3、泵车使用前准备3.1 泵车检查事项3.1.1 外观和机械部分检查 3.1.2 润滑油和液压油检查 3.1.3 控制系统检查3.1.4 安全装备检查3.2 施工现场准备工作3.2.1 泵车放置位置选择3.2.2 泵送管道布置4、泵车操作步骤4.1 泵车的开机和热车4.2 泵车的工作流程4.2.1 泵送混凝土前准备 4.2.2 泵送混凝土操作4.2.3 泵送混凝土后处理5、泵车的维护与保养5.1 日常维护5.1.1 泵车清洁和防锈处理5.1.2 泵车液压系统维护5.1.3 泵车电气系统维护5.2 定期保养5.2.1 泵车液压系统保养5.2.2 泵车电气系统保养5.2.3 泵车其他部分保养6、故障排除方法6.1 泵车无法启动6.2 泵车无法正常工作6.3 泵车泵送过程中出现故障7、附件- 附件1、泵车外观图- 附件2、泵车液压系统图- 附件3、泵车电气系统图附：法律名词及注释1、泵车：混凝土输送设备，用于将混凝土从搅拌站输送至施工现场。

2、液压系统：使用液体传递能量的动力系统，用于驱动泵车的运动和操作。

3、控制系统：负责控制泵车的各个功能和动作的系统，由电气和液压组成。

4、泵送管道：泵送混凝土时使用的管道系统，包括输送管、弯头、减速器等。

5、故障排除：对发生的故障进行检修和修复的过程，以恢复正常工作状态。

混凝土泵车原理
混凝土泵车是一种用于将混凝土从搅拌站输送到施工现场的设备，它可以大大提高施工效率和精确度。

混凝土泵车的工作原理如下：
1. 混凝土搅拌站生产混凝土，并将其通过搅拌机将其搅拌均匀。

2. 混凝土泵车将混凝土泵送到特定的目的地。

泵车上配备了一个大容量的储料罐，以容纳大量的混凝土。

3. 混凝土泵车上有一个称为"液压泵"的装置，它通过液压系统
提供压力，将混凝土从储料罐中抽出并泵入输送管道。

4. 输送管道通常由特殊材料制成，可以耐受高压和磨损。

它们被连接成一个连续的管道，以确保混凝土的顺畅输送。

5. 当混凝土到达目标位置时，通过调整输送管道的方向和高度，可以精确地控制混凝土的放置位置。

6. 在整个泵送过程中，混凝土泵车配备了压力传感器和流量计，以监测泵送过程中的压力和流量，并进行及时调整。

7. 混凝土泵车的司机通常位于驾驶室内，通过操作控制台上的按钮和控制杆，来控制混凝土泵车的运行和泵送操作。

总结：混凝土泵车通过液压系统将混凝土泵送到目标位置，通过调整管道的方向和高度来控制混凝土的放置位置，同时监测压力和流量以进行调整。

这种设备大大提高了混凝土施工的效率和准确性。

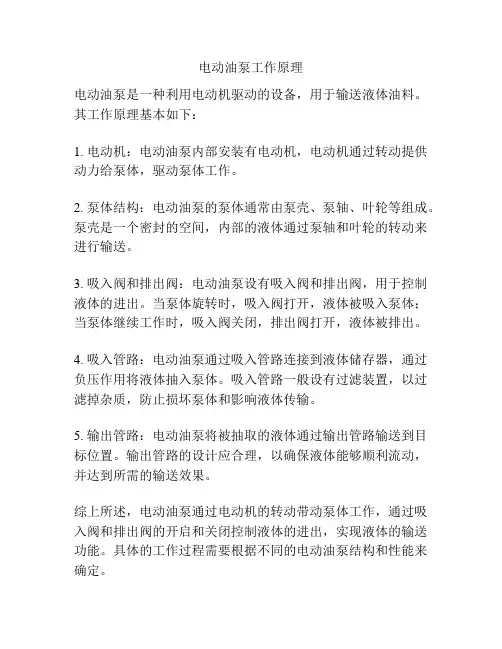

电动油泵工作原理
电动油泵是一种利用电动机驱动的设备，用于输送液体油料。

其工作原理基本如下：
1. 电动机：电动油泵内部安装有电动机，电动机通过转动提供动力给泵体，驱动泵体工作。

2. 泵体结构：电动油泵的泵体通常由泵壳、泵轴、叶轮等组成。

泵壳是一个密封的空间，内部的液体通过泵轴和叶轮的转动来进行输送。

3. 吸入阀和排出阀：电动油泵设有吸入阀和排出阀，用于控制液体的进出。

当泵体旋转时，吸入阀打开，液体被吸入泵体；当泵体继续工作时，吸入阀关闭，排出阀打开，液体被排出。

4. 吸入管路：电动油泵通过吸入管路连接到液体储存器，通过负压作用将液体抽入泵体。

吸入管路一般设有过滤装置，以过滤掉杂质，防止损坏泵体和影响液体传输。

5. 输出管路：电动油泵将被抽取的液体通过输出管路输送到目标位置。

输出管路的设计应合理，以确保液体能够顺利流动，并达到所需的输送效果。

综上所述，电动油泵通过电动机的转动带动泵体工作，通过吸入阀和排出阀的开启和关闭控制液体的进出，实现液体的输送功能。

具体的工作过程需要根据不同的电动油泵结构和性能来确定。

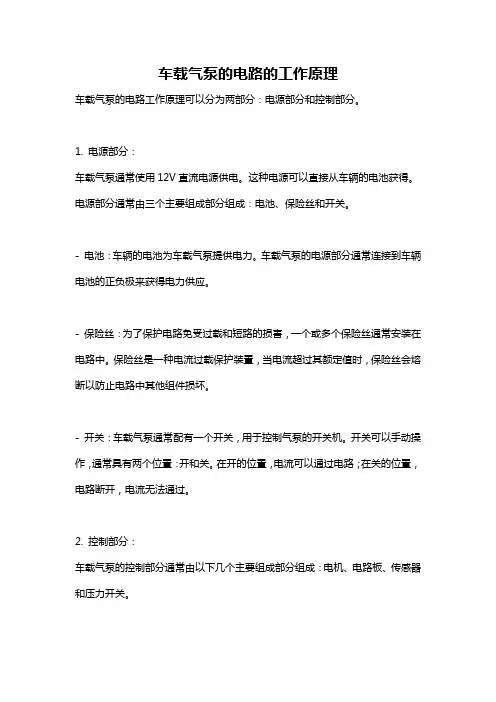

车载气泵的电路的工作原理车载气泵的电路工作原理可以分为两部分：电源部分和控制部分。

1. 电源部分：车载气泵通常使用12V直流电源供电。

这种电源可以直接从车辆的电池获得。

电源部分通常由三个主要组成部分组成：电池、保险丝和开关。

- 电池：车辆的电池为车载气泵提供电力。

车载气泵的电源部分通常连接到车辆电池的正负极来获得电力供应。

- 保险丝：为了保护电路免受过载和短路的损害，一个或多个保险丝通常安装在电路中。

保险丝是一种电流过载保护装置，当电流超过其额定值时，保险丝会熔断以防止电路中其他组件损坏。

- 开关：车载气泵通常配有一个开关，用于控制气泵的开关机。

开关可以手动操作，通常具有两个位置：开和关。

在开的位置，电流可以通过电路；在关的位置，电路断开，电流无法通过。

2. 控制部分：车载气泵的控制部分通常由以下几个主要组成部分组成：电机、电路板、传感器和压力开关。

- 电机：电机是车载气泵的核心部件，负责产生气流或抽取气体。

车载气泵通常使用直流电机，当电流通过电机时，电机会旋转并带动气泵工作。

- 电路板：电路板是车载气泵的控制中心，它包含了许多电子元件和连接线，用于控制气泵的运行。

电路板通常包括开关、继电器、电容器、电阻器和电感器等。

- 传感器：车载气泵通常配备有传感器，用于检测气体的压力或其他参数。

传感器可以检测到气体的压力变化，并将这些信号传递给电路板。

根据传感器的反馈信号，电路板可以调节电机的运行状态。

- 压力开关：压力开关是控制气泵运行的关键装置。

它可以检测到气体的压力，并根据预设的压力范围决定是否启动或停止气泵。

当气体压力达到预设值时，压力开关会触发电路板，使气泵停止工作。

总结起来，车载气泵的电路工作原理是通过车辆电池提供电力，通过保险丝和开关保护电路，通过电路板控制气泵的运行，通过传感器检测气体的压力变化，通过压力开关实现自动开启和关闭气泵。

这个电路系统可以安全、有效地供气或抽取气体，以满足车辆的不同需求。

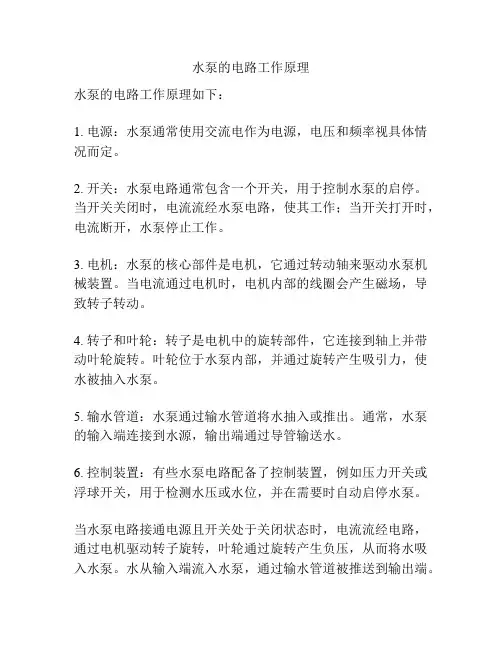

水泵的电路工作原理
水泵的电路工作原理如下：
1. 电源：水泵通常使用交流电作为电源，电压和频率视具体情况而定。

2. 开关：水泵电路通常包含一个开关，用于控制水泵的启停。

当开关关闭时，电流流经水泵电路，使其工作；当开关打开时，电流断开，水泵停止工作。

3. 电机：水泵的核心部件是电机，它通过转动轴来驱动水泵机械装置。

当电流通过电机时，电机内部的线圈会产生磁场，导致转子转动。

4. 转子和叶轮：转子是电机中的旋转部件，它连接到轴上并带动叶轮旋转。

叶轮位于水泵内部，并通过旋转产生吸引力，使水被抽入水泵。

5. 输水管道：水泵通过输水管道将水抽入或推出。

通常，水泵的输入端连接到水源，输出端通过导管输送水。

6. 控制装置：有些水泵电路配备了控制装置，例如压力开关或浮球开关，用于检测水压或水位，并在需要时自动启停水泵。

当水泵电路接通电源且开关处于关闭状态时，电流流经电路，通过电机驱动转子旋转，叶轮通过旋转产生负压，从而将水吸入水泵。

水从输入端流入水泵，通过输水管道被推送到输出端。

当水泵电路断电或开关打开时，电流中断，电机停止工作，转子停止旋转，水泵停止运转，水流停止。

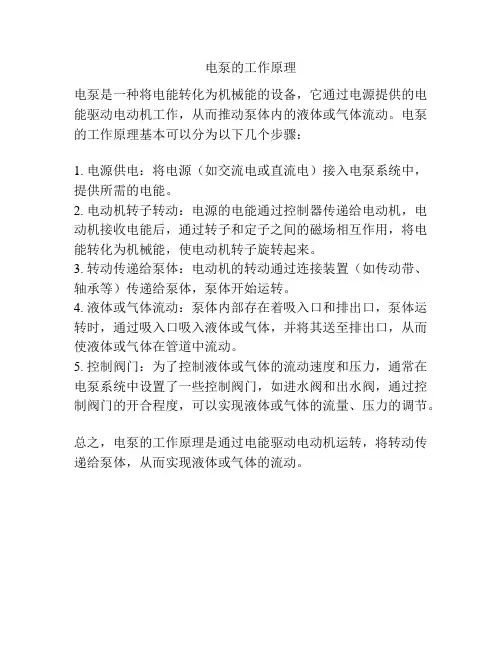

电泵的工作原理
电泵是一种将电能转化为机械能的设备，它通过电源提供的电能驱动电动机工作，从而推动泵体内的液体或气体流动。

电泵的工作原理基本可以分为以下几个步骤：
1. 电源供电：将电源（如交流电或直流电）接入电泵系统中，提供所需的电能。

2. 电动机转子转动：电源的电能通过控制器传递给电动机，电动机接收电能后，通过转子和定子之间的磁场相互作用，将电能转化为机械能，使电动机转子旋转起来。

3. 转动传递给泵体：电动机的转动通过连接装置（如传动带、轴承等）传递给泵体，泵体开始运转。

4. 液体或气体流动：泵体内部存在着吸入口和排出口，泵体运转时，通过吸入口吸入液体或气体，并将其送至排出口，从而使液体或气体在管道中流动。

5. 控制阀门：为了控制液体或气体的流动速度和压力，通常在电泵系统中设置了一些控制阀门，如进水阀和出水阀，通过控制阀门的开合程度，可以实现液体或气体的流量、压力的调节。

总之，电泵的工作原理是通过电能驱动电动机运转，将转动传递给泵体，从而实现液体或气体的流动。

补水泵电气控制原理补水泵是工业生产中常用的一种设备，它的作用是将水从低处抽取到高处，用于补给各种设备或系统中的水分。

补水泵的电气控制原理是指利用电气控制系统对补水泵的运行进行控制和调节，以确保补水泵的正常工作和高效运行。

一、补水泵电气控制系统的组成补水泵电气控制系统主要由以下几个部分组成：1. 电源系统：提供电能给补水泵的电机，保证补水泵的正常运行。

2. 控制系统：包括开关控制、保护控制和调节控制等功能，用于对补水泵的启停、保护和调节进行控制。

3. 信号系统：用于传输各种控制信号，包括启动信号、停止信号、故障信号等。

4. 保护系统：用于对补水泵进行各种保护，包括过载保护、短路保护、欠压保护等。

二、补水泵电气控制系统的工作原理补水泵电气控制系统的工作原理如下：1. 启动控制：当接收到启动信号时，控制系统将电源接通，补水泵的电机开始运转。

同时，控制系统监测电机的运行状态，确保电机能够正常启动。

2. 停止控制：当接收到停止信号时，控制系统将电源切断，补水泵的电机停止运转。

3. 保护控制：控制系统通过监测电机的电流、电压和温度等参数，对补水泵进行各种保护。

例如，当电机的电流超过额定值时，控制系统会自动切断电源，以避免电机过载损坏。

4. 调节控制：根据系统的需要，控制系统可以对补水泵的运行进行调节。

例如，当系统中的水位过低时，控制系统可以自动启动补水泵，将水从低处抽取到高处，以保持系统的正常运行。

三、补水泵电气控制系统的优势补水泵电气控制系统具有以下几个优势：1. 自动化程度高：补水泵电气控制系统可以根据系统的需要，自动启动和停止补水泵，无需人工干预。

2. 精确度高：控制系统可以根据系统的需要，对补水泵的运行进行精确调节，确保补水泵的运行稳定和高效。

3. 保护功能强：控制系统可以监测补水泵的运行状态，及时发现并处理各种故障，保护补水泵的安全运行。

4. 能耗低：补水泵电气控制系统可以根据系统的需要，调节补水泵的运行速度和功率，以达到节能的目的。

混凝土泵车原理混凝土泵车是一种用于输送混凝土的机械设备，它将混凝土从混凝土搅拌站泵送到施工现场。

混凝土泵车由车底底盘、泵送装置、布料装置和控制系统组成。

一、车底底盘车底底盘是混凝土泵车的底部结构，它由车架、发动机、变速箱、行驶系统、制动系统等部分组成。

（一）车架：车架是混凝土泵车的重要组成部分，它支撑着整个车身。

车架主要由前、中、后三个部分组成。

前部分包括驾驶室、发动机、变速箱等，中部分是泵送装置和布料装置，后部分是车尾部分。

（二）发动机：发动机是混凝土泵车的动力源，它的功率决定了混凝土泵车的泵送能力。

发动机通常采用柴油机和汽油机两种，其中柴油机更为常见。

发动机的功率一般在200KW以上。

（三）变速箱：变速箱是混凝土泵车的传动装置，它通过齿轮传动使发动机的动力传递到泵送装置和布料装置。

变速箱的结构一般为液力传动和机械传动两种。

（四）行驶系统：行驶系统包括轮胎、悬挂系统和转向系统等部分，它们使混凝土泵车能够行驶在路面上。

轮胎是混凝土泵车的重要组成部分，它的承载能力直接影响混凝土泵车的泵送能力。

悬挂系统一般采用钢板弹簧式和气囊式两种。

（五）制动系统：制动系统是混凝土泵车的安全保障，它由脚刹、手刹和紧急制动三部分组成。

脚刹和手刹用于车辆停车，紧急制动用于紧急情况下急停车辆。

二、泵送装置泵送装置是混凝土泵车的核心部分，它由泵体、液压系统、输送管道和附件等部分组成。

泵送装置的作用是将混凝土从搅拌站输送到施工现场。

（一）泵体：泵体是泵送装置的主体部分，它由进料口、出料口、水泵口、排气口和转子等部分组成。

泵体内部有几个转子，它们的旋转产生的离心力将混凝土从泵体进口向出口推进。

（二）液压系统：液压系统是泵送装置的动力源，它由液压泵、液压马达、油箱、油管、液压阀和液压缸等部分组成。

液压泵将发动机提供的动力转化为液压能量，从而驱动液压马达使泵送装置工作。

（三）输送管道：输送管道是混凝土泵车的输送通道，它由高压软管、钢管和管接件等部分组成。

混凝土泵车结构及工作原理解析一、前言混凝土泵车是一种常用于建筑工地的大型机械设备。

它不仅提高了混凝土施工效率，同时也减轻了工人的劳动强度。

本文将从混凝土泵车的结构、工作原理、操作要点等方面对混凝土泵车进行详细解析。

二、混凝土泵车的结构1、车载部分混凝土泵车的车载部分主要由底盘、前桥、后桥、车架、转向机构、驾驶室等组成。

底盘是混凝土泵车的基础，它承载着整个车辆的重量，并且具有良好的强度和刚性。

前桥和后桥是承载车轮的重要部件，能够支撑车身并转动车轮。

车架是连接底盘和泵车部分的重要部件，具有承载和支撑的作用。

转向机构能够控制车辆的转向方向，驾驶室则是驾驶员进行操作的空间。

2、泵车部分混凝土泵车的泵车部分主要由液压泵、分配阀、油缸、液压油箱、输送管路、输送缸和尾部支架等组成。

液压泵是泵车的动力来源，它能够将液压油转换为机械能，驱动液压油缸和输送缸等部件工作。

分配阀能够控制液压油的流向，实现混凝土的输送和分配。

油缸能够产生一定的力量，用于推动输送缸进行混凝土的输送。

输送管路则是将混凝土从泵车输送到使用地点的管道，输送缸则是将混凝土压入输送管路中。

尾部支架则是泵车在工作时的固定支架，能够稳定泵车的位置。

三、混凝土泵车的工作原理混凝土泵车通过液压系统将液压油转换为机械能，将混凝土从车辆内部输送到使用地点。

具体工作原理如下：1、混凝土的输送混凝土泵车的液压泵将液压油转换为机械能，驱动油缸将液压油转化为推动力，推动输送缸将混凝土从泵车内部输送到输送管路中。

输送缸通过一定的压力将混凝土压入输送管路中，最终将混凝土输送到使用地点。

2、混凝土的分配混凝土泵车的分配阀能够控制液压油的流向，实现混凝土的分配。

当混凝土到达使用地点时，分配阀将液压油分配到相应的输送缸中，控制输送缸的活塞运动，将混凝土分配到需要的位置。

3、尾部支架的固定混凝土泵车在工作时需要保持稳定的位置，避免因车辆晃动而影响施工效果。

尾部支架通过液压油缸产生力量，将支架固定在地面上，保持泵车的稳定位置。

第一章泵车第一节液压主系统一、主系统无压力故障现象：泵车到达施工现场后，每次大约泵送40立方混凝土后，就出现主系统无压力，发动机能正常升速，臂架和支腿动作正常。

故障分析：此故障主要是主系统建立不起压力，故障可能产生原因有：1、换向压力故障 2、电气故障 3、主溢流阀故障 4、主四通阀故障 5、主油泵故障排故过程：1、观察换向压力是在12-16Mpa之间摆动，正常。

2、用万用表量取20号线与37号线之间电压，用小螺丝刀测试电比例电磁铁有较强磁性，初步判断比例电磁铁能正常工作，DT1、DT3和DT2能正常得电。

3、拆检主溢流阀时，发现主溢流阀的插装阀阀芯卡死在上位。

用砂纸打磨阀芯后，装上主溢流阀后一切正常。

二、主系统憋压最大压力为21Mpa故障现象：一台37米泵车，主系统憋压后，最大压力为21Mpa，拧紧主溢流阀和主油泵恒压阀调压螺钉，故障现象仍与以前一样。

故障分析：主系统压力调不上跟主溢流阀、主油泵及其恒压阀有关。

排故过程：1、拆下主溢流阀插装阀阀芯，检查并没发现有异常情况，为了排除主溢流阀存在故障，装上一个新的后发现压力还只能调到21Mpa，故可排除溢流阀主阀芯故障。

2、因无设备检测主油泵的恒压阀是否存在故障，故加工多片圆堵片（与主阀块上的插装阀芯大小一样），用堵片把插装阀芯封死，松开恒压阀螺钉，再憋压后，缓慢调节恒压阀，压力可上升到34 Mpa，故可排除主油泵故障。

3、主油泵、主溢流阀芯均正常的情况下，怀疑主溢流阀上的DT1电磁换向阀有内泄，整体更换DT1电磁换向阀后，系统压力恢复正常。

三、泵送混凝土时疑似堵管故障现象：一台泵车，正泵和反泵在空打时都正常。

但打混凝土就发生堵管现象，发动机没有严重掉速，换向压力正常。

故障分析：1、混凝土问题；2、眼镜板与切割环间隙过大；3、 S管内部或输送管内部有结料现象；4、泵车主系统压力或恒功率不够；5、泵车存在换向问题。

排故过程：1、经认真检查，前三项都不存在。

第五章泵的自动控制泵浦是向液体传送机械能，用来输送液体的一种机械，在船上用使非常广泛。

在不同的系统中，泵的具体功能各异，其控制也不相同。

第一节泵的常规控制一、主海水泵的控制为主、副机服务的燃油泵、滑油泵、冷却水泵等主要的电动副机，为了控制方便和工作可靠均设置两套机组。

该机组不仅能在机旁控制，也能在集控室进行遥控；而且在运行中运行泵出现故障时能实现备用泵自动切入，使备用泵投入工作。

原运行泵停止运行并发出声光报警信号，以保证主、副机等重要设备处于正常工作状态。

图2-5-1为泵的控制线路，其工作原理分析如下：1．泵的遥控手动控制将电源开关QS1、QS2合闸，遥控-自动选择开关SA1、SA2置于遥控位置。

对于1号泵，按下启动按钮SB12，则继电器KA10线圈通电，接触器KM1线圈回路KA10触头闭合，1号泵电动机通电启动并运行，同时KA10触头闭合自锁。

在1号泵正常运行时，若按下停止按钮SB11，则KA10线圈断电，使接触器KM1线圈失电，1号泵停止运行。

2号泵的手动控制与1号泵基本相同，并且两台泵可以同时手动起停控制，实现双机运行。

2．泵的自动控制过程以1号泵为运行泵，2号泵为备用泵为例，其自动控制过程说明如下：准备状态（即两台泵都处于备用状态）：将电源开关QS1、QS2合闸，遥控-自动选择开关SA1、SA2置于自动位置。

组合开关SA12、SA22置于备用位置，此时对1号泵控制电路来说，开关SA12闭合，其各主要电器设备工作情况分析为：13支路KM1辅助触点断开，时间继电器线圈KT3不得电，其10支路触头断开，所以线圈KA13不得电，其6支路常闭触头闭合，使线圈KA11得电，从而使2号泵控制电路的4支路KA11断开。

同样道理，2号泵控制电路中，触头KA21也断开，因此KA10线圈不得电，KM1线圈也不得电；13支路KT2线圈得电，其7支路触头延时闭合；6支路KA13处于闭合状态，所以线圈KA12也通电。

混凝土泵车原理
混凝土泵车是一种将混凝土输送到施工现场的专业设备，它主要由泵体、疲劳机构、油路系统和电器控制系统等部分组成。

它的工作原理是利用泵体将混凝土吸入进来，再将其压缩并通过输送管道输送到施工现场。

混凝土泵车具有高效、经济、环保、可靠等特点，被广泛地应用于各种施工领域。

混凝土泵车的工作原理是由泵体、疲劳机构、油路系统和电器控制系统等部分共同协作完成的。

其中，泵体是混凝土泵车的核心部件，它利用叶片将混凝土吸入泵体内。

随着叶轮的旋转，压缩室中的压力增大，从而将混凝土通过管道输送到施工现场。

在混凝土泵车中，疲劳机构的作用是将泵体固定在底盘上，并能够使其在整个运输过程中都保持平稳和稳定的工作状态。

油路系统使得混凝土泵车的各个部件能够正常工作。

在混凝土泵车中，油路系统具有很高的重要性，因为它主要用于控制混凝土泵车的各个液压系统。

电器控制系统主要用于监测混凝土泵车的各个工作状态，如液压系统的压力、泵体的吸入压力等等。

这个系统极大地提高了混凝土泵车的工作效率。

混凝土泵车在施工现场中的应用范围也十分广泛。

它可以在钢筋混凝
土施工中实现将混凝土输送到升降机上，从而实现高架建筑的施工。

此外，混凝土泵车还可以用于城市道路、高速公路和公共设施的建设工作，大大提高了工作效率和施工质量。

总之，混凝土泵车是施工现场必不可少的一种设备，它的工作原理十分简单，但却包括了多个重要的部件组成。

混凝土泵车具有高效、经济、环保、可靠等特点，在建筑行业中扮演着非常重要的角色。
