第五章电气系统5、1 底盘电子控制系统5、2 电控柜面板操作说明5、3 遥控控制5、4 超压搅拌反转5、5 工作灯5、6 电笛5、7 支腿控制盒5、8 触摸显示屏5、9 节能控制功能5、10 电气得常见故障及解决方法5、11 电气控制系统原理图泵车电控系统采用了全新得“YIC-A泵车智能化控制系统”,电气系统硬件包括电控柜、遥控器、支腿控制盒及底盘衔接电路等四大部分。
它们可满足泵车上装部分得各种控制要求。
其操作控制分为面板控制与遥控器控制两大模式。
5、1、底盘电子控制系统驾驶室内,装有安全得取力转换系统。
它包括“行驶/作业”转换开关与“电源”开关,“作业”、“电源”、“行驶”与“在位”指示灯,其控制功能介绍如下5、1、1 “行驶/作业”状态转换底盘变速杆处于空档位置才能成功实现“行驶/作业”状态得转换。
5、1、1、1“行驶/作业”转换开关拨向行驶侧,进入行驶状态,“行驶”灯亮。
只有当“行驶”与“在位”指示灯同时亮时,才能安全移动车辆。
此时,分动箱上得取力行程开关断开,作业灯熄灭。
5、1、1、2 “行驶/作业”开关转换开关拨向作业侧,进入作业状态。
“作业”指示灯亮后,说明分动箱上得取力行程开关已闭合,这时才能启动发动机,再按电源开关,“电源”灯亮,电控柜得电,可以进行上装操作。
注意:作业灯亮,取力行程开关闭合,底盘取力限速起作用。
5、1、2 “作业”指示灯当“行驶/作业”转换开关拨向作业侧,通过按正确得底盘与分动箱操纵步骤操作,动力转到上车后,则分动箱上得取力行程开关闭合,“作业”指示灯亮。
5、1、3 “电源”开关及“电源”指示灯“行驶/作业”转换开关拨向作业侧,启动发动机,作业灯亮,再按电源开关,电源指示灯亮。
5、1、4 “在位”指示灯当布料臂收回折叠并在布料臂支撑架上安放到位,则支架上得接近开关感应接通,在位指示灯亮。

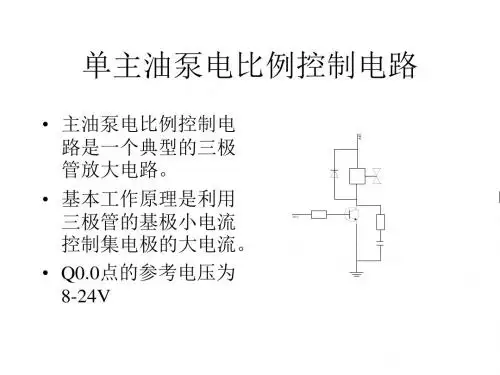

5、2、电控柜面板操作说明电控柜操作面板开关布局如下图示:控制柜面板示意图1、润滑油开关;2、面板/停机/遥控钥匙选择开关;3、发动机停止按钮;4、故障报警指示灯;5、减速/增速开关;6、正泵/停止/反泵选择开关;7、分配阀点动开关;8、油泵排量电位器;9、触摸显示屏;10、冷却马达手动/停止/自动; 11、主缸点动;5、2、1“润滑油”开关开关拨向右边,手动启动润滑泵或润滑阀;开关拨向左边,自动控制润滑泵或润滑阀。
《柴油电喷发动机电路图集大全》附电脑针脚端子图页数: 500页年代: 2015年第一版目录前言(序)博世(BOSCH)高压共轨系统电路图与故障码表 (1)解放J6发动机与整车电路图 (6)解放载货汽车(电装系统)电路图与针脚图 (14)康明斯ISDe-Cm2150发动机电控系统电路图 (22)康明斯ISBE（6 缸）电路图电控系统电路图 (24)康明斯ISBE（4 缸）电路图电控系统电路图 (29)康明斯ISB4/ISBe 发动机电控系统电路图 (34)康明斯ISDE（6 缸）发动机电控系统电路图 (36)康明斯ISDE（4 缸）电路图电控系统电路图 (39)康明斯ISLE（6 缸）电路图电控系统电路图 (42)康明斯ISLE（4 缸）电路图电控系统电路图 (45)康明斯CM570 发动机电控系统电路图 (48)康明斯ISC 发动机电控系统电路 (50)日野P11C发动机电控系统电气资料 (54)日野E13C发动机电控系统电气资料 (65)日野J05E／J08E发动机电控系统电气资料 (77)日野J05 发动机ECU电控系统电路图与针脚图 (81)日野J08 发动机ECU电控系统电路图与针脚图 (82)陕汽德龙F2000整车电气线路图 (85)陕汽德龙F3000整车电气线路图 (92)陕汽德龙F3000 WP10/WP12发动机电控系统 (97)陕汽德御整车电气线路图 (103)陕汽奥龙整车电气线路图 (111)上柴8DK发动机ECU电控电路图 (119)潍柴WD615国四(DENSO系统)电路图带SCR尿素系统 (123)潍柴国四发动机BOSCH EDC17系统电路图与针脚图 (125)潍柴WP10电控系统线路图 (129)锡柴(BOSCH EDC 7)共轨电路图与ECU针脚义 (132)锡柴6DE发动机(单体泵)系统电路图 (135)锡柴CA4DF3发动机电控系统电气资料 (136)锡柴CA4DL发动机电控系统电气资料 (142)锡柴CA6DL发动机电控系统电气资料 (149)锡柴CA6DL1发动机电控系统电气资料 (159)锡柴CA6DL2发动机电控系统电路图 (163)锡柴CA6DL32发动机电控系统电气资料 (165)锡柴4DL 发动机电控系统电路图 (166)锡柴6DL1 发动机电控系统电路图 (167)锡柴CA6DL1-E3 发动机电装共轨系统电控原理图 (168)锡柴CA6DL1-32E3 发动机电装共轨系统电控原理图（带继电器） (169)锡柴CA6DL1-32E3 发动机电装共轨系统电控原理图（不带继电器） (170)锡柴CA4DL1-20E3 发动机电控系统电路（带继电器） (171)锡柴CA4DL1-20E3 发动机电控系统电路（不带继电器） (172)锡柴CA4DF3-13E3 发动机电控系统电路图 (173)锡柴CA6DL2-35E3 发动机电控系统电路图 (174)锡柴6DF3、6DL2 (电装BOSCH共轨) 电控系统电路图 (175)玉柴（国四）YC6L-40 柴油机SCR 整车线束电路图 (176)玉柴BOSCH 共轨发动机线路图与针脚定义 (179)玉柴YC4FA EDC16 博世共轨电控系统电路图 (181)玉柴YC4F 德尔福共轨系统电控系统电路图 (183)玉柴YC6G240-30 (德尔福单体泵)电控系统电路 (185)玉柴欧四发动机系统电路图(添蓝)SCR部件针脚图 (187)重汽豪沃EGR车型全车电气线路图 (192)重汽豪沃共轨车型全车电气线路图 (203)重汽豪沃A7 EGR车型全车电气线路图 (211)重汽豪沃WD615(国三)发动机电控系统电路图+针脚定义 (222)重汽豪沃D12发动机电控系统电路图+故障码 (227)大柴道依茨BFM1013/2012/2013发动机电控系统电气资料 (232)大柴道依茨发动机(单体泵)电控系统图+针脚图 (235)大柴道依茨发动机BOSCH EDC16UC40 单体泵系统（6 缸）电路图 (241)大柴道依茨发动机BOSCH EDC16UC40 单体泵系统（4 缸）电路图 (243)朝柴BOSCH共轨电控系统电脑ECU端子和电路图 (245)德尔福(DELPHI)高压共轨DCM 3.1系统针脚电路图+故障码 (247)电装(DENSO)高压共轨4DL 6DL系统电气电路图 (251)电装(DENSO)高压共轨电控系统针脚资料 (255)电装(DENSO)高压共轨系统故障码表 (259)东风天龙DFL1203A整车电气线路图 (261)东风天锦D530整车电气线路图 (264)东风柳汽霸龙507电气线路图 (268)东风大力神DFL3251A整车电气线路图 (269)北汽福田欧曼整车电路图 (271)北汽福田欧曼雄狮电路图 (273)北汽福田欧曼上柴发动机电控系统+端子图 (276)北汽福田欧曼上柴SC9DF发动机电控系统与故障码 (280)依维柯索菲姆SOFIM 发动机BOSCH EDC-MS6.3 共轨系统线路图 (284)依维柯IV012-2 NEF 发动机电控系统线路图 (287)依维柯SOFIM 8140.43S3 博世共轨EDC16 电控系统电路 (291)依维柯EV01 红岩发动机BOSCH EDC7UC31 电控系统电路 (293)云内动力D16TcI／D19TcI发动机电气资料 (295)云内动力YN33 30 发动机电控系统电路图 (299)杭发电装发动机电控系统电路图 (301)杭发欧三(徐工吊车)原理图 (303)金龙斗山DV10发动机电控系统线束电气资料 (304)斗山大宇DV11 发动机ECU 电控系统电路图 (312)斗山大宇DL06 发动机电控系统电路图 (315)斗山大宇DL08 发动机ECU 电控系统电路图 (317)南岳单体泵电磁曲轴发动机ECU 电路图（4 缸5 线油门踏板） (320)南岳单体泵电磁曲轴发动机ECU 电路图（6 缸5 线油门踏板） (322)南岳单体泵电磁曲轴发动机ECU 电路图（4 缸6 线油门踏板） (324)南岳单体泵电磁曲轴发动机ECU 电路图（6 缸6 线油门踏板） (326)南岳单体泵霍尔曲轴发动机ECU 电路图（4 缸5 线油门踏板） (328)南岳单体泵霍尔曲轴发动机ECU 电路图（6 缸5 线油门踏板） (330)南岳单体泵霍尔曲轴发动机ECU 电路图（4 缸6 线油门踏板） (332)南岳单体泵霍尔曲轴发动机ECU 电路图（6 缸6 线油门踏板） (334)五十铃6wAl—Tc发动机电控系统电气资料 (336)五十铃6wGl一Tc发动机电控系统电气资料 (340)江铃N系列全顺Jx493ZLQ发动机电控系统电气资料 (344)江铃T系列欧Ⅲ发动机电控系统电气资料 (349)庆铃600P发动机4KHl—Tc电控系统 (350)五十铃6HK1 电路电控系统电路图 (355)五十铃6HK1（带GVNR 线束）发动机电控系统电路图 (358)五十铃6W A1-TC电路图与针脚定义 (360)五十铃6WG1 发动机电控系统电路图 (364)五十铃4JH1-TC 发动机电控系统电路图 (367)五十铃100P 4JB1 发动机电控系统电路图 (373)五十铃4JJ1 发动机电控系统电路图 (375)五十铃6HE1 发动机电控系统电路图 (377)五十铃4HE1 发动机电控系统电路图 (378)五十铃6SD1 发动机电控系统电路图 (379)江铃BOSCH 电控EDC16C39H 电路图 (380)江淮FA140发动机电路图 (382)江淮瑞风FA080 2.8L 柴油发动机电控系统电路图 (283)长城哈弗4D28TC 发动机电控系统电路图 (385)现代特拉卡aCovec2.5 发动机电路图与针脚图（AT） (389)现代特拉卡aCovec2.5 发动机电路图与针脚图（MT） (391)威特WP2000单体泵电控系统电气资料 (393)威特单体泵(东风乘龙)发动机电控系统电路图 (399)威特单体泵(玉柴)电路图 (401)住友机械五十铃发动机4HK1 电控系统电路图及ECU 端子定义 (405)日立挖机ZX200-3、ZX240-3、ZX270-3 电控系统电路图 (408)日立挖机EC210B-07 发动机电控系统电路 (410)神钢SK330 电控系统电路 (413)神钢SK200 电控系统电路图 (414)神钢SK350LC-8 电控系统电路 (416)神钢SK210LC-8 电控系统电路图 (418)三菱FUSO 4M50 发动机电控系统电路图 (420)三菱FUSO 6M70 发动机电控系统电路图 (421)卡特C-9 发动机ECU 电控系统接线图 (422)卡特325C 挖掘机发动机电控系统电路图 (423)卡特330C 挖掘机发动机电控系统电路图 (424)加藤HD820V 发动机电控系统电路图 (425)天然气玉柴EPR 6G 发动机电控线路图 (428)天然气玉柴EPR 6M 6J 4G 发动机电控线路图 (429)伍德沃德天然气发动机ECU 线路图 (430)天然气(玉柴6缸)电路图 (432)天然气(玉柴ECI系统)4缸6缸CNG增压发动机电路图 (433)天然气(玉柴ECI系统)4缸6缸LNG增压发动机电路图 (435)天然气(玉柴ECI系统)6M 6J 4G 整车线路图 (437)华菱重卡货车汽车灯光系统电气线路图 (440)北京BJ493ZQ3发动机电路图 (452)三菱6M60 电装发动机电路图与ECU端子 (453)雷诺DCI11 发动机ECU 端子定义 (455)日产UD GE13（I 型）电控系统电路图 (458)日产UD GE13（II 型）电控系统电路图 (461)日产UD-FE6TC（A 型）电控系统线路图 (464)日产UD-FE6TC（B 型）电控系统线路图 (466)日产UD MD9L、MD9M 发动机电控系统电路图 (468)日产UD MD9L/MD9M发动机电控系统针脚资料 (472)MAN 发动机BOSCH EDC MS5 发动机电路图 (474)斯堪尼亚BOSCH EDC MS5 发动机电控系统电路 (475)沃尔沃单体泵发动机电控系统电路图 (476)EDC17尿素单元电路图 (478)自主品牌+天纳克系统电路图 (479)三合一电脑+1.5代天纳克尿素单元电路图 (480)常用车型诊断座位置--OBD端子说明 (481)柴油电控发动机(数据流)标准值-博世福田上柴潍柴锡柴等 (490)常用汽车仪表(报警标志)示意图 (497)电话QQ: 网址潍柴锡柴玉柴朝柴上柴康明斯依维柯大柴道依茨江铃威特南岳云内三菱庆铃江淮北汽杭发日野日产等随着柴油技术日益发展，人们越来越发现柴油机的无穷魅力、高扭矩、高寿命、低油耗、低排放，柴油机成为解决汽车能源问题最现实和最可靠的手段,先后从国二机械喷射,到国三电喷,如今发展到国四排放标准.为环保，减少汽车尾气排放污染，工信部定于2014年12月31 日废止适用于国家第三阶段汽车排放标准柴油车产品《公告》，2015年1月1日起国Ⅲ柴油车产品将不得销售，国家实行国Ⅳ排放，在国Ⅲ发动机EGR（大泵），共轨的，单体泵的基础上，演变成国Ⅳ发动机，电控系统类似不变,只是在排气系统上加装了一套SCR尾气处理系统（俗称尿素罐），燃烧尿素，控制对象是NOx和颗粒物PM，达到净化尾气保护环境的目的.对于维修人员而言，市面上存在大量电控机车处于维修阶段，急需掌握电喷发动机有下面几种技术:1.电控高压共轨技术2.电控单体泵技术3.电控泵喷嘴技术4.涡轮增压、EGR废气循环、中冷技术5.尾气净化SCR原理特此本部精心收集整理了本套电路图集，配合光盘视频与图文教程，让修理人员在技术上得心应手2015.10 (第一版) 后续推出: 第二版(加Q期待2016版)。
江铃智能型玻璃系统
江铃宝典车不仅配备了电动玻璃升降器，而且在此基础上进一步增加功能，开发了智能型玻璃系统，使车主感觉更加方便，更加人性化
智能型玻璃系统在电动玻璃系统基础上增加一主控盒
智能型玻璃系统功能
•点动功能：左前门具备点动功能,即当点火钥匙为ON或ACC状态下，正常按压（按压时间在1S 内）车门玻璃上升或下降开关后撤消按压开关动作，则车门玻璃会自动上升到顶部或下降至底部后自动停止，若按压时间连续超过1S的时间，则撤消按压动作后，车门玻璃会立即停止。
•四门玻璃自动关闭：装有电动玻璃升降器的汽车，有时会因车主的疏忽，而使几个甚至四个门玻璃均未升起到顶，安装了电动窗控制器后，可使未升起的玻璃自动升起到顶，可以帮助车主减少损失。
电动车窗电路
柴油车空调系统数据和参数
宝威汽油车空调主要数据和参数
名 称 项 目 参 数
型 式： SE7PV16(7缸单向斜板式变排量压缩
机)
排气量：ml/r 10.4-161.3ML/R
润滑油牌号： Sp-10
润滑油容量：ml 240cl
空调压缩机:
电磁离合器： 直径为125毫米的多楔盘式
型 式： 全铝焊接式加热器 取暖装置：
功 率： 4300 W
工作电压: DC 12 V 鼓风机：
工作电流： 14.5 A
型 式： 层叠式蒸发器 冷气装置：
前蒸发器功率： 4600 W（2002年车型）
后蒸发器功率： 1800 w
型 式： 铝制平行流式 冷凝器
功 率： 10200 W 储液罐型号和容积 300 ml R134a
制冷剂：型号和充注量 R134a, 750 g +20 g 注：宝威汽油机空调电路参考宝典汽油机空调电路。
