GIS培训课程课件

特点
• 占地面积少 • 不受环境影响 • 运行安全可靠、维护工作量少、检修
周期长 • 施工工期短 • 没有无线电干扰和噪音干扰
主要结构形式、布置方式
结构形式： • 全三相共箱 • 主母线三相共箱，其余元件分箱 • 全三相分箱 断路器布置方式： • 立式（220KV及以下） • 卧式（220KV以上）
1.5 开关、刀闸、接地刀闸分合操作动作正 常，现场机械指示、汇控柜、测控屏及监控 机显示位置准确、一致；设备检修后验收， 开关、刀闸、接地刀闸位置应与检修前相符。 1.6 电气闭锁功能符合要求，指示正确；设 备上的就地操作把手及解锁/联锁切换把手 应加装五防闭锁装置；应要求厂家提供书面 的闭锁逻辑关系。
三相分箱GIS 三相共箱式GIS

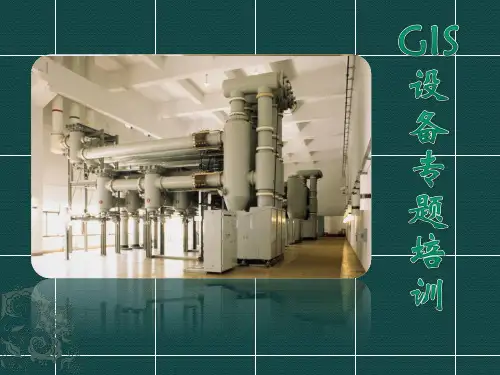

220kVGIS设备现场照片（张丰变电站）
252kVGIS设备现场照片（广州虎桥变电站）
550kVGIS设备现场（广西龙滩发电站）
GIS总体结构
GIS总体结构
ZF10-126/ZF16-252
组合电器简介
主要元件
• 断路器 • 隔离开关/接地开关 • 电流互感器 • 电压互感器 • 避雷器 • 母线 • LCP（汇控柜）
2.5 运行中的GIS设备对于运行、维修人员 易触及的部位，在正常情况下，其外壳及构 架上的感应电压不应超过36V，其温升不应 超过30K。如果外壳可触及，但在正常操作 时无需触及，其温升极限可增加到40K。 2.6 为防止异物进入和带来潮气，GIS室门 应关闭备的巡视
GIS结构及其 运行与维护
用变电技术培训处
概述
• 气体绝缘金属封闭开关设备(Gas Insulated metal-enclosed Switchgear，简称GIS)是 20世纪60年代中期出现的一种新型电器装 置。它是将断路器、隔离开关、接地开关、 电流互感器、电压互感器、避雷器、母线、 进出线套管或电缆终端等元件组合封闭在 接地的金属壳体内，充以一定压力的SF6 气体作为绝缘介质和灭弧介质所组成的成 套开关设备。

第三部分、基本结构
弹簧机构 汇控柜 断路器 电流互感器` 三工位开关
三工位开关
接地开关
电缆终端
电缆间隔断面图
第三部分、基本结构
SF6/空气套管
架空间隔断面图
第三部分、基本结构
母联间隔断面图
第三部分、基本结构
电压互感器
母设间隔断面图
第三部分、基本结构
一、断路器
1、概述 本断路器使用于 72.5/126/145kV气体绝缘金属 封闭开关设备（GIS）。断路器 式GIS中主要元件，用于输变电 线路中，作为电力系统的控制 和保护设备。 断路器配用CT26型弹簧操动机 构。
六氟化硫气体年漏气率: ≤0.5%; 六氟化硫气体水分含量: 断路器气室≤150ppmv; 其它气室 机械寿命: 可靠性试验： 局部放电: ≤250ppmv
不维修试验6000次; 10000次 ≤10pc (间隔)
第三部分、基本结构
三、基本结构
• GIS一般由实现各种不同功能的单元组成，称间隔，主要有进（出） 线间隔、母联间隔、母线计量保护间隔等；并根据用户的不同要求实 现线变组、单母线、单母线分段、桥型接线、双母线等不同的接线方 式。 • 主导电回路由固体绝缘件支撑在外壳中央，采用梅花触头作为过渡连 接；GIS可以通过充气套管与架空线连接，也可以通过电缆终端与电 力电缆相连，或经油气套管直接与变压器连接。
第三部分、基本结构
母线由外壳、固定与盆式绝 缘子上的分支导体、及三相导 电杆组成。 为了吸收热胀冷缩变形和装 配误差，在导体连接部分采用 梅花触头，并在母线连接合适
位置安装波纹管。
第三部分、基本结构
六、GIS中的终端元件 1、概述 在GIS中，作为GIS与进、出线或主变压器 的连接元件，可有以下三种形式： SF6/空气套管、SF6/油套管及电缆终端 通常SF6充气套管和电缆终端用来连接 GIS与进、出线或变压器，而SF6/油套管仅 用来连接GIS与变压器。
