直驱型风力发电机组建模

直驱式永磁同步风力发电机概述永磁同步发电机是一种以永磁体进行励磁的同步电机，应用于风力发电系统，称为永磁同步风力发电机。

永磁同步风力发电机一般不用齿轮箱，而将风力机主轴与低速多极同步发电机直接连接，为“直驱式”，所以称为直驱式永磁同步风力发电机，以下本章除特指外均简称为永磁同步发电机。

一、永磁同步发电机的特点1.与传统电励磁同步发电机比较同步发电机是一种应用广泛的交流电机，其显著特点是转子转速n与定子电流频率f之间具有固定不变的关系，即n=n0=60f/p，其中n为同步转速，p为极对数。

现代社会中使用的交流电能几乎全部由同步发电机产生。

永磁同步发电机是一种结构特殊的同步发电机，它与传统的电励磁同步发电机的主要区别在于：其主磁场由永磁体产生，而不是由励磁绕组产生。

与普通同步发电机相比，永磁同步发电机具有以下特点：（1）省去了励磁绕组、磁极铁芯和电刷-集电环结构，结构简单紧凑，可靠性高，免维护。

（2）不需要励磁电源，没有励磁绕组损耗，效率高。

（3）采用稀土永磁材料励磁，气隙磁密较高，功率密度高，体积小，质量轻。

（4）直轴电枢反应电抗小，因而固有电压调整率比电励磁同步发电机小。

（5）永磁磁场难以调节，因此永磁同步发电机制成后难以通过调节励磁的方法调节输出电压和无功功率（普通同步发电机可以通过调节励磁电流方便地调节输出电压和无功功率）。

（6）永磁同步发电机通常采用钕铁硼或铁氧体永磁，永磁体的温度系数较高，输出电压随环境温度的变化而变化，导致输出电压偏离额定电压，且难以调节。

（7）永磁体存在退磁的可能。

目前，永磁同步发电机的应用领域非常广泛，如航空航天用主发电机、大型火电站用副励磁机、风力发电、余热发电、移动式电源、备用电源、车用发电机等都广泛使用各种类型的永磁同步发电机，永磁同步发电机在很多应用场合有逐步代替电励磁同步发电机的趋势。

2.与非直驱式双馈风力发电机比较虽然双馈风力发电机是目前应用最广泛的机型，但随着风力发电机组单机容量的增大，双馈型风力发电系统中齿轮箱的高速传动部件故障问题日益突出，于是不用齿轮箱而将风力机主轴与低速多极同步发电机直接连接的直驱式布局应运而生。

前 言随着能源和环境问题日趋严峻,风能作为一种清洁、可再生能源受到了广泛的关注和应 用,风力发电技术也得到了快速的发展。

风力发电机齿轮传动系统作为风力发电系统的关键 部件之一,主要功用是将风轮在风力作用下所产生的动力传递给发电机并使其得到相应的转 速,其性能好坏直接决定了风力发电机性能的好坏。

研究在随机风速工况下风力发电机齿轮 传动系统的动态特性和可靠性是风力发电机设计中的重要任务之一。

对垂直轴风力发电机进行了基本的参数计算,运用了产品造型设计中的仿生形态学理论, 设计出的风力机叶片外形跟蝴蝶翅膀的轮廓相似,叶片的数量为五个,五叶片互成72°并且有 折叠单元,不仅实用而且具有一定的观赏性。

对风力发电机做了简单的人机工程学分析,主要 包括风力机尺寸、颜色、 材料的选取,色彩要结合考虑该风机使用地点环境的整体颜色,光线 饱和度以及仿生形态原型的主要颜色,材料选用强度高、比重轻、抗蚀性好以及耐久的高质 量复合材料。

最后对风力机载荷进行分析跟讨论,使得垂直轴风力发电机造型美观,性能实 用。

关键词：风力发电机；仿生形态；人机工程；设计。

目录1 绪论 (1)1.1 风力发电机研究目的和意义 (1)1.2 风力发电机在国内外现状及分析 (1)1.3 风力发电展望 (2)2 垂直轴风力发电机分析 (3)2.1 垂直轴发电机的优势 (3)2.2 垂直轴发电机的特点 (4)3 造型设计 (4)3.1 基本构造 (4)3.2 仿生产品 (7)4 人机工程学问题 (7)4.1 尺寸设计计算和分析 (7)4.2 颜色设计 (16)4.3 材料设计 (16)5 风力机载荷分析 (16)6 叶片的三维建模 (17)结论 (19)致谢 (20)主要参考文献.............................................................................................错误！未定义书签。

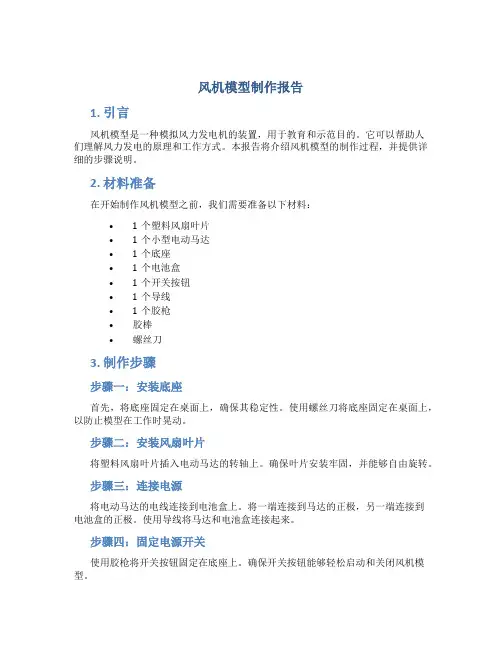

风机模型制作报告
1. 引言
风机模型是一种模拟风力发电机的装置，用于教育和示范目的。

它可以帮助人
们理解风力发电的原理和工作方式。

本报告将介绍风机模型的制作过程，并提供详细的步骤说明。

2. 材料准备
在开始制作风机模型之前，我们需要准备以下材料：
•1个塑料风扇叶片
•1个小型电动马达
•1个底座
•1个电池盒
•1个开关按钮
•1个导线
•1个胶枪
•胶棒
•螺丝刀
3. 制作步骤
步骤一：安装底座
首先，将底座固定在桌面上，确保其稳定性。

使用螺丝刀将底座固定在桌面上，以防止模型在工作时晃动。

步骤二：安装风扇叶片
将塑料风扇叶片插入电动马达的转轴上。

确保叶片安装牢固，并能够自由旋转。

步骤三：连接电源
将电动马达的电线连接到电池盒上。

将一端连接到马达的正极，另一端连接到
电池盒的正极。

使用导线将马达和电池盒连接起来。

步骤四：固定电源开关
使用胶枪将开关按钮固定在底座上。

确保开关按钮能够轻松启动和关闭风机模型。

步骤五：测试模型
按下开关按钮，启动风机模型。

观察风扇叶片是否正常旋转，并产生风力。

4. 结论
通过制作风机模型，我们能够更好地理解风力发电的原理和工作方式。

这个模型可以作为教育工具，帮助人们学习和了解可再生能源的重要性。

制作过程简单明了，材料易获取。

希望本报告对制作风机模型有所帮助。

注意：在进行模型制作时，务必注意安全。

确保电线连接正确，不要触摸旋转的风扇叶片以避免受伤。

目录摘要： (2)一、变桨系统论述 (2)（一）变桨距机构 (2)（二）电动变桨距系统 (3)1. 机械部分 (4)2. 气动制动 (5)二、变桨系统 (5)（一）变桨系统的作用 (5)1. 功率调节作用 (5)2. 气动刹车作用 (5)（二）变桨系统在轮毂内的拓扑结构与接线图 (7)三、变桨传感部分 (9)（一）旋转编码器 (9)（二）接近开关 (10)四、变桨距角的调节 (11)（一）变桨距部分 (11)（二）伺服驱动部分 (12)总结 (14)参考文献： (14)致谢 (15)风力发电机组変桨系统分析摘要：风能是一种清洁而安全的能源,在自然界中可以不断生成并有规律得到补充,所以风能资源的特点十分明显,其开发利用的潜力巨大。

本文对大型的兆瓦级风力发电机变桨系统做简单的介绍。

变速恒频技术于20世纪90年代开始兴起，其中较为成功的有丹麦VESTAS的V39/V42-600KW机组和美国的Zand的Z-40-600KW机组。

变速恒频风力发电机组风轮转速随着风速的变化而变化，可以更有效地利用风能，并且通过变速恒频技术可得到恒定频率的电能。

变速恒频机组的显著优点已得到风力机生产厂和研究机构的普遍承认，将成为未来的主流机型。

但变速恒频风力机组仅通过电机自身调节要达到减小风速波动冲击的目的是很困难的，因为自然界中风速瞬息万变，特别是在额定风速以上工况，风力机有可能受到很大的静态或动态冲击。

但是变桨风机不会产生此类情况，变桨距是指大型风力发电机安装在轮毂上的叶片借助控制技术和动力系统改变桨距角的大小从而改变叶片气动特性，使桨叶和整机的受力状况大为改善。

近年来，电动变桨距系统越来越多的应用到风力发电机组当中，直驱型风力发电机组为变桨距调节型风机，叶片在运行期间，它会在风速变化的时候绕其径向轴转动。

因此，在整个风速范围内可能具有几乎最佳的桨距角和较低的切入风速，在高风速下，改变桨距角以减少功角，从而减小了在叶片上的气动力。

基于直驱型PMSG风力发电系统的变桨自抗扰控制作者：朱必刚来源：《现代电子技术》2011年第20期摘要：为了实现大功率风力发电系统的恒功率控制，首先建立了基于直驱型PMSG风力发电系统的数学模型；其次，以功率偏差为控制器的输入信号，设计了一种基于自抗扰算法的风力发电系统变桨距控制器。

最后，在阵风叠加随机风的作用下进行仿真研究。

仿真结果表明，该控制器能够有效地控制桨距角，可以实现额定风速以上时系统输出功率的恒定。

关键词：风力发电系统；恒功率；自抗扰；变桨距控制器中图分类号：TN911-34； TM614 文献标识码：A文章编号：1004-373X(2011)20-0200-04Active Disturbances Rejection Control of Wind Power SystemBased on Direct Driving PMSG ZHU Bi-gang1,2（1. Institute of Electrical Automation, Jiangnan University, Wuxi 214122, China；2. Institute of Mechanical and Electrical Technology, Wuxi Institute of Technology, Wuxi 214121, China）Abstract： In order to realize the constant power output of high-power wind generating systems, the mathematic model of a wind generating system based on direct driving PMSG is established. Taking the power deviation as the control input signal, a variable-pitch controller based on an active disturbances rejection algorithm was designed for wind generating systems to control the pitch angle of the wind power system. The simulation was undertaken under random wind. The simulation results indicate that the controller can effectively control the pitch angle and realize the goal of constant power output of the system when the wind exceeds the rated wind velocity.Keywords： wind generating system; constant power; active disturbances rejection; variable pitch controller0 引言风能作为一种清洁的可再生能源，越来越受到世界各国的重视，风力发电是风能最常见的利用形式。

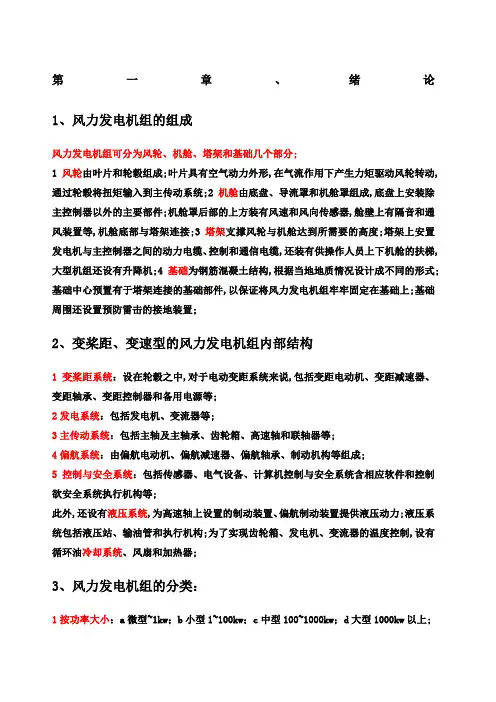

第一章、绪论1、风力发电机组的组成风力发电机组可分为风轮、机舱、塔架和基础几个部分;1风轮由叶片和轮毂组成;叶片具有空气动力外形,在气流作用下产生力矩驱动风轮转动,通过轮毂将扭矩输入到主传动系统;2机舱由底盘、导流罩和机舱罩组成,底盘上安装除主控制器以外的主要部件;机舱罩后部的上方装有风速和风向传感器,舱壁上有隔音和通风装置等,机舱底部与塔架连接;3塔架支撑风轮与机舱达到所需要的高度;塔架上安置发电机与主控制器之间的动力电缆、控制和通信电缆,还装有供操作人员上下机舱的扶梯,大型机组还设有升降机;4基础为钢筋混凝土结构,根据当地地质情况设计成不同的形式;基础中心预置有于塔架连接的基础部件,以保证将风力发电机组牢牢固定在基础上;基础周围还设置预防雷击的接地装置;2、变桨距、变速型的风力发电机组内部结构1变桨距系统：设在轮毂之中,对于电动变距系统来说,包括变距电动机、变距减速器、变距轴承、变距控制器和备用电源等;2发电系统：包括发电机、变流器等;3主传动系统：包括主轴及主轴承、齿轮箱、高速轴和联轴器等;4偏航系统：由偏航电动机、偏航减速器、偏航轴承、制动机构等组成;5控制与安全系统：包括传感器、电气设备、计算机控制与安全系统含相应软件和控制欲安全系统执行机构等;此外,还设有液压系统,为高速轴上设置的制动装置、偏航制动装置提供液压动力;液压系统包括液压站、输油管和执行机构;为了实现齿轮箱、发电机、变流器的温度控制,设有循环油冷却系统、风扇和加热器;3、风力发电机组的分类：1按功率大小：a微型~1kw；b小型1~100kw；c中型100~1000kw；d大型1000kw以上;2按风轮轴方向：a水平轴风力发电机组随风轮与塔架相对位置的不同而有上风向与下风向之分;风轮在塔架的前面迎风旋转,叫做上风向风力发电机组；风轮安装在塔架后面,风先经过塔架,再到风轮,则称为下风向风力发电机组;上风向风力发电机组必须有某种调向装置来保持风轮迎风,而下风向风力发电机组则能够自动对准风向,从而免去了调向装置;对于下风向风力发电机组,由于一部分空气通过塔架后再吹向风轮,这样塔架就干扰了流过叶片的气流而形成塔影效应,增加了风轮旋转过程中叶片载荷的复杂性,降低了风力发电机组的出力和其他性能；b垂直轴风力发电机组;3按功率调节方式：a定桨距风力发电机组；b变桨距调节风力发电机组；c主动失速调节风力发电机组;4按传动形式：a高传动比齿轮箱型；b直接驱动型；c中传动比齿轮箱型半直驱;5按发电机转速变化：a定速恒速；b多态定速；c变速;4、设计依据风力发电机组的设计依据是风力发电机组的设计任务书,一般包括基本形式、基本参数和外部条件;1基本形式：目前的主流机型是水平轴、上风向、三叶片、变桨距、变速恒频风电机组; 2基本参数：风力发电机组的基本参数主要是指风力发电机组的额定功率、转速范围、总效率、设计寿命和生产成本等;3外部条件：风力发电机组的外部条件包括运行环境条件、电网条件和风场地质情况;运行环境条件主要是风资源、湍流和阵风情况、气候情况等;5、设计内容设计内容包括风力发电机组设计图样和相关的设计文件;设计图样包括外观图、部件图和零件图；设计文件包括设计计算说明书、运输和安装说明书、用户使用和维护手册等;1外观图：风力发电机组的外观图描述了其整体结构并标注了主要尺寸,同时用文字注明了设备的技术特征,如机组类型、功率调节方式、风轮旋转方向、额定功率、额定风速、风轮直径、风轮转速范围、风轮倾角、风轮圆锥角、变距最大角度、齿轮箱类型、齿轮箱增速比、发电机类型、塔架类型、轮毂中心高和各主要部件质量;2部件图：部件图是各层次安装工作的指导图样,表示各零件之间的装配关系、配合公差、轮廓尺寸、装配技术条件和标题栏等;3零件图：零件图是生产零件的依据,包括零件的结构和形状、尺寸、表面粗糙度和几何公差、材料及表面处理技术要求、技术条件、标题栏等;设计零件时,要进行相应的载荷分析和强度校核;4设计文件：设计文件是与设计相关的规范性文件,详细描述了机组设计、制造、装配、运行维护过程的理念、标准、理论依据、方法和技术要求,用于设计部门存档、指导装配和安装、指导用户作业和指导维修人员的维修作业;6、设计原则可靠性、经济性与社会效益、先进性、工艺性和易维修性、标准化;7、设计步骤1方案设计概念设计：确定风力发电机组的主要参数、整体布局和结构形式；对机组的整体载荷及整机质量进行初步计算,选择主要部件的结构,完成机舱布局的计算机设计模型；同时给定控制策略;在此基础上撰写方案设计说明书;2技术设计初步设计：根据方案设计资料,进行整机和部件结构设计和确定技术要求；进行机组载荷计算和分析；对关键零部件进行校核计算和分析；进行电气控制与安全系统设计；初步选择外购件的型号;在此基础上提供技术设计图样和技术设计说明书;3施工设计详细设计：根据技术设计结果,进行载荷计算,对零部件进行强度和刚度校核及失效分析,对关键零部件进行优化设计；对整机进行可靠性分析和动态分析;修改和审定加工图样和技术文件,填写标准件和外购件明细表,撰写设计计算说明书、运输和安装说明书以及用户使用和维修手册;第二章、风力发电机组机械设计基础1、风力发电机组等级由风速和湍流参数决定,分级的目的在于最大限度的利用风能,风速和湍流参数代表了相应风电机组安装场地的类型;注：1、表中所示参数值对应于轮毂高度;2、V ref表示10min平均参考风速；A表示高湍流特性等级；B表示中湍流特性等级；C表示低湍流特性等级；I ref表示风速为15m/s时湍流强度的期望值;2、风况分为：正常风况风力机正常运行期间频繁出现的风况条件和极端风况1年一遇或50年一遇的风况条件;参考风速：50年一遇在轮毂高度处持续10min阵风;3、风况条件是由平均恒流与确定阵风或湍流结合而成;4、每种类型的外部条件又可分为正常外部条件和极端外部条件;5、湍流：风速矢量相对于10min平均值的随机变化;在使用湍流模型时应考虑风速、风向和风切边变化的影响;6、湍流风速矢量的三个分量；纵向沿着平均风速方向横向水平并且与纵向垂直的方向竖向与纵向和侧向均垂直的方向7、正常风廓线模型NWP：风廓线vz是地表以上平均风速对垂直高度z的函数;Vz=VhubZ/Zhub的a次方;8、极端风况：用于确定风力发电机组的极端风载荷,这些风况包括由暴风及风速和风向的迅速变化造成的风速峰值;9、极端风速模型EWM：极端风速模型可能为稳定的或波动的风模型;风速模型应该基于参考风速Vref和确定的湍流标准差σ1,σ1=Iref+b;b=s,σ1=;10、其他环境条件：热、光、腐蚀、机械、电或其他物理作用、温度、湿度、空气密度、阳光辐射、雨、冰雹、雪和冰、活学活性物质、雷电、地震、盐雾;11、正常环境：温度-30~+150,湿度<=95%,阳光辐射强度1000W/m2;12、电网条件：1电压标称值+10%2频率标称值+2%3三相电压不平衡度,电压负序分量的比率不超过2%4适合的自动重合周期5断电,假定电网一年内断电20次,一次断电6小时为正常条件,断电一周为极端条件;13、设计工况：分为运行工况启动发电关机和临时性工况运输吊装维护14、设计工况：发电、发电兼有故障、起动、正常关机、紧急关机、停机、停机兼有故障、运输装配维护和修复;15、DLC设计载荷状态 ECD方向变化的极端连续阵风模型 EDC极端风向变化模型EOG极端运行阵风模型EWM极端风速模型EWS极端风切变模型ETM极端湍流模型NTM正常湍流模型NWP正常风廓线模型F疲劳性载荷分析U极限强度分析N正常A非正常 T运输和安装Vmaint维修保养风速;16、局部安全系数：由于载荷和材料的不确定性和易变性,分析方法的不确定性以及零件的重要性,在设计中一定要有必要的安全储备;17、载荷局部安全系数：载荷特征值出现不利偏差的可能性或不确定性；载荷模型的不确定性;18、材料局部安全系数：材料特征值出现不利偏差的可能性或不确定性；零件截面抗力或结构承载能力评估不确定的可能性；几何参数不确定性；结构材料性能与试验样品所测性能之间的差别；换算误差;19、失效影响安全系数用来区分以下几类零件：1一类零件：失效安全结构件结构件失效后不会引起风力发电机组重要零件的失效2二类零件：非失效安全结构件3三类零件：非失效安全机械件把驱动机构和制动机构与主结构连接起来,以执行风力发电机组无冗余的保护功能;20、风力发电机组极限状态分析内容：极限强度分析；疲劳失效分析；稳定性分析；临界挠度分析;21、稳定性分析：在设计载荷作用下,非失效安全的承载件不应发生屈曲;对于其他零件在设计载荷下,允许发生弹性变形;在特征载荷下,任何零件都不应发生屈曲;第三章、总体设计总体参数是涉及到风力发电机组总结结构和功能的基本参数,主要包括额定功率、发电机额定转速、总效率、设计寿命、年发电量、发电成本、总重量、重心;1、额定功率是正常工作条件下,风力发电机组的设计要达到的最大连续输出电功率;2、设计寿命：风电机组安全等级I到Ⅲ的设计寿命至少为20年;3、额定风速是锋利发电机组达到额定功率输出时规定的风速;10~15m/s；切入风速是风力发电机组开始发电时,轮毂高度处的最低风速;3~4m/s；切出风速是风力发电机组达到设计功率时,轮毂高度处的最高风速;25m/s攻角不变,半径r处的叶素弦长与风轮转速Ω的平方成反比；变桨距攻角改变,反比于转速;4、叶片质量正比于外壳厚度与弦长的乘积,因此它随转速而正比增加;5、转速增加导致叶片重量增加、成本增加,同时转速增加导致叶片平面外的疲劳弯矩减小,机舱和塔架成本减少;6、风力发电机组产生的气动噪声正比于叶尖速度的5次方;陆基叶尖速限制在65m/s,海上74m/s;7、比功率：风力发电机组额定功率与风轮的扫掠面积的比值;405W/m平方;风电机组的总体布局包括整机各部件、各系统、附件和设备等布置;8、总体布置原则：保证风力发电机组的强度、刚度、抗振性、平衡和稳定性,支撑部件要力求有足够的刚度；整机各部件、各系统、附件和设备等,要考虑布置得合理、协调、紧凑；保证正常工作和便于维护,并考虑有较合理的重心位置；传统系统力求简短,达到结构紧凑、体积小、重量轻;9、相似设计：根据研究出来的性能良好、运行可靠地模型来设计与模型相似的新风力机;10、风力机相似是指风轮与气体的能量传递过程以及气体在风力机内流动过程相似,他们在任一对应点的同名物理量之比保持常数,这些常数叫相似常数;11、相似条件：几何相似、运动相似、动力相似;12、几何相似：模型与原型风力机的几何形状相同,对应的线性长度比为一定值;13、运动相似：空气流经几何相似的模型与原型机时,其对应点的速度方向相同、比例保持常数;14、动力相似：满足几何相似、运动相似的模型与原型机上,作用于对应点力的方向相同,大小之比应保持常数;15、Re为雷诺数,表示作用于流体上的惯性力与黏性力之比16、对于具有相同叶尖速比的相似模型和原型机,他们的效率也相等;17、模型试验中,雷诺数的值比临界雷诺数高,相似性依旧成立;相反相似性差;18、风电机组成本排序：叶片、塔架、齿轮箱、机舱、电网联接、发电机;第四章、风轮与叶片设计风轮的作用是把风的动能转换成风轮的旋转机械能;风轮的输出功率与风轮扫掠面积或风轮直径的平方、风速的立方和风能利用系数成正比;第一节、概述一、叶片的基本概念1、叶片长度：叶片径向方向上的最大长度；2、叶片面积：叶片旋转平面上的投影面积；3、叶片弦长：叶片径向各剖面翼型的弦长；4、叶片扭角：叶片各剖面弦线和风轮旋转平面的夹角;二、风轮的几何参数1、叶片数：风轮的叶片数取决于风轮尖速比；2、风轮直径：风轮在旋转平面上的投影圆的直径；3、轮毂高度：风轮旋转中心到基础平面的垂直距离；4、风轮扫掠面积：风轮在旋转平面上的投影面积；5、风轮锥角：叶片相对于和旋转轴垂直的平面的倾斜角；其作用是在风轮运行状态下减少离心力引起的叶片弯曲应力和防止叶尖与塔架碰撞的机会;6、风轮仰角：风轮的旋转轴线和水平面的夹角；其作用是避免叶尖和塔架的碰撞;7、风轮偏航角：风轮旋转轴线和风向在水平面上投影的夹角；偏航角可以起到调速和限速的作用,但在大型风力发电机组中一般不采用这种方式;8、风轮实度：叶片在风轮旋转平面上投影面积的总和与风轮扫掠面积的比值；实度大小与尖速比成反比;三、风轮的物理特性1、风轮转速;2、风轮叶尖速比公式;3、风轮轴功率公式;第二节、风轮载荷设计计算一、叶片受力示意图升力,阻力系数公式;翼型的选择：对于低速风轮,由于叶片数较多,不需要特殊的翼型升阻比；对于高速风轮,由于叶片数较少,应当选用在很宽的风速范围内具有较高升阻比和平稳失速特性的翼型,对粗糙度不敏感,以便获得较高的功率系数；另外要求翼型的气动噪声低;二、叶片载荷1、静载荷1最大受力：50年一遇的最大阵风作为最大静载荷值；2最大弯矩：当重力和气动力在同一方向上；3最大扭矩：当最大阵风时;2、动载荷1由阵风频谱的变化引起的受力变化；2风剪切影响引起的叶片动载荷；3偏航过程引起的叶片上作用力的变化；4弯曲力矩变化,由于自重及升力产生的弯曲变形；5在最大转速下,机械、空气动力制动,风轮制动的情况下；6电网周期性变化;三、叶片的受力分析离心力、风压力、气动力矩、陀螺力矩;四、风轮的强度校核1、在载荷下运转时叶片强度的计算;2、无载荷运转时叶片轴强度的计算;3、叶片停转时叶片轴强度的计算;第三节、叶片气动设计一、风力机的性能指标风轮输出功率、风能利用系数、尖速比、推力系数;相关公式二、风力机的空气动力学设计动量理论、叶素理论;三、叶片结构设计与制造一轻型结构叶片的优缺点：优点：1、在变距时驱动质量小,在很小的叶片机构动力下产生很高的调节速度；2、减少风力发电机组总质量；3、风轮的机械制动力矩小；4、周期振动弯矩由于自重减轻而很小；5、减少了材料成本；6、运费减少；7、便于安装;缺点：1、要求叶片结构必须可靠,制造费用高；2、所用材料成本高；3、风轮在阵风时反应灵敏,因此,要求功率调节也要快；4、材料特性和载荷计算必须很准确,以免超载;二叶片材料用于制造叶片的主要材料有玻璃纤维增强塑料GRP、碳纤维增强塑料CFRP、木材、钢和铝等;目前叶片多为玻璃纤维增强复合材料GRP,基体材料为聚酯树脂或环氧树脂;环氧树脂比聚酯树脂强度高,材料疲劳特性好,且收缩变形小;聚酯材料较便宜,它在固化时收缩大,在叶片的连接处可能存在潜在的危险,即由于收缩变形在金属材料与玻璃钢材料之间可能产生裂纹;复合材料的优点：可设计性强、易成型性好、耐腐蚀性强、维护少,易修补;缺点：耐热性差；抗剪切强度低；存在老化问题；生产时安全防护；表面强度低；可以燃烧;GRP材料的风力发电机组叶片成形工艺有手工湿法成形、真空辅助注胶成形和手工预浸布铺层等;三叶片主体结构叶片截面类型：实心截面、空心截面、空心薄壁复合截面等;蒙皮：提供叶片的气动外形,同时承担部分弯曲载荷与大部分剪切载荷;蒙皮的层状结构包括胶衣层、玻纤毡增强层、强度层;主梁：承载叶片的大部分弯曲载荷,是主要的承力结构;四铺层设计原则1、均衡对称原则；2、定向原则；3、按照内力方向的取向原则；4、顺序原则；5、抗局部屈曲设计原则；6、最小比例原则；7、变厚度设计原则；8、冲击载荷区设计原则;五叶根结构形式1、螺纹件预埋式：连接最可靠,但每个螺纹件的定位必须准确；2、钻孔组装式：优点：不需要贵重且质量大的法兰盘；在批量生产中只有一个力传递元件；由于采用预紧螺栓,疲劳可靠性很好；通过螺栓很好的机械联接,法兰不需要粘接;缺点：需要很高的组装精度；在现场安装,要求可靠的螺栓预紧;六功率调节方法1、失速控制优点：叶片和轮毂之间无运动部件,轮毂结构简单,费用低；没有功率调节系统的维护费用；在失速后功率的波动相对较小;缺点：气动制动系统可靠性设计和制造要求高；叶片、机舱和塔架上的动态载荷高；由于常需要制动过程,在叶片和传动系统中产生很高的机械载荷；起动性差；机组承受的风载荷大；在低空气密度地区难以达到额定功率;2、变浆距控制优点：起动性好；刹车机构简单,叶片顺浆后风轮转速可以逐渐下降；额定点以后的输出功率平滑；风轮叶根承受的静、动载荷小;缺点：由于有叶片变距机构,轮毂较复杂,可靠性设计要求高,维护费用高；功率调节系统复杂,费用高;七防雷击保护雷击造成叶片损坏的机理：一方面,雷电击中叶尖后,释放大量能量,使叶尖结构内部的温度急剧升高,引起气体高温膨胀,压力上升,造成叶尖结构爆裂破坏,严重时使整个叶片开裂；另一方面,雷击造成的巨大声波对叶片结构造成冲击损坏;八降噪措施①提高制造精度,降低表面粗糙度；②修正轮齿缘;在制造齿轮时,在齿轮顶侧沿齿宽修成直线或均匀曲线；③改用斜齿轮；④改进齿轮参数;减小v、d,选取互为质数的传动比；⑤齿轮的阻尼处理;高阻尼、不淬火；⑥改进润滑方式;第四节、轮毂设计一、风轮轮毂的结构设计轮毂是连接叶片与主轴的重要部件,作用是传递风轮的力和力矩到后面的机械结构中去;通常轮毂的形状为三通形或三角形;常用的轮毂形式有：1刚性轮毂；2柔性轮毂铰链式轮毂,叶片在挥舞方向、摆振方向和扭转方向上都可以自由活动;由于铰链式轮毂具有活动部件,相对于刚性轮毂来说,制造成本高,可靠性相对较低,维护费用高；它与刚性轮毂相比所说力与力矩较小;二、风轮轮毂的载荷分析轮毂载荷的分析方法：最大剪切法、ASME锅炉和压力容器规则法、变形能法;第五章、传动与控制机构设计1、传动与控制机构：传动机械能所需传动机构和机组控制调节所需驱动机构2、主传动链：风轮轴功率传递到发电机系统所需机构;典型的主传动链包括风轮主轴系统、增速传动机构齿轮箱、轴系的支撑与连接轴承、联轴器和制动装置;设计要求：载荷传递路径最短,结构紧凑,机械传动系统与承载轴承部件集成;主要构件支撑方式：由独立轴承支撑主轴,三点支撑式主轴,主轴集成到齿轮箱,轴承集成在机舱底盘,固定主轴支撑风轮;3、主轴轴承：径向与轴向支撑通常采用滚动轴承,易产生弯曲变形;轴承计算包括静态和动态额定值、轴承寿命分析等;4、主轴：仅考虑主轴传递扭矩的初步结构设计计算,考虑综合载荷作用的主轴强度计算;5、轴系连接构件：高速轴与发电机轴采用柔性联轴器,以弥补安装误差、解决不对中问题；需考虑对机组安全保护功能；可降低成本；还需考虑完备的绝缘措施;轴与齿轮键连接平键、花键;6、主传动链齿轮：采用大传动比齿轮传动装置,将风轮所产生转矩传递到发电机,使其得到相应转速;基本特点：大传动比,大功率,难以确定动态载荷；常年运行在极端环境下,高空维修困难；设法见效其结构和重量；设置刹车装置,配合风轮气动制动;在满足可靠性和工作寿命要求前提下,以最小体积和重量为目标,获得优化的传动方案;7、齿轮箱：箱体,传动机构,支撑构件,润滑系统,其他附件;传动形式：定轴,行星齿轮以及组合传动；级数：单级,多级；布置形式：展开式,分流式,同轴式;风电齿轮箱：多级齿轮传动,采用一级或两级行星齿轮与定轴齿轮组成的混合轮系;8、轮系：由若干对啮合齿轮组成的传动机构,以满足复杂的工程要求;定轴：所有齿轮几何轴线位置固定,分为平面和空间定轴轮系,尽可能使传动级数少;星系轮系：至少有一个齿轮的轴线可绕其他齿轮轴线转动,传动效率高,承载能力强,结构简单工艺性好;9、设计载荷：分析过程要参照相应设计标准;最重要载荷参数是反映风轮输出转矩及其相应特性的载荷谱;制动载荷：风轮制动主要依靠气动制动功能,制动时间比机械制动时间短,机械制动多用于紧急情况;10、齿轮箱结构设计：内部构件尺寸+运行环境确定外部载荷准确信息;一般传动系统设计标准给出工况系数KA;;结构设计：初步确定总体结构参数,箱体结构设计,齿轮与轴的结构设计,构建连接;11、传动效率与噪声：散热是紧凑结构齿轮箱的关键,定轴轮系每级损失2%,行星轮1%,机组传动载荷小时效率会有明显下降;12、润滑油：减少摩擦,较高承载,防止胶合,降震,防疲劳点蚀,冷却防腐蚀;润滑系统：强制润滑,设置基本回路以及对润滑油加热冷却的回路;润滑方式有飞溅润滑和强制润滑;润滑油换油周期：开始,500h；运行过程,5000~10000h；定期抽样检测；半年检修；对齿轮箱重新进行检测;13、关机运动方程：空气动力矩,机械制动力矩,发电机电磁力矩;空气制动：定桨距由叶尖扰流器实现,变桨距由顺桨实现;机械制动：多置于高速轴;限制条件离心应力,摩擦速度,摩擦片温升,制动盘温升14、变桨距系统：起动,功率调节,主传动链制动;运动方程：空气动力矩,重力矩,摩擦力矩;15、电机驱动机构：驱动功率计算,电动机选择,变距轴承齿轮副传动比,减速箱基本参数;电机外壳的防护等级：IP--;电机外壳的防护GB/。

3MW直驱风力发电机组总体技术参数1.额定功率：3MW。

这意味着该发电机组在额定运行条件下，能够产生3MW的电能。

这一功率水平适用于中等到大型的风力发电场。

2.额定风速范围：3-25m/s。

风速是影响风力发电效率的重要因素之一，而该发电机组在3-25m/s的风速范围内，可以保持较高的发电效率。

3.风轮直径：120m。

风轮的直径与该发电机组的功率和效率密切相关。

较大的风轮直径可以提供更大的叶片受力面积，从而增加发电机组的输出功率。

4.最佳工作风速：8-15m/s。

在这一风速范围内，发电机组的发电效率最高，能够最大限度地转换风能为电能。

5.频率：50Hz/60Hz。

在欧洲和大部分亚洲国家，电力系统的频率为50Hz；而在北美和一些南美国家，电力系统的频率为60Hz。

该发电机组可根据不同地区的需求，选择相应的频率。

6. 额定转速：10-20rpm。

转速是风力发电机组的重要参数之一、在这一转速范围内，风力发电机组能够达到最佳的机械性能和转换效率。

7.额定电压：690V。

风力发电机组产生的电能需要经过变压器升压后才能输送到电网。

该发电机组的额定电压为690V，可以便利地与变压器进行匹配。

8.机组类型：直驱式。

与传统的齿轮传动方式不同，该发电机组采用直驱式设计，将风轮的转动直接传递到发电机上，减少了能量转换的损耗。

9.控制系统：智能化控制。

该发电机组配备了智能化控制系统，可以实时监测风速、温度、转速等参数，并自动调节发电机组的运行状态，以实现最佳的发电效率和稳定性。

10.运维成本：低。

由于采用了直驱式设计，该发电机组的运维成本相对较低。

此外，智能化控制系统可以提前发现潜在故障，并进行预防性维护，进一步降低了运维成本。

总的来说，3MW直驱风力发电机组具有高效率、低噪音和可靠性强的特点，并且拥有智能化控制系统，能够实现最佳的发电效率和稳定性。

该发电机组适用于中等到大型的风力发电场，为社会提供可持续、清洁的能源。

实验一永磁同步风力发电系统接线实验一、实验目的1.掌握永磁同步风力发电系统的基本结构及组成；2.掌握永磁同步风力发电实验系统各部分间的接线。

二、实验原理1.永磁同步风力发电系统的结构及组成永磁步风力发电系统主要由模拟风力发电机、双向变流器、电网以及电量监视仪表等部分组成。

系统组成及控制原理框图如图1-1所示。

机侧变流器网侧变流器图1-1永磁同步风力发电系统原理框图2.模拟风力发电机模拟风力发电机即永磁直驱风力发电机组，包括风力机及永磁同步发电机、和增量编码器等组成，其中风力机由三相异步变频调速电动机组成，其由单独地变频控制转动，来模拟风力机转动，如图1-2所示。

另外，图1-3中的永磁直驱风力发电模拟系统控制柜里面包含三相变频器，是控制三相异步变频调速电机转动，模拟风机带动永磁同步电机转动发电，风力机的定子接线端接到该控制柜。

图1-4中的直驱永磁风力发电机组变频柜里面包含机侧变流器和网侧变流器，是对永磁同步发电机发出的电进行PWM整流和逆变，增量编码器的A、A_、B、B_、Z、Z_信号输出端，以及永磁同步电机的定子输出端都要接到该控制柜。

直驱永磁风力发电机组变频柜的输出端接到电网上，如图1-2所示。

增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增增图1-2 永磁直驱发电机组结构图图1-3 永磁直驱风力发电模拟系统控制柜机侧控制板网侧控制板增量式编码器输入接口图1-4 永磁直驱风力发电机组变频柜图1-5 电网接入端口三、 实验内容及步骤1. 实验准备实验前请仔细阅读系统的安全操作说明及系统相关的使用说明书，识别并准备完成实验开始前所需的器件。

2. 实验步骤1） 将机组中三相异步变频调速电动机的定子输入三相线接到永磁直驱风力发电模拟系统控制柜的U ，V ，W 端子上，注意变频器输出相序和风力机的定子输出相序一致。

2） 将机组中增量式编码器输出端口的A 、A _、B 、B _、Z 、Z _信号输出端口接到永磁直驱风力发电机组变频柜的机侧控制板上对应的增量式编码器输入接口。

永磁直驱风力发电机技术综述发表时间：2018-07-02T11:27:53.600Z 来源：《电力设备》2018年第7期作者：左禾[导读] 摘要：风能是一种清洁的可再生能源，其分布面广，开发利用潜力巨大，而风力发电则是最为常规的风能利用技术。

（西安中车永电捷力风能有限公司陕西西安 710000）摘要：风能是一种清洁的可再生能源，其分布面广，开发利用潜力巨大，而风力发电则是最为常规的风能利用技术。

永磁直驱风力发电机采用永磁体作为励磁系统，由风轮直接驱动发电机，是风力发电机的主要发展方向，通常采用径向气隙以及轴向气隙结构，包括减小起动转矩、冷却和散热设计、永磁体的固定以及发电机的防雷设计等关键技术。

文章就永磁直驱风力发电机技术进行相关分析。

关键词：永磁直驱；风力发电机；技术应用1 风力发电机1.1 风力发电机含义风力发电机主要是一种电力设备，其能够把风能转为机械功，从而带动转子旋转，最后输出交流电。

在广义上，风能也作为太阳能，因此，风力发电机也是以大气为介质、太阳为热源的热能利用发电机。

1.2 风力发电机原理风力发电原理说来很简单，但做起来很难，其利用风去带动风车叶片使叶片旋转，再通过增速机提高叶片旋转速度，以此促使发电机进行发电。

风力发电相较于柴油发电要好很多，因为其利用自然能源。

风力发电不能够作为备用电源，但其使用寿命长，可长期利用。

1.3 风力发电机类型（1）异步型，包括笼型异步发电机和绕线式双馈异步发电机。

（2）同步型，包括永磁同步发电机和电励磁同步发电机。

（3）水平轴，目前利用最多的风力发电机类型。

（4）垂直轴，新型的风力发电机。

与水平轴风力发电机相比，其效率较高，且没有噪音，维护简单，中小型发电机首选。

1.4 永磁直驱风电机组的结构组成永磁直驱风力发电机组没有齿轮箱，风轮直接驱动发电机，亦称无齿轮风力发电机，采用永磁体代替励磁线圈，减少了励磁损耗。

此外，永磁电机无需从电网吸收无功功率来建立磁场，由于没有励磁装置，减少了很多电气设备，从而使机组具有可靠、高效、方便安装和维护等很多优点。
