直驱型风力发电机组

直驱式永磁同步风力发电机概述永磁同步发电机是一种以永磁体进行励磁的同步电机，应用于风力发电系统，称为永磁同步风力发电机。

永磁同步风力发电机一般不用齿轮箱，而将风力机主轴与低速多极同步发电机直接连接，为“直驱式”，所以称为直驱式永磁同步风力发电机，以下本章除特指外均简称为永磁同步发电机。

一、永磁同步发电机的特点1.与传统电励磁同步发电机比较同步发电机是一种应用广泛的交流电机，其显著特点是转子转速n与定子电流频率f之间具有固定不变的关系，即n=n0=60f/p，其中n为同步转速，p为极对数。

现代社会中使用的交流电能几乎全部由同步发电机产生。

永磁同步发电机是一种结构特殊的同步发电机，它与传统的电励磁同步发电机的主要区别在于：其主磁场由永磁体产生，而不是由励磁绕组产生。

与普通同步发电机相比，永磁同步发电机具有以下特点：（1）省去了励磁绕组、磁极铁芯和电刷-集电环结构，结构简单紧凑，可靠性高，免维护。

（2）不需要励磁电源，没有励磁绕组损耗，效率高。

（3）采用稀土永磁材料励磁，气隙磁密较高，功率密度高，体积小，质量轻。

（4）直轴电枢反应电抗小，因而固有电压调整率比电励磁同步发电机小。

（5）永磁磁场难以调节，因此永磁同步发电机制成后难以通过调节励磁的方法调节输出电压和无功功率（普通同步发电机可以通过调节励磁电流方便地调节输出电压和无功功率）。

（6）永磁同步发电机通常采用钕铁硼或铁氧体永磁，永磁体的温度系数较高，输出电压随环境温度的变化而变化，导致输出电压偏离额定电压，且难以调节。

（7）永磁体存在退磁的可能。

目前，永磁同步发电机的应用领域非常广泛，如航空航天用主发电机、大型火电站用副励磁机、风力发电、余热发电、移动式电源、备用电源、车用发电机等都广泛使用各种类型的永磁同步发电机，永磁同步发电机在很多应用场合有逐步代替电励磁同步发电机的趋势。

2.与非直驱式双馈风力发电机比较虽然双馈风力发电机是目前应用最广泛的机型，但随着风力发电机组单机容量的增大，双馈型风力发电系统中齿轮箱的高速传动部件故障问题日益突出，于是不用齿轮箱而将风力机主轴与低速多极同步发电机直接连接的直驱式布局应运而生。

永磁直驱风力发电机结构：永磁直驱风力发电机的结构主要包括风轮、永磁同步发电机、机架及偏航系统、主控系统、变流器、空－空循环冷却系统、液压系统、润滑系统、变压器、中央监控系统、塔架和机舱等部分。

风轮是永磁风力发电机的核心部件，也是最直接受到风能作用的部分。

它由多个叶片组成，通过风力的作用使得风轮旋转。

风轮通常采用可调角度的叶片设计，以便在不同风速下获得最高效率的转动。

发电机通过法兰与风轮直接相连，省去了影响风机可靠性的最薄弱环节———齿轮箱，以及主轴系统、联轴器等传动部件。

风轮与发电机转子直联，简化了结构，缩短了传动链，最大限度地提高了机组的可靠性和传动效率。

机架和偏航系统支持整个发电机组的运行，并能根据风向的变化自动调整机舱的角度，以保证风轮始终对准风向，提高发电效率。

主控系统负责整个发电机组的运行控制，包括启动、停机、偏航、故障保护等功能。

变流器将发电机产生的电能转换为符合电网要求的电能，空－空循环冷却系统则负责冷却发电机和变流器等发热部件。

液压系统和润滑系统则分别提供机组运行所需的液压动力和润滑。

此外，永磁直驱风力发电机还包括变压器、中央监控系统、塔架和机舱等部分。

变压器将发电机产生的电能升压后送入电网，中央监控系统则负责监控整个发电机组的运行状态和性能。

塔架和机舱则构成了发电机组的支撑结构和运行环境。

直驱风力发电机简介
•齿轮箱增速的水平轴风力发电机组
•不用齿轮箱用风力机浆叶直接带动发电机旋转发电是可行的，这必须采用专用的低转速发电机，称之为直驱式风力发电机。

•低转速发电机都是多极结构，水轮发电机就是低速多极发电机，目前风力机用的直驱式发电机主要采用多极构造，有多极内转子结构与多极外转子结构等，只是要求在结构上更轻巧一些。

•采用永磁体技术的直驱式发电机结构简单、效率高。

永磁直驱式发电机在结构上主要有轴式结构与盘式结构两种，轴式结构的磁场方向为径向气隙磁通，又分为内转子、外转子等；盘式结构的磁场方向为轴向气隙磁通，又分为中间转子、中间定子、多盘式等；
内转子永磁直驱式风力发电机
外转子永磁直驱式风力发电机
盘式永磁直驱式风力发电机
内转子永磁直驱式风力发电机
外转子永磁直驱式风力发电机的发电绕组外转子电机的特点是定子固定在靠轴中间位置不动，转子在定子的外围旋转，也属径向气隙磁通结构，与内转子结构相比是转子与定子换了个位置。

盘式永磁直驱式风力发电机
定子与转子都呈平面圆盘结构，定子与转子轴向排列，有中间转子、中间定子、多盘式等结构。

直驱型风力发电机的优越性先进性没有了齿轮箱的整个机组，不仅降低了成本，减轻了整机重量，同时避免了齿轮箱过热、噪音大等缺陷，大大降低了故障率。

经济性发电机采用永磁式，提高了发电机的输出电压，减少了在传输过程中的线损，节省了箱变的费用。

通过对风机机组的零部件的优化设计、计算及检验，能够大幅度的延长整机的工作寿命。

安全性合理的机舱提升机设计安装在机舱内部，避免了工作人员直接与机舱尾部的窗口接触，扩大了活动空间，大大提高了安全性能。

在整机零部件之间加入防雷保护系统，可以很好的避免雷雨天气对风机的损坏，并在设计过程中全方位的考虑了天气的变化对机组的影响；塔筒之间采用高强度的螺栓连接，保证了塔筒的稳定性。

可靠性产品在研发和生产过程中，进行了全方位的认证工作，与国内多家知名认证公司保持着长期联系，并达成一致，为我们生产的直驱型风力发电机组进行全面的认证工作，包括设计认证、型式认证等。

完善的售后服务体系在安装过程中，我们有大量的技术人员会进行全程跟踪指导，建立客户档案，定期进行交流，经常保持与客户的联系，及时解决客户遇到的问题和困难。

我们的所有部件的采购都是选择著名且已获认证的供货商，保证了所有的零部件的高质量、高性能，能够满足广大用户的需求；同时我们有专业的研究开发人员，能够为用户提供详细的技术指导。

直驱型风力发电机的主要特点直驱永磁风力发电机组取消了沉重的增速齿轮箱，发电机轴直接连接到叶轮轴上，转子的转速随风速而改变，其交流电频率也随之变化。

，经过置于地面的大功率电力电子变换器，将频率不定的交流电整流成直流电，再逆变成与电网同频率的交流电输出。

国际先进的无齿轮箱直驱风力发电机，多沿用低速多极永磁发电机，并使用一台全功率变频器将频率变化的风电送入电网。

直接驱动式风力发电机组由于没有齿轮箱，零部件数量相对传统风电机组要少得多。

其主要部件包括：叶轮叶片、轮毂、变桨系统、发电机转子、发电机定子、偏航系统、测风系统、底板、塔架。

直驱式永磁同步风力发电机组建模及其控制策略一、本文概述随着全球能源需求的持续增长和环境保护的日益紧迫，风力发电作为一种清洁、可再生的能源形式，正受到越来越多的关注。

直驱式永磁同步风力发电机（Direct-Drive Permanent Magnet Synchronous Wind Turbine Generator, DDPMSG）作为一种新型风力发电技术，以其高效率、高可靠性以及低维护成本等优点，逐渐成为风力发电领域的研究热点。

本文旨在对直驱式永磁同步风力发电机组的建模及其控制策略进行深入研究。

文章将介绍直驱式永磁同步风力发电机的基本结构和工作原理，为后续建模和控制策略的研究奠定基础。

接着，文章将详细阐述直驱式永磁同步风力发电机组的数学建模过程，包括机械部分、电气部分以及控制系统的数学模型，为后续控制策略的设计提供理论支持。

在控制策略方面，本文将重点研究直驱式永磁同步风力发电机组的最大功率点跟踪（Maximum Power Point Tracking, MPPT）控制和电网接入控制。

最大功率点跟踪控制旨在通过调整发电机组的运行参数，使风力发电机组在不同风速下都能保持最佳运行状态，从而最大化风能利用率。

电网接入控制则关注于如何确保发电机组在并网和孤岛运行模式下的稳定运行，以及如何在电网故障时实现安全可靠的解列。

本文还将探讨直驱式永磁同步风力发电机组的控制策略优化问题，以提高发电机组的运行效率和稳定性。

通过对控制策略进行优化设计，可以进一步减少风力发电机组的能量损失，提高风电场的整体经济效益。

本文将对直驱式永磁同步风力发电机组的建模及其控制策略进行总结，并展望未来的研究方向和应用前景。

通过本文的研究，可以为直驱式永磁同步风力发电机组的实际应用提供理论指导和技术支持，推动风力发电技术的持续发展和优化。

二、直驱式永磁同步风力发电机组的基本原理直驱式永磁同步风力发电机组（Direct-Drive Permanent Magnet Synchronous Wind Turbine Generator，简称DD-PMSG）是一种将风能直接转换为电能的装置，其基本原理基于风力驱动、机械传动、电磁感应和电力电子控制等多个方面。

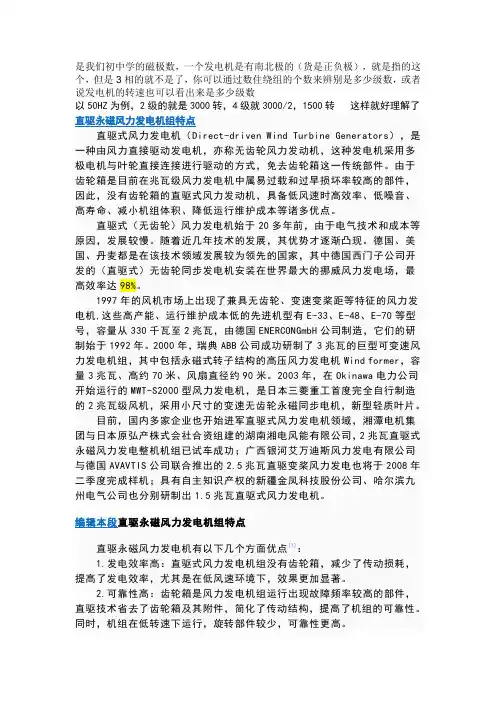

直驱式风力发电机目录1概述2机组特点1概述直驱式风力发电机（Direct-driven Wind Turbine Generators），是一种由风力直接驱动发电机，亦称无齿轮风力发动机，这种发电机采用多极电机与叶轮直接连接进行驱动的方式，免去齿轮箱这一传统部件。

由于齿轮箱是目前在兆瓦级风力发电机中属易过载和过早损坏率较高的部件，因此，没有齿轮箱的直驱式风力发动机，具备低风速时高效率、低噪音、高寿命、减小机组体积、降低运行维护成本等诸多优点。

直驱式（无齿轮）风力发电机始于20多年前，由于电气技术和成本等原因，发展较慢。

随着近几年技术的发展，其优势才逐渐凸现。

德国、美国、丹麦都是在该技术领域发展较为领先的国家，其中德国西门子公司开发的（直驱式）无齿轮同步发电机安装在世界最大的挪威风力发电场，最高效率达98%。

1997年的风机市场上出现了兼具无齿轮、变速变桨距等特征的风力发电机,这些高产能、运行维护成本低的先进机型有E-33、E-48、E-70等型号，容量从330千瓦至2兆瓦，由德国ENERCONGmbH公司制造，它们的研制始于1992年。

2000年，瑞典ABB公司成功研制了3兆瓦的巨型可变速风力发电机组，其中包括永磁式转子结构的高压风力发电机Wind former，容量3兆瓦、高约70米、风扇直径约90米。

2003年，在Okinawa电力公司开始运行的MWT-S2000型风力发电机，是日本三菱重工首度完全自行制造的2兆瓦级风机，采用小尺寸的变速无齿轮永磁同步电机，新型轻质叶片。

目前，国内多家企业也开始进军直驱式风力发电机领域，湘潭电机集团与日本原弘产株式会社合资组建的湖南湘电风能有限公司，2兆瓦直驱式永磁风力发电整机机组已试车成功；广西银河艾万迪斯风力发电有限公司与德国AVAVTIS公司联合推出的2.5兆瓦直驱变桨风力发电也将于2008年二季度完成样机；具有自主知识产权的新疆金凤科技股份公司、哈尔滨九州电气公司也分别研制出1.5兆瓦直驱式风力发电机。

是我们初中学的磁极数，一个发电机是有南北极的（货是正负极），就是指的这个，但是3相的就不是了，你可以通过数住绕组的个数来辨别是多少级数，或者说发电机的转速也可以看出来是多少级数以50HZ为例，2级的就是3000转，4级就3000/2，1500转这样就好理解了直驱永磁风力发电机组特点直驱式风力发电机（Direct-driven Wind Turbine Generators），是一种由风力直接驱动发电机，亦称无齿轮风力发动机，这种发电机采用多极电机与叶轮直接连接进行驱动的方式，免去齿轮箱这一传统部件。

由于齿轮箱是目前在兆瓦级风力发电机中属易过载和过早损坏率较高的部件，因此，没有齿轮箱的直驱式风力发动机，具备低风速时高效率、低噪音、高寿命、减小机组体积、降低运行维护成本等诸多优点。

直驱式（无齿轮）风力发电机始于20多年前，由于电气技术和成本等原因，发展较慢。

随着近几年技术的发展，其优势才逐渐凸现。

德国、美国、丹麦都是在该技术领域发展较为领先的国家，其中德国西门子公司开发的（直驱式）无齿轮同步发电机安装在世界最大的挪威风力发电场，最高效率达98%。

1997年的风机市场上出现了兼具无齿轮、变速变桨距等特征的风力发电机,这些高产能、运行维护成本低的先进机型有E-33、E-48、E-70等型号，容量从330千瓦至2兆瓦，由德国ENERCONGmbH公司制造，它们的研制始于1992年。

2000年，瑞典ABB公司成功研制了3兆瓦的巨型可变速风力发电机组，其中包括永磁式转子结构的高压风力发电机Wind former，容量3兆瓦、高约70米、风扇直径约90米。

2003年，在Okinawa电力公司开始运行的MWT-S2000型风力发电机，是日本三菱重工首度完全自行制造的2兆瓦级风机，采用小尺寸的变速无齿轮永磁同步电机，新型轻质叶片。

目前，国内多家企业也开始进军直驱式风力发电机领域，湘潭电机集团与日本原弘产株式会社合资组建的湖南湘电风能有限公司，2兆瓦直驱式永磁风力发电整机机组已试车成功；广西银河艾万迪斯风力发电有限公司与德国AVAVTIS公司联合推出的兆瓦直驱变桨风力发电也将于2008年二季度完成样机；具有自主知识产权的新疆金凤科技股份公司、哈尔滨九州电气公司也分别研制出兆瓦直驱式风力发电机。

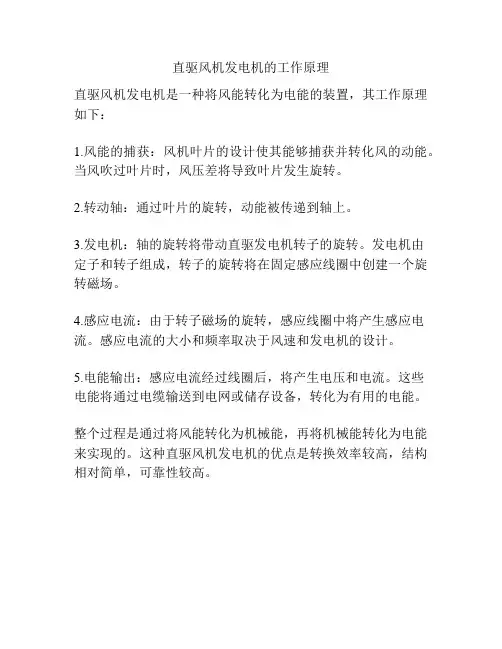

直驱风机发电机的工作原理
直驱风机发电机是一种将风能转化为电能的装置，其工作原理如下：
1.风能的捕获：风机叶片的设计使其能够捕获并转化风的动能。

当风吹过叶片时，风压差将导致叶片发生旋转。

2.转动轴：通过叶片的旋转，动能被传递到轴上。

3.发电机：轴的旋转将带动直驱发电机转子的旋转。

发电机由
定子和转子组成，转子的旋转将在固定感应线圈中创建一个旋转磁场。

4.感应电流：由于转子磁场的旋转，感应线圈中将产生感应电流。

感应电流的大小和频率取决于风速和发电机的设计。

5.电能输出：感应电流经过线圈后，将产生电压和电流。

这些
电能将通过电缆输送到电网或储存设备，转化为有用的电能。

整个过程是通过将风能转化为机械能，再将机械能转化为电能来实现的。

这种直驱风机发电机的优点是转换效率较高，结构相对简单，可靠性较高。

是我们初中学的磁极数，一个发电机是有南北极的（货是正负极），就是指的这个，但是3相的就不是了，你可以通过数住绕组的个数来辨别是多少级数，或者说发电机的转速也可以看出来是多少级数以50HZ为例，2级的就是3000转，4级就3000/2，1500转这样就好理解了直驱永磁风力发电机组特点直驱式风力发电机（Direct-driven Wind Turbine Generators），是一种由风力直接驱动发电机，亦称无齿轮风力发动机，这种发电机采用多极电机与叶轮直接连接进行驱动的方式，免去齿轮箱这一传统部件。

由于齿轮箱是目前在兆瓦级风力发电机中属易过载和过早损坏率较高的部件，因此，没有齿轮箱的直驱式风力发动机，具备低风速时高效率、低噪音、高寿命、减小机组体积、降低运行维护成本等诸多优点。

直驱式（无齿轮）风力发电机始于20多年前，由于电气技术和成本等原因，发展较慢。

随着近几年技术的发展，其优势才逐渐凸现。

德国、美国、丹麦都是在该技术领域发展较为领先的国家，其中德国西门子公司开发的（直驱式）无齿轮同步发电机安装在世界最大的挪威风力发电场，最高效率达98%。

1997年的风机市场上出现了兼具无齿轮、变速变桨距等特征的风力发电机,这些高产能、运行维护成本低的先进机型有E-33、E-48、E-70等型号，容量从330千瓦至2兆瓦，由德国ENERCONGmbH公司制造，它们的研制始于1992年。

2000年，瑞典ABB公司成功研制了3兆瓦的巨型可变速风力发电机组，其中包括永磁式转子结构的高压风力发电机Wind former，容量3兆瓦、高约70米、风扇直径约90米。

2003年，在Okinawa电力公司开始运行的MWT-S2000型风力发电机，是日本三菱重工首度完全自行制造的2兆瓦级风机，采用小尺寸的变速无齿轮永磁同步电机，新型轻质叶片。

目前，国内多家企业也开始进军直驱式风力发电机领域，湘潭电机集团与日本原弘产株式会社合资组建的湖南湘电风能有限公司，2兆瓦直驱式永磁风力发电整机机组已试车成功；广西银河艾万迪斯风力发电有限公司与德国AVAVTIS公司联合推出的2.5兆瓦直驱变桨风力发电也将于2008年二季度完成样机；具有自主知识产权的新疆金凤科技股份公司、哈尔滨九州电气公司也分别研制出1.5兆瓦直驱式风力发电机。

直驱型风电机组动态建模及仿真分析随着可再生能源的发展，风电作为一种比较成熟的清洁能源形式，越来越广泛地应用于各种场合。

为了更好地控制和优化风力发电系统的性能，需要对风电机组进行动态建模及仿真分析工作。

直驱型风电机组是一种新型的风力发电机组，其动态行为与传统驱动型风电机组有所不同。

本文将以直驱型风电机组为对象，介绍其建模及仿真分析方法，并通过仿真实验验证其有效性。

首先，建立直驱型风电机组的动态数学模型是动态建模及仿真分析的基础。

直驱型风电机组的运动方程可以描述为：$J\ddot{\theta} + b\dot{\theta} = Tem - Tl$其中，$J$为转动惯量，$\theta$为转子转角，$b$为摩擦系数，$Tem$为电磁转矩，$Tl$为负载转矩。

直驱型风电机组和传统风电机组不同之处在于其电磁转矩是直接产生在转子上的，因此需要建立电磁转矩的模型，通常采用如下形式：$Tem =\frac{3}{2}P(\frac{L_{ms}}{L_{s}+L_{r}})^2i^2\sin\delta$其中，$P$为极对数，$i$为转子电流，$L_{ms}$为互感，$L_{s}$和$L_{r}$分别为定子和转子的漏感，$\delta$为电角度。

该模型应考虑到磁场饱和、非线性等因素的影响。

在建立动态数学模型的基础上，需要进行仿真分析以验证模型的有效性和性能。

仿真分析的目的是得到风电机组的动态响应和控制策略，并进行有效性和性能评估。

仿真分析的主要步骤包括仿真建模、仿真实验、仿真结果处理等。

在仿真建模过程中，应根据实际情况选取合适的仿真工具和方法。

通常采用MATLAB等软件进行动态仿真建模，以及PSCAD等软件进行电磁仿真模拟。

在模型输入、仿真条件等方面，应考虑到实际工作环境和实验条件的影响，以保证仿真结果的准确性和可靠性。

在仿真实验过程中，主要是对所建立的仿真模型进行动态响应测试和控制策略验证。

通过针对不同的工况和工作状态进行仿真实验，可以得到不同工况下的动态响应和控制策略，从而评估风电机组的有效性和性能。

直驱式永磁同步风力发电机组并网与保护一、并网条件和方式1.并网条件永磁同步风力发电机组并联到电网时，为了防止过大的电流冲击和转矩冲击，风力发电机各相端电压的瞬时值要与电网端对应相电压的瞬时值完全一致，满足的条件：①波形相同；②幅值相同；③频率相同；④相序相同；⑤相位相同。

并网时因风力发电机旋转方向不变，只要使发电机的各相绕组输出端与电网各相互相对应，条件④就可以满足；而条件①可由发电机设计、制造和安装保证；因此并网时主要完成其他3个条件的检测和控制，其中频率相同必须满足。

2.并网方式（1）自动准同步并网。

满足上述理想并联条件的并网方式称为准同步并网，在这种并网方式下，并网瞬间不会产生冲击电流，电网电压不会下降，也不会对定子绕组和其他机械部件造成冲击。

永磁同步风力发电机组的起动与并网过程如下：当发电机在风力机带动下的转速接近同步转速时，励磁调节器给发电机输入励磁电流，通过调节励磁电流使发电机输出的端电压与电网电压相近。

在风力发电机的转速几乎达到同步转速、发电机的端电压与电网电压的幅值大致相同，并且断路器两端的电位差为零或很小时，控制断路器合闸并网。

永磁同步风力发电机并网后通过自整步作用牵入同步，使发电机电压频率与电网一致。

以上的检测与控制过程一般通过微机实现。

（2）自同步并网。

自动准同步并网的优点是合闸时没有明显的电流冲击，缺点是控制与操作复杂、费时。

当电网出现故障而要求迅速将备用发电机投入时，由于电网电压和频率出现不稳定，自动准同步法很难操作，往往采用自同步法实现并网运行。

自同步并网的方法是，同步发电机的转子励磁绕组先通过限流电阻短接，发电机中无励磁磁场，用原动机将发电机转子拖到同步转速附近（差值小于5%）时，将发电机并入电网，再立刻给发电机励磁，在定子、转子之间的电磁力作用下，发电机自动牵入同步。

由于发电机并网时转子绕组中无励磁电流，因而发电机定子绕组中没有感应电动势，不需要对发电机的电压和相角进行调节和校准，控制简单，并且从根本上排除不同步合闸的可能性。

直驱式永磁同步风力发电机控制与运行概述一、直驱式永磁同步风力发电机运行区间根据风力机的功率特性把风速划分为5个区间：①风速低于切入风速；②风速在切入风速和额定转速之间；③风速超过风轮额定转速，发电机组运行在恒转速区；④风速继续增大到切出风速以下，发电机运行在恒功率区；⑤风速大于切出风速。

风力发电机组运行区域如图7-1所示。

图7-1 风力发电机组运行区域（1）停机模式。

风力机在风速小于切入风速或大于切出风速时，风能转化效率为零，称为停机模式。

当风速低于风力机的切入风速时，其产生的功率很小甚至低于内部消耗的功率，因此处于停机模式，此时叶片处于完全顺风状态，风力机的机械制动器处于开启状态；当风速超过风力机的切出风速时，为了保护风力机的安全，叶片被调至完全顺桨状态，风力机转速也下降为零，风力机将被锁定进入停机模式。

其他3个风速区间是风力发电机的正常运行状态，为了捕获到更多的风能，同时保证发电机组的安全运行，在不同的风速阶段对桨距角采用了不同的控制策略。

（2）最佳叶尖速比运行区。

即第②区间，即图7-1的AB区间。

当风速超过切入风速时，风力发电机组开始作为发电机运行。

此时要调节桨距角到最佳值使风能利用系数C恒定为最大值，以保证风力发电机组运行在最大功率点跟踪状p态。

（3）恒转速运行区间。

即第③区间，即图7-1的BC区间。

为了保证风力发电机组的安全稳定运行，一般都会根据风力发电机组的特性设定一个额定风速点对应图7-1中B点的速度，这个额定风速点应小于发电机的额定转速。

当风力机转速超过额定风速点时，随着风速的继续增大，要调节桨距角使Cp值减小，以保证风力发电机组进入恒转速区间。

但此时发电机的功率随风速的增加而增加，但仍然在额定功率以下。

（4）恒功率运行区间。

即第④区间，即图7-1中的CD段。

当风速继续增大，不仅发电机转速到达其额定值，同时发电机的输出功率也到达额定功率。

此时如果仍然按照最大风能捕获的控制策略将会使发电机的输入功率大于输出功率，发电机组将会导致“飞车”而使整个机组脱网。

3MW直驱风力发电机组总体技术参数1.额定功率：3MW。

这意味着该发电机组在额定运行条件下，能够产生3MW的电能。

这一功率水平适用于中等到大型的风力发电场。

2.额定风速范围：3-25m/s。

风速是影响风力发电效率的重要因素之一，而该发电机组在3-25m/s的风速范围内，可以保持较高的发电效率。

3.风轮直径：120m。

风轮的直径与该发电机组的功率和效率密切相关。

较大的风轮直径可以提供更大的叶片受力面积，从而增加发电机组的输出功率。

4.最佳工作风速：8-15m/s。

在这一风速范围内，发电机组的发电效率最高，能够最大限度地转换风能为电能。

5.频率：50Hz/60Hz。

在欧洲和大部分亚洲国家，电力系统的频率为50Hz；而在北美和一些南美国家，电力系统的频率为60Hz。

该发电机组可根据不同地区的需求，选择相应的频率。

6. 额定转速：10-20rpm。

转速是风力发电机组的重要参数之一、在这一转速范围内，风力发电机组能够达到最佳的机械性能和转换效率。

7.额定电压：690V。

风力发电机组产生的电能需要经过变压器升压后才能输送到电网。

该发电机组的额定电压为690V，可以便利地与变压器进行匹配。

8.机组类型：直驱式。

与传统的齿轮传动方式不同，该发电机组采用直驱式设计，将风轮的转动直接传递到发电机上，减少了能量转换的损耗。

9.控制系统：智能化控制。

该发电机组配备了智能化控制系统，可以实时监测风速、温度、转速等参数，并自动调节发电机组的运行状态，以实现最佳的发电效率和稳定性。

10.运维成本：低。

由于采用了直驱式设计，该发电机组的运维成本相对较低。

此外，智能化控制系统可以提前发现潜在故障，并进行预防性维护，进一步降低了运维成本。

总的来说，3MW直驱风力发电机组具有高效率、低噪音和可靠性强的特点，并且拥有智能化控制系统，能够实现最佳的发电效率和稳定性。

该发电机组适用于中等到大型的风力发电场，为社会提供可持续、清洁的能源。

MW级直驱永磁同步风力发电机设计首先，永磁同步发电机是一种利用磁场相互作用原理直接将风能转换为电能的装置。

它具有体积小、重量轻、转速高、功率密度大的优势，因此在MW级风力发电系统中得到广泛应用。

其基本原理是利用永磁体的磁场与定子线圈的磁场相互作用，产生电磁感应，进而将风能转化为电能。

在设计MW级直驱永磁同步风力发电机时，有几个关键要点需要重点考虑。

首先是选择适合的永磁材料和磁路设计。

永磁材料的选择直接关系到发电机的磁场强度和效率，一般常用的材料有钕铁硼和钴等。

同时，磁路设计要合理，以增强磁场的均匀度和稳定性。

其次是转子结构和散热设计。

MW级直驱永磁同步风力发电机的转子受到巨大的力矩和离心力的作用，因此需要选择合适的材料和结构来保证其强度和刚度。

同时，由于转子功率密度大，会产生大量的热量，因此散热设计至关重要，以确保发电机的长期稳定工作。

此外，MW级直驱永磁同步风力发电机的控制系统也需要精心设计。

风力发电机的转速和输出功率与风速之间存在复杂的非线性关系，因此需要采用先进的控制算法来实现最大化发电效率。

此外，还需要考虑到电网连接和功率调节等方面的要求。

在设计MW级直驱永磁同步风力发电机时，还面临着一些挑战。

首先是系统的可靠性和可维护性。

由于风力发电机的工作环境恶劣，容易受到风力、温度等因素的影响，因此需要设计稳定可靠的系统来应对各种突发状况。

其次是成本和效益的平衡。

虽然MW级直驱永磁同步风力发电机具有高效率和高功率密度的优势，但其制造和维护成本也相对较高，需要综合考虑投资回报周期等因素。

总之，MW级直驱永磁同步风力发电机的设计是一项复杂的工程，需要考虑多个因素，包括永磁材料选择、磁路设计、转子结构和散热设计、控制系统以及系统的可靠性和成本效益等。

只有合理、全面地考虑这些因素，才能设计出高效可靠的MW级直驱永磁同步风力发电机系统。

直驱型风力发电机组的比较授课：***编订：Prof. Dr.-Ing. Friedrich Klinger修改：孙伟金风大学运维学院注意：本课件参考Friedrich Klinger教授授课课件编写2016年2月19日课程目录一、直驱风力发电机组整体概述二、直驱发电机及主回路基本结构三、各个厂商的直驱风力发电机组直驱机组的整机结构直驱机组的整机结构发电机组励磁方式电励磁方式永磁体励磁方式内转子发电机外转子发电机内转子发电机外转子发电机轮毂内发电机发电机的冷却方式二、直驱发电机及主回路结构永磁直驱发电机组主回路电励磁直驱发电机组主回路三、各个厂商的直驱风力发电机组ENERCON公司的机组Enercon E44-E126工程师Aloys Wobben 于1984年建立了Enercon公司。

通过研究开发，Enercon 进行了深层次的革新。

1991年，公司率先制造出了世界上第一台无齿轮箱风能系统。

这个概念促使Enercon 决心奉献于为世界创造能源的目标。

Enercon公司于1993年开始批量无齿轮箱风机的系列生产以满足市场的大量需求，以及在效率、可靠性及服务寿命的需求。

所有关键部件，如：转子叶片、环状电机、电控上网系统都是在内部研发制造的。

Windblatt发电机采用强制空气冷却GoldWind / Vensys公司的机组GW1500机组金风1.5MW机组平台发电机采用自然空气冷却GoldWind / Vensys公司的机组GW2500机组和GW3000机组金风2.5MW/3.0MW机组平台发电机采用强制空气冷却西门子公司的机组D3（3MW）、D6（6MW）机组和D7（7MW）机组西门子3MW/6MW/7MW机组平台发电机采用强制水-空冷却Siemens Brochure D6 Siemens Wind in DK 发电机采用分瓣式设计便于电机的运输和组装Darwind/XEMC（湘电风能）/航天万源公司的机组XE2000/2500机组、CASC-DW90×2000机组STX / EWT / Lagerway公司的机组发电机采用自然空气冷却+强制空气冷却（湘电机组）Leitwind公司电励磁发电机组（LTW77、LTW80、LTW86、LTW90、LTW101）发电机采用自然空气冷却冷却+强制空气冷却Darwind/XEMC（湘电风能）公司的机组XE/DD115-5000机组发电机采用强制空气冷却（空气-空气换热）远景能源公司的机组Envision 126-3.6 MW采用局部变桨技术GE / ALSTOM公司的机组Alstom Haliade 150-6 MWGE / Scanwind公司的机组SW3、SW3.5、GE4.0The Switch / 东方电气公司的机组东方电气机组发电机采用强制水-空冷却Mtorres公司的机组INNOWIND公司的机组尾声：本课程就讲到这里，如果有什么问题，欢迎大家踊跃的提出来，我们共同探讨。
