直驱式风力发电机简介

直驱式永磁同步风力发电机概述永磁同步发电机是一种以永磁体进行励磁的同步电机，应用于风力发电系统，称为永磁同步风力发电机。

永磁同步风力发电机一般不用齿轮箱，而将风力机主轴与低速多极同步发电机直接连接，为“直驱式”，所以称为直驱式永磁同步风力发电机，以下本章除特指外均简称为永磁同步发电机。

一、永磁同步发电机的特点1.与传统电励磁同步发电机比较同步发电机是一种应用广泛的交流电机，其显著特点是转子转速n与定子电流频率f之间具有固定不变的关系，即n=n0=60f/p，其中n为同步转速，p为极对数。

现代社会中使用的交流电能几乎全部由同步发电机产生。

永磁同步发电机是一种结构特殊的同步发电机，它与传统的电励磁同步发电机的主要区别在于：其主磁场由永磁体产生，而不是由励磁绕组产生。

与普通同步发电机相比，永磁同步发电机具有以下特点：（1）省去了励磁绕组、磁极铁芯和电刷-集电环结构，结构简单紧凑，可靠性高，免维护。

（2）不需要励磁电源，没有励磁绕组损耗，效率高。

（3）采用稀土永磁材料励磁，气隙磁密较高，功率密度高，体积小，质量轻。

（4）直轴电枢反应电抗小，因而固有电压调整率比电励磁同步发电机小。

（5）永磁磁场难以调节，因此永磁同步发电机制成后难以通过调节励磁的方法调节输出电压和无功功率（普通同步发电机可以通过调节励磁电流方便地调节输出电压和无功功率）。

（6）永磁同步发电机通常采用钕铁硼或铁氧体永磁，永磁体的温度系数较高，输出电压随环境温度的变化而变化，导致输出电压偏离额定电压，且难以调节。

（7）永磁体存在退磁的可能。

目前，永磁同步发电机的应用领域非常广泛，如航空航天用主发电机、大型火电站用副励磁机、风力发电、余热发电、移动式电源、备用电源、车用发电机等都广泛使用各种类型的永磁同步发电机，永磁同步发电机在很多应用场合有逐步代替电励磁同步发电机的趋势。

2.与非直驱式双馈风力发电机比较虽然双馈风力发电机是目前应用最广泛的机型，但随着风力发电机组单机容量的增大，双馈型风力发电系统中齿轮箱的高速传动部件故障问题日益突出，于是不用齿轮箱而将风力机主轴与低速多极同步发电机直接连接的直驱式布局应运而生。

永磁直驱风力发电机结构：永磁直驱风力发电机的结构主要包括风轮、永磁同步发电机、机架及偏航系统、主控系统、变流器、空－空循环冷却系统、液压系统、润滑系统、变压器、中央监控系统、塔架和机舱等部分。

风轮是永磁风力发电机的核心部件，也是最直接受到风能作用的部分。

它由多个叶片组成，通过风力的作用使得风轮旋转。

风轮通常采用可调角度的叶片设计，以便在不同风速下获得最高效率的转动。

发电机通过法兰与风轮直接相连，省去了影响风机可靠性的最薄弱环节———齿轮箱，以及主轴系统、联轴器等传动部件。

风轮与发电机转子直联，简化了结构，缩短了传动链，最大限度地提高了机组的可靠性和传动效率。

机架和偏航系统支持整个发电机组的运行，并能根据风向的变化自动调整机舱的角度，以保证风轮始终对准风向，提高发电效率。

主控系统负责整个发电机组的运行控制，包括启动、停机、偏航、故障保护等功能。

变流器将发电机产生的电能转换为符合电网要求的电能，空－空循环冷却系统则负责冷却发电机和变流器等发热部件。

液压系统和润滑系统则分别提供机组运行所需的液压动力和润滑。

此外，永磁直驱风力发电机还包括变压器、中央监控系统、塔架和机舱等部分。

变压器将发电机产生的电能升压后送入电网，中央监控系统则负责监控整个发电机组的运行状态和性能。

塔架和机舱则构成了发电机组的支撑结构和运行环境。

直驱风力发电机简介
•齿轮箱增速的水平轴风力发电机组
•不用齿轮箱用风力机浆叶直接带动发电机旋转发电是可行的，这必须采用专用的低转速发电机，称之为直驱式风力发电机。

•低转速发电机都是多极结构，水轮发电机就是低速多极发电机，目前风力机用的直驱式发电机主要采用多极构造，有多极内转子结构与多极外转子结构等，只是要求在结构上更轻巧一些。

•采用永磁体技术的直驱式发电机结构简单、效率高。

永磁直驱式发电机在结构上主要有轴式结构与盘式结构两种，轴式结构的磁场方向为径向气隙磁通，又分为内转子、外转子等；盘式结构的磁场方向为轴向气隙磁通，又分为中间转子、中间定子、多盘式等；
内转子永磁直驱式风力发电机
外转子永磁直驱式风力发电机
盘式永磁直驱式风力发电机
内转子永磁直驱式风力发电机
外转子永磁直驱式风力发电机的发电绕组外转子电机的特点是定子固定在靠轴中间位置不动，转子在定子的外围旋转，也属径向气隙磁通结构，与内转子结构相比是转子与定子换了个位置。

盘式永磁直驱式风力发电机
定子与转子都呈平面圆盘结构，定子与转子轴向排列，有中间转子、中间定子、多盘式等结构。

直驱式永磁同步风力发电机组建模及其控制策略一、本文概述随着全球能源需求的持续增长和环境保护的日益紧迫，风力发电作为一种清洁、可再生的能源形式，正受到越来越多的关注。

直驱式永磁同步风力发电机（Direct-Drive Permanent Magnet Synchronous Wind Turbine Generator, DDPMSG）作为一种新型风力发电技术，以其高效率、高可靠性以及低维护成本等优点，逐渐成为风力发电领域的研究热点。

本文旨在对直驱式永磁同步风力发电机组的建模及其控制策略进行深入研究。

文章将介绍直驱式永磁同步风力发电机的基本结构和工作原理，为后续建模和控制策略的研究奠定基础。

接着，文章将详细阐述直驱式永磁同步风力发电机组的数学建模过程，包括机械部分、电气部分以及控制系统的数学模型，为后续控制策略的设计提供理论支持。

在控制策略方面，本文将重点研究直驱式永磁同步风力发电机组的最大功率点跟踪（Maximum Power Point Tracking, MPPT）控制和电网接入控制。

最大功率点跟踪控制旨在通过调整发电机组的运行参数，使风力发电机组在不同风速下都能保持最佳运行状态，从而最大化风能利用率。

电网接入控制则关注于如何确保发电机组在并网和孤岛运行模式下的稳定运行，以及如何在电网故障时实现安全可靠的解列。

本文还将探讨直驱式永磁同步风力发电机组的控制策略优化问题，以提高发电机组的运行效率和稳定性。

通过对控制策略进行优化设计，可以进一步减少风力发电机组的能量损失，提高风电场的整体经济效益。

本文将对直驱式永磁同步风力发电机组的建模及其控制策略进行总结，并展望未来的研究方向和应用前景。

通过本文的研究，可以为直驱式永磁同步风力发电机组的实际应用提供理论指导和技术支持，推动风力发电技术的持续发展和优化。

二、直驱式永磁同步风力发电机组的基本原理直驱式永磁同步风力发电机组（Direct-Drive Permanent Magnet Synchronous Wind Turbine Generator，简称DD-PMSG）是一种将风能直接转换为电能的装置，其基本原理基于风力驱动、机械传动、电磁感应和电力电子控制等多个方面。

直驱式风力发电机原理及发电机组概述二极三相交流发电机转速约每分钟3000转，四极三相交流发电机转速约每分钟1500转，而风力机转速较低，小型风力机转速约每分钟最多几百转，大中型风力机转速约每分钟几十转甚至十几转，必须通过齿轮箱增速才能带动发电机以额定转速旋转。

下图是一台采用齿轮箱增速的水平轴风力发电机组的结构示意图。

使用齿轮箱会降低风力机效率，齿轮箱是易损件，特别大功率高速齿轮箱磨损厉害、在风力机塔顶环境下维护保养都较困难。

不用齿轮箱用风力机浆叶直接带动发电机旋转发电是可行的，这必须采用专用的低转速发电机，称之为直驱式风力发电机。

近些年直驱式风力发电机已从小型风力发电机向大型风力发电机应用发展，国内具有自主知识产权的2MW永磁直驱风力发电机已研制成功，据报道目前国外最大的风力发电机组已达7MW，是直驱式发电机组。

低转速发电机都是多极结构，水轮发电机就是低速多极发电机，风力机用的直驱式发电机也有类似原理构造，一种多极内转子结构，只是要求在结构上更轻巧一些。

近些年高磁能永磁体技术发展很快，特别是稀土永磁材料钕铁硼在直驱式发电机中得到广泛应用。

采用永磁体技术的直驱式发电机结构简单、效率高。

永磁直驱式发电机在结构上主要有轴向与盘式结构两种，轴向结构又分为内转子、外转子等；盘式结构又分为中间转子、中间定子、多盘式等；还有开始流行的双凸极发电机与开关磁阻发电机。

下图是一个内转子直驱式风力发电机组的结构示意图。

其定子与普通三相交流发电机类似，转子由多个永久磁铁构成。

外转子永磁直驱式风力发电机的发电绕组在内定子上，绕组与普通三相交流发电机类似；转子在定子外侧，由多个永久磁铁与外磁軛构成，外转子与风轮轮毂安装成一体，一同旋转。

本栏有对外转子直驱式风力发电机的专门介绍，下图是一个外转子直驱式风力发电机组的结构示意图。

盘式永磁直驱式风力发电机的定子与转子都呈平面圆盘结构，定子与转子轴向排列，有中间转子、中间定子、多盘式等结构，本栏有对中间转子与中间定子直驱式风力发电机的专门介绍，下图是一个中间定子直驱盘式风力发电机组的结构示意图。

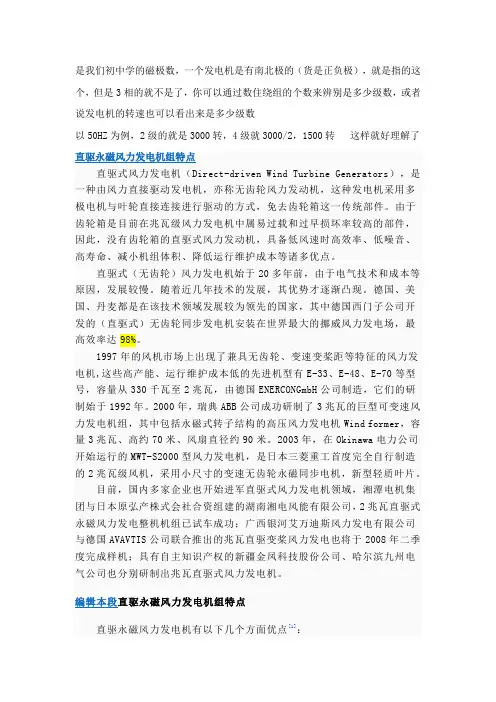

直驱式风力发电机目录1概述2机组特点1概述直驱式风力发电机（Direct-driven Wind Turbine Generators），是一种由风力直接驱动发电机，亦称无齿轮风力发动机，这种发电机采用多极电机与叶轮直接连接进行驱动的方式，免去齿轮箱这一传统部件。

由于齿轮箱是目前在兆瓦级风力发电机中属易过载和过早损坏率较高的部件，因此，没有齿轮箱的直驱式风力发动机，具备低风速时高效率、低噪音、高寿命、减小机组体积、降低运行维护成本等诸多优点。

直驱式（无齿轮）风力发电机始于20多年前，由于电气技术和成本等原因，发展较慢。

随着近几年技术的发展，其优势才逐渐凸现。

德国、美国、丹麦都是在该技术领域发展较为领先的国家，其中德国西门子公司开发的（直驱式）无齿轮同步发电机安装在世界最大的挪威风力发电场，最高效率达98%。

1997年的风机市场上出现了兼具无齿轮、变速变桨距等特征的风力发电机,这些高产能、运行维护成本低的先进机型有E-33、E-48、E-70等型号，容量从330千瓦至2兆瓦，由德国ENERCONGmbH公司制造，它们的研制始于1992年。

2000年，瑞典ABB公司成功研制了3兆瓦的巨型可变速风力发电机组，其中包括永磁式转子结构的高压风力发电机Wind former，容量3兆瓦、高约70米、风扇直径约90米。

2003年，在Okinawa电力公司开始运行的MWT-S2000型风力发电机，是日本三菱重工首度完全自行制造的2兆瓦级风机，采用小尺寸的变速无齿轮永磁同步电机，新型轻质叶片。

目前，国内多家企业也开始进军直驱式风力发电机领域，湘潭电机集团与日本原弘产株式会社合资组建的湖南湘电风能有限公司，2兆瓦直驱式永磁风力发电整机机组已试车成功；广西银河艾万迪斯风力发电有限公司与德国AVAVTIS公司联合推出的2.5兆瓦直驱变桨风力发电也将于2008年二季度完成样机；具有自主知识产权的新疆金凤科技股份公司、哈尔滨九州电气公司也分别研制出1.5兆瓦直驱式风力发电机。

3.0MW直驱式风力发电机组简介直驱永磁风力发电机取消了沉重的增速齿轮箱，发电机轴直接连接到叶轮轴上，转子的转速随风速而改变，其交流电的频率也随之变化，经过置于地面的大功率电力电子变换器，将频率不定的交流电整流成直流电，再逆变成与电网同频率的交流电输出。

国际先进的无齿轮箱直驱风力发电机，用低速多极永磁发电机，并使用一台全功率变频器将频率变化的风电送入电网。

直接驱动式风力发电机组由于没有齿轮箱，零部件数量相对传统风电机组要少得多。

其主要部件包括：叶轮叶片、轮毂、变桨系统、发电机转子、发电机定子、偏航系统、测风系统、底板、塔架等（如图1.1 所示）。

1.1 直驱型风力发电机总体设计方案直驱型风力发电机组采用水平轴、三叶片、上风向、变桨距调节、直接驱动、永磁同步发电机并网的总体设计方案，相对于传统的异步发电机组其优点如下[1]：1（1）由于传动系统部件的减少，提高了风力发电机组的可靠性和可利用率；2（2）永磁发电技术及变速恒频技术的采用提高了风电机组的效率；3（3）机械传动部件的减少降低了风力发电机组的噪音；4（4）可靠性的提高降低了风力发电机组的运行维护成本；5（5）机械传动部件的减少降低了机械损失，提高了整机效率；6（6）利用变速恒频技术，可以进行无功补偿；7（7）由于减少了部件数量，使整机的生产周期大大缩短。

2 直驱风力发电机组变桨特性叙述直驱型风力发电机组为变桨距调节型风机，叶片在运行期间，它会在风速变化的时候绕其径向轴转动。

因此，在整个风速范围内可能具有几乎最佳的桨距角和较低的切入风速。

在高风速下，改变桨距角以减少功角，从而减小了在叶片上的气动力。

这样就保证了叶轮输出功率不超过发电机的额定功率。

对于变桨距调节后对的功率特性的影响等等问题，这里我们将对机组叶片上的气动性能进行分析，从而进一步的了解变桨后，对风力发电机组的性能影响2.1 不同变桨角度下的特性根据叶素理论，当一个叶素在流畅中运动时，叶素的上表面是负压力（吸力）；下表面是正压力。

直驱式永磁同步风力发电机组简介
直驱式永磁同步发电机采用永磁体外转子结构，相比较同功率的风力发电机组，尺寸和外径相对较小。

直驱永磁同步发电机组是风带动叶轮直接驱动转子转动，靠增加磁极的对数使发电机的额定转速下降达到转速调节的目的。

由于发电机组不需要增速齿轮箱，一般故障现象如润滑油泄漏，齿轮箱过载，机械损大等问题也减少很多，直接降低客户后期的运维成本。

直驱式永磁同步风力发电机组可以通过变桨系统来控制风力发电机组输出的最大功率，同时也会控制有功功率的上升变化率功能。

当风电场的风速急剧上升时，通过控制变桨的角度，风力发电机组不会出现因功率急剧上升载荷突然增大引起风机安全事故的情况。

同时永磁风力发电机组具备机端电压控制控制功能，机组具备有一定的无功调节能力，当系统出现电压波动时，可以控制和稳定机端电压。

直驱永磁同步发电机采用全功率变流器来实现并网，初始发电机发出交流电的电压和频率还有相位都不稳定。

需要通过整流单元整流变成直流电，经过电压升高，将电能输送到直流母排上，通过逆变单元把直流电逆变成能够和电网相匹配的电能。

变流器机侧和网侧有各有独立的控制器，各个系统之间通过控制器通讯进行数据交换和控制。
