oct测量原理
光学相干层析成像（Optical Coherence Tomography，OCT）是一种用于观察物体内部结构并进行高分辨率成像的技术。
其原理基于光学干涉测量方法。
OCT利用光的干涉来获取被测物体的反射或散射信息，并通
过处理和解析这些信息得到高分辨率的图像。
它基于光的特性：在不同介质中传播时，光的反射、折射、散射等会发生变化。
OCT系统主要包括光源、干涉仪、探测器和图像处理部分。
工作时，光源发出一束宽光谱、低相干度的光，该光以一定的角度斜射到被测物体上。
物体上的光会发生反射、散射等，并返回至探测器。
探测器接收到返回光信号后，通过干涉仪进行干涉，以测量不同位置上的光程差。
利用干涉仪的干涉效应，可以获取样本各个深度处的反射光信号。
通过调节光的入射角度或者改变探测位置，可以获得三维图像。
OCT系统会以微米级的分辨率获取大量的A扫（A-scan）图像，具有像素级的横向和纵向分辨率。
通过将多个A扫图像
叠加，就可以生成具有较高空间分辨率的B扫（B-scan）图像。
B扫图像可用于观察被测物体内部结构的横截面，从而帮助进
行病理学和医学诊断。
总之，OCT利用光的干涉原理，通过测量光程差来获取反射、
散射等光信号，最终生成高分辨率的图像。
它在医学、生物学和材料科学等领域有广泛的应用。

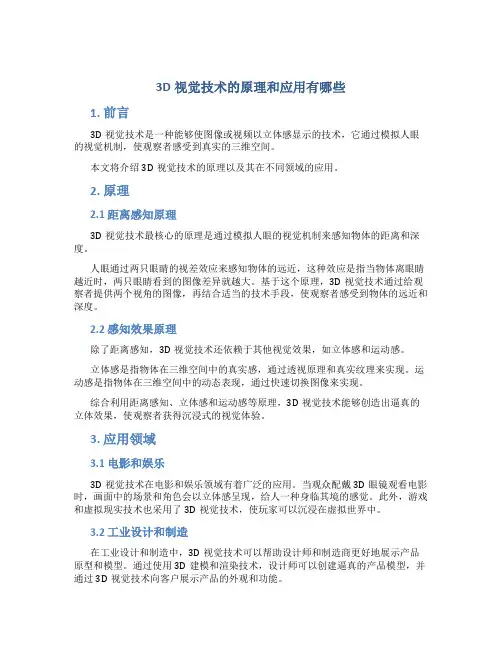

3D视觉技术的原理和应用有哪些1. 前言3D视觉技术是一种能够使图像或视频以立体感显示的技术，它通过模拟人眼的视觉机制，使观察者感受到真实的三维空间。
本文将介绍3D视觉技术的原理以及其在不同领域的应用。
2. 原理2.1 距离感知原理3D视觉技术最核心的原理是通过模拟人眼的视觉机制来感知物体的距离和深度。
人眼通过两只眼睛的视差效应来感知物体的远近，这种效应是指当物体离眼睛越近时，两只眼睛看到的图像差异就越大。
基于这个原理，3D视觉技术通过给观察者提供两个视角的图像，再结合适当的技术手段，使观察者感受到物体的远近和深度。
2.2 感知效果原理除了距离感知，3D视觉技术还依赖于其他视觉效果，如立体感和运动感。
立体感是指物体在三维空间中的真实感，通过透视原理和真实纹理来实现。
运动感是指物体在三维空间中的动态表现，通过快速切换图像来实现。
综合利用距离感知、立体感和运动感等原理，3D视觉技术能够创造出逼真的立体效果，使观察者获得沉浸式的视觉体验。
3. 应用领域3.1 电影和娱乐3D视觉技术在电影和娱乐领域有着广泛的应用。
当观众配戴3D眼镜观看电影时，画面中的场景和角色会以立体感呈现，给人一种身临其境的感觉。
此外，游戏和虚拟现实技术也采用了3D视觉技术，使玩家可以沉浸在虚拟世界中。
3.2 工业设计和制造在工业设计和制造中，3D视觉技术可以帮助设计师和制造商更好地展示产品原型和模型。
通过使用3D建模和渲染技术，设计师可以创建逼真的产品模型，并通过3D视觉技术向客户展示产品的外观和功能。
3.3 医学和生物科技在医学和生物科技领域，3D视觉技术被广泛应用于医学影像学、手术模拟和生物分析。
医生和研究人员可以通过3D视觉技术获得更清晰、更准确的医学影像，进一步诊断疾病和进行手术规划。
此外，生物科技领域也可以使用3D视觉技术对生物分子、细胞和组织进行可视化分析。
3.4 建筑和房地产在建筑和房地产领域，3D视觉技术常用于建筑设计的可视化和室内外环境的模拟。

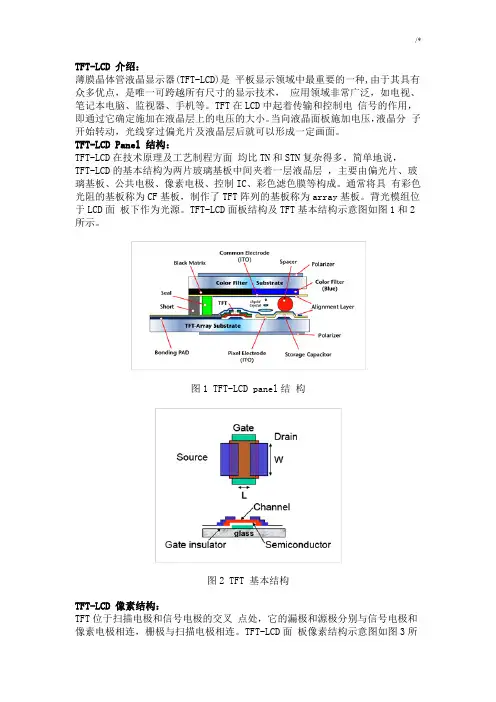

TFT-LCD 介绍：薄膜晶体管液晶显示器(TFT-LCD)是平板显示领域中最重要的一种,由于其具有众多优点，是唯一可跨越所有尺寸的显示技术，应用领域非常广泛，如电视、笔记本电脑、监视器、手机等。
TFT在LCD中起着传输和控制电信号的作用，即通过它确定施加在液晶层上的电压的大小。
当向液晶面板施加电压，液晶分子开始转动，光线穿过偏光片及液晶层后就可以形成一定画面。
TFT-LCD Panel 结构：TFT-LCD在技术原理及工艺制程方面均比TN和STN复杂得多。
简单地说，TFT-LCD的基本结构为两片玻璃基板中间夹着一层液晶层，主要由偏光片、玻璃基板、公共电极、像素电极、控制IC、彩色滤色膜等构成。
通常将具有彩色光阻的基板称为CF基板，制作了TFT阵列的基板称为array基板。
背光模组位于LCD面板下作为光源。
TFT-LCD面板结构及TFT基本结构示意图如图1和2所示。
图1 TFT-LCD panel结构图2 TFT 基本结构TFT-LCD 像素结构：TFT位于扫描电极和信号电极的交叉点处，它的漏极和源极分别与信号电极和像素电极相连，栅极与扫描电极相连。
TFT-LCD面板像素结构示意图如图3所示。
彩色滤色膜由红、绿、蓝三种颜色的光阻、黑矩阵，保护膜和公共电极几部分组成。
图3 TFT-LCD 基本结构TFT-LCD 三段主要制程：前段: 前段的 Array 制程与半导体制程相似，但不同的是将薄膜晶体管制作在玻璃基底上而非晶圆上。
中段：中段的Cell 是将前段Array基板与彩色滤光片的玻璃基板贴合，并在两片玻璃基板间滴入液晶(LC)后段(模组组装)：后段模组组装制程是将Cell制程后的面板与其它如背光单元、电路、外框等多种零组件组装的过程。
1. 半反射半透射技术 (Transflective)半反射半透射式TFT-LCD可以同时保证户内和户外良好的信息可读性，其同时把透过式和反射式LCD的优点结合到一起，每一个像素中包括透过部分和反射部分。

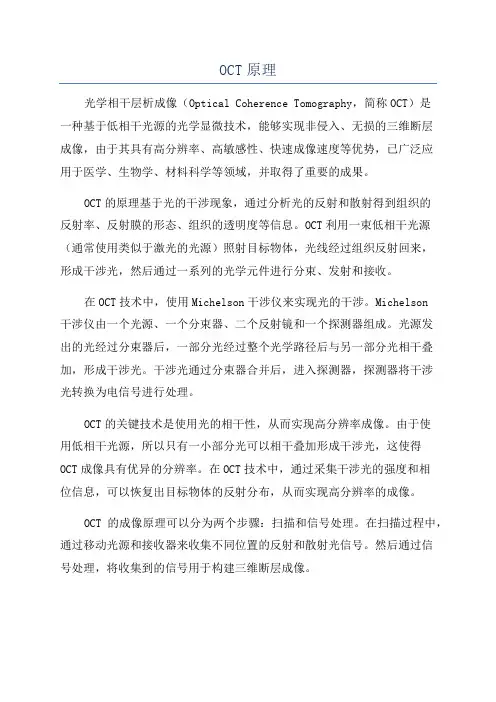

OCT原理光学相干层析成像（Optical Coherence Tomography，简称OCT）是一种基于低相干光源的光学显微技术，能够实现非侵入、无损的三维断层成像，由于其具有高分辨率、高敏感性、快速成像速度等优势，已广泛应用于医学、生物学、材料科学等领域，并取得了重要的成果。
OCT的原理基于光的干涉现象，通过分析光的反射和散射得到组织的反射率、反射膜的形态、组织的透明度等信息。
OCT利用一束低相干光源（通常使用类似于激光的光源）照射目标物体，光线经过组织反射回来，形成干涉光，然后通过一系列的光学元件进行分束、发射和接收。
在OCT技术中，使用Michelson干涉仪来实现光的干涉。
Michelson干涉仪由一个光源、一个分束器、二个反射镜和一个探测器组成。
光源发出的光经过分束器后，一部分光经过整个光学路径后与另一部分光相干叠加，形成干涉光。
干涉光通过分束器合并后，进入探测器，探测器将干涉光转换为电信号进行处理。
OCT的关键技术是使用光的相干性，从而实现高分辨率成像。
由于使用低相干光源，所以只有一小部分光可以相干叠加形成干涉光，这使得OCT成像具有优异的分辨率。
在OCT技术中，通过采集干涉光的强度和相位信息，可以恢复出目标物体的反射分布，从而实现高分辨率的成像。
OCT的成像原理可以分为两个步骤：扫描和信号处理。
在扫描过程中，通过移动光源和接收器来收集不同位置的反射和散射光信号。
然后通过信号处理，将收集到的信号用于构建三维断层成像。
在OCT成像中，扫描仪通常用于在样品表面扫描一个光束，然后通过反射和散射信号的强度和时间延迟来重建成像。
涉及到的信号处理算法通常包括傅立叶变换、信号滤波和重建算法等。
总的来说，OCT通过测量光的反射和散射信号的干涉，实现了高分辨率、非侵入、无损的三维断层成像。
该技术在医学领域中应用广泛，包括眼科、皮肤科、牙科等，用于早期疾病诊断和治疗监测，同时也在生物学和材料科学领域中具有重要的应用前景。
OCT原理及应用OCT（Optical Coherence Tomography）是一种在医学、生物学和材料科学等领域中广泛应用的非侵入式成像技术。
它基于光学干涉原理，利用激光光束与样本相互干涉的特性，实现对样本内部结构的高分辨率成像。
OCT技术的原理和应用呢，我们一起详细探讨。
OCT技术的原理主要分为两部分：光学干涉原理和信号检测原理。
首先，光学干涉原理是OCT实现高分辨率成像的关键。
OCT系统使用一束低相干度的激光光源，通过光学分束器将激光光束分成两条光路，一条作为参考光路，一条通过光纤探测器将光束引入样本。
样本中的反射光和参考光再次通过光学分束器合并到光探测器上。
当样本的反射光程差与参考光程差相等时，两者重叠形成干涉，干涉信号通过光探测器被接收并转换成电信号。
通过测量反射光信号与参考光信号的相位差和幅度差，可以得到样本的内部结构信息。
其次，信号检测原理是为了提高OCT系统的灵敏度和分辨率。
利用光探测器检测到的干涉信号，通过四象限探测器实现幅度和相位的并行检测。
通过分析和处理检测到的信号，可以得到高分辨率的图像信息。
OCT技术主要应用于医学和生物学领域，尤其是在眼科、皮肤科和晶状体领域中得到广泛应用。
以下是OCT技术在这些领域中的应用。
在眼科中，OCT技术广泛应用于视网膜的成像。
通过OCT技术，医生可以非常清晰地观察到人眼视网膜的各个层次的结构和病变情况，如黄斑变性、静脉阻塞和视神经纤维损伤等。
OCT技术还可以用于人眼前房角膜角膜厚度测量，对于角膜病变的评估和手术治疗的效果评估具有重要意义。
在皮肤科中，OCT技术能够对皮肤的层次结构进行成像。
例如，OCT技术可以用于皮肤癌的早期诊断和治疗效果的评估，观察癌细胞在不同深度的定位和扩散情况。
此外，OCT技术还可以用于皮肤老化和光损伤的评估，为个体化的治疗提供准确的诊断和指导。
在晶状体领域中，OCT技术可以用于测量和评估晶状体的形状和结构。
晶状体是眼球中的一个透明的结构，OCT技术可以清楚地显示晶状体的前表面和后表面，以及其在眼球中的位置和形状。

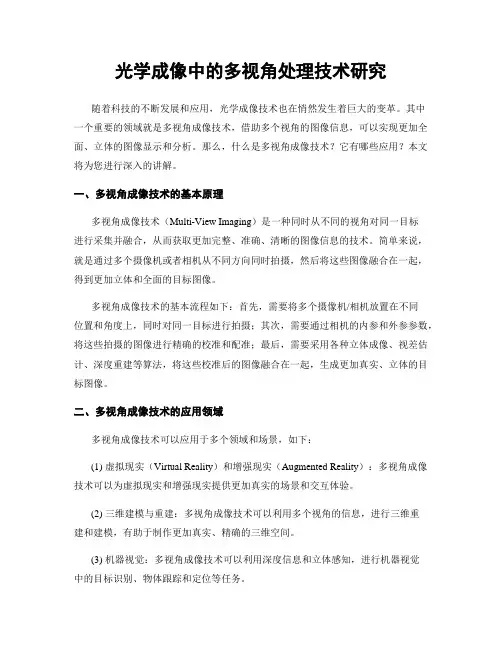

光学成像中的多视角处理技术研究随着科技的不断发展和应用，光学成像技术也在悄然发生着巨大的变革。
其中一个重要的领域就是多视角成像技术，借助多个视角的图像信息，可以实现更加全面、立体的图像显示和分析。
那么，什么是多视角成像技术？它有哪些应用？本文将为您进行深入的讲解。
一、多视角成像技术的基本原理多视角成像技术（Multi-View Imaging）是一种同时从不同的视角对同一目标进行采集并融合，从而获取更加完整、准确、清晰的图像信息的技术。
简单来说，就是通过多个摄像机或者相机从不同方向同时拍摄，然后将这些图像融合在一起，得到更加立体和全面的目标图像。
多视角成像技术的基本流程如下：首先，需要将多个摄像机/相机放置在不同位置和角度上，同时对同一目标进行拍摄；其次，需要通过相机的内参和外参参数，将这些拍摄的图像进行精确的校准和配准；最后，需要采用各种立体成像、视差估计、深度重建等算法，将这些校准后的图像融合在一起，生成更加真实、立体的目标图像。
二、多视角成像技术的应用领域多视角成像技术可以应用于多个领域和场景，如下：(1) 虚拟现实（Virtual Reality）和增强现实（Augmented Reality）：多视角成像技术可以为虚拟现实和增强现实提供更加真实的场景和交互体验。
(2) 三维建模与重建：多视角成像技术可以利用多个视角的信息，进行三维重建和建模，有助于制作更加真实、精确的三维空间。
(3) 机器视觉：多视角成像技术可以利用深度信息和立体感知，进行机器视觉中的目标识别、物体跟踪和定位等任务。
(4) 医学影像：多视角成像技术可以为医学影像提供更加精读、立体的医学图像信息，有助于医生进行更加准确的诊断和治疗。
(5) 交通安防：多视角成像技术可以利用多个摄像机/相机对交通路口、公共场所进行监控，有助于提高交通安全和公共安全。
三、多视角成像技术的发展趋势随着科技的不断发展和应用，多视角成像技术也在不断演变和完善。

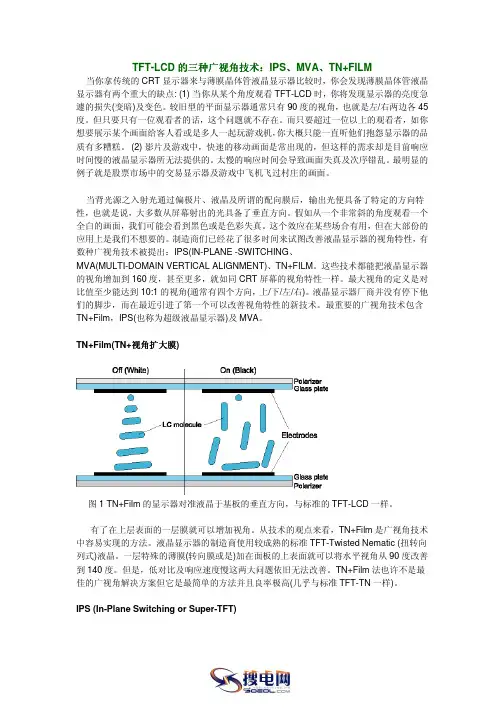

的三种广视角技术：：IPS、MVA、TN+FILMTFT-LCD的三种广视角技术当你拿传统的CRT显示器来与薄膜晶体管液晶显示器比较时，你会发现薄膜晶体管液晶显示器有两个重大的缺点: (1) 当你从某个角度观看TFT-LCD时，你将发现显示器的亮度急遽的损失(变暗)及变色。
较旧型的平面显示器通常只有90度的视角，也就是左/右两边各45度。
但只要只有一位观看者的话，这个问题就不存在。
而只要超过一位以上的观看者，如你想要展示某个画面给客人看或是多人一起玩游戏机，你大概只能一直听他们抱怨显示器的品质有多糟糕。
(2) 影片及游戏中，快速的移动画面是常出现的，但这样的需求却是目前响应时间慢的液晶显示器所无法提供的。
太慢的响应时间会导致画面失真及次序错乱。
最明显的例子就是股票市场中的交易显示器及游戏中飞机飞过村庄的画面。
当背光源之入射光通过偏极片、液晶及所谓的配向膜后，输出光便具备了特定的方向特性，也就是说，大多数从屏幕射出的光具备了垂直方向。
假如从一个非常斜的角度观看一个全白的画面，我们可能会看到黑色或是色彩失真。
这个效应在某些场合有用，但在大部份的应用上是我们不想要的。
制造商们已经花了很多时间来试图改善液晶显示器的视角特性，有数种广视角技术被提出：IPS(IN-PLANE -SWITCHING、MVA(MULTI-DOMAIN VERTICAL ALIGNMENT)、TN+FILM。
这些技术都能把液晶显示器的视角增加到160度，甚至更多，就如同CRT屏幕的视角特性一样。
最大视角的定义是对比值至少能达到10:1的视角(通常有四个方向，上/下/左/右)。
液晶显示器厂商并没有停下他们的脚步，而在最近引进了第一个可以改善视角特性的新技术。
最重要的广视角技术包含TN+Film，IPS(也称为超级液晶显示器)及MVA。
TN+Film(TN+视角扩大膜)图1 TN+Film的显示器对准液晶于基板的垂直方向，与标准的TFT-LCD一样。
OCB 广视角技术及原理分析
OCB 广视角技术 OCB（Optically Compensated Bend/Optical Compensated
Birefringence，光学补偿弯曲排列/光学补偿双折射）广视角技术利用其设计巧
妙的液晶分子排列来实现自我补偿视角，所以它又叫自补偿模式。
在自补偿和双轴光学膜的补偿下，OCB 模式的液晶可以实现不错的可视角度，
而且视角均匀性非常好。如图，在不同的方位也不会出现 TN 模式固有的灰阶
逆转现象。
OCB 模式在常态下（无电场）也显示暗态，属於常黑模式液晶，因此 OCB
出现亮点的几率也不高。OCB 还原的黑色特别纯，这是由於 OCB 在常黑状态
下的黑色在各方位上观察都不会出现漏光。这也有利於实现较高的对比度。
OCB 最大的特点就是回应速度快，即使是 Tr＋Tf 也不会超过 10ms，目前已
经有 1ms 到 5ms 的产品。所以 OCB 模式的液晶显示器最适合应用於还原动态
图像。
OCB 最大的缺陷在於，由於 OCB 模式在无电场情况下分子是平行于 Panel
的，这样为了实现液晶分子的弯曲排列，每次开机都需要一定的预置时间来让
液晶分子扭动到合适位置之後才能正常工作。相信大多数的消费者都很难接受
这个致命缺陷。
OCB 广视角技术原理分析
OCB 模式的液晶排列看上去非常象两层 TN 模式液晶相叠，但它的液晶分子
排列是上下对称的，这样由下面液晶分子双折射性导致的相位偏差正好可以利
用上部分的液晶分子自行抵消，相对其他配向分割模式，OCB 的制造工艺更简
单一些。
在弯曲排列的液晶分子中，中间的液晶分子始终处於跟基板垂直的状态。由
