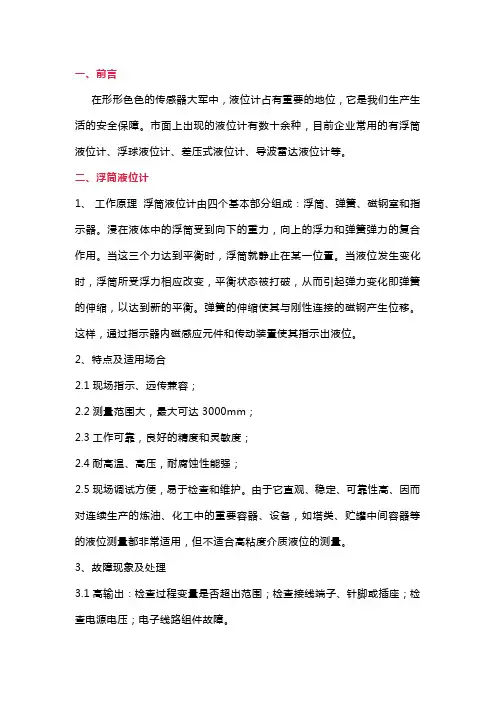

一、前言在形形色色的传感器大军中，液位计占有重要的地位，它是我们生产生活的安全保障。
市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。
二、浮筒液位计1、工作原理浮筒液位计由四个基本部分组成：浮筒、弹簧、磁钢室和指示器。
浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。
当这三个力达到平衡时，浮筒就静止在某一位置。
当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。
弹簧的伸缩使其与刚性连接的磁钢产生位移。
这样，通过指示器内磁感应元件和传动装置使其指示出液位。
2、特点及适用场合2.1现场指示、远传兼容；2.2测量范围大，最大可达3000mm；2.3工作可靠，良好的精度和灵敏度；2.4耐高温、高压，耐腐蚀性能强；2.5现场调试方便，易于检查和维护。
由于它直观、稳定、可靠性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都非常适用，但不适合高粘度介质液位的测量。
3、故障现象及处理3.1高输出：检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。
3.2输出不稳定：检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。
3.3无输出或低输出：检查线路电压；是否有短路或多点接地；检查信号线极性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。
三、浮球液位计1、工作原理浮球液位计结构主要是基于浮力和静磁场原理设计生产的。
带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过测量电学量的变化来反映容器内液位的情况。
2、特点及适用场合2.1结构简单、使用方便2.2性能稳定、使用寿命长、便于安装维护几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。
