鋰聚合物平衡充電程式接線圖圖中只表明平衡充電時您的電池與B6充電器的連接模式。
警告：不按圖示接線會損壞充電器。
主電池線和平衡線都應在充電前如圖所示接好。
警告：如果使用鳄鱼嘴夹，确保它们不会碰到一起！警告和安全注意這些警告和安全尤其重要，請為了最大限度的安全而遵照這些指示；否則充電器與電池可能損壞甚至導致火災。
当充电器接上电源时，始终要注意它。
發現任何異常，立刻停止進程，並查閱操作手冊。
保持充电器远离灰尘、潮湿、雨淋、热源、阳光直射以及振动。
不要讓它跌落。
允许输入电压为11~18V DC充电器和电池必须放置在隔热、不易燃、绝缘的表面，不要将它放在汽车座位、地毯或类似的地方。
保持所有易燃、易揮發物遠離操作區域。
确保你知道你冲、放电的电池的种类以使它符合充电器的要求。
如果程式設定的不對，充電器和電池會損壞，過沖會導致起火或爆炸。
這還不能有效保證防止任何當前的或隨後的損壞，因為使用者會錯誤使用產品或不遵守手冊所敘述的步驟。
NiCd/NiMH電壓︰1.2V/節允許的快充電流︰1C~2C（取決於電池的性能）放電終止電壓︰0.85/節(NiCd)，1.0V/節(NiMH)Li-ion電壓︰3.6V/節最大充電電壓︰4.1/節允許的快充電流︰1C或更小最低放電終止電壓︰2.5V/節或更高LiPo電壓︰3.7V/節最大充電電壓︰4.2V/節允許的快充電流︰1C或更小放電終止電壓︰3.0V/節或更高LiFe電壓︰3.3V/節最大充電電壓︰3.6/節允許的快充電流︰4C或更小最低放電終止電壓︰2.0V/節或更高Pb電壓︰2.0V/節(鉛-酸)最大充電電壓︰2.46/節允許的快充電流︰0.4C或更小放電終止電壓︰1.75V/節或更高为避免充电线之间的短路，请总是先将充电电线插入充电器，再将它连上电池。
解除連接時使用相反的順序。
在同一时间连接的电池包不要超过一个。
绝不要试图充或放以下种类的电池。
‧包含有不同種類電池的電池包（包括不同生產商）。

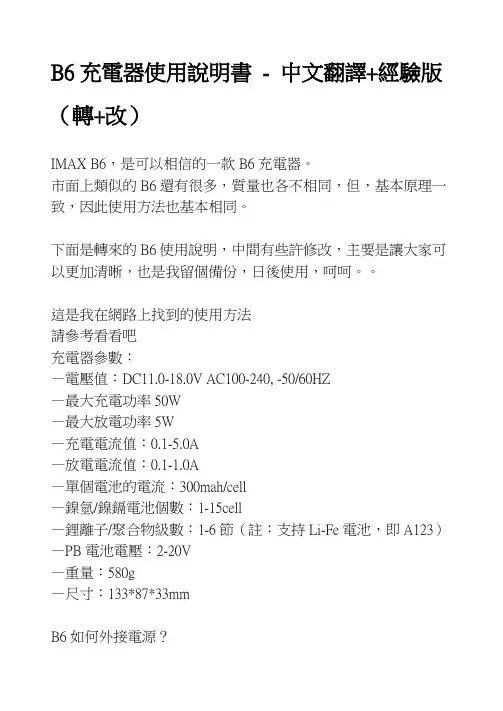

B6充電器使用說明書- 中文翻譯+經驗版（轉+改）IMAX B6，是可以相信的一款B6充電器。
市面上類似的B6還有很多，質量也各不相同，但，基本原理一致，因此使用方法也基本相同。
下面是轉來的B6使用說明，中間有些許修改，主要是讓大家可以更加清晰，也是我留個備份，日後使用，呵呵。
這是我在網路上找到的使用方法請參考看看吧充電器參數：—電壓值：DC11.0-18.0V AC100-240, -50/60HZ—最大充電功率50W—最大放電功率5W—充電電流值：0.1-5.0A—放電電流值：0.1-1.0A—單個電池的電流：300mah/cell—鎳氫/鎳鎘電池個數：1-15cell—鋰離子/聚合物級數：1-6節（註：支持Li-Fe電池，即A123）—PB電池電壓：2-20V—重量：580g—尺寸：133*87*33mmB6如何外接電源？就將跟充電器的的夾子夾到大功率的穩壓電源或者開關電源上面，紅色為正極，黑色為負極，電壓允許範圍：11～18v，電流要求5A以上，官方要求最低12v5a***不要問12v10a會不會燒壞充電器，答案是肯定不會的，就像你200W的主機用500W的電源不會因為電源功率大而燒掉一樣道理B6原配一堆充電線材，充電前，先將長的那根蕉插（公）以及T 插（公）線接到充電器右側的母蕉插裡面（紅正黑負），然後根據自己要衝的電池類型選擇合適的適配線，再將適配線的T插（母）插到剛才那根長線的T插（母）上，最好接上要充的電池上面就可以了。
舉例圖：沖接受電：以下簡易說一下B6的使用方法（只講解充鎳氫以及鋰電的流程）：按鍵功能Batt. TypeStop 按鈕：電池種類以及停止按鈕，接電後即可使用該按鈕在主菜單中進行切換，充電時可隨時按此鍵停止；Dec. / Inc.< Status > 按鈕：減小以及增加按鈕，設置各種數值時Dec.是減小，Inc.是增加，充電時按這兩個按鈕以瀏覽電池不同信息；StartEnter 按鈕：開始以及確定按鈕。

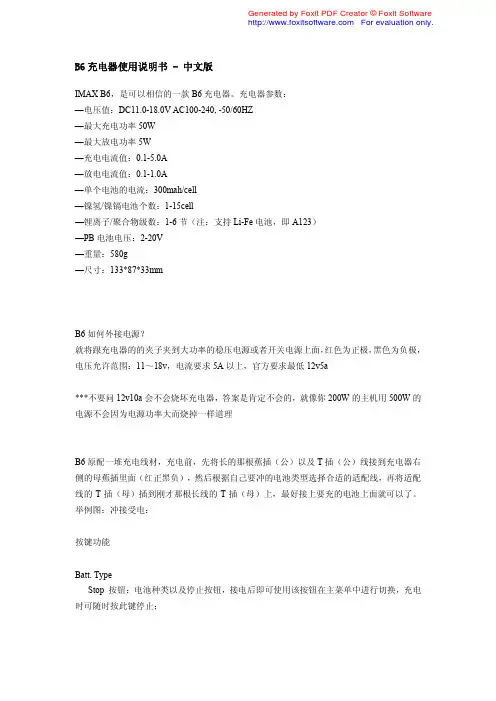

B6充电器使用说明书—中文版IMAX B6，是可以相信的一款B6充电器.充电器参数:—电压值：DC11。
0—18。
0V AC100—240，-50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0。
1—5。
0A-放电电流值:0.1-1.0A-单个电池的电流：300mah/cell—镍氢/镍镉电池个数:1—15cell—锂离子/聚合物级数：1—6节（注：支持Li—Fe 电池，即A123）-PB电池电压：2-20V-重量：580g—尺寸：133＊87＊33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围:11～18v，电流要求5A以上，官方要求最低12v5a＊*＊不要问12v10a会不会烧坏充电器,答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材,充电前，先将长的那根蕉插(公)以及T插(公）线接到充电器右侧的母蕉插里面（红正黑负）,然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母)插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。
举例图：冲接受电:按键功能Batt. TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec。
/ Inc。
< Status 〉按钮：减小以及增加按钮，设置各种数值时Dec。
是减小，Inc。
是增加,充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮.接通电源,即显示主菜单此时可以按Batt。
Type / Stop 按钮，在主要的几个菜单中进行切换,它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram—〉使用者设定菜单1。
B6充电器使用说明书 -中文版IMAX B6，是可以相信的一款B6充电器。
充电器参数：—电压值：DC11.0-18.0V AC100-240, -50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe电池，即A123）—PB电池电压：2-20V—重量：580g—尺寸：133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～18v，电流要求5A以上，官方要求最低12v5a***不要问12v10a会不会烧坏充电器，答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插（公）线接到充电器右侧的母蕉插里面（红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母）插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。
举例图：冲接受电：按键功能Batt. TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status > 按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮。
接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram->使用者设定菜单1. 锂电1.) 充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续按Inc. > ，屏幕显示：LiPo BALANCE*.*A *.*V(*S)这个就是传说中的锂电平衡充电功能了，我们要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter，A前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. < 或者Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确，则显示：CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER 是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面充电界面：Li*S *.*A *.**VCHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量数充满之后显示：FULL（后面还有一串英文以及数字）***充电过程中可随时按Batt. Type / Stop按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按Inc. > 观看各节电池单独电压***充电过程中可随时按Dec. < 观看各设定参数2.）放电选择LiPo DISCHARGE功能，界面：LiPo DISCHARGE*.*A *.*V(*S)操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v 锂电请设为6.0V(2S)***注意：现在IMAX对旗下的B5进行了一定的改造，以前B5的平衡充是将电池平衡充接头接上去就可以平衡充电，现在新版B5以及B6，都必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放（如图所示）***补充一点：LiPoCHARGE / LiPo FAST CHG不知道具体作用，按照字面意思是锂聚合物电池充电/锂聚合物快速充电，因为都不知道与平衡充电有什么联系，所以不建议使用。

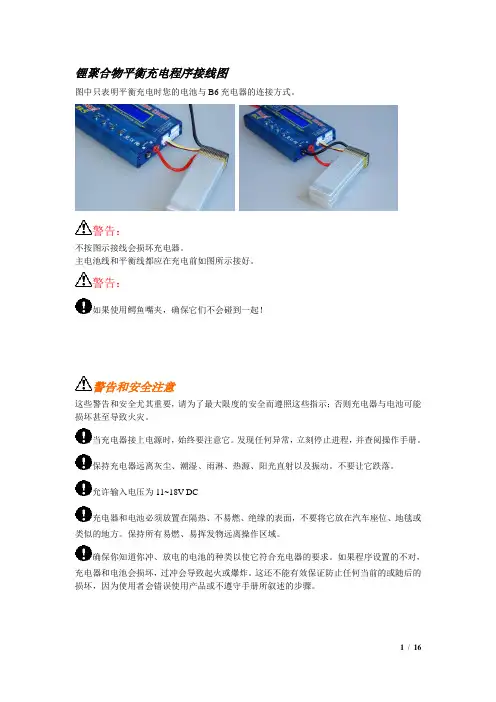

锂聚合物平衡充电程序接线图图中只表明平衡充电时您的电池与B6充电器的连接方式。
警告：不按图示接线会损坏充电器。
主电池线和平衡线都应在充电前如图所示接好。
警告：如果使用鳄鱼嘴夹，确保它们不会碰到一起！警告和安全注意这些警告和安全尤其重要，请为了最大限度的安全而遵照这些指示；否则充电器与电池可能损坏甚至导致火灾。
当充电器接上电源时，始终要注意它。
发现任何异常，立刻停止进程，并查阅操作手册。
保持充电器远离灰尘、潮湿、雨淋、热源、阳光直射以及振动。
不要让它跌落。
允许输入电压为11~18V DC充电器和电池必须放置在隔热、不易燃、绝缘的表面，不要将它放在汽车座位、地毯或类似的地方。
保持所有易燃、易挥发物远离操作区域。
确保你知道你冲、放电的电池的种类以使它符合充电器的要求。
如果程序设置的不对，充电器和电池会损坏，过冲会导致起火或爆炸。
这还不能有效保证防止任何当前的或随后的损坏，因为使用者会错误使用产品或不遵守手册所叙述的步骤。
NiCd/NiMH电压：1.2V/节允许的快充电流：1C~2C（取决于电池的性能）放电终止电压：0.85/节(NiCd)，1.0V/节(NiMH)Li-ion电压：3.6V/节最大充电电压：4.1/节允许的快充电流：1C或更小最低放电终止电压：2.5V/节或更高LiPo电压：3.7V/节最大充电电压：4.2V/节允许的快充电流：1C或更小放电终止电压：3.0V/节或更高LiFe电压：3.3V/节最大充电电压：3.6/节允许的快充电流：4C或更小最低放电终止电压：2.0V/节或更高Pb电压：2.0V/节(铅-酸)最大充电电压：2.46/节允许的快充电流：0.4C或更小放电终止电压：1.75V/节或更高为避免充电线之间的短路，请总是先将充电电线插入充电器，再将它连上电池。
解除连接时使用相反的顺序。
在同一时间连接的电池包不要超过一个。
绝不要试图充或放以下种类的电池。
·包含有不同种类电池的电池包（包括不同生产商）。

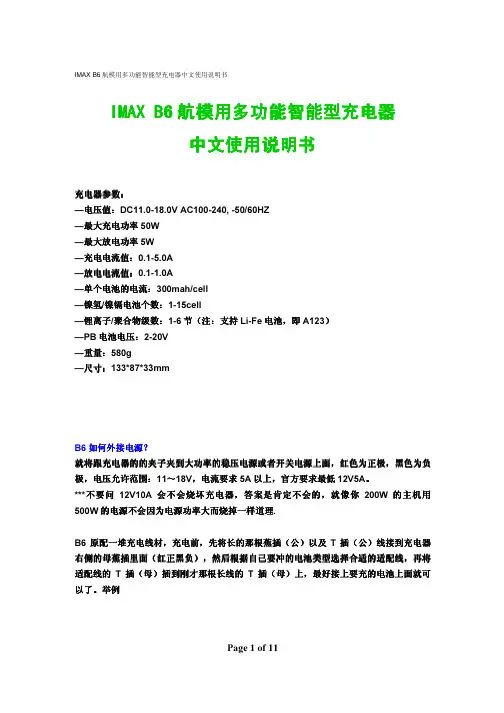

..;.B6充电器使用说明书 - 中文版IMAX B6，是可以相信的一款B6充电器。
充电器参数：—电压值：DC11.0-18.0V AC100-240, -50/60HZ —最大充电功率50W —最大放电功率5W —充电电流值：0.1-5.0A —放电电流值：0.1-1.0A —单个电池的电流：300mah/cell —镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe 电池，即A123） —PB 电池电压：2-20V —重量：580g—尺寸：133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～18v ，电流要求5A 以上，官方要求最低12v5a***不要问12v10a 会不会烧坏充电器，答案是肯定不会的，就像你200W 的主机用500W 的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T 插（公）线接到充电器右侧的母蕉插里面（红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T 插（母）插到刚才那根长线的T 插（母）上，最好接上要充的电池上面就可以了。
举例图：冲接受电： 按键功能Batt. TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec. / Inc.< Status > 按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息； StartEnter 按钮：开始以及确定按钮。
接通电源，即显示主菜单此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：Program Select LiPo BATT对锂电系列进行充电的主菜单Program Select MiMH BATT对镍氢电进行充电的主菜单Program Select NiCd BATT对镍镉电进行充电的主菜单Program Select Pb BATT 充Pb 电的主菜单Program Select Save Data 保存设定数据菜单Program Select Load Data 加载数据菜单 User Set Program-> 使用者设定菜单 1. 锂电 1.) 充电开机后显示主菜单： Program Select LiPo BATT..;.按Start / Enter 按钮确定 屏幕显示 LiPo CHARGE *.*A *.*V(*S)这个是锂电充电，非平衡充，不推荐所以要继续按Inc. > ，屏幕显示： LiPo BALANCE *.*A *.*V(*S)这个就是传说中的锂电平衡充电功能了，我们要用的就是平衡充电，所以要在这里进行操作，如下：按Start / Enter ，A 前面的数字闪烁按Dec. < 或者 Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c ，也就是4400mah 电池最高用4.4a ，2200mah 电池最高用2.2a ，这样类推；建议保守点用0.5c ，即4400mah 电池用2.2a ，依此类推 Dec. < 减小该数值，Inc. > 增加该数值按Start / Enter ，V(*S)前面的数字闪烁 按Dec. < 或者 Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v ，即2S （每3.7v=1S ）长按Start / Enter ，出现如下屏幕： Battery Check Wait…如果电池连接不正确，则显示： CONNECTION BREAK如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER 是指充电器自动检测到的电池节数，S: *SER 是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter 开始充电，按Satt. Type / Stop 取消充电，返回设置界面充电界面： Li*S *.*A *.**V CHG ***:** *****第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量数充满之后显示：FULL （后面还有一串英文以及数字）***充电过程中可随时按Batt. Type / Stop 按钮停止充电***充电过程中壳随时按Start / Enter 按钮改变充电电流，改变后记得再次确认即可***充电过程中可随时按 Inc. > 观看各节电池单独电压***充电过程中可随时按 Dec. < 观看各设定参数2.） 放电选择LiPo DISCHARGE 功能，界面： LiPo DISCHARGE *.*A *.*V(*S)操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v 锂电请设为6.0V(2S)***注意：现在IMAX 对旗下的B5进行了一定的改造，以前B5的平衡充是将电池平衡充接头接上去就可以平衡充电，现在新版B5以及B6，都必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放（如图所示）***补充一点：LiPoCHARGE / LiPo FAST CHG 不知道具体作用，按照字面意思是锂聚合物电池充电/锂聚合物快速充电，因为都不知道与平衡充电有什么联系，所以不建议使用。
B6充电器使用说明书 - 中文版IMAX B6,就是可以相信的一款B6充电器。
充电器参数:—电压值:DC11、0-18、0V AC100-240, -50/60HZ —最大充电功率50W—最大放电功率5W—充电电流值:0、1-5、0A—放电电流值:0、1-1、0A—单个电池的电流:300mah/cell—镍氢/镍镉电池个数:1-15cell—锂离子/聚合物级数:1-6节(注:支持Li-Fe电池,即A123)—PB电池电压:2-20V—重量:580g—尺寸:133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面,红色为正极,黑色为负极,电压允许范围:11～18v,电流要求5A以上,官方要求最低12v5a***不要问12v10a会不会烧坏充电器,答案就是肯定不会的,就像您200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材,充电前,先将长的那根蕉插(公)以及T插(公)线接到充电器右侧的母蕉插里面(红正黑负),然后根据自己要冲的电池类型选择合适的适配线,再将适配线的T插(母)插到刚才那根长线的T插(母)上,最好接上要充的电池上面就可以了。
举例图:冲接受电:按键功能Batt、TypeStop 按钮:电池种类以及停止按钮,接电后即可使用该按钮在主菜单中进行切换,充电时可随时按此键停止;Dec、/ Inc、< Status > 按钮:减小以及增加按钮,设置各种数值时Dec、就是减小,Inc、就是增加,充电时按这两个按钮以浏览电池不同信息;Start Enter 按钮:开始以及确定按钮。
接通电源,即显示主菜单此时可以按Batt、Type / Stop 按钮,在主要的几个菜单中进行切换,它们就是:Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram->使用者设定菜单1、锂电1、) 充电开机后显示主菜单:Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*、*A *、*V(*S)这个就是锂电充电,非平衡充,不推荐所以要继续按Inc、> ,屏幕显示:LiPo BALANCE*、*A *、*V(*S)这个就就是传说中的锂电平衡充电功能了,我们要用的就就是平衡充电,所以要在这里进行操作,如下:按Start / Enter,A前面的数字闪烁按Dec、< 或者Inc、>改变改数值大小,这个就是充电电流选择,锂聚合物电池最多不可超过1c,也就就是4400mah电池最高用4、4a,2200mah 电池最高用2、2a,这样类推;建议保守点用0、5c,即4400mah电池用2、2a,依此类推Dec、< 减小该数值,Inc、> 增加该数值按Start / Enter,V(*S)前面的数字闪烁按Dec、< 或者Inc、>改变改数值大小,这个就是选择电池额定电压,为3、7的倍数,车用电池一般为7、4v,即2S(每3、7v=1S)长按Start / Enter,出现如下屏幕:Battery CheckWait…如果电池连接不正确,则显示: CONNECTION BREAK如连接正确,则显示:上行:R: *SER S: *SER (说明一下:R: *SER就是指充电器自动检测到的电池节数,S: *SER就是您设置的电池节数,如果数值不等,请不要开始充电,以免损坏电池)下行:CANCEL(STOP)与CONFIRM(ENTER)来回切换此时按Start / Enter开始充电,按Satt、Type / Stop取消充电,返回设置界面充电界面:Li*S *、*A *、**VCHG ***:** *****第一行:锂电节数,即时充电电流,即时电池总电压第二行:充电指示,充电耗时,充进的电量数充满之后显示:FULL(后面还有一串英文以及数字)***充电过程中可随时按Batt、Type / Stop按钮停止充电***充电过程中壳随时按Start / Enter按钮改变充电电流,改变后记得再次确认即可***充电过程中可随时按Inc、> 观瞧各节电池单独电压***充电过程中可随时按Dec、< 观瞧各设定参数2、) 放电选择LiPo DISCHARGE功能,界面:LiPo DISCHARGE*、*A *、*V(*S)操作方法跟充电一样,设置好放电电流与放电截至电压即可,电压为3的倍数级增减,7、4v锂电请设为6、0V(2S)***注意:现在IMAX对旗下的B5进行了一定的改造,以前B5的平衡充就是将电池平衡充接头接上去就可以平衡充电,现在新版B5以及B6,都必须同时接上放电接头以及平衡充电接头,方可进行对锂电的充放(如图所示)***补充一点:LiPoCHARGE / LiPo FAST CHG不知道具体作用,按照字面意思就是锂聚合物电池充电/锂聚合物快速充电,因为都不知道与平衡充电有什么联系,所以不建议使用。

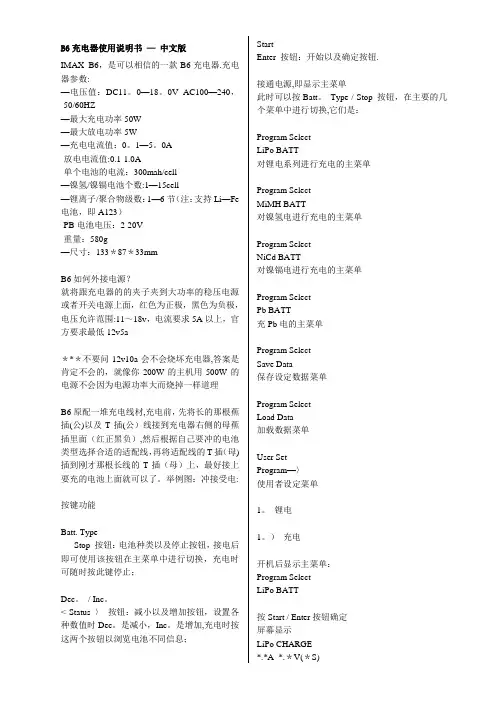

B6充电器使用说明书—中文版IMAX B6，是可以相信的一款B6充电器。
充电器参数：—电压值：DC11。
0—18.0V AC100-240, -50/60HZ—最大充电功率50W—最大放电功率5W-充电电流值:0.1—5。
0A-放电电流值：0.1-1.0A—单个电池的电流:300mah/cell—镍氢/镍镉电池个数：1—15cell—锂离子/聚合物级数：1-6节（注:支持Li-Fe 电池，即A123）—PB电池电压：2—20V—重量：580g—尺寸:133*87*33mmB6如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～18v，电流要求5A以上，官方要求最低12v5a*＊＊不要问12v10a会不会烧坏充电器,答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插(公)线接到充电器右侧的母蕉插里面(红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母）插到刚才那根长线的T插（母）上,最好接上要充的电池上面就可以了。
举例图：冲接受电:按键功能Batt。
TypeStop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；Dec。
/ Inc.〈Status 〉按钮：减小以及增加按钮，设置各种数值时Dec。
是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮.接通电源,即显示主菜单此时可以按Batt。
Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram-〉使用者设定菜单1。
iMAXB6LiProBalanceCharger说明书IMAX-B6中文说明书（修订版）目录IMAX-B6中文说明书（修订版） (1)简介 (3)特殊功能 (3)聚合物锂电池平衡充电连接图 (4)程序流程图表 (6)初始参数设置(用户设置) (7)锂电池充电 (9)锂电池平衡充电 (9)锂电池快速充电 (9)锂电池存储控制 (10)锂电池放电 (10)NiCd/NiMH电池充电 (10)NiCd/NiMH电池放电 (11)NiCd/NiMH电池充放电周期 (11)Pb电池充电 (11)Pb电池放电 (12)存储数据程序 (12)加载数据程序 (12)程序中的变化信息 (13)警告和错误消息 (13)简介感谢您购买SkyRC的IMAX-B6专业平衡充电器。

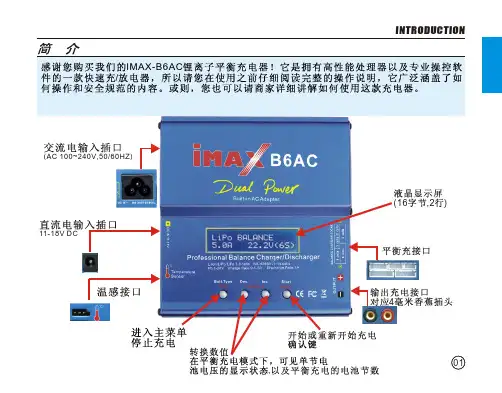

本产品是有高性能的微处理器和定制操作软件的快速充电器。
在使用本产品前请仔细完整的阅读操作手册，包括操作和安全的信息。
否则在公司的专业人员陪同下使用。
特殊功能优化的操作软件IMAX-B6特有的AUTO功能来设置充电和放电的馈电电流。
特别适用于锂电池，能够防止由于人为过失过充而造成爆炸。
一旦检测到故障可以切断电流并报警。
本产品的所有程序都是通过相互联系和通信的两种方法控制，保证最大的安全和最小的麻烦。
所有的设置都可以通过用户配置。
内置独立的锂电平衡单元IMAX-B6内置了电压平衡单元。
所以我们不用再为平衡充另外接平衡单元。
内置平衡放电单元在放电过程中，IMAX-B6可以单独的监视和平衡每一个电池单元。
如果任一个电池单元电压不正常，就会发出错误提醒并且自动停止充放电过程。
适用于各种型号的锂电池IMAX-B6适用于多种型号的锂电池，例如：Li-ion，LiPo和最新的LiFe系列电池。
锂电池的快速和存储模式为了锂电池充电的多样性，‘fast’充电能够减少充电的持续时间，而‘store’状态能够控制电池的最终电压，以便长时间保存和保护电池的有效使用时间。
锂聚合物平衡充电程序接线图图中只表明平衡充电时您的电池与B6充电器的连接方式。
警告：不按图示接线会损坏充电器。
主电池线和平衡线都应在充电前如图所示接好。
警告：如果使用鳄鱼嘴夹，确保它们不会碰到一起！警告和安全注意这些警告和安全尤其重要，请为了最大限度的安全而遵照这些指示；否则充电器与电池可能损坏甚至导致火灾。
当充电器接上电源时，始终要注意它。
发现任何异常，立刻停止进程，并查阅操作手册。
保持充电器远离灰尘、潮湿、雨淋、热源、阳光直射以及振动。
不要让它跌落。
允许输入电压为11~18V DC充电器和电池必须放置在隔热、不易燃、绝缘的表面，不要将它放在汽车座位、地毯或类似的地方。
保持所有易燃、易挥发物远离操作区域。
确保你知道你冲、放电的电池的种类以使它符合充电器的要求。
如果程序设置的不对，充电器和电池会损坏，过冲会导致起火或爆炸。
这还不能有效保证防止任何当前的或随后的损坏，因为使用者会错误使用产品或不遵守手册所叙述的步骤。
NiCd/NiMH电压：节允许的快充电流：1C~2C（取决于电池的性能）放电终止电压：节(NiCd)，节(NiMH)Li-ion电压：节最大充电电压：节允许的快充电流：1C或更小最低放电终止电压：节或更高LiPo电压：节最大充电电压：节允许的快充电流：1C或更小放电终止电压：节或更高LiFe电压：节最大充电电压：节允许的快充电流：4C或更小最低放电终止电压：节或更高Pb电压：节(铅-酸)最大充电电压：节允许的快充电流：0.4C或更小放电终止电压：节或更高为避免充电线之间的短路，请总是先将充电电线插入充电器，再将它连上电池。
解除连接时使用相反的顺序。
在同一时间连接的电池包不要超过一个。
绝不要试图充或放以下种类的电池。
·包含有不同种类电池的电池包（包括不同生产商）。
·已经充满的或仅轻微放电的电池。
·非可充电电池（爆炸危险）。
·一些需要不同充电技术的电池如NiCd、NiMh、LiPo或凝胶状电池(Pb，铅酸)。
·装备有整体充电回路或保护回路的电池。
·正安装在设备上或连在其他装置上的电池。
·生产商没有标明该电池适合于充电器提供的电流。
请在开始充电之前记住以下几点：·你根据你电池的类型选择了适当的充电程序了吗·你为充、放电设置了适当的电流了吗·你检查了电池的电压了吗锂电池包可以是串联的或并连的，例如：一个含有两节电池的电池包可以是（并联）或（串联）。
·你检查所有连接都牢靠吗确保回路任何一点没有时断时续的缝。
充电在充电过程中，一定量的电能被输入到电池中。
充电量是用充电电流乘以时间来计算的。
最大许可电流因电池种类和性能而多变，它可以在电池生产商所提供的信息中找到。
只有标明可快速充电的电池才允许以高于标准充电电流的等级下充电。
将电池连接到充电器的端口：红为正，黑为负。
由于电线以及连接头有不同的电阻，充电器不能测出电池包的电阻，故充电器正确工作不可缺少的要求是充电电线有足够的横截面积，高品质的连接头通常在两端镀金。
从电池生产商提供的手册上参考得到充电方式，推荐的充电电流，充电时间。
尤其是锂电池需要严格的遵循生产商提供的充电指导。
尤其要注意锂电池的连接。
不要随意拆解电池包。
请高度重视锂电池可以连成并联和串联。
对于并联连接，电池包的总容量用单个电池的容量乘以电池总数量，而电压不变。
电压的不均衡会导致起火或爆炸。
建议锂电池使用串联充电。
放电放电的主要目的是清除电池的残余电量，或降低电压到规定值。
和充电一样，放电过程也要得到同样的重视。
要正确设置放电终止电压以防止深放电。
锂电池不可被放电到最低电压以下，否则会导致容量的快速减小或完全失效。
通常锂电池不需要放电。
为保护电池，请注意锂电池的最低电压。
一些充电电池具有记忆效应。
如果仅使用了一部分而非全部就进行充电，在下次使用时它仅会使用这一部分。
这就是所说的“记忆效应”。
据说NiCd和NiMH电池受记忆效应影响,而NiCd电池有更强的记忆效应。
建议对锂电池进行部分放电而不是完全放电，频繁的完全放电应尽可能的避免。
取而代之的可以是经常充电或换用更大容量的电池。
电池使用再充电反复10次以上后，将无法使用满额的电量，冲放电循环工序便能够优化电它的容量。
程序流程表当充电器第一次连接到12V的电池时，它会默认设为典型的使用设置。
以下的信息会顺次显示在显示屏上，用户可以在每一屏中修改参数。
如果你需要在程序中修改参数，按“Start/Enter”键使其闪烁，然后用“INC”键或“DEC”键改变数值。
按下“Start/Enter”键后数值就会被存储。
这个屏幕显示了锂电池的标称电压。
有三种类型的锂电池：LiFe（）、Lilo（）以及LiPo（）。
这是非常关键的信息，你必须仔细检查你的电池并保证设置正确。
如果与正确值不同的话，充电过程中会发生爆炸。
为避免用户的错误设置，B6会在冲、放电开始之前自动检查锂电池的个数。
但对于被深度放电的电池会出错。
为预防此错误，可以设置时间让处理器来校核电池的数量，通常15秒便足以正确校核电池数量了。
大容量电池的校核时间要延长一些。
但是，如果你为小容量电池设定的校核时间过长，错误的电池数量所决定的时间限制会导致充、放电过程在到期后停止。
这将导致致命的错误。
在冲、放电过程开始后，处理器如没能正确检测出电池数量时，你需要延长期限。
否则，推荐使用默认值。
这显示了自动给NiMH和NiCd电池充电时的触发端电压。
其正确值范围为每节5~20mV。
调高触发电压会带来过充的危险；调低又可能会使工作提前结束，请查阅电池的技术说明。
（NiCd默认12mV，NiMH默认7mV）在充电器左侧有一个用作USB接口或接温度传感器的3-pin口。
如果屏幕显示温度，你可以把温度探头（可选）与电池表面相接。
如果设为USB口，你可以用电线（可选）连接充电器和你的PC机，用软件（可选）监视进程。
可以在充电过程中设置电池的最大温度。
一旦温度达到所设值，进程会立即自动结束以保护电池。
此特性通过温度探测器（可选）实现。
当充电进程开始，智能的安全定时器也同时启动。
如果发现错误或电路无法测知电池是否已充满，装置会依程序保护电池。
请查阅下面的描述来计算你应设置的定时。
程序提供最大电容量保护功能。
当电池达到用户设置得最大充电电量、三角尖形电压无法感知或计时器到时了，充电进程会自动停止。
用户每次按动按键都会得到“哔”声的确认。
不同模式的切换也会有“哔”或旋律响若干下来响应。
这些功能可以开启或关闭。
这个功能监视：给充电器供电的电池的电压。
如果电压低于用户设定值，程序会结束以强制保护输入电池。
（译者注：“交流电+适配器”供电一般不会发生电压降低，但如果用电池来为充电器供电则有电压下降的可能。
）安全定时计算当给NiCd或NiMH电池充电时，容量除以电流，结果再除以，将分钟值设为安全时间。
当充电器在这个阈值停止，电池大约充入了容量140%的电量。
锂(Lilo/LiPo/LiFe) 程序此程序只适用于标称电压是节的锂聚合物电池充/放电。
不同的电池有不同的充电技术。
它们与电压常值与电流常值向相关。
充电电流根据电池容量与类型变化。
终止电压非常重要，它必须精确地符合电池电压：LiPo是，Lilo是，LiFe是。
电池的电流和电压必须正确设置。
如果想要改变参数的值，请按“START/ENTER”键使其闪烁，然后用“DEC”键或“INC”键改变数值。
按下“Start/Enter”键后数值就会被存储。
锂电池充电左侧第一行显示你选择的电池类型。
左侧第二行是用户设置充电电流，设置完电流和电压，按“START/ENTER”键超过3秒来启动进程。
(充电电流：~5.0A，电压：~这显示了用户设置的电池数量和处理器测得的数量。
“R”是充电器测得的，“S”是用户在之前的屏幕所设置的。
如果两者是一致的，你便可以按“START/ENTER”键开始充电。
否则，按“BATTTYPE/STOP”键返回上一屏幕，在进一步操作前仔细检查电池数量。
此屏幕显示了充电进程的实时状态。
按“BATTTYPE/STOP”一下就会停止充电。
平衡充电模式下给锂电池充电该功能是为了充电时能平衡锂聚合物电池的电压。
在平衡充电模式下，电池需要有平衡电线连接到充电器右侧单独的接口。
在此模式下充电和通常的充电模式不同，因为内置的处理器会监视每个电池的电压并控制输入到电池的电流，让每个电池达到标准电压。
左侧第二行的数值设定了充电电流。
右侧第二行的数值设定了电池包的电压。
设置完电流和电压，按“START/ENTER”键超过3秒来启动进程。
这显示了用户设置的电池数量和处理器测得的数量。
“R”是充电器测得的，“S”是用户在之前的屏幕所设置的。
如果两者是一致的，你便可以按“START/ENTER”键开始充电。
否则，按“BATTTYPE/STOP”键返回上一屏幕，在进一步操作前仔细检查电池数量。
此屏幕显示了充电进程的实时状态。
按“BATTTYPE/STOP”一下就会停止充电。
独立电池连接图（8-pin的针分配）锂电池的快速充电在充电进程的尾声时，充电电流会减小。
特别的CV（译者注：C:current,电流V:voltage,电压）处理会使充电过程早些结束。
实际上，当充电进程完成1/10后，充电电流会减小到1/5。
充电容量会比通常充电时略少，但充电时间相应的缩短。
你可以为电池包设定充电电流和电压。
按“START/ENTRT”键确认电压，再按“START/ENTRT”键确认并开始充电。
此屏幕显示了“快速充电”进程的实时状态。
按“BATT TYPE/STOP”一下就会停止充电。
锂电池储存控制该功能适用于给不需马上使用的电池充/放电。
程序是为充或放特定的初态电池设计的。
用类型来分类：Lilo，LiPo，LiFe。
如果该初态电池超过了存储电压，程序开始对它放电。
在此屏下，你可以为电池包设定充电电流和电压。
充电和放电会让电池达到“存储”状态的电压。
此屏幕显示了充电进程的实时状态。
按“BATTTYPE/STOP”一下就会停止充电。
锂电池放电左侧值表示的放电电流不能超过1C，右侧的值不能低于生产商推荐的电压以防止过放。
按“START/ENTER”键超过3秒来启动进程。
此屏幕显示了放电进程的实时状态。
按“BATTTYPE/STOP”一下就会停止放点电。
在放电过程中平衡点压以及监视特性当处于“存储”和“放电”进程时，处理器监视着每节电池的电压。
为实现此功能，把单独得电池连接在充电器上。
如果任何电池的电压有异常，B6会显示错误信息并强制结束程序。
所以如果有电池损坏或断开，你可以看到错误信息并按“INC”来得知哪块电池损坏了。
处理器发现一个电池的电压太低了。
