浙江省2020年中考科学专题提升4电学综合

第四讲电学概念专题1.电路的识别2.电路的应用1.电路状态的判断2.电路连接方式的判断3.电表测量对象的判断4.串并联的应用.Part 1电路的识别一、电流的流向外电路:电源正极→用电器→电源负极;内电路:电源负极→电源正极二、电路的三种状态1.通路:处处相通的电路，或者叫闭合回路.特点是电路中处处有电流通过，用电器能正常工作,2.断路:某处断开的电路，或者叫开路.特点是电路中无电流通过，用电器不能正常工作。

3.短路:电源短路,电源两端直接用导线连接起来;用电器短路，用电器两端直接用导线连接起来.注意:判断短路的方法:找出分流点和汇流点，若从分流点到汇流点之间有一条路从头到尾是一条导线，则电流只通过导线,不通过用电器,用电器被短路三、电路两种连接方式注意:若电路没有支点则为串联，但是若存在支点，要注意区分时短路还是并联.四、带有电表电路的识别第一步:判串并:去电表，电流表看成导线电压表看成断开关，根据电流走向判断电路连接方式第二步:找对像:电流测量对象判断技巧:断电流表法:由于电流表和被测用电器串联，所判断时可以将电流表所在位置断开，之后根据电流走向，电路中哪一部分的用电器不能工作，这部分用电器就是电流表的测量对象.注意:实物图只能将电流表上只接一根接线柱的导线断开，有两根导线的接线柱不能断开电压表测量对象判断技巧: .①滑线法;电压表两端沿着连接的导线滑到用电器或电源两端注意:能跨过的元件:开关、电流表(电阻小分不到电压)不能跨过的元件:电源、用电器、电压表(电阻大，可以分到电压))②去源法:去掉电源，电压表与那部分电路构成闭合回路，那一部分电路就是电压表的测量对象.五、滑动变阻器及其应用滑动变变阻器连接时必须一上一下，与那部分电路串一起就是改变那部分电路.注意区分清楚有效电阻[点评]此部分在中考中很少以单独的出现，那为什么会单独出来讲，因为电学的识别也就是电学的基础可以说是整个电学的命脉和核心，如果我们连最基本的电路识别都不会,后面的电路运用就更加谈不上,所以此部分可以理解为锻炼学生判断电路的能力。

专题十电学实验专题一、选择题(每小题5 分，共50分)1. 在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门。

用 S₁闭合表示体温正常，用S₁闭合表示佩戴了口罩，则符合改造要求的电路是2. 如图所示电路，探究并联电路中电流的关系。

L₁与L₁是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是(A)I a=I b (B)Iₐ=I。

(C)I b=I c (D)Iₐ=Id3. 小华做实验时，误将电流表和电压表的位置接反了，如图所示。

开关闭合后，下列现象可能会出现的是(A)电压表、电流表指针均不偏转 (B)电流表指针发生偏转，电压表指针几乎不动(C)灯泡 L₁、L₁均不亮 (D)灯泡 L₁被烧坏4. 同学们用如图所示电路探究“电功率与电流的关系”。

以下观点不正确的是(A)实验要选取规格不同的灯泡 (B)实验中将两灯并联控制了灯两端电压相同(C)将滑动变阻器串联在干路中可以完成实验 (D)将题中并联电路改为串联电路也可以完成实验5. 用如图所示的装置探究电磁感应现象，下列操作能使电流表指针发生偏转的是(A)保持磁体和导体 AB静止 (B)保持磁体静止，导体 AB竖直向上运动(C)保持导体 AB 静止，磁体水平向右运动 (D)保持导体 AB静止，磁体竖直向上运动6. 用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是(A)该电路中不可以用小灯泡代替电流表判断电流强弱(B)实验只需控制导体的材料相同(C)该电路探究导体的电阻大小与导体长度有关(D)根据图中的实验可以得出：导体电阻的大小与导体的材料有关7. 某同学利用如图所示电路，测量额定电压为 2.5V小灯泡的额定功率，下列说法错误的是(A)闭合开关前，滑片 P 应滑到 B 端(B)闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了(C)当电压表示数为 2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率(D)实验还可得知，小灯泡的实际功率越大，小灯泡越亮8.如图为“探究焦耳定律”的实验装置。

2020年中考物理 精选真题试卷 电学综合 专题练习及答案一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V 1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W (4) 若该电加热器的保温时功率是加热时功率的10%,则电加热器的保温时功率为：P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为： R 总=2U P 保温=()2220100WV =484Ω, 则R 2的阻值为：2．答：水吸收的热量为3.696×105J ，烧开一壶水需要的时间为420s 。

2020年中考物理 精选真题试卷 电学综合 专题练习含答案解析一、电磁学综合题1．（3）不锈钢餐具吸收的热量：Q 吸=cm （t ′-t 0）=0.46×103J/（kg•℃）×100kg×（70℃-26℃）=2.024×106J ，不计热量损失，则加热管消耗的电能：W =Q 吸=2.024×106J ，则正常工作需要的加热时间：t =62.024101840s 1100WJR R W Q P P ⨯===。

（2019·河南师大附中实验学校中考模拟）为了改善能源结构，减少污染物排放，大力发展清洁能源，我省西部山区大力发展风电产业，如图所示在闲置的山地、丘陵地带，耸立起高约90m 、风叶半径60m 、单机容量3000kW ，总装机容量6210⨯kW 的风电场。

（1）风力发电是将_______________能转化为电能。

（2）总装机容量6210⨯kW 的风力发电机组同时工作，若每天平均发电10h ，6天向电网输送的能量是多少kW h ⋅？这些电能可供功率为6000kW 的动车组运行多长时间？ （3）火电站燃煤发电的效率是30%，6天内风力发电机产生的电量相当于燃烧多少吨煤？（煤的热值7310q =⨯J/kg ）【答案】（1）风；（2）1.2×108； 4210h ⨯；（3）44.810⨯ 【解析】 【详解】（1）风力发电是将风能转化为电能；（2）总装机容量6210⨯kW 的风力发电机组同时工作，若每天平均发电10h ，6天向电网输送的能量是：W =Pt =6210⨯kW ×10h ×6=1.2×108kW ∙h ，这些电能可供功率为6000kW 的动车组运行：'4'81.210kW 210h 6000kWhW t P =⨯⨯⋅==；（3）由Q =mq 可得：83747 4.810kg=4.810t30%310J/1.21010W 3600k s gWQ W m q q q ηη⨯=====⨯⨯⨯⨯⨯⨯。

2020年中考科学全真模拟试卷四（浙江杭州专用）亲爱的同学：欢迎参加考试！请你认真审题，积极思考，细心答题，发挥最佳水平。

答题时，请注意以下几点：1．全卷共8页，有四大题，37小题。

全卷满分160分。

考试时间120分钟。

2．答案必须写在答题纸相应的位置上，写在试题卷、草稿纸上均无效。

3．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

4．本卷可能用到的相对原子质量：H-1 C-12 O-16 S-32 Cl-35.5 Cu-64 Zn-655．本卷g取10N/kg卷I 客观题一、单选题（本大题共20小题，每小题3分，共60分，每小题只有一个选项符合题意）1.规范的操作是确保实验成功的关键，下列所示的操作正确的是（）A. B. C. D.【答案】A【解析】【分析】A、根据检查装置气密性的原理进行分析判断；B、根据叶片脱色加热的方法分析；C、根据振荡试管的操作分析；D、根据用量筒测液的读数方法分析。

【解答】A、用止水夹夹住胶皮管，通过长颈漏斗加入水，在长颈漏斗中形成一段水柱，若高度不变，则装置不漏气，否则则装置漏气，故选项正确；B、叶片脱色时是通过水给酒精加热，不是直接加热，故选项错误；C、振荡试管时是利用手腕进行甩动，不是上下移动，故选项错误；D、测液体体积读数时，视线应与凹液面的最低处保持平齐，故选项错误。

故答案为：A2.金属镓（Ga）在化合物中只有一种化合价，相对原子质量为70，其氧化物相对分子质量为188．则氯化镓的相对分子质量是（氯元素在该物质中显﹣1价）（）A. 105.5B. 141C. 176.5D. 无法计算【答案】C【解析】【分析】根据题意，金属镓（Ga）在化合物中只有一种化合价，相对原子质量为70，其氧化物相对分子质量为188，据此结合相对分子质量为构成分子的各原子的相对原子质量之和，进行分析解答．【解答】解：金属元素镓的相对原子质量为70，它的氧化物相对分子质量为188；氧元素的化合价是﹣2价，其相对原子质量是16；设氧化物中镓元素化合价为x，氧元素显﹣2价，则氧化物的化学式为：Ga2O x；则70×2+16×x=188，x=+3；镓元素化合价为x，氯元素显﹣1价，则其氯化物的化学式为GaCl3，其相对分子质量是70+35.5×3=176.5．故选：C．3.产生地球上近90%氧气的植物类群是（）A. 藻类植物B. 苔藓植物C. 蕨类植物D. 种子植物【答案】A【解析】【分析】藻类植物有单细胞和多细胞的，结构简单，无根、茎、叶的分化；全身都能从环境中吸收水分和无机盐，细胞中有叶绿体，能进行光合作用．【解答】解：自然界中藻类植物的数量极为庞大，分布也十分广泛．藻类植物结构简单，无根、茎、叶的分化，细胞内有叶绿体，全身都能进行光合作用，放出氧气，自然界中百分之九十的氧气都是藻类植物产生的，因此藻类植物是空气中氧的重要来源．故选：A．4.下列各细胞在基本结构上明显不同于其他三种细胞的是（）A. 细菌B. 神经元C. 肌细胞D. 卵细胞【答案】A【解析】【分析】细胞是生物体基本的结构和功能单位。

《电学综合计算题》一、计算题1.如图甲所示电路，电源两端电压U不变，是定值电阻，是滑动变阻器。

当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示。

求：请依据题中提供的信息，求滑动变阻器接入电路的最大阻值为多少欧？请分析求出定值电阻的电阻值和电源两端电压？电路消耗电功率的最大值？2.某科技活动小组设计了如图所示的电路。

电源电压不变，当闭合、断开，变阻器的滑片P滑到a端时，电流表的示数为，定值电阻消耗的功率为；变阻器的滑片P滑到b端时，电流表的示数变为；当和都闭合，变阻器的滑片P滑到某点时，电流表的示数为，小灯泡L消耗的功率为求：电源电压；变阻器的最大阻值；小灯泡两端电压及此时变阻器连入电路的阻值3.如图1所示，是某家用电热水壶内部的电路简化结构图，其中、为阻值相同的电热丝，有甲、乙、丙、丁四种不同的连接方式，该电热水壶加热有高温、中温、低温三档，中温档的额定功率为500W，求电热水壶调至中温档正常加热，将2kg温度为的水烧开标准大气压下需要20min，水所吸收的热量及电热水壶的效率；电热水壶高温档的额定功率；若某次电热水壶用高温档加热，耗电，通过计算判断此时电热水壶是否正常工作。

4.某种规格的白炽灯泡的铭牌上印着“”，其灯丝电流随电压变化图象如图所示。

这种白炽灯正常工作时，灯丝的电阻是多少？取两只该规格的白炽灯串联起来，接到220V的电源上，两灯总的实际电功率是多少？两灯工作2h共消耗多少度电？取一只该规格的白炽灯接到12V学生电源上，电路连接及灯泡均完好，闭合开关后白炽灯并不发光，请你判断此时白炽灯是否消耗电能？如果消耗，说明能量转化的情况；如果不消耗，说明理由。

5.如图1所示，已知定值电阻的阻值为，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图2所示。

设电源电压保持不变，求：电源电压U是多少？通过定值电阻的电流是多少？现用一个未知阻值的定值电阻替换电阻或，替换后只有一个电流表的示数发生了变化，请判断替换的是电阻或。

《电学综合作图》一、作图题1.在图中有灯泡、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。

2.按照图甲的电路图，把图乙中所示的实物连接起来。

3.如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上。

补上后要求：两灯泡并联；电流表测灯的电流；闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。

4.根据如图所示的实物图，在虚线框内画出对应的电路图。

5.如图，根据实物连接图，在方框中画出对应的电路图。

6.如图，使用笔画线代替导线完成电路。

要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。

7.根据实物连接图画出电路图。

8.请根据图中所示的实物图，在虚线框中画出对应的电路图。

9.如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。

10.如图所示是楼梯照明灯的模拟电路。

要求是，在楼梯的上下两端都能对灯进行控制。

请在图上补画连接导线，使之符合这一要求。

11.如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小。

12.根据实际连接的电路，在右边空白处画出电路图．13.请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．14.根据如图所示的实物连线图，画出对应的电路图。

要求连线要横平竖直，尽量使电路图简洁美观。

15.根据下面的实物图画出与之对应的电路图。

16.在如图的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

要求当滑片P向左移动时，灯L亮度不变且电流表示数变小。

17.按要求设计并连接电路。

要求：两灯并联；电流表测灯的电流；变阻器用来改变灯的电流且其滑片向左移动时，灯变亮。

则把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路。

18.在如图所示的电路中，以笔线代替导线，补两根导线，要求：电键S闭合后，小灯才能发光。

2020年全国各地中考物理试题汇编电学综合含答案解析一、电磁学综合题1．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

（1）红色指示灯L 的电阻比发热体R 的电阻要____（选填“大”或“小”）得多； （2）若热水袋内水的初温为15C ︒时，发热体R 在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（3=4.210J/(kg ?C)c ⨯⋅水）【答案】大 70%【解析】【详解】（1）由电路图可知，发热体R 与指示灯L 并联，它们两端电压U 相等，发热体电阻功率远大于指示灯功率，由2U P R=可知，在电压U 一定时，电功率越小，电阻越大，因此红色指示灯L 的电阻大。

（2）温度从15℃升高到65℃，水吸收的热量：()()354.210J/kg 1kg 6515 2.110J Q cm t =∆=⨯⋅⨯⨯-=⨯吸℃℃℃消耗的电能：5500W 00s 310J W Pt ==⨯1⨯6=⨯加热效率为：552.110J 100%70%310JQ W η⨯==⨯=⨯吸。

2．（4）因为电解铝的密度小，根据公式ρ=m V可知，火炬体积一定时，选用电解铝材质会大大减轻火炬质量。

（2019·广东中考模拟）如图甲是某饮水器的原理图。

饮水器的容器内有密封绝缘的电热丝R 1（是一个定值电阻）和热敏电阻R x ，只要水面到达如图所示的位置，接触开关S 1就会导通。

继电器开关S 2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。

（1）若分别把电热丝R1和热敏电阻R x单独接入某电源电路中，它们的电流随电压的变化曲线是图乙中A、B、C中的两条。

可知R1的阻值是_____Ω，饮水器的正常加热功率是_____W。

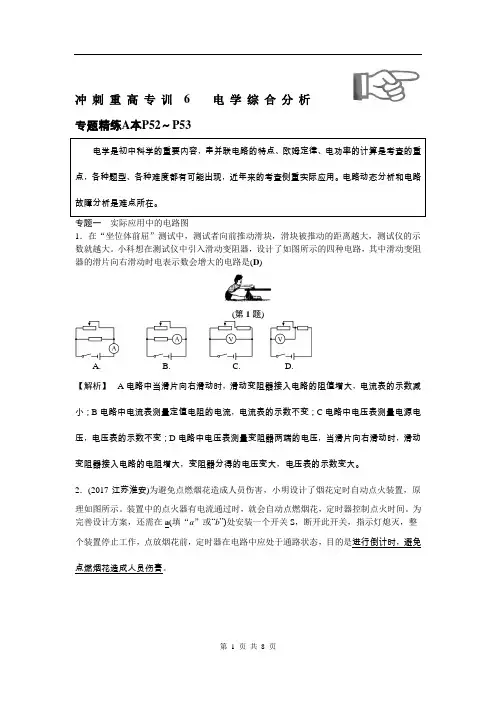

冲刺重高专训6电学综合分析专题精练A本P52～P53电学是初中科学的重要内容，串并联电路的特点、欧姆定律、电功率的计算是考查的重点，各种题型、各种难度都有可能出现，近年来的考查侧重实际应用。

电路动态分析和电路故障分析是难点所在。

专题一实际应用中的电路图1．在“坐位体前屈”测试中，测试者向前推动滑块，滑块被推动的距离越大，测试仪的示数就越大。

小科想在测试仪中引入滑动变阻器，设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时电表示数会增大的电路是(D)(第1题)A. B. C. D.【解析】A电路中当滑片向右滑动时，滑动变阻器接入电路的阻值增大，电流表的示数减小；B电路中电流表测量定值电阻的电流，电流表的示数不变；C电路中电压表测量电源电压，电压表的示数不变；D电路中电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，变阻器分得的电压变大，电压表的示数变大。

2．(2017·江苏淮安)为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。

装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。

为完善设计方案，还需在a(填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于通路状态，目的是进行倒计时，避免点燃烟花造成人员伤害。

(第2题)【解析】 由题知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联，同时能控制整个电路；由电路图可知，开关S 应安装在a 处；由电路图可知，定时器与点火器并联；点放烟花前，只有定时器是通路时(相当于一根导线)，才能将点火器短路，使点火器不能工作；否则，在进行倒计时时，点火器工作会点燃烟花造成人员伤害。

专题二 电路动态分析 3．小明在医院看到一种输液警报器(如图甲所示)，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示。
